Karcher K 5 Classic Handleiding

Bewaar beide documenten voor later gebruik of volgen-de eigenaars. MilieubeschermingDe verpakkingsmaterialen zijn herbruikbaar. Ver-wijder verpakkingen op een milieuvriendelijke manier. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak be-standdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct werking van het ap-paraat zijn deze bestanddelen echter noodzakelijk.

Ver-wijder apparaten, voorzien van dit symbool, niet samen met huisvuil. Reinigingswerkzaamheden waarbij oliehoudend af-valwater ontstaat, zoals motorreiniging en bodem-was, mogen alleen op wasplaatsen met een olieafscheider worden uitgevoerd. Werkzaamheden met reinigingsmiddelen mogen alleen worden uitgevoerd op vloeistofdichte werk-oppervlakken met een aansluiting op de vuilwateraf-voer. Reinigingsmiddelen niet in wateren of de bodem laten afvloeien. In enkele landen is het niet toegestaan om water uit openbare wateren te halen. Instructies betreffende stoffen (REACH)Actuele informatie over stoffen vindt u op: www. kaer-cher. de/REACHReglementair gebruikGebruik de hogedrukreiniger uitsluitend voor de privé-huishouding.

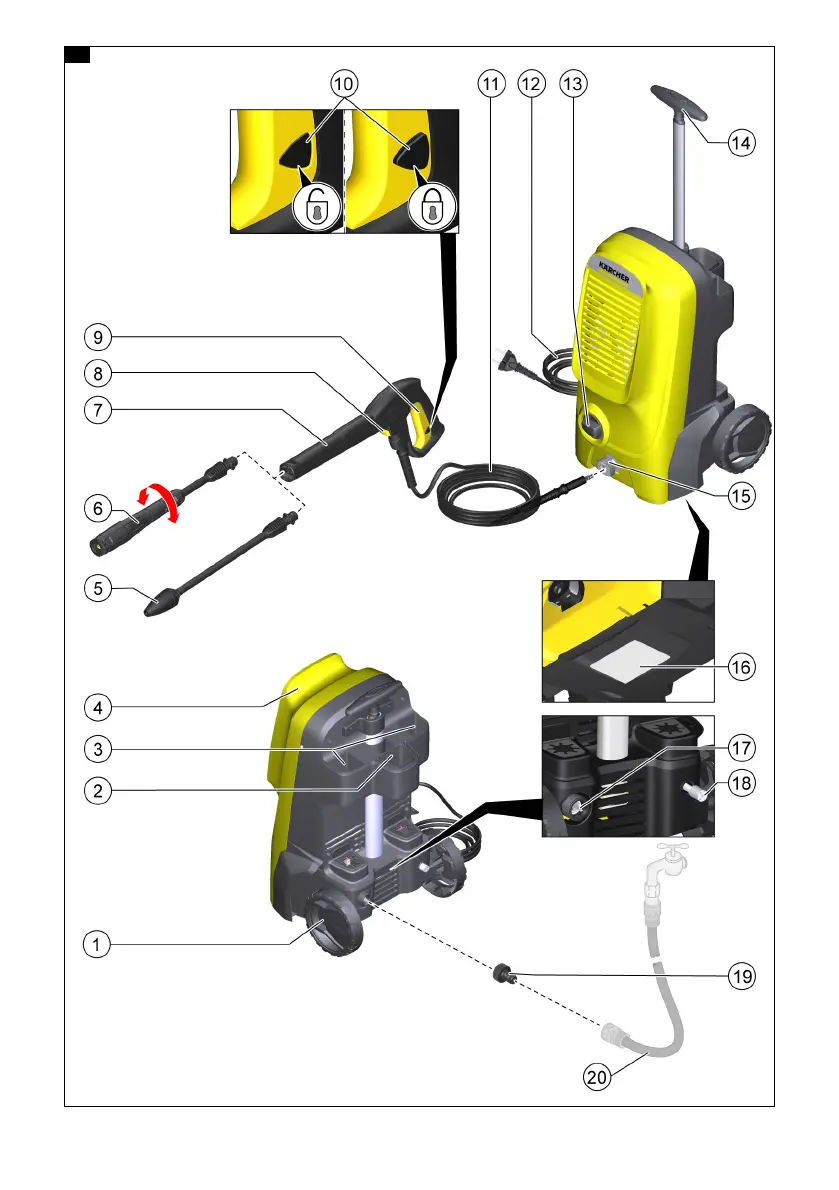

Nederlands 33Toebehoren en reserveonderdelenGebruik alleen origineel toebehoren en originele reser-veonderdelen. Deze garanderen een veilige en sto-ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www. kaercher. com. LeveringsomvangDe leveringsomvang van het apparaat is op de verpak-king afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij trans-portschade neemt u contact op met uw distributeur. Beschrijving apparaatAfbeeldingen, zie pagina met schema'sAfbeelding A1 Transportwiel2 Opbergvak voor hogedrukpistool3 Opbergvak voor straalbuizen4 Opbergvak voor hogedrukslang/stroomleiding5 Straalbuis vuilfrees voor hardnekkige verontreini-gingen6 Straalbuis Vario Power voor gebruikelijke reini-gingstakenDe werkdruk kan traploos worden verhoogd van SOFT tot HARD.

Veiligheidsinrichtingen mogen niet worden omzeild, verwijderd of buiten werking worden gesteld. ApparaatschakelaarDe apparaatschakelaar verhindert dat het apparaat per ongeluk in werking wordt gesteld.

Vergrendeling hogedrukpistoolDe vergrendeling blokkeert de hendel van het hoge-drukpistool en voorkomt dat het apparaat onbedoeld wordt gestart. Automatische stopfunctieAls de hendel op het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de ho-gedrukstraal. Als de hendel wordt indrukt, wordt de pomp weer ingeschakeld. Symbolen op het apparaatMontageAfbeeldingen, zie pagina met grafieken. Vóór de inbedrijfstelling de los meegeleverde onderde-len op het apparaat monteren. Koppeling voor de wateraansluiting monteren1. De koppeling voor de wateraansluiting op de wa-teraansluiting van het apparaat schroeven. Afbeelding BInbedrijfstelling1. Het apparaat op een vlakke ondergrond zetten. 2. De hogedrukslang afwikkelen en eventuele lussen en verdraaiingen losmaken. 3. De hogedrukslang op het apparaat aansluiten. a De klem op de koppeling omhoog trekken.

b De hogedrukslang in de koppeling steken. c De klem op de koppeling omlaag drukken. Afbeelding C4. De hogedrukslang in het hogedrukpistool steken tot deze hoorbaar vastklikt. InstructieOp de juiste positionering van de nippel letten. Afbeelding D5. Controleren of de verbindingen goed vastzitten door aan de hogedrukslang te trekken. 6. De netstekker in een stopcontact steken. InstructieLet erop dat de maximaal toelaatbare impedantie van het net ter hoogte van het aansluitpunt (zie hoofdstuk Technische gegevens) niet wordt overschreden. Bij onduidelijkheden over de op uw aansluitpunt be-staande netimpedantie neemt u contact op met uw energiebedrijf. WatertoevoerAansluitwaarden, zie typeplaatje of hoofdstuk Techni-sche gegevens. Voorschriften van het waterbedrijf in acht nemen.

LET OPSchade door verontreinigd waterVerontreinigingen in het water kunnen beschadigingen aan de pomp en het toebehoren veroorzaken. De hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of het apparaat zelf richten. Het apparaat tegen vorst beschermen.

34 NederlandsTer bescherming adviseert KÄRCHER het KÄRCHER-waterfilter (bijzondere toebehoren, bestelnummer 4. 730-059) te gebruiken. Aansluiting op de waterleidingLET OPSlangkoppeling met aquastop op de wateraanslui-ting van het apparaatBeschadiging van de pompGebruik nooit een slangkoppeling met aquastop op de wateraansluiting van het apparaat. U kunt een aquastop-koppeling op de waterkraan ge-bruiken. 1. De tuinslang op de koppeling voor de wateraanslui-ting plaatsen. 2. De tuinslang op de waterleiding aansluiten. Afbeelding E3. De waterkraan volledig opendraaien. Water uit open reservoirs aanzuigenDeze hogedrukreiniger is in combinatie met de KÄR-CHER-zuigslang met terugslagklep (bijzondere toebe-horen, bestelnr. 2. 643-100) geschikt voor het aanzuigen van oppervlaktewater, bijvoorbeeld uit regentonnen of vijvers (maximale aanzuighoogte, zie hoofdstuk Tech-nische gegevens).

Bij de zuigwerking is de koppeling voor de wateraanslui-ting niet nodig. 1. De zuigslang met water vullen. 2. De zuigslang op de wateraansluiting van het appa-raat schroeven en in een waterbron (bijvoorbeeld een regenton) hangen. Apparaat ontluchten1. Het apparaat inschakelen "I/ON". 2. De hendel van het hogedrukpistool ontgrendelen. 3. De hendel van het hogedrukpistool indrukken. Het apparaat wordt ingeschakeld. 4. Het apparaat maximaal 2 minuten laten draaien tot het water zonder bellen uit het hogedrukpistool komt. 5. De hendel van het hogedrukpistool loslaten. 6. De hendel van het hogedrukpistool vergrendelen. WerkingLET OPDroogloop van de pompBeschadiging van het apparaatAls het apparaat binnen 2 minuten geen druk opbouwt, schakel dan het apparaat uit en ga te werk volgens de instructies in hoofdstuk Hulp bij storingen.

Houd bij de reiniging van gelakte oppervlakken een straalafstand van minstens 30 cm aan. Reinig autobanden, lak of gevoelige oppervlakken zoals hout niet met de vuilfrees. 1. Een straalbuis in het hogedrukpistool steken en vastzetten door 90° te draaien. Afbeelding F2. Het apparaat inschakelen ("I/ON"). 3. De hendel van het hogedrukpistool ontgrendelen. 4. De hendel van het hogedrukpistool indrukken. Het apparaat wordt ingeschakeld. Werking met reinigingsmiddel GEVAARNiet in acht nemen van het veiligheidsgegevens-bladErnstige gezondheidsschade door ondeskundig ge-bruik van het reinigingsmiddel. Neem het veiligheidsgegevensblad van de fabrikant van het reinigingsmiddel in acht, met name de instruc-ties over de persoonlijke veiligheidsuitrusting. InstructieKÄRCHER-reinigingsmiddelen garanderen een sto-ringsvrij gebruik.

Vraag om advies of bestel onze cata-logus of de informatiebladen bij onze reinigingsmiddelen. InstructieHet reinigingsmiddel kan alleen bij lage druk worden bij-gevuld. 1. De zuigslang voor reinigingsmiddel tot de gewenste lengte uit de behuizing trekken. Afbeelding G2. De zuigslang voor reinigingsmiddelen in een reser-voir met reinigingsmiddeloplossing hangen. 3. De straalbuis Vario Power gebruiken. 4. De straalbuis helemaal naar "SOFT" draaien. Tijdens de werking wordt de reinigingsmiddeloplos-sing aan de waterstraal toegevoegd. Aanbevolen reinigingsmethode1. Het reinigingsmiddel spaarzaam op het droge op-pervlak sproeien en laten inwerken (niet laten op-drogen). 2. Het losgeweekte vuil met de hogedrukstraal weg-spoelen. Na gebruik met reinigingsmiddel1. Het apparaat ca. 30 seconden lang met helder wa-ter spoelen. Werking onderbreken1. De hendel van het hogedrukpistool loslaten.

Als de hendel wordt losgelaten, wordt het apparaat uitgeschakeld. De hoge druk in het systeem blijft be-houden. 2. De hendel van het hogedrukpistool vergrendelen. Afbeelding H3. Bij werkonderbrekingen van meer dan 5 minuten het apparaat uitschakelen "0/OFF".

Werking beëindigen몇 VOORZICHTIGDruk in het systeemLetsel door water dat ongecontroleerd onder hoge druk uittreedtKoppel de hogedrukslang alleen los van het hogedruk-pistool of het apparaat als het systeem drukloos is. 1. De hendel van het hogedrukpistool loslaten. 2. Sluit de waterkraan. 3. De hendel van het hogedrukpistool 30 seconden lang indrukken. De resterende druk in het systeem wordt vermin-derd. 4. De hendel van het hogedrukpistool loslaten. 5. De hendel van het hogedrukpistool vergrendelen. 6. Het apparaat loskoppelen van de watertoevoer. 7. Het apparaat uitschakelen "0/OFF". 8. De netstekker uit het stopcontact trekken.

Nederlands 35Vervoer몇 VOORZICHTIGNiet in acht nemen van het gewichtGevaar voor letsel en beschadigingHoud bij het vervoer rekening met het gewicht van het apparaat. Apparaat trekken1. De transportgreep uittrekken tot deze hoorbaar vastklikt. 2. Het apparaat aan de transportgreep trekken. Apparaat in voertuig vervoeren1. Het apparaat borgen tegen wegglijden en kantelen. Opslag몇 VOORZICHTIGNiet in acht nemen van het gewichtGevaar voor letsel en beschadigingHoud bij de opslag rekening met het gewicht van het ap-paraat. Apparaat opbergen1. Het apparaat op een vlakke ondergrond neerzetten. 2. De ontkoppeltoets op het hogedrukpistool indrukken en de hogedrukslang van het hogedrukpistool los-koppelen. 3. De straalbuis loskoppelen van het hogedrukpistool. 4. Beide straalbuizen en het hogedrukpistool opber-gen in de daarvoor bestemde opbergvakken. 5. De hogedrukslang loskoppelen van het apparaat.

6. De hogedrukslang op het apparaat opbergen. 7. De stroomleiding op het apparaat opbergen. Vóór langere opslag de aanvullende instructies in acht nemen, zie hoofdstuk Onderhoud. VorstbeschermingLET OPVorstgevaarApparaten die niet volledig leeg zijn, kunnen bescha-digd raken door vorst. Maak het apparaat en het toebehoren volledig leeg. Bescherm het apparaat tegen vorst. Aan de volgende voorwaarden moet zijn voldaan:● Het apparaat is losgekoppeld van de watertoevoer. ● De hogedrukslang is verwijderd. 1. Het apparaat inschakelen "I/ON". 2. Maximaal 1 minuut wachten tot er geen water meer uit de hogedrukaansluiting komt. 3. Het apparaat uitschakelen. 4. Het apparaat met het complete toebehoren in een vorstveilige ruimte opbergen. Onderhoud GEVAARGevaar voor elektrische schokkenLetsel door aanraken van stroomvoerende onderdelenSchakel het apparaat uit. Trek de netstekker eruit.

Zeef in de wateraansluiting reinigenLET OPBeschadigde zeef in de wateraansluitingBeschadiging van het apparaat door verontreinigd wa-terVoordat u de zeef in de wateraansluiting plaatst, moet deze worden gecontroleerd op beschadigingen. Indien nodig, de zeef in de wateraansluiting reinigen. 1. De koppeling van de wateraansluiting verwijderen. 2. De zeef met een platte tang eruit trekken. 3. De zeef onder stromend water reinigen. Afbeelding I4. De zeef in de wateraansluiting plaatsen. 5. De koppeling op de wateraansluiting schroeven. Reinigingsmiddelfilter reinigenReinig het reinigingsmiddelfilter voordat het voor lange-re tijd wordt opgeslagen. 1. Het filter van de zuigslang voor het reinigingsmiddel eraf trekken. 2. Het filter onder stromend water reinigen.

Afbeelding JHulp bij storingenStoringen hebben vaak oorzaken die eenvoudig met be-hulp van het volgende overzicht kunnen worden verhol-pen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice.  GEVAARGevaar voor elektrische schokkenLetsel door aanraken van stroomvoerende onderdelenSchakel het apparaat uit. Trek de netstekker eruit. Apparaat draait niet1. De hendel van het hogedrukpistool indrukken. Het apparaat wordt ingeschakeld. 2. Controleren of de aangegeven spanning op het ty-peplaatje overeenkomt met de spanning van de stroombron. 3. De stroomleiding op beschadiging controleren. Het apparaat bereikt niet de vereiste drukDe watertoevoer is te laag. 1. De waterkraan volledig opendraaien. 2. Controleren of het volume van de watertoevoer vol-doende is. 3. De instelling op de straalbuis controleren. 4.

Ervoor zorgen dat de maximale aanzuighoogte niet wordt overschreden. De zeef in de wateraansluiting is verontreinigd. 1. De zeef in de wateraansluiting met een platte tang eruit trekken. 2. De zeef onder stromend water reinigen. Afbeelding IEr zit lucht in het apparaat. 1.

Ontlucht het apparaat:a Het apparaat zonder aangesloten straalbuis maximaal 2 minuten inschakelen. b Het hogedrukpistool indrukken en wachten tot het water zonder bellen uit het hogedrukpistool komt. c De straalbuis aansluiten. Sterke drukschommelingen1. De hogedruksproeier reinigen:a Verontreinigingen uit het sproeiergat met een naald verwijderen. b De hogedruksproeier van voren met water spoe-len. 2. De watertoevoerhoeveelheid controleren. Apparaat ondicht1. Geringe lekkage van het apparaat ligt aan de con-structie en is normaal. Neem contact op met de ver-antwoordelijke klantenservice wanneer het apparaat sterke lekkage vertoont.

36 NederlandsReinigingsmiddel wordt niet aangezogen1. De straalbuis Vario Power gebruiken en helemaal in de richting "SOFT" draaien. 2. Het filter aan de zuigslang voor reinigingsmiddel rei-nigen. 3. De zuigslang voor reinigingsmiddel controleren op knikplaatsen. GarantieIn elk land gelden de garantievoorwaarden die door on-ze verantwoordelijke verkoopmaatschappij zijn uitgege-ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate-riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge-autoriseerde klantenservice. (adres zie achterzijde)Technische gegevensTechnische wijzigingen voorbehouden.

EU-conformiteitsverklaringHiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlij-nen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: HogedrukreinigerType: K 5 ClassicRelevante EU-richtlijnen2000/14/EG2006/42/EG (+2009/127/EG)2011/65/EU2014/30/EUToegepaste geharmoniseerde normenEN 60335-1EN 60335-2-79EN 55014-1: 2017 + A11: 2020EN 55014-2: 1997 + A1: 2001 + A2: 2008EN 61000-3-2: 2014EN 61000-3-11: 2000EN IEC 63000: 2018Toegepaste conformiteitswaarderingsprocedure2000/14/EG: Bijlage VGeluidsvermogensniveau dB(A)Gemeten: 89Gegarandeerd: 92De ondergetekenden handelen in opdracht en met vol-macht van de directie. Gevolmachtigde voor de documentatie: S.
