Pagina 1/16

Supporting your digital lifestyle

™

Supportant votre mode de vie digital™

Apoyo a su estilo de vida digital™

User Manual

Manuel de l’utilisateur

Manual del Usuario

L102

55 lb

(25 kg)

19” - 32”

48 - 81 cm

200x200

50x50

VESA

COMPLIANT

FULL MOTION FLAT PANEL TV MOUNT

SUPPORT ARTICULÉ POUR TV D’ÉCRAN PLAT

MONTAJE ARTICULADO PARA TV DE PANTALLA PLANA

Merci d’avoir choisi un tilting écran plat tv mont de Kanto. Le L102 est conçus pour monter des téléviseur VESA-convenable pesant

jusqu’à 55 lb (25 kg), Il peut incliner +16°/-16° et pivoter à gauche ou à droit (selon la taille du téléviseur).

Lisez entièrement ces instructions avant le montage et l’installation de ce support. Si vous ne comprenez pas ces instructions, ou

avez des doutes sur la sécurité de l’installation, s’il vous plaît consulter un installateur qualiﬁ é. Assurez-vous qu’il n’y a pas de pièces

défectueuses ou manquantes. N’utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages

matériels ou des blessures causés par un montage incorrect, l’assemblage incorrecte, ou une manipulation ou utilisation incorrecte

de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît

contactez Kanto directement par une des méthodes ci-dessous.

Email: support@kantoliving.com

Sans–Frais: US & Canada: 1-888-848-2643 | UK: +44 800086999

Gracias por elegir un soporte de pared inclinable Kanto. El L102 está diseñado para montar un televisor de pantalla plana, y cuenta

con 55 libras (25 kg) de capacidad total. Se puede inclinar +16°/-16° o girar hacia la izquierda o la derecha (dependiendo del tamaño

de TV).

Lea completamente estas instrucciones antes del montaje y la instalación de este soporte. Si no entiende estas instrucciones, o tiene

dudas sobre la seguridad de la instalación, favor de consultar a un contratista caliﬁ cado para la instalación. Asegúrese de que no hay

piezas defectuosas o faltantes. No utilice piezas defectuosas. Kanto no puede ser responsable por daños a la propiedad o lesiones

causadas por un montaje incorrecto, ensamblaje incorrecto, levantamiento o el uso incorrecto de este producto. Si falta hardware o

si no está seguro de si la pieza está defectuosa, póngase en contacto directamente con Kanto utilizando uno de los métodos

siguientes.

Email: support@kantoliving.com

Gratis: US & Canada: 1-888-848-2643 | UK: +44 800086999

Thank you for choosing a Kanto tilting ﬂ at panel tv mount. The L102 is designed to mount a VESA-compliant television weighing up

to 55 lb (25 kg), pan left and right (depending on TV size), and tilt your TV +16º / –16º.

Read these instructions fully before assembly and installation of this mount. If you do not understand these directions, or have

any doubts about the safety of the installation, please consult a qualiﬁ ed installation contractor. Make sure there are no defective

or missing parts. Do not use defective parts. Kanto cannot be liable for property damage or injury caused by incorrect mounting,

incorrect assembly, lifting or incorrect use of this product. If there is hardware missing, or if you are uncertain whether a part is

defective, please contact Kanto directly using one of the methods below.

Email: support@kantoliving.com

Toll Free: US & Canada: 1-888-848-2643 | UK: +44 800086999

See installation video online at:

Regarder la video d’installation en ligne à:

Vea el vídeo de instalación online en:

www.kantomounts.com/resources

ATTENTION

Le poids de chargement maximale est de 55 lb (25 kg). Ce système de ﬁ xation murale est destiné à être utilisé uniquement

avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer

une instabilité et des blessures. Le mur que vous prévoyez pour attacher le support de Kanto doit pouvoir soutenir plus de

5 fois le poids de la télé et le support combiné. N'utilisez pas ce produit à d'autres ﬁ ns que de monter une télé à écran plat

sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre

télé ou des blessures graves.

PRECAUCIÓN

El peso máximo de carga es de 55 lb (25 kg). Este montaje de pared ha sido pensado únicamente para instalaciones que

no excedan el peso máximo indicado. Si el peso del producto excediera el especiﬁ cado, podría dar como resultado una

instalación inestable, lo que podría causar lesiones. La pared en la que planea asegurar el montaje Kanto debe ser capaz

de soportar más de 5 veces el peso de la televisión y el montaje combinados. No utilice este producto con ningún otro

propósito que no sea montar un televisor de pantalla plana en una superﬁ cie vertical como se describe en este manual.

Una instalación incorrecta puede causar daños al televisor o lesiones graves.

Français

Español

English

CAUTION

The maximum loading weight is 55 lb (25 kg). This mount is intended for use only with the maximum weights indicated. Use

with products heavier than the maximum weights indicated may result in instability causing possible injury. The wall you

plan to secure the Kanto mount to must be able to support more than 5 times the weight of the television and the mount

combined. Do not use this product for any purpose other than to mount a ﬂ at panel TV on a vertical surface as outlined in

this manual. Improper installation may cause damage to your TV or serious injury. This product should not be used with

steel stud walls or cinder block walls. Consult a qualiﬁ ed installation contractor if you are unsure about the type of wall you

may have.

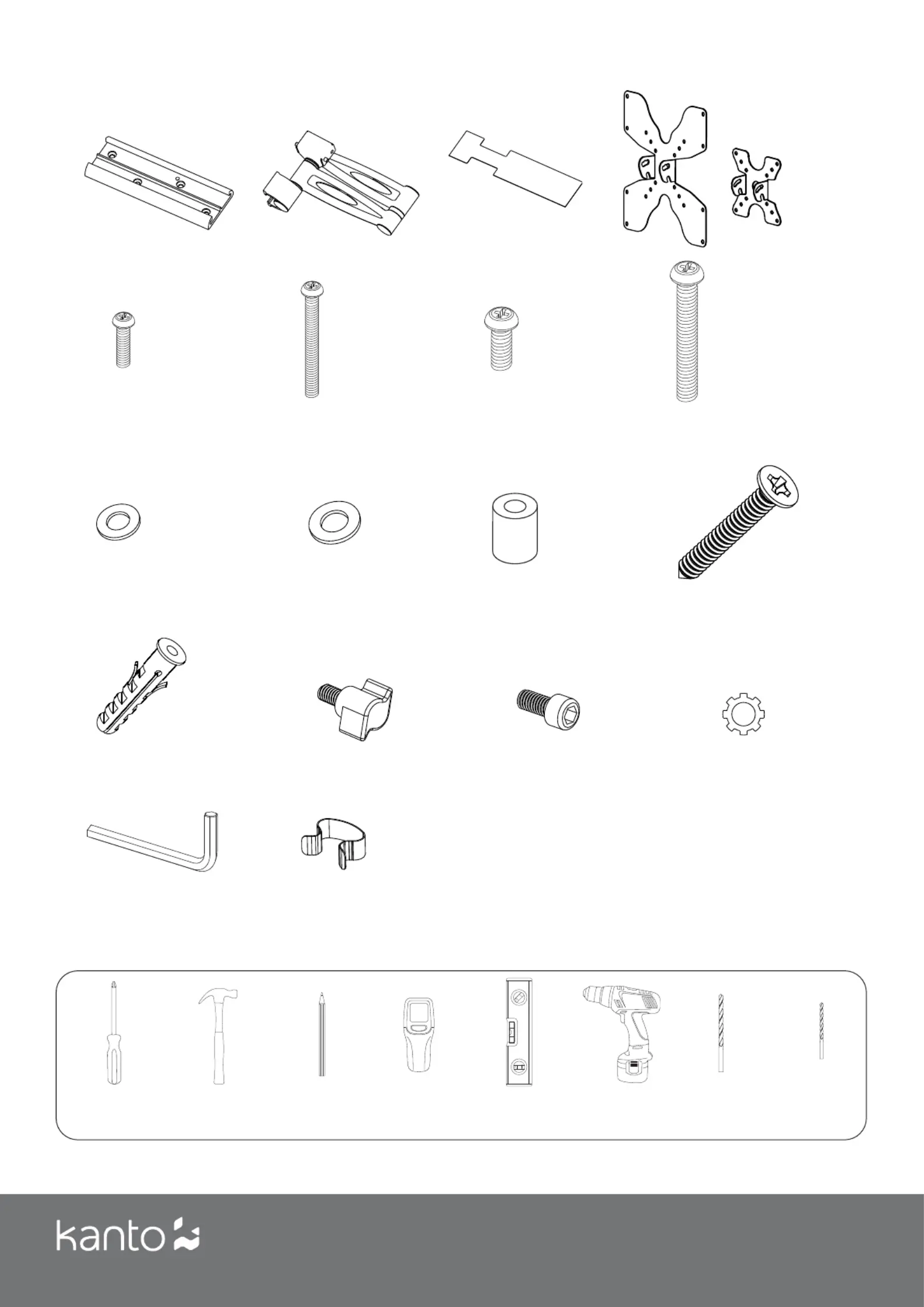

Supplied Parts and Hardware / Matériel et les pièces fournies

Partes suministradas y materiales

Required Tools/ Outils Nécessaires/ Herramientas Necesarias:

Hammer

Marteau

Martillo

Stud Finder

Détecteur de montant

Detector de vigas

Level

Niveau de menuisier

Nivel de carpintero

Drill

Perceuse

Taladro

5/16” Masonry Bit

Forets de

maçonnerie 5/16”

5/16” Broca de

masonería

5/32” Wood Bit

Forets à bois 5/32”

5/32” Broca para

madera

Pencil

Crayon

Lápiz

Phillips Screwdriver

Tournevis Phillips

Destornillador Phillips

A: M4 x 12mm B: M4 x 30mm C: M6 x 12mm D: M6 x 35mm

H: M6 x 57mm

I: Anchor/Ancrage/

Anclaje

x4 x4 x4

F: M6

G: 12mm

x4 x4

E: M4

K: M6 x 10mm

L: M6

M: 5mm N:

Product specificaties

Merk:	Kanto
Categorie:	Flat panel steun
Model:	L102
Kleur van het product:	Zwart
Gewicht:	1600 g
Breedte:	200 mm
Diepte:	68 mm
Hoogte:	200 mm
Gewicht verpakking:	1900 g
Breedte verpakking:	255 mm
Diepte verpakking:	235 mm
Hoogte verpakking:	70 mm
Gebruikershandleiding:	Ja
Materiaal behuizing:	Staal
Type verpakking:	Doos
In hoogte verstelbaar:	Ja
Montage gereedschap:	Ja
Montagewijze:	Muur
Maximale gewichtscapaciteit:	25 kg
Certificering:	CE
Paneelmontage-interface:	50 x 50,75 x 75,100 x 100,200 x 100,200 x 200 mm
Horizontaal draaibaar:	-180 - 180 °
Verpakkingsinhoud:	Installation manual; All mounting hardware for wood stud and concrete installation
Draaihoek:	180 °
Montage interface compatibiliteit (min):	50 x 50 mm
Montage interface compatibiliteit (max):	200 x 200 mm
Aantal displays ondersteund:	1
Verbeterd kabelbeheer:	Ja
Bereik kantelhoek:	-12 - 12 °
Maximale schermgrootte:	32 "
Minimale schermgrootte:	19 "
Geschikt voor computerscherm:	Ja
Afstand tot de muur (min):	76 mm
Diepte (max):	425 mm
Hoogte verstelbaarheidsbereik:	68 - 425 mm
Type hoogteverstelling:	Handmatig
kantel aanpassingen:	Ja
