Pagina 1/18
Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Einweglichtschranke
OL
Through-beam sensor
OL
Barrage photoélectrique
OL
R
704985 / 00 12/2010
DEUTSCHENGLISHFRANÇAIS
Bestimmungsgemäße Verwendung
Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien
und meldet sie durch ein Schaltsignal.
Reichweite (r): siehe Typenschild.
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
an (s. Seite 17/18 oder Typenschild).
Belastung des Funktionskontroll-Ausgangs (fc-output): max.
10mA.
Bei Geräten mit Verschraubung wird der Anschluß über einen heraus-
nehmbaren Klemmenblock mit Schraubklemmen hergestellt (Schrau-
ben auf der Unterseite des Klemmenblocks).
Nach Anschluß der Leitungen muß der Klemmenblock wieder eingera-
stet werden.
Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen,
falls dort angegeben.
Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.
Montage
Befestigen Sie den Empfänger (Typbezeichnung OLE-..) mit Hilfe einer
Montagehalterung.
Richten Sie den Sender (Typbezeichnung OLS-...) auf den Empfänger
aus und befestigen Sie ihn.
Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.
2

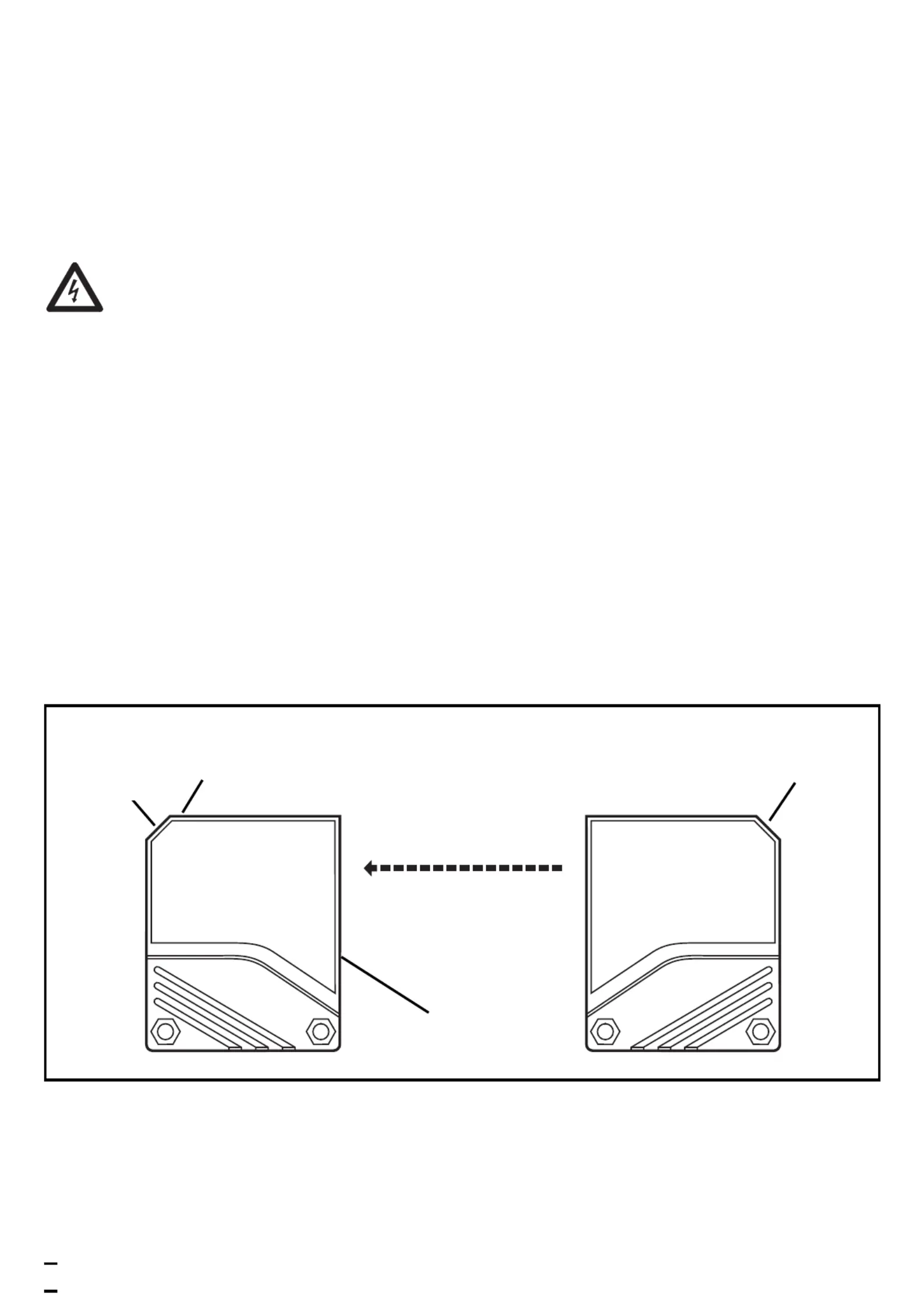

LEDs rot,
gelb,
grün
LED gelb
Einstelltaste
Empfänger
Sender
LED grün
DEUTSCH
Wichtig! Inbetriebnahme
Die Einweglichtschranke ist ohne weitere Einstellungen betriebsbereit
(plug and play) und auf max. Reichweite eingestellt. Dies bedeutet,
daß die Einweglichtschranke mit maximaler Betriebsreserve betrieben
wird. Die nachfolgend beschriebenen Einstellungen sind nur erforder-
lich wenn z.B. teiltransparente Objekte erfasst werden sollen.

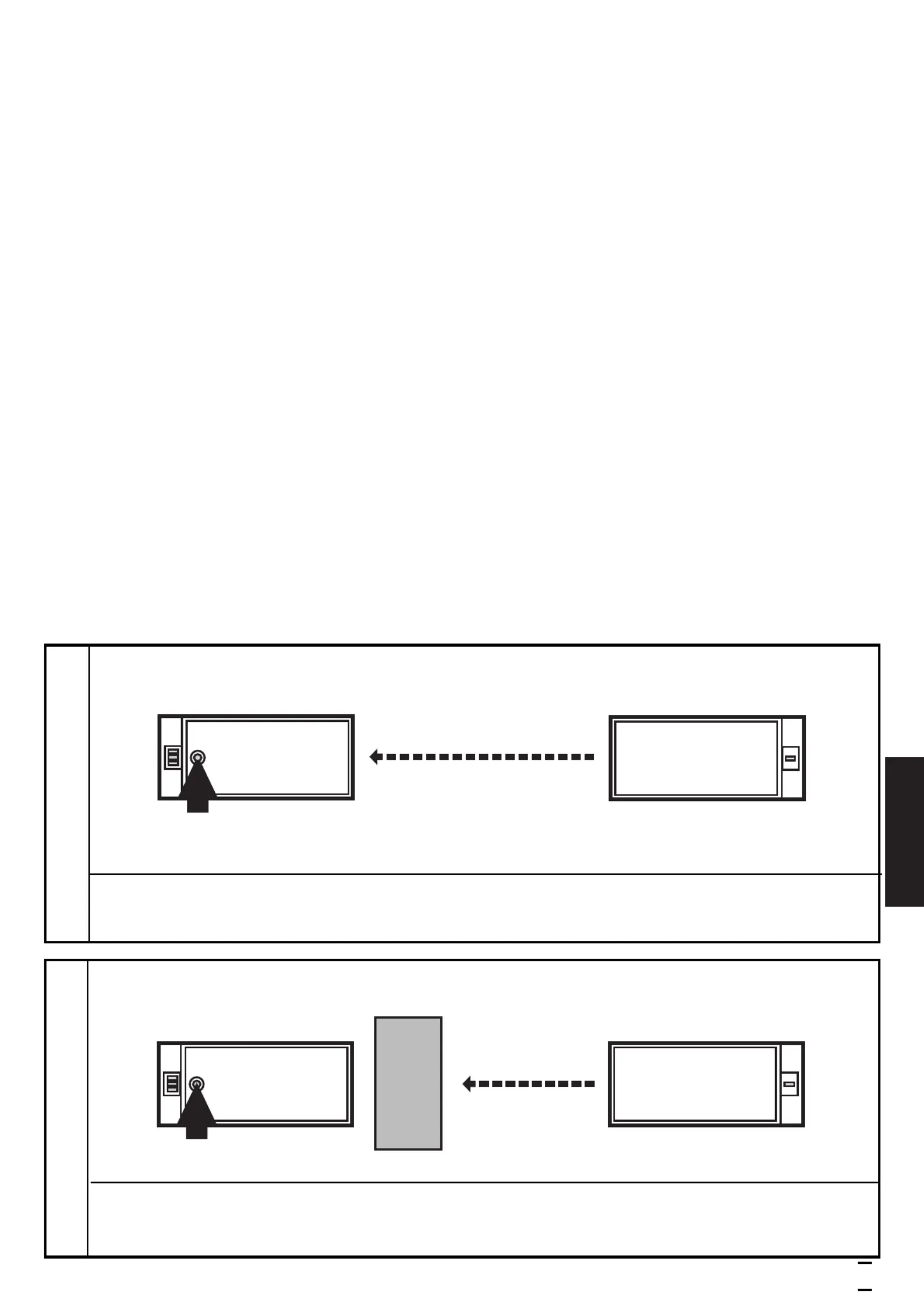

Einstellen der Empfindlichkeit bei stillstehenden Objekten
3
Drücken Sie ca. 2s, bis die rote LED blinkt.
Gerät in den Programmiermodus schalten.
Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.
Das Gerät ist im Programmiermodus.
1
Empfindlichkeit mit Objekt einstellen.
Drücken Sie 1 mal.
LEDs gelb und grün verlöschen für ca. 1s,
blinken dann wieder im Wechsel.
2
Empfänger
Sender
Empfänger
Sender
