16 Nederlands 2321964*2321964*Originele handleiding1 Informatie over de handleiding1. 1 Bij deze handleiding• Waarschuwing. Zorg, voordat u het product gebruikt, dat u de bij het product meegeleverde handleidingincl. de aanwijzingen, veiligheidsinstructies enwaarschuwingsaanwijzingen, afbeeldingen en specificatiesgelezen en begrepen hebt. Maakt u zich met name met alle aanwijzingen, veiligheidsinstructies enwaarschuwingsaanwijzingen, afbeeldingen, specificaties en bestanddelen en functies vertrouwd. Alsu dit niet doet, bestaat het risico op een elektrische schok, brand en/of ernstig letsel. Bewaar dehandleiding inclusief alle aanwijzingen, veiligheidsinstructies en waarschuwingsaanwijzingen voor latergebruik. •producten zijn bestemd voor de professionele gebruiker en mogen alleen door geautoriseerd,vakkundig geschoold personeel bediend, onderhouden en gerepareerd worden.

Dit personeel moetspeciaal op de hoogte zijn gesteld van de mogelijke gevaren. Het product en zijn hulpmiddelenkunnen gevaar opleveren als ze door ongeschoolde personen op ondeskundige wijze of niet volgens devoorschriften worden gebruikt. • De meegeleverde handleiding komt overeen met de actuele stand van de techniek op het tijdstip op hetmoment van druk. De actuele versie vindt u altijd online op de Hilti productpagina. Volg hiervoor de linkof de QR-code in deze handleiding, gemarkeerd met het symbool. • Geef het product alleen met deze handleiding aan andere personen door. 1. 2 Verklaring van de tekens1. 2. 1 WaarschuwingsaanwijzingenWaarschuwingsaanwijzingen waarschuwen voor gevaren bij de omgang met het product. De volgendesignaalwoorden worden gebruikt:GEVAARGEVAAR. ▶ Voor een direct dreigend gevaar dat tot ernstig letsel of tot de dood leidt. WAARSCHUWINGWAARSCHUWING.

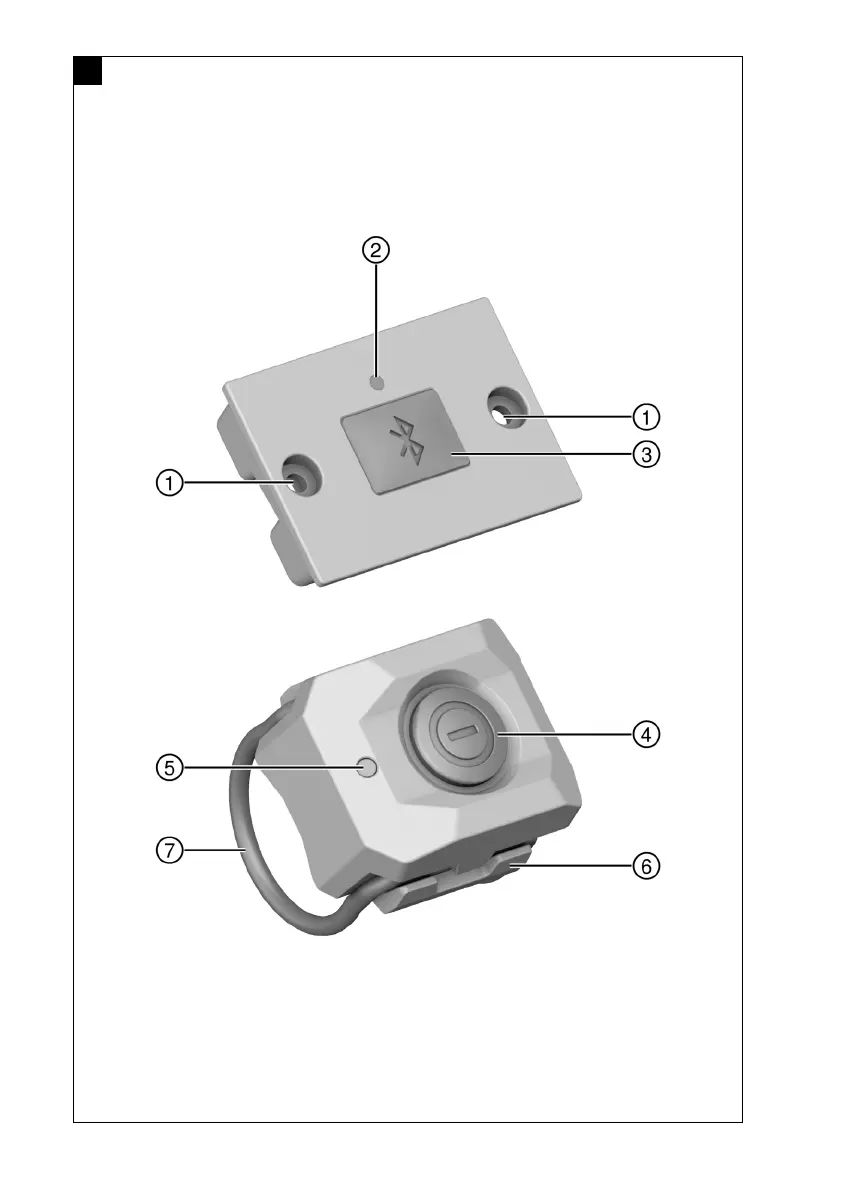

2 Symbolen in de handleidingDe volgende symbolen worden in deze handleiding gebruikt:Handleiding in acht nemenGebruikstips en andere nuttige informatieOmgang met recyclebare materialenElektrisch gereedschap en accu's niet met het huisvuil meegeven1. 2. 3 Symbolen in afbeeldingenDe volgende symbolen worden in afbeeldingen gebruikt:Deze cijfers verwijzen naar de betreffende afbeelding aan het begin van deze handleiding. De nummering in de afbeeldingen geeft de volgorde van de arbeidsstappen weer en kan van dearbeidsstappen in de tekst afwijken.

*2321964*2321964 Nederlands 17Positienummers worden gebruikt in de afbeelding Overzicht en verwijzen naar de nummers vande legenda in het hoofdstuk Productoverzicht. Dit teken vraagt om uw bijzondere aandacht bij de omgang met het product. 1. 3 Productafhankelijke symbolen1. 3. 1 Symbolen op het productDe volgende symbolen kunnen op het product worden gebruikt:Het apparaat ondersteunt NFC-technologie die compatibel is met iOS- en Android-platforms. Indien op het product aanwezig, dan is het product door deze certificeringsinstantie volgens degeldende normen gecertificeerd voor de markten USA en Canada. 1. 4 Productinformatieproducten zijn bestemd voor de professionele gebruiker en mogen alleen door geautoriseerd,vakkundig geschoold personeel bediend, onderhouden en gerepareerd worden. Dit personeel moet speciaalop de hoogte zijn gesteld van de mogelijke gevaren.

Het product en zijn hulpmiddelen kunnen gevaaropleveren als ze door ongeschoolde personen op ondeskundige wijze of niet volgens de voorschriftenworden gebruikt. De typeaanduiding en het serienummer staan op het typeplaatje. ▶ Voer het serienummer in de volgende tabel in. De productinformatie is nodig bij vragen aan onze dealersof service-centers. ProductinformatieBluetooth-module Set: IC-BLEOntvangermodule: IC-RCAfstandsbediening: IC-RMGeneratie 01Serienr. 1. 5 ConformiteitsverklaringAls de uitsluitend verantwoordelijke voor het hier beschreven product verklaart de fabrikant dat het voldoetaan de geldende voorschriften en normen. Een afbeelding van de Conformiteitsverklaring vindt u aan heteinde van deze documentatie. De technische documentatie is hier te vinden:Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE2 Veiligheid2.

1 Algemene veiligheidsinstructiesLees alle aanwijzingen en veiligheidsvoorschriften. Bewaar alle veiligheidsinstructies en voorschriftengoed. ▶ Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het product.

Gebruikhet product niet wanneer u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eenmoment van onoplettendheid tijdens het gebruik van het product kan tot ernstig letsel leiden. ▶ Ga zorgvuldig met het elektrisch apparaat en de toebehoren om. Controleer of bewegende delen correctfunctioneren en niet vastklemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de werkingvan het apparaat nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het apparaatgebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. ▶ Houd het product uit de buurt van regen en vocht. Het binnendringen van water in het elektrischegereedschap vergroot het risico van een elektrische schok. ▶ Laat het product alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originelevervangingsonderdelen.

18 Nederlands 2321964*2321964*2. 2 Productspecifieke veiligheidsinstructies▶ Controleer de inhoud van de verpakking op integriteit en volledigheid. Als u gebreken of storingen aanhet product opvallen die de werking nadelig kunnen beïnvloeden, laat deze dan door gekwalificeerdpersoneel verhelpen. ▶ Zorg voor een correcte montage en bevestiging van het product. 2. 3 Aanvullende veiligheidsvoorschriften▶ Let er bij het aanbrengen op een elektrisch gereedschap op dat handgrepen en andere greepgedeeltenniet worden geblokkeerd en dat u het elektrisch gereedschap nog stevig vast kunt houden. ▶ Bevestig de afstandsbediening niet op draaiende delen van elektrisch gereedschap en niet op lichaams-delen, bijvoorbeeld handen of armen.

▶ Hoewel het product aan de strenge eisen van de geldende richtlijnen voldoet, kan Hilti niet vollediguitsluiten dat het product storingen veroorzaakt die door sterke elektromagnetische straling wordengegenereerd. Dit kan tot fouten in de bediening leiden. Ook kan Hilti de mogelijkheid van interferentiesmet andere elektrische apparaten (bijvoorbeeld vliegnavigatiesystemen) niet uitsluiten. 2. 4 Zorgvuldige omgang met en gebruik van knoopcellen▶ Nooit knoopcellen inslikken. Inslikken van een knoopcel kan binnen 2 uur leiden tot ernstige inwendigebrandwonden en tot de dood. ▶ Zorg ervoor dat knoopcellen niet in handen van kinderen komen. Wanneer wordt vermoed dat eenknoopcel is ingeslikt of in een andere lichaamsopening terecht is gekomen, direct contact opnemen meteen regionaal antigifcentrum, voor informatie over de behandeling.

▶ Gebruik alleen de in deze handleiding vermelde knoopcellen. Gebruik geen andere knoopcellen ofeen andere energiebron. ▶ Niet oplaadbare knoopcellen mogen niet opnieuw worden opgeladen. De knoopcel kan lek worden,exploderen, in brand vliegen en personen verwonden. ▶ De knoopcel nietgeforceerd ontladen, opladen, uit elkaar nemen of verbranden.

Verhit de knoopcelniet boven de door de fabrikant aangegeven maximumtemperatuur. Anders bestaat gevaar voorletsel door ontsnappend gas, lekkage of explosie, wat tot chemische brandwonden kan leiden. ▶ Verwijder de gebruikte knoopcellen en zorg ervoor dat deze direct worden gerecycled of afgevoerdovereenkomstig uw plaatselijke voorschriften. Zorg ervoor dat kinderen niet met knoopcellen inaanraking komen. De knoopcellen mogen NIET worden afgevoerd met het huisvuil of worden verbrand. Ontladen knoopcellen kunnen lek worden en daardoor het product beschadigen of personen verwonden. ▶ Ook gebruikte knoopcellen kunnen tot zwaar letsel of de dood leiden. Behandel gebruikte knoopcellenniet minder zorgvuldig dan nieuwe. ▶ Een beschadigde knoopcel niet in contact met water brengen.

Het is bedoeld voor het draadloos in- en uitschakelen van de stofzuiger.▶ De afstandsbediening is voor de montage op een zuigslang ontworpen.3.3 Standaard leveringsomvangRadiografische bediening, ontvangermodule, bevestigingsbout (2 stuks), afsluitrubber, handleidingAndere voor uw product vrijgegeven systeemproducten vindt u in uw Hilti Store, of onder:www.hilti.group3.4 Bluetooth®Het Bluetooth®-woordmerk en de symbolen (logo's) zijn gedeponeerde handelsmerken en eigendom vanBluetooth SIG, Inc.

Activeer deze modus bij het transport in vliegtuigen, of bij werkzaamheden inbijvoorbeeld ziekenhuizen.→ BLE-Mute-functie activeren: Houd de bedieningstoets ON/OFF 10 seconden ingedrukt.→ BLE-Mute-functie deactiveren : Houd de bedieningstoets ON/OFF 3 seconden ingedrukt.Bij het deactiveren van de BLE-Mute-functie start automatisch de koppelingsmodus, om de koppelingtussen de afstandsbediening en de ontvangermodule weer tot stand te brengen.

20 Nederlands 2321964*2321964*3. 6 Lichtsignalen van de LED-weergaveDe afstandsbediening en de ontvangermodule beschikken over een LED-weergave, die verschillendebedrijfstoestanden kan aangeven. De LED op de afstandsbediening gaat bovendien branden wanneer u de bedieningstoets ON/OFFindrukt. De volgende LED-signalen zijn mogelijk:LED-signaal BetekenisAfstandsbediening of ontvangermodule:LED brandt nietOptie A: BLE-Mute-functie is geactiveerd. Optie B: Laadtoestand van de knoopcel te laag of de ontvan-germodule is niet correct in de stofzuiger aangebracht. Ontvangermodule:LED pulseert (interval circa 2 seconden)De afstandsbediening en de ontvangermodule zijn gekoppelden functioneren correct. Deze toestand is de normale bedrijfsmodus. Afstandsbediening of ontvangermodule:LED knippert snelKoppelingsmodus is actief.

De afstandsbediening en de ontvangermodule zijn af fabriekmet elkaar gekoppeld. Bij het eerste gebruik verschijnt directde weergave van de normale bedrijfsmodus. 4 Technische gegevens4. 1 ProducteigenschappenGebruik alleen stroombronnen met begrensd vermogen (ES1 PS1) overeenkomstig IEC 62368-1. IC-RC IC-RMNominale spanning3,3 V 3,3 VNominale stroom50 mA 20 mABatterij•/• CR2032Afmetingen (L×B×H)62 mm × 43 mm × 14 mm 40 mm × 37 mm × 21 mmBedrijfstemperatuur−15 ℃ … 50 ℃ −15 ℃ … 50 ℃Opslagtemperatuur−20 ℃ … 70 ℃ −20 ℃ … 70 ℃Signaalbereik (kan sterk variëren afhan-kelijk van de externe omstandigheden)30 m 30 m4. 2 BluetoothCommunicatiestandaardBluetooth® 5Frequentie2. 404 GHz … 2. 480 GHzMaximaal uitgestraald zendvermogen4 dBm5 Bediening5. 1 Ontvangermodule monteren 2Gebruik voor het vastdraaien en losdraaien van de bevestigingsschroeven altijd een schroevendraaier.

*2321964*2321964 Nederlands 212. Verwijder het deksel. 3. Steek de stekker in de bus. ▶ Let op de codering van de stekkeraansluiting. ▶ De stekker is vergrendeld. 4. Plaats de ontvangermodule in de bevestiging. 5. Bevestig de ontvangermodule met de 2 bevestigingsbouten. 6. Plaats de afstandsbediening op de zuigslang. 7. Span de afstandsbediening vast met het afsluitrubber. 5. 2 Afstandsbediening en ontvangermodule koppelenDe afstandsbediening en de ontvangermodule van een set zijn af fabriek met elkaar gekoppeld. U kunttwee producten handmatig koppelen, bijvoorbeeld als u een van de beide componenten moet vervangen ofnaderhand moet inbouwen. De koppelingsmodus wordt ook geactiveerd, wanneer u de modus BLE-Mutedeactiveert. 1. Houd de bedieningstoetsen van de te koppelen producten (afstandsbediening en ontvangermodule) 3seconden ingedrukt.

▶ De LED-weergave knippert (afstandsbediening en ontvangermodule). De producten zoeken gedurende maximaal 30 seconden naar een passende koppelingspartner. Bevindt zich geen passende koppelingspartner binnen bereik, dan wordt de koppelingsmodusafgebroken. 2. Wacht tot het koppelingsproces is beëindigd. ▶ Het koppelingsproces is afgesloten, zodra de LED-weergave pulseert (ontvangermodule). 5. 3 Afstandsbediening gebruikenMet de afstandsbediening kan de stofzuiger op afstand worden in- en uitgeschakeld. U kunt deafstandsbediening met het afsluitrubber op de zuigslang of op een elektrisch gereedschap bevestigen. Leterop dat geen greepgedeelten of veiligheidsinrichtingen worden geblokkeerd. 1. Zet de stofzuiger in de Bluetooth-functie. ▶ Neem de aanwijzingen in de handleiding van de stofzuiger in acht. 2. Om in te schakelen of uit te schakelen, drukt u op de bedieningstoets AAN/UIT. 5.

4 Batterij (afstandsbediening) vervangen1. Open de afdekking van het batterijvak met een geschikt gereedschap (bijv. een munt). 2. Verwijder de lege batterij. 3. Breng de nieuwe batterij met de +-pool naar boven in het batterijvak aan.

▶ Batterijtype: Knoopcel CR20324. Sluit het batterijvak met de afdekking. 6 Verzorging en onderhoudWAARSCHUWINGGevaar door elektrische schok. Verzorging en onderhoud met aangesloten netsnoer kan leiden tot ernstigeverwondingen en brandwonden. ▶ Voor alle verzorgings- en onderhoudswerkzaamheden altijd het netsnoer losmaken. Verzorging• Vastzittend vuil voorzichtig verwijderen. • Reinig de ventilatiesleuven voorzichtig met een droge borstel. • Het huis alleen reinigen met een licht vochtige reinigingsdoek. Geen siliconenhoudende reinigingsmid-delen gebruiken, omdat deze de kunststof delen kunnen aantasten.

22 Nederlands 2321964*2321964*OnderhoudWAARSCHUWINGGevaar voor elektrische schok. Ondeskundig uitgevoerde reparaties aan elektrische onderdelen kunnentot zwaar letsel en brandwonden leiden. ▶ Reparaties aan elektrische onderdelen mogen alleen door een elektrotechnicus worden uitgevoerd. • Regelmatig alle zichtbare delen op beschadiging en de bedieningselementen op hun correcte werkingcontroleren. • Bij beschadigingen en/of functiestoringen het product niet gebruiken. Direct door Hilti Service latenrepareren. • Na verzorgings- en onderhoudswerkzaamheden alle afschermingen aanbrengen en hun werking contro-leren. Voor een veilig gebruik alleen originele vervangingsonderdelen en verbruiksmaterialen gebruiken. Doorons vrijgegeven vervangingsonderdelen, verbruiksmaterialen en toebehoren voor uw product vindt uin uw Hilti Store of onder: www. hilti. group.

7 Transport en opslagTransport▶ Het product niet met gemonteerd gereedschap vervoeren. ▶ Let op een correcte bevestiging voor het vervoer. ▶ Controleer na vervoer altijd alle zichtbare delen op beschadiging en de bedieningselementen op huncorrecte werking. Opslag▶ Sla het product altijd op met de stekker uit het stopcontact. ▶ Bewaar het product droog en buiten bereik van kinderen en onbevoegde personen. ▶ Controleer na langere tijd van opslag altijd alle zichtbare delen op beschadiging en de bedieningsele-menten op hun correcte werking. 8 Hulp bij storingenControleer of een storing bij de stofzuiger aanwezig kan zijn en lees de aanwijzingen voor het verhelpen vanstoringen in de handleiding van de stofzuiger. Bij storingen die niet in deze tabellen zijn aangegeven of die niet zelf kunnen worden verholpen, kunt u zichtot onze Hilti Service wenden.

LED brandt niet (apparaat-schakelaar staat op AUTO)Kabel van de ontvangermodule nietcorrect op het stofzuiger aangeslo-ten▶ Controleer de stekkeraanslui-ting en de kabel op een correctemontage of defecten. Ontvangermodule niet correct ge-monteerd▶ Monteer de ontvangermoduleop de stofzuiger. 20Ontvangermodule defect ▶ Neem contact op met de HiltiService. Stofzuiger schakelt niet inen/of reageert niet op invoe-ren via de afstandsbedieningKnoopcel leeg ▶ Vervang de batterij van deafstandsbediening. 21Verbinding tussen ontvangermodu-le en afstandsbediening niet aan-wezig▶ Zorg ervoor dat de afstandsbe-diening en de ontvangermodulegekoppeld zijn. ▶ Koppel de afstandsbedieningopnieuw met de ontvangermo-dule. 21.

*2321964*2321964 Français 23Storing Mogelijke oorzaak RemedieStofzuiger schakelt niet inen/of reageert niet op invoe-ren via de afstandsbedieningKoppelingsproces is afgebroken ofmislukt▶ Herhaal het koppelingsproces21. Storingsbron ligt bij stofzuiger ▶ Lees de aanwijzingen voor hetverhelpen van storingen in dehandleiding van de stofzuiger. 9 RecyclingHilti apparaten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voorrecycling is een juiste materiaalscheiding noodzakelijk. In een groot aantal landen neemt Hilti uw oudeapparaat voor recycling terug. Vraag hiernaar bij de klantenservice van Hilti of bij uw verkoopadviseur. ▶ Geef elektrisch gereedschap, elektronische apparaten en accu's niet met het huisvuil mee. 10 Fabrieksgarantie▶ Neem bij vragen over de garantievoorwaarden contact op met uw lokale Hilti-dealer.

11 Meer informatieAan het einde van de documentatie vindt u de landspecifieke goedkeuringssymbolen voor Bluetooth. 12 FCC-aanwijzing (van toepassing in de USA) / IC-aanwijzing (van toepassing inCanada)Dit apparaat is tijdens testen binnen de limieten gebleven die in alinea 15 van de FCC-bepalingen voordigitale apparaten van klasse A zijn vastgelegd. Deze grenswaarden moeten voldoende beschermingtegen elektromagnetische storingen bij het gebruik in commerciële gebieden waarborgen. Dit soortapparaten genereert en gebruikt hoge frequenties en kan deze frequenties ook uitstralen. Wanneer zeniet volgens de instructies worden geïnstalleerd en gebruikt, kunnen ze daarom leiden tot storingenbij de radio-ontvangst. Het gebruik van dit apparaat in woongebieden kan tot storingen leiden, die degebruiker moet tegenwerken.

• Het apparaat moet alle stralingen opnemen, inclusief stralingen die voor een ongewenste werking zorgen. Veranderingen of modificaties die niet uitdrukkelijk door Hilti zijn toegestaan, kunnen het recht van degebruiker om het apparaat in bedrijf te nemen beperken. Mode d'emploi original1 Indications relatives au mode d'emploi1. 1 À propos de ce mode d'emploi• Avertissement. Il convient de lire et comprendre toute la documentation jointe, y compris, sanss'y limiter, les instructions, avertissements de sécurité, illustration et spécifications fournies avec leprésent produit. Prenez connaissance de toutes les instructions, avertissements de sécurité, illustrations,spécifications et fonctions du produit avant de l'utiliser. Tout manquement à cette obligation peutentraîner un choc électrique, un incendie, et/ou des blessures graves.
