Pagina 1/44

INSTALLATION

DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02

FR ⁄ Mode d'emploi ⁄ Instructions de montage 03

EN ⁄ Instructions for use ⁄ assembly instructions 04

IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 05

ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 06

NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 07

DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 08

PT ⁄ Instruções para uso ⁄ Manual de Instalación 09

PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 10

CS ⁄ Návod k použití ⁄ Montážní návod 11

SK ⁄ Návod na použitie ⁄ Montážny návod 12

ZH ⁄ 用户手册  ⁄  组装说明  13

RU ⁄ Руководство пользователя ⁄

Инструкция по монтажу 14

HU ⁄ Használati útmutató ⁄ Szerelési útmutató 15

FI ⁄ Käyttöohje ⁄ Asennusohje 16

SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 17

LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 18

HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 19

TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 20

RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 21

EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρμολόγησης 22

SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 23

ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 24

LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 25

SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 26

NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 27

BG ⁄ Инструкция за употреба ⁄

Ръководство за монтаж 28

SQ ⁄ Udhëzuesi i përdorimit ⁄ Udhëzime rreth montimit 29

AR ⁄

⁄ 30

°C

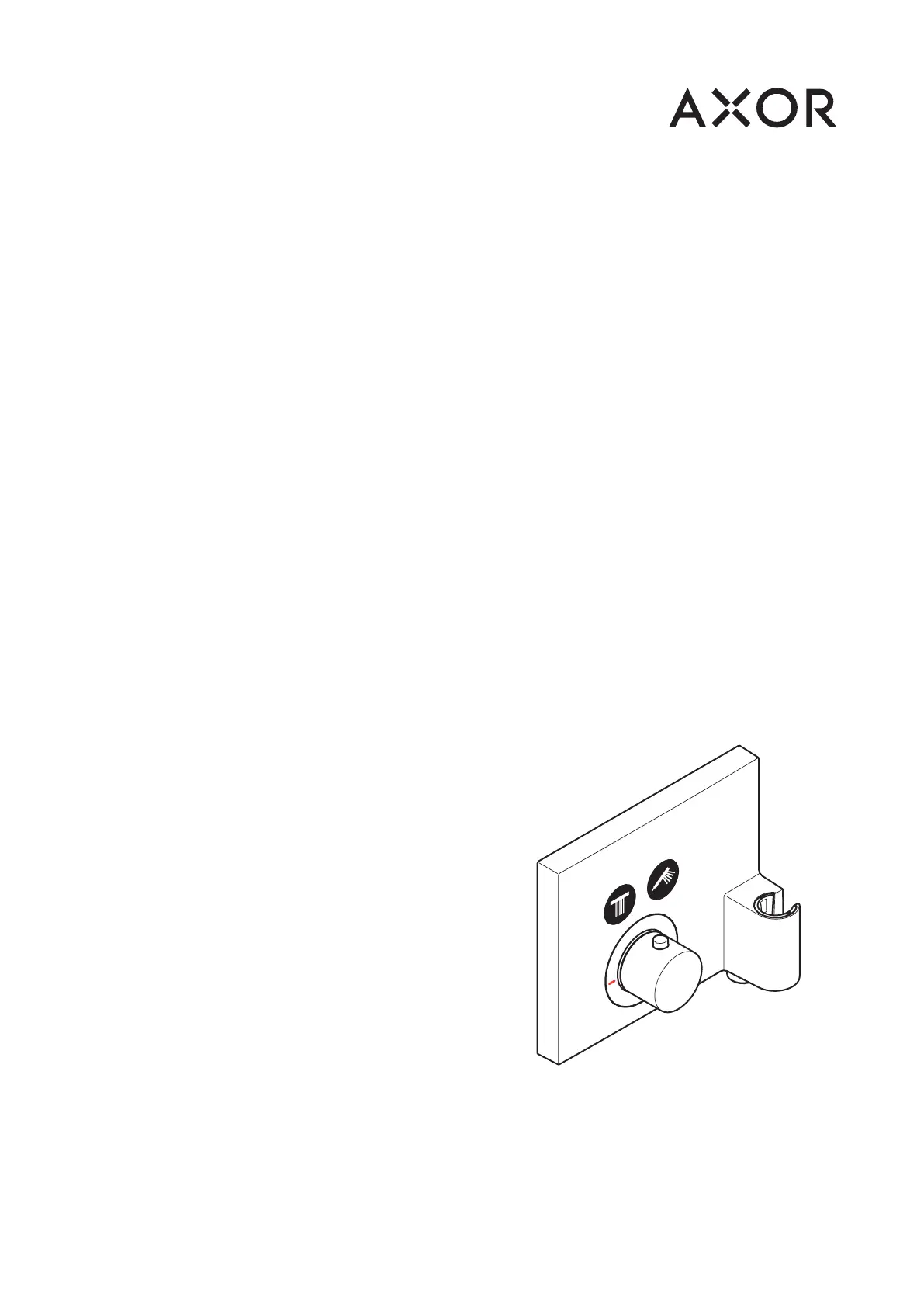

AXOR Shower Select

36712000

MONTAGE (siehe Seite 34)

STÖRUNG URSACHE ABHILFE

⁄ Wenig Wasser ⁄ Versorgungsdruck nicht ausreichend ⁄ Leitungsdruck prüfen

⁄ Schmutzfangsieb der Regeleinheit verschmutzt ⁄ Schmutzfangsiebe vor dem Thermostat und auf der Regel-

einheit reinigen

⁄ Siebdichtung der Brause verschmutzt ⁄ Siebdichtung zwischen Brause und Schlauch reinigen

⁄ Kreuzﬂuss, warmes Wasser wird bei geschlossener Arma-

tur in die Kaltwasserleitung gedrückt oder umgekehrt

⁄ Rückﬂussverhinderer verschmutzt ⁄ defekt ⁄ Rückﬂussverhinderer reinigen ggf. austauschen

⁄ Auslauftemperatur stimmt nicht mit der eingestellten Tem-

peratur überein

⁄ Thermostat wurde nicht justiert ⁄ Thermostat justieren

⁄ Zu niedrige Warmwassertemperatur ⁄ Warmwassertemperatur erhöhen auf 42 ºC bis 65 ºC

⁄ Temperaturregelung nicht möglich ⁄ Temperaturregeleinheit verschmutzt oder verkalkt ⁄ Temperaturregeleinheit reinigen ggf. austauschen

⁄ Druckknopf der Sicherheitssperre ohne Funktion ⁄ Feder defekt ⁄ Feder bzw. Druckknopf reinigen u. leicht fetten, ggf. aus-

tauschen

⁄ Druckknopf verkalkt

⁄ Ventil schwergängig ⁄ Select Absperrventil DN9 beschädigt ⁄ Select Absperrventil DN9 austauschen

⁄ Brause oder Auslauf tropft ⁄ Select Absperrventil DN9 beschädigt ⁄ Select Absperrventil DN9 austauschen

⁄ Taster lässt sich nicht betätigen bzw. ist ohne Funktion ⁄ Sicherung vom Absperrventil wurde nicht entfernt ⁄ Sicherung vom Absperrventil entfernen

⁄ Taster klemmt, ist schwergängig ⁄ Dichtung nicht mehr gefettet ⁄ Dichtung fetten

⁄ Taster hält nicht ⁄ Select-Adapter fehlerhaft gekürzt ⁄ Select-Adapter entsprechend Bild 6 kürzen und montieren

(siehe Seite 34)

⁄ Taster erst vollständig in Rosette eindrücken und anschlie-

ßend Rosette montieren

REINIGUNG (siehe Seite 43)

SERVICETEILE (siehe Seite 42)

SONDERZUBEHÖR (siehe Seite 42 nicht im Lieferumfang enthal-

ten)

MONTAGEBEISPIELE (siehe Seite 32)

DURCHFLUSSDIAGRAMM (siehe Seite 31)



Abgang 1



Abgang Brause

MASSE (siehe Seite 31)

BEDIENUNG (siehe Seite 39)

Bei der ersten Inbetriebnahme und nach Ab- ⁄ Anstellen der Wasserversor-

gung kann kurzzeitig minimal Wasser austreten.

WARTUNG (siehe Seite 40)

⁄ Der Thermostat ist mit Rückﬂussverhinderern ausgestattet. Rückﬂussver-

hinderer müssen gemäß DIN EN 1717 regelmäßig in Übereinstimmung

mit nationalen oder regionalen Bestimmungen auf ihre Funktion geprüft

werden (mindestens einmal jährlich).

⁄ Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte der

Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt werden.

EINJUSTIEREN (siehe Seite 38)

Nach erfolgter Montage muss die Auslauftemperatur des Thermostaten über-

prüft werden. Eine Korrektur ist erforderlich wenn die an der Entnahmestelle

gemessene Temperatur von der am Thermostaten eingestellten Temperatur

abweicht.

SAFETY FUNCTION (siehe Seite 38)

Dank der Safety Function lässt sich die gewünschte Höchsttemperatur von z.

B. max. 42 ºC voreinstellen.

Kein essigsäurehaltiges Silikon verwenden!

SYMBOLERKLÄRUNG



SICHERHEITSHINWEISE

 Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen

Handschuhe getragen werden.

 Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken eingesetzt

werden.

 Kinder, sowie Erwachsene mit körperlichen, geistigen und ⁄ oder sensorischen

Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen, die

unter Alkohol- oder Drogeneinﬂuss stehen, dürfen das Produkt nicht benutzen.

 Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen

ausgeglichen werden.

MONTAGEHINWEISE

⁄ Vor der Montage muss das Produkt auf Transportschäden untersucht werden. Nach

dem Einbau werden keine Transport- oder Oberﬂächenschäden anerkannt.

⁄ Die Leitungen und die Armatur müssen nach den gültigen Normen montiert, gespült

und geprüft werden.

⁄ Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.

TECHNISCHE DATEN

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 - 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 70°C

Empfohlene Heißwassertemperatur: 65°C

Thermische Desinfektion: max. 70°C ⁄ 4 min

Eigensicher gegen Rückﬂießen

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

PRÜFZEICHEN (siehe Seite 43)
