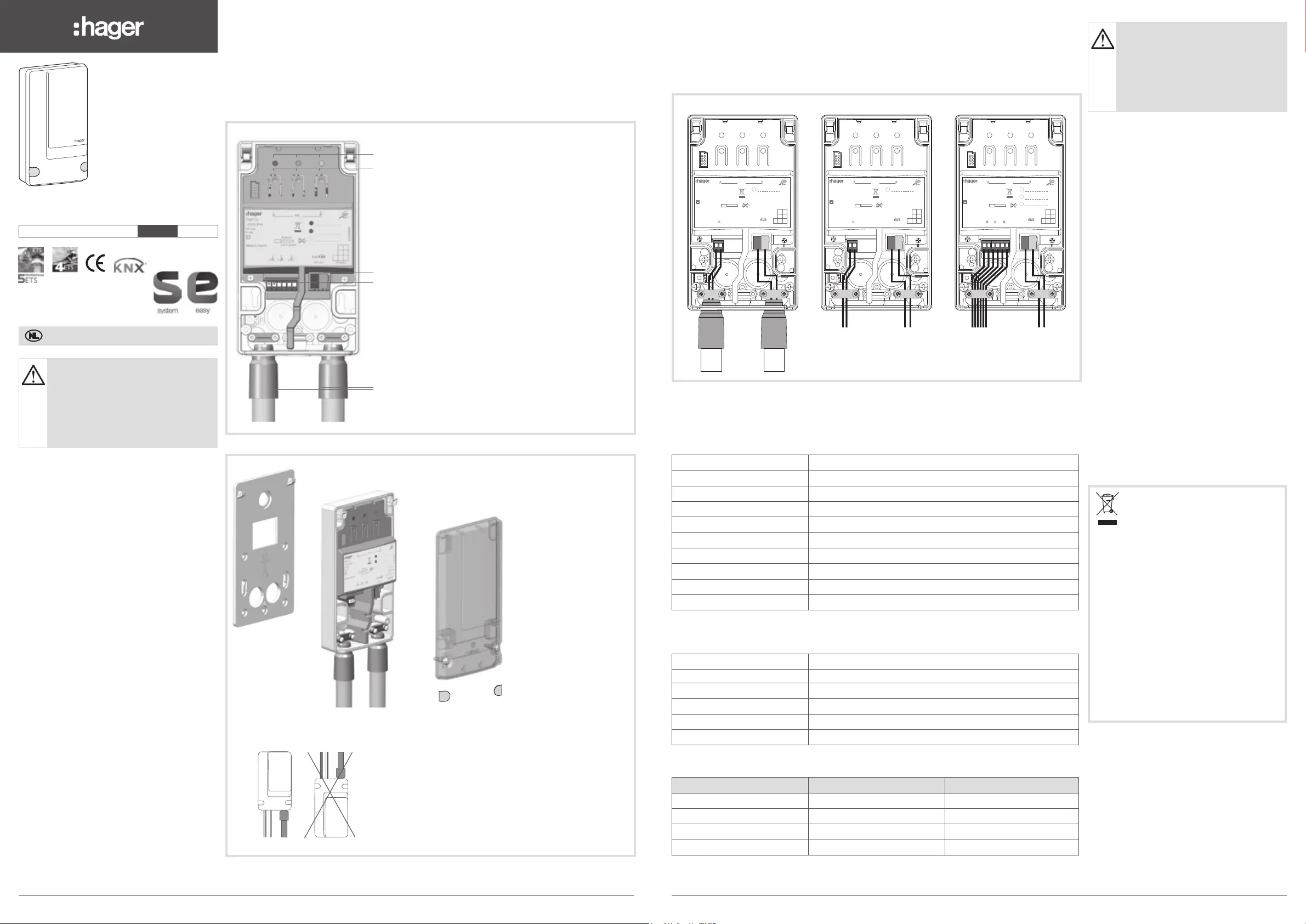

6LE002212B

i

KNX Pulse Gateway

s

KNX impuls-gateway

I

- Dit apparaat dient uitsluitend te worden

geïnstalleerd door een elektricien volgens

de landelijke installatienormen.

- Respecteer de ZLVS installatieregels.

- Om de puls gateway te gebruiken is

het nodig goed te letten op de isolatie

veiligheid. Voor bepaalde typen meters

geldt een certificering zoals op basis van

ATEX.

Pulsingang functies

Spanning 64 uA (meting anders dan elektrisch) of 2,5 mA (elektrisch meting)

Spanning

4 V s

Frequentie max. 100 Hz

Minimumduur van de puls 5 ms

Compatibele uitgang open collector of Reed-relais

Max. kabellengte 3 m

Technische specifi caties

Voeden door de KNX bus

20 naar 30 V s ZLVS

KNX bus-verbruikTXE771: 7 mA max (6 mA type) / TXE773: 8 mA max (6 mA type)

Batterijcapaciteit 1.2 Ah

Batterijduur 15 jaar

Opstellingshoogte≤ 2000 m

VervuilingsgraadIII

Totale afmetingen150 x 85 x 35 mm

Bescherming index

IP44

Bedrijfstemperatuur-20°C tot +55°C

Bewaartemperatuur-20°C tot +70°C

Deze instructies voor gebruik zijn een integraal

onderdeel van het product en moeten worden

bewaard door de eindgebruiker.

Beschrijving

Deze twee gateways, worden gevoed door de KNX

bus en tellen pulsen die afkomstig zijn van een

meter voor elektriciteit, water of gas en verzend

deze naar.

Een geïntegreerde batterij zorgt voor maximaal 30

dagen backup van de voeding en geheugen als de

KNX bus wegvalt. De ingangen zijn compatible met

S0-signalen van het type EN62053-31 en EN1434-2,

EN1434-3 en potentiaalvrijecontacten. De gateways

verzenden de tellerwaarden naar de KNX-bus bus.

De behuizing is waterdicht (IP44). Er zijn twee type

gateways:

- Enkele ingang gateways: TXE771

- Drievoudige ingang gateways: TXE773

Functies

• Multi-energie pulsmeting, 1 of 3 kanalen

• Pulse Visualizer LED

• Synchronisatie met het huidige elektriciteitstarief

•

door de KNX bus mogelijke met KNX TE331

verbruikindicatoren

• 1 totaliserende meter + 1 gedeeltelijk meter voor

• elke metingcategorie

• Instelling van de pulsingangen.

• Elke ingang moet vooraf worden ingesteld op de

• juiste meeteenheid en schalingsfactor voor:

- Volume of energie voor calorimetrie

- Volume voor de fl owmeter

- Volume van de gasmeters

- Energie voor de elektrische meters

Aansluiting

1. Steek de kabels door de kabelinvoer

2. Aansluiten volgens het gebruikte product

(zie schema).

3. De kap terugplaatsen.

Binnendiameter van de huls 10,5 mm

Meetcategorie Belasting, pulsinstellingenUnit

Calorimetrie: Energie 1 tot 1000Wh; 1 tot 100 kWhWh; kWh

Flowmeter: Volume

0.1 tot 1000l; 0.0001 tot 100m3Liter; m3

Gasmeter: Volume 0.1 tot 1000l; 0.0001 tot 100m3Liter; m3

Elektriciteitsmeter: Energie1 tot 1000Wh; 1 tot 100 kWhWh; kWh

Legende

1 Pulse LEDs voor kanalen 1-3

• Kanaal 1: Rode Led

• Kanaal 2: Groene Led

• Kanaal 3: Gele Led

2 3 drukknoppen met rode indicatoren:

• Testingangen 1-3

• Fysieke adressering van drukknop product

3 KNX Busaansluitklem

4 Ingangaansluiting voor pulszender(s), 1 kanaal

(TXE771) of 3-kanaals (TXE773). Capaciteit:

fl exibele of vaste kern van 0,2 tot 1,5 mm

52 hulzen voor bevestiging van kabels geleverd met

het product

1

2

3

4

5

1

2

3

4

Montage

1 Bevestigingsbeugel, volg de montagerichting

2 Basis met kabel-ingang en aansluiting

3 Kap met sluitschroef

4 Kapschroeven

-

Maximale lengte van de pulszenderkabels

is 3 m. Gebruik bijvoorkeur twisted pairs

en afscherming. KNX-bus kabel is niet

geschikt.

-

In het geval van een aansluiting met een

elektrische meter, een dubbel geïsoleerde

kabel gebruiken met minimaal 1 mm²

aders.

Volg de eisen die horen bij de

bedrading

van meterborden.

Test-functie

Als er geen KNX-bus wordt aangesloten activeert

het drukken op drukknop 2 de test functie

gedurende 5 minuten. Hiermee kan gecontreleerd

worden of de pulssignalen correct worden

ontvangen. Drukknoppen 1, 2 en 3 verzenden de

waarde van de bijbehorende teller naar de bus.

Confi guratie

Deze gateways kunnen op 2 verschillende manieren

geconfi gureerd worden:

• TXA100 V1.2.1: Raadpleeg de instructies

geleverd met de "easy" confi gurator

• ETS: STXE771 en STXE773 applicatiesoftware.

De database en de beschrijving van de

applicatiesoftware zijn verkrijgbaar bij de fabrikant.

Fysieke selectie

Een kort en gelijktijdig indrukken van de toetsen

1 Kort en gelijktijdig indrukken van drukknoppen

1+3 activeert de functie voor de fysieke KNX

adressering.

Compatibele elektrische meters

Een lijst van de meters en compatibele pulszenders

is beschikbaar op de site van de fabrikant.

Er kunnen tellers van andere merken worden

gebruikt met de brug, maar ze moeten voldoen

aan de norm 62052-11 of 50470-1 met een

beschermingsklasse van categorie II en voldoen aan

de ingangsspecifi caties voor de impuls van de brug.

TXE771

IP44-20T55

30 V

s

Made in France

6LL000174A

7 mA

8,5mm

1

+

-

0,2-1,5mm²

BUS

TP/S/EC

30

Vs

Adr.

3

1

TXE771

IP44-20T55

30 V

s

Made in France

6LL000174A

7 mA

8,5mm

1

+

-

0,2-1,5mm²

BUS

TP/S/EC

30

Vs

Adr.

3

1

TXE773

IP44-20T55

30 V

s

Made in France

6LL000035A

8 mA

8,5mm

1

+

-

0,2-1,5mm²

BUS

TP/S/EC

30V

s

2

+

-

3

+

-

Adr.

3

1

TXE773TXE771

NB: Een Domovea-apparaat is nodig om de consumptie- of curve- geschiedenis te bekijken.

6LE002212B126LE002212B
