1

6T 7308-00e

Configuration

ETS : logiciel d’application TL370 (base de données et

descriptif disponibles chez le constructeur).

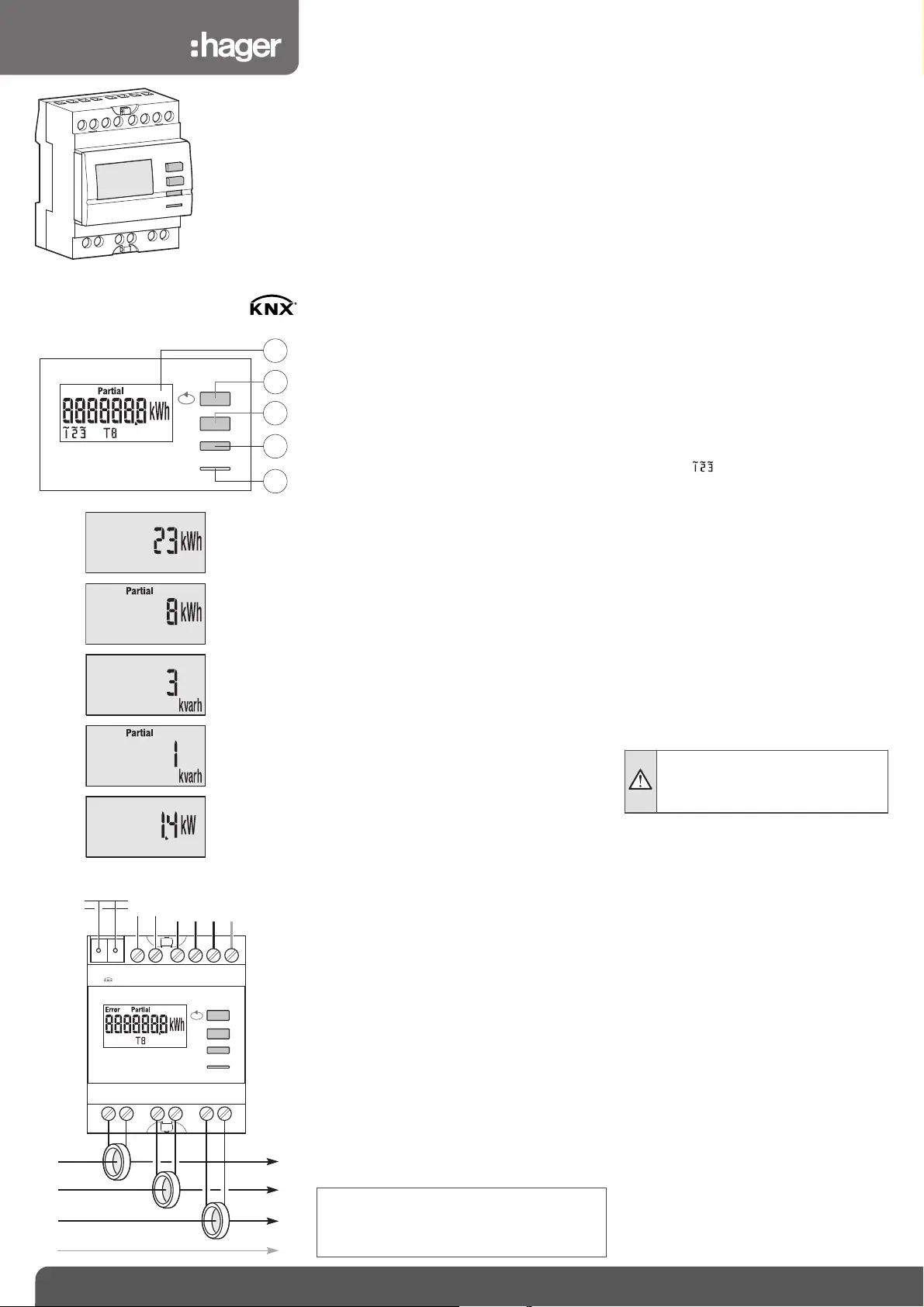

Présentation du produit

A

Afficheur LCD.

B

Touche pour défilement des valeurs.

C

Touche “prog” pour paramétrer le calibre du T.I. et le

type de réseau.

D

Touche reset pour remettre à zéro le compteur partiel.

E

LED métrologique (1 Wh = 10 impulsions).

Bouton poussoir d’adressage physique

Un appui court (t < 2s) sur le bouton poussoir

D

permet

de réaliser l’adressage physique du produit : “Addr” affiché

à l'écran = produit en adressage physique.

Paramétrage du compteur

Les réglages suivants sont à effectuer avant la mise en

service du compteur :

- Calibre du TI.

- Type d'installation (mono ou triphasé).

- Type de réseau triphasé (équilibré ou non équilibré).

1. Pour entrer en mode paramétrage, faire un appui long

(3 sec) sur la touche “prog”.

2. Le réglage du calibre du TI s'affiche (100A).

Par appuis successifs sur la touche “lecture”, faire

défiler les différentes valeurs de TI possibles (50, 100,

150, 200, 250, 300, 400, 600, 800… 6000A).

3. Appuyer sur la touche “prog” pour valider et passer au

réglage suivant.

4. Le type de réseau (1L+N, 2L, 3L, 3L+N) s'affiche.

Par appuis successifs sur la touche “lecture” faire défiler

les différentes valeurs et sélectionner le type de réseau.

5. Appuyer sur la touche “prog” pour valider et passer au

réglage suivant.

6. Pour les installations triphasées, le type d'installation

s'affiche “Equilibré/Non Equilibré” (Bl, Unbl).

Par appuis sur la touche “lecture” faire défiler les valeurs

et sélectionner le type de l'installation.

7. Appuyer sur la touche “prog” pour valider.

8. Faire un appui long (3s) sur la touche “prog” pour quitter

le mode paramétrage.

Lecture des valeurs

Par appuis successifs sur la touche “lecture” faire défiler

les différentes valeurs. Par défaut, le compteur affiche

l'énergie consommée dans le tarif en cours.

11er appui : Allumage du retroéclairage. Consommation

d'énergie active totale (kWh).

22ème appui : consommation d'énergie active partielle

(kWh).

3

3ème appui : consommation d'énergie réactive totale

(kVARh).

TE370

Remarque :

pour les installations paramétrées en “non equilibré”,

raccorder 1 TI par phase.

Pour les installations paramétrées en “equilibrées”,

raccorder un seul TI, sur la phase 1.

Spécifications techniques

Caractéristiques métrologiques

- Classe de précision B (1%) selon EN50470-3

- LED métrologique :

1 impulsion = 0,1 Wh x rapport du TI par ex, dans une

installation avec TI 100/5A,

1 impulsion = 0,1 Wh x 20 = 2 Wh

- Courant de démarrage : 10 mA

- Courant de base : 5 A

- Courant max. : 6 A

Caractéristiques techniques

- Consommation : < 0,6 W et 2,8 VA par phase

- Consommation max sur le bus : 8 mA

- Alimentation : 230/400 V쓒+/- 15%

- Fréquence : 50/60 Hz +/- 2 Hz

- Sauvegarde périodique et sur coupure secteur dans

mémoire EEPROM

- Caractéristique entrée tarifs : tarif 1 = 0 V,

tarif 2 = 230 V쓒+/- 15%

Caractéristiques mécaniques

- Boîtier modulaire de largeur 4 M (72 mm)

- Indice de protection boîtier : IP20

- Classe d’isolation : II

Environnement

- Température de stockage : -25 °C à +70 °C

- Température de fonctionnement : -10 °C à +55 °C

- Capacité de raccordement :

• souple: 1 à 6 mm

2

• rigide: 1,5 à 10 mm

2

Principe de fonctionnement

Ce compteur d'énergie mesure l’énergie électrique active consommée par un circuit électrique.

Il est équipé d’un afficheur digital qui permet de visualiser l'énergie consommée et la puissance.

Il est équipé d'un compteur totalisateur et d'un compteur partiel avec remise à zéro.

Les informations énergie active totale / partielle, énergie réactive totale/partielle et puissance instantanée peuvent

être émises sur le bus KNX.



¢

Compteur d'énergie triphasé,

mesure via TI de 50 à 6000 A

Notice d’instructions

£

•

¶

Edition 03/12 - IS 536736-E/ RECTO-VERSO / S blanc offset 80g/m² / I Pantone Black

4

4ème appui : consommation d'énergie réactive

partielle (kVARh).

55ème appui : puissance instantanée.

Lorsque le compteur est paramétré en “2 tarifs”, il

détaille les consommations totales et partielles par

tarif (T1 ou T2) et au total (T).

Remise à zéro du compteur partiel

- Appuyer sur la touche lecture afin d'afficher à

l'écran une energie partielle.

-Faire un appui prolongé (> 3s) sur le bouton reset.

Les compteurs partiels (énergie active et réactive)

sont remis à zéro.

Note :

L'information sur l'afficheur indique que la

phase correspondante (1, 2, 3) est sous tension.

Vérification du raccordement et

affichage des messages d’erreur

La fonction est accessible aux conditions suivantes :

Mettre le produit sous tension, et le circuit de mesure

en charge.

Faire un appui long (> 3 sec) sur la touche “lecture”

du compteur.

Err 0= aucune erreur

Err 1= inversion du raccordement du TI sur la phase 1

Err 2= inversion du raccordement du TI sur la phase 2

Err 3= inversion du raccordement du TI sur la phase 3

Err 4 = inversion en tension entre V1 et V2

Err 5= inversion en tension entre V2 et V3

Err 6= inversion en tension entre V3 et V1

Err 7= inversion entre V1 et N

Err 8= inversion entre V2 et N

Err 9= inversion entre V3 et N.

Faire un appui long (> 3 sec) sur la touche “lecture”

du compteur pour sortir du mode.

Note :

Le sens de raccordement du TIn'est pas pris en

compte par le compteur d'énergie.

L'indication Err 1/Err 2/Err 3est uniquement donnée

à titre d'information.

tebis

6810

12

2

15

4

9

11

5

7

13

U

1

U

2

U

3

prog

reset

BUS 30

V DC

-

+

T1/T2

N

L2

L1

L3

N

L2

L1

L3

N

Bus 30 V DC

-

+

prog

reset

E

C

B

A

D

1

2

3

4

5

Important

Cette fonction est active uniquement si le

facteur de puissance de l'installation est

compris entre 0.6 et 1.
