107/2015 - 6LE001424AElcom Kommunikation GmbH - Gottfried-Leibniz-Str. 1 - D-74172 Neckarsulm - www.hager.com

6LE001424A

•

REN230X

Kaartlezermodule inbouw

1. Inleiding

De aanrakingsloze toegangscontrole met KEY-

PASS hoeft niet met een pc of een besturings-

eenheid te worden verbonden. Als pasje (sleutel)

worden aanrakingsloze transponders met het

formaat van een betaalpas of in de vorm van een

sleutelhanger gebruikt.

De kaartlezermodule REN230X kan als KEYPASS-

reader maximaal 200 transponders beheren. Voor

het inlezen of wissen van transponders wordt de

meegeleverde mastercard gebruikt.

Op een led-display wordt de betreffende geheu-

genplaats van de transponder weergegeven.

Daardoor is het ook mogelijk om afzonderlijke

transponders selectief te wissen.

Naast de meegeleverde originele mastercard kan

nog een transponder als 2e mastercard fungeren.

Terwijl de originele mastercard vast is toegewezen

aan een KEYPASS-reader, kan een transponder

op verschillende apparaten als 2e mastercard

worden geïnstalleerd. Hierdoor kunnen met deze

transponder op comfortabele wijze verschillende

KEYPASS-readers worden beheerd. De originele

mastercard kan dan op een veilige plaats worden

bewaard.

Het apparaat beschikt over een potentiaalvrij

schakelcontact (24 V/1 A) voor het aansturen van

een deuropener. De stoptijd van het relais kan met

behulp van de mastercard op een tijd tussen 0,5

en 9 seconden worden ingesteld.

De voeding is afkomstig van een 12-15 V wissel-

spanning of een 12-24 V gelijkspanning.

(1)

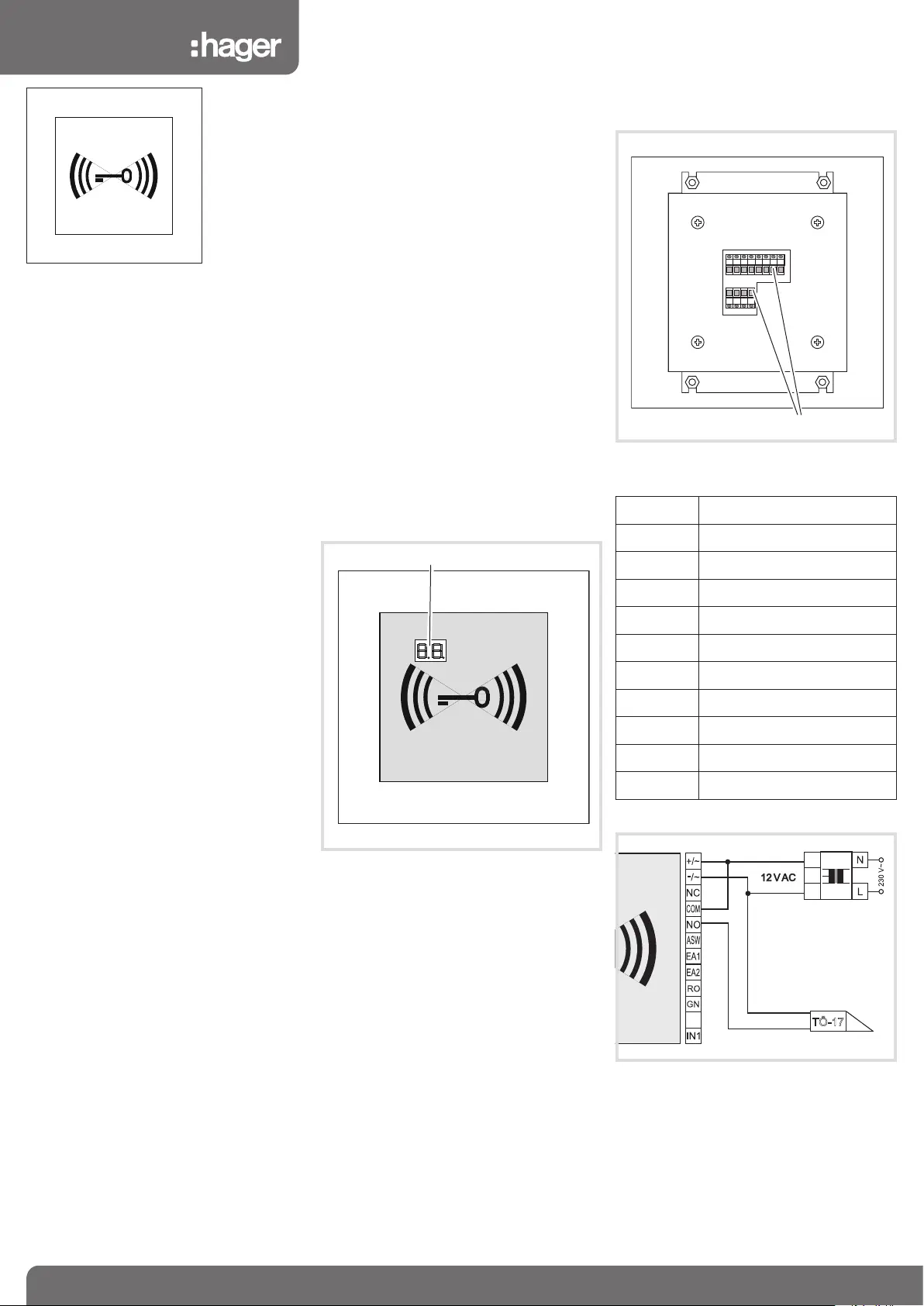

Afb. 1: vooraanzicht

(1) tweecijferige led 7-segmentweergave

2. Montage en elektrische aansluiting

Montage-instructie

Omdat de kaartlezermodules elkaar beïnvloeden,

mag de afstand tussen twee apparaten niet gerin-

ger zijn dan 30 cm.

EA2EA1

ASW

NO

COM

RD

NC

GN

-/~

GND

+/~

IN1

(2)

Afb. 2: achteraanzicht

(2) Aansluitklemmen

Klem +/~

Voeding

12–15 V AC of 12–24 V DC

Klem -/~

Voeding

12–15 V AC of 12–24 V DC

Klem NC

Potentiaalvrij schakelcontact

(verbreekcontact)

Klem COM

Potentiaalvrij schakelcontact

(wortel)

Klem NO

Potentiaalvrij schakelcontact

(maakcontact)

Klem ASW

Gereserveerd voor toekomstige

uitbreidingen

Klem EA1

Gereserveerd voor toekomstige

uitbreidingen

Klem EA2

Gereserveerd voor toekomstige

uitbreidingen

Klem RO

Gereserveerd voor toekomstige

uitbreidingen

Klem GN

Gereserveerd voor toekomstige

uitbreidingen

Klem GND

Gereserveerd voor toekomstige

uitbreidingen

Tabel 1: aansluitklemmen

GND

TR-810

Afb. 3: aansluitvoorbeeld
