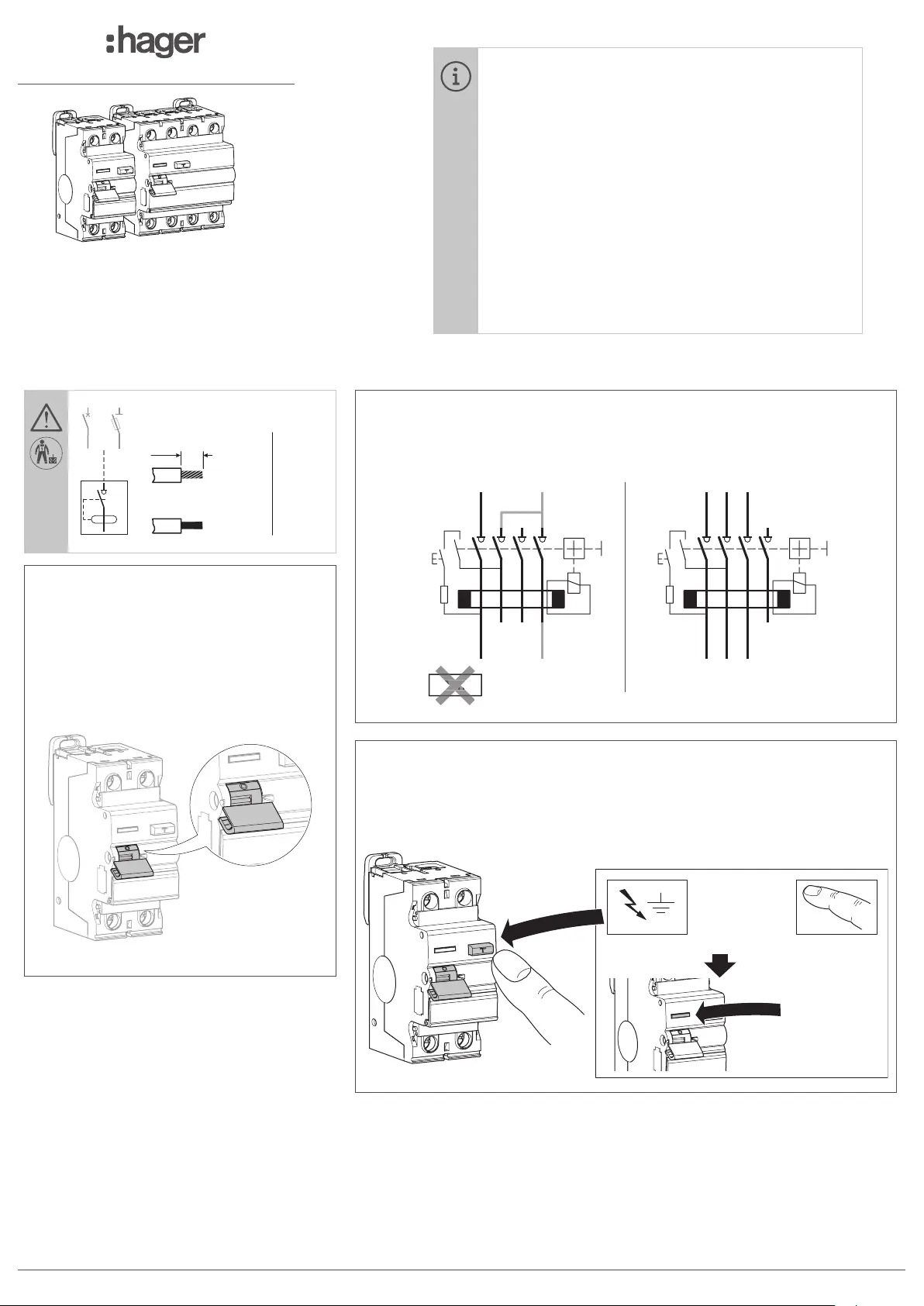

Electrical connection for P+N or for three phases only.

Schemat podłączenia 1 fazowego (L+N) lub 3 fazowego (3L bez N).

Соединения 1-фазное (L+N) или 3-фазное (3L без N).

Připojení 1-fázové (L+N) nebo 3-fázové (3L bez N).

Residual Current Circuit Breaker (RCCB) 16 - 125 A

Wyłącznik różnicowoprądowy 16 - 125 A

Устройство защитного отключения 16 - 125 A

Proudové chrániče 16 - 125 A

z

m

w

x

6LE002853Ac - 147390

OFF

green / zielony / зеленый / zelená

z

For the tripping times verication tests, in an electrical installation,

Hager certies that the RCDs, of the Hager brand, conforming to

standards EN 61008-2-1, EN 61009-2-1, trip under a current of 5*IΔn

in accordance with the times imposed in table 41.1 of standard DIN

VDE 0100-410 (VDE 0100-410) 2018-10.

m

W przypadku testów werykacyjnych czasu zadziałania instalacji

elektrycznej, Hager zaświadcza, że wyłączniki różnicowe marki Hager,

które są zgodne z normami EN 61008-2-1 i EN 61009-2-1, wyłączają

się, gdy tylko zostaną poddane prąd 5*IΔn zgodnie z czasami

opisanymi w tabeli 41.1 normy DIN VDE 0100-410 z października

2018 roku.

w

Для проверочных испытаний времени срабатывания

электроустановки компания Hager подтверждает, что

дифференциальные выключатели марки Hager, соответствующие

стандартам EN 61008-2-1 и EN 61009-2-1, срабатывают, как только

на них воздействует ток 5*IΔn согласно времени, указанному в

таблице 41.1 стандарта DIN VDE 0100-410 от октября 2018 года.

x

Pro ověřovací testy vypínací doby elektrické instalace společnost

Hager potvrzuje, že diferenciální spínače značky Hager splňují normy EN

61008-2-1 a EN 61009-2-1, vypínají při proudu 5*IΔn v souladu s časy

uvedenými v tabulce 41.1 normy DIN VDE 0100-410 z října 2018.

14 mm max.16 - 63 A80 - 125

A

16

mm

2

35

mm

2

25

mm

2

50

mm

2

Position contact indication.

Wskaźnik położenia styku.

Индикация положения контактов.

Ukazatel polohy kontaktů.

Test

OFF

yellow / Żółty /

Желтый / žlutá

or /lub /

или / nebo

TEST: Test regularly: RCCB must trip.

Okazyjnie wciśnięty przycisk Test powinien spowodować.

Проверка и индикация тока утечки: раз в полгода нажимать

проверочную кнопку “TEST” - должно происходить расцепление УЗО.

TEST a ukazatel poruchy: zmáčknout tlačítko TEST každých 6 měsíců, chránič musí vybavit.

/

/

7



///





1

1

///







7

1

1

1

1

P$

9

9 2.

/

/

7



///





1

1

///







7

1

1

1

1

P$

P$

P

P$

)RUELGGHQIRUP$

P$

P$

P

P$

1Hager Electro S.A.S., Boulevard d'Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com
