1

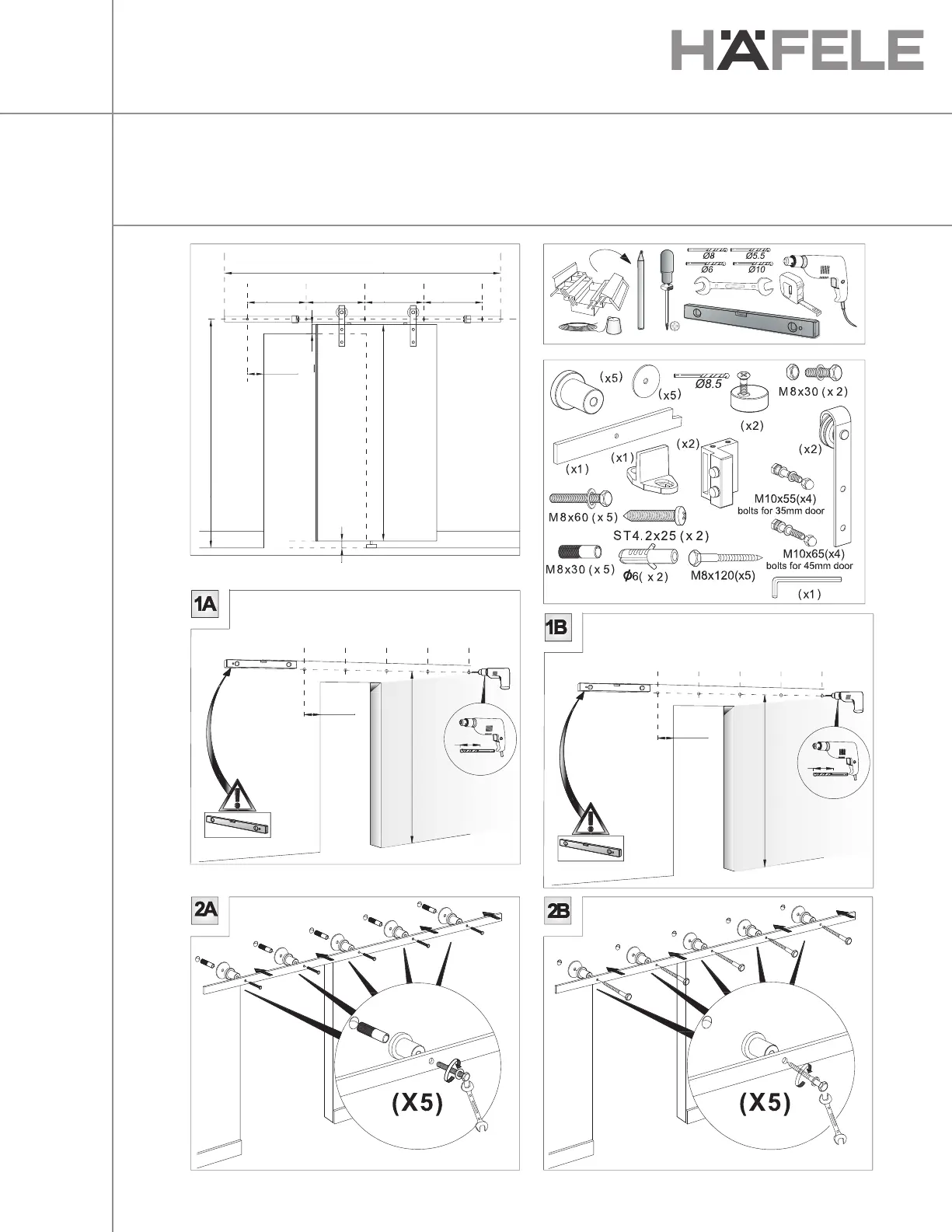

FLAT TRACK SLIDING SYSTEM WITH

STRAIGHT HANGER – MODEL #BD100

Mounting Instructions

Item No.: 941.32.000/005

For masonry installation

For drywall installation with

support structure

For drywall installation with

support structure

450 mm

(17 11/16”)

450 mm

(17 11/16”)

H 43 mm (1 11/16”)

H + 43 mm (1 11/16”)

450 mm

(17 11/16”)

450 mm

(17 11/16”)

450 mm

(17 11/16”)

30 mm

(1 3/16”)

Ø8 mm

(5/16”)

80 mm

(3 1/8”)

Ø5.5 mm

(7/32”)

450 mm

(17 11/16”)

450 mm

(17 11/16”)

450 mm

(17 11/16”)

For masonry installation

determined

in the field

determined

in the field

450 mm

(17 11/16”)

450 mm

(17 11/16”)

450 mm

(17 11/16”)

450 mm

(17 11/16”)

25.4 mm (1”)

H

10 mm

(3/8”)

determined

in the field

H + 43 mm (1 11/16”)

2000 mm (78 3/4”)
