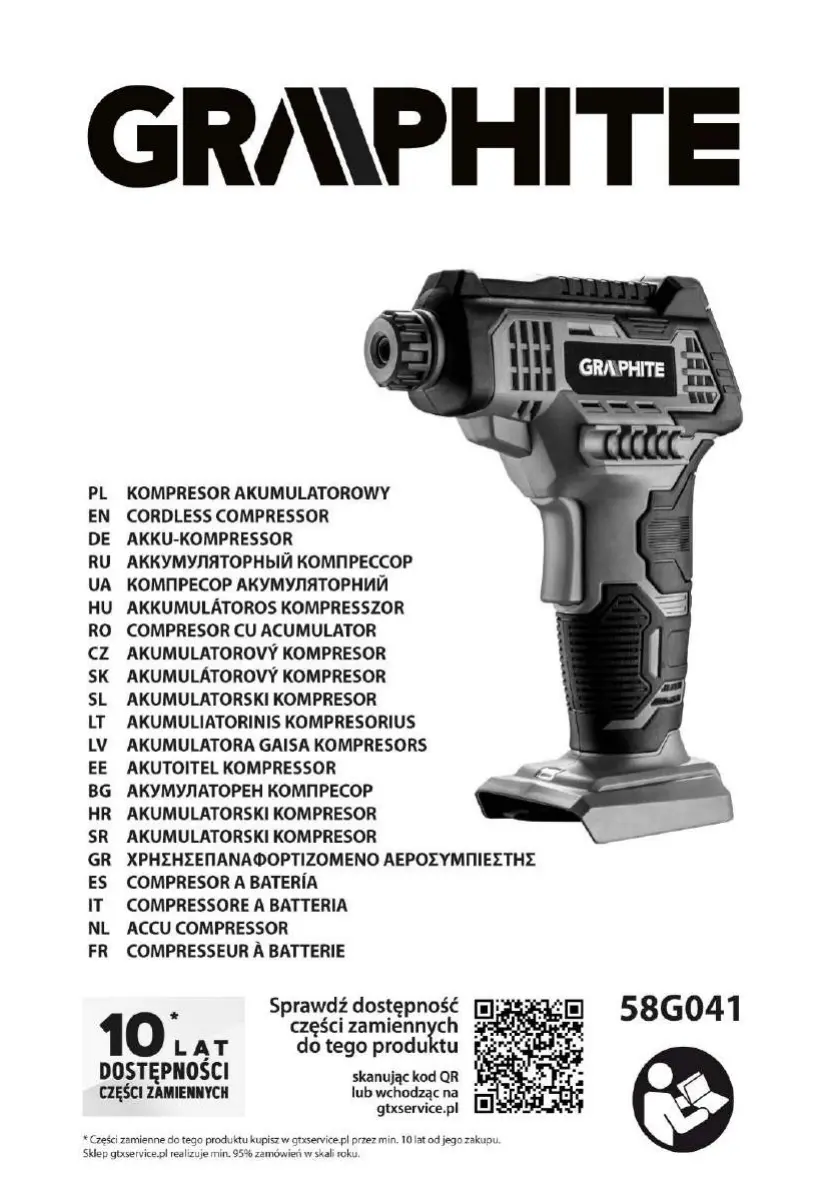

Graphite Energy+ 58G041 Handleiding

VERTALING VAN ORIGINELE GEBRUIKSAANWIJZING ACCU COMPRESSOR 58G041 LET OP: VOORDAT MET GEBRUIK VAN HET ELEKTROGEREEDSCHAP TE BEGINNEN, LEES AANDACHTIG DEZE GEBRUIKSAANWIJZING EN BEWAAR HET VOOR LATERE RAADPLEGING. GEDETAILLEERDE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING: Volg de veiligheidsvoorschriften tijdens het gebruik van de compressor. Met het oog op eigen veiligheid en de veiligheid van anderen voordat met het gebruik van de compressor te beginnen lees deze gebruikshandleiding. Bewaar deze gebruikshandleiding voor latere raadpleging. a) Dit toestel kan door kinderen van ten minste 8 jaar gebruikt worden en door personen met beperkte fysieke of geestelijke vermogens of zonder kennis van het toestel, tenzij deze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of van deze instructies kregen zodat de gevaren verbonden met het gebruik duidelijk zijn.

Kinderen dienen niet met het toestel spelen. De kinderen mogen het toestel niet zelfstandig reinigen noch onderhouden. b) De operateur of gebruiker draagt de aansprakelijkheid voor ongevallen of gevaren waaraan andere personen in de buurt blootgesteld worden.

78 b) Telkens voordat de compressor aan te zetten, controleer zorgvuldig alle elementen en andere bereikbare onderdelen met het oog op beschadiging en of ze hun functie op een juiste manier kunnen vervullen. Alle onbeweegbare elementen dienen op een juiste manier gemonteerd te zijn, om zeker te zijn, dat het toestel op een juiste manier gaat werken. GEBRUIK a) Het is verboden om enige modificaties in het toestel in te voeren. b) Gebruik de compressor nooit voor het pompen van lucht in de mond, oren, neus ezv. c) Richt de luchtstraal nooit in de richting van personen, dieren of zichzelf. d) Overbelast de compressor niet. Gebruik de compressor binnen de toegestane parameters. Het gaat betere, meer veilige en effectieve werk verzekeren. e) Bij constatering van beschadiging van de compressor zet het gebruik stop en verzend de compressor naar de producent of geautoriseerd servicedienst.

f) Zorg dat de compressor voor kinderen of deerden niet bereikbaar is. g) Hou het werkplek schoon. Het dient ordentelijk en goed verlicht te zijn. Slordig werkplek kan risico op letsels vergroten. h) Werk niet in een een explosieve atmosfeer, in de buurt van brandbare vloeistoffen, gassen of stoffen. De compressor produceert vonken, die stof of dampen kunnen laten branden. i) Het is verboden om de compressor in een natte of vochtige omgeving te gebruiken. De compressor is alleen voor binnengebruik in droge plekken bestemd. j) Na afronden van werk zet de compressor uit, neem de accu eruit en bewaar het op een droge plek, die niet aan zonlicht blootgesteld is. k) Het onjuist gebruik van de compressor kan letsels of beschadiging van het toestel veroorzaken. l) Gebruik altijd gezond verstand.

Het is verboden om de compressor te gebruiken bij vermoeidheid of onder invloed van alcohol of medicijnen. ONDERHOUD a) Laat het niet met olie verontreinigen of met scherpe gereedschappen in contact komen. b) Controleer de compressor met het oog op slijtage.

Telkens voordat de compressor aan te zetten, controleer zorgvuldig alle elementen en andere bereikbare onderdelen met het oog op beschadiging en of ze hun functie op een juiste manier kunnen vervullen. Alle onbeweegbare elementen dienen op een juiste manier gemonteerd te zijn, om zeker te zijn, dat het toestel op een juiste manier gaat werken. c) Gebruik alleen originele onderdelen en accessoires, die door de producent aanbevolen zijn. Bij gebruik van andere elementen bestaat er een groot risico van ongeluk. d) Bewaar buiten bereik van kinderen. LET OP. Het toestel is alleen voor binnengebruik bestemd. Veiligheidsaanwijzingen betreffende de accu a) Bij beschadiging of onjuist gebruik van de accu kunnen er gassen vrijkomen. Verlucht de ruimte en bij klachten neem contact met de arts op. Gassen kunnen de ademhalingswegen beschadigen.

b) Onjuiste omstandigheden van gebruik kunnen een lekkage van elektrolyt van de batterij als gevolg hebben; voorkom het contact met zulke elektrolyt. Bij toevallig contact, spoel overvloedig met het water. Bij contact met de ogen neem contact met de arts op. Een gemorste elektrolyt kan irritatie van de ogen of brandwonden als gevolg hebben. c) Open de accu niet – er bestaat een gevaar van kortsluiting. d) Gebruik de accu van het elektrogereedschap niet als het regent. e) Plaats de accu nooit in de buurt van warmtebronnen. Het is verboden om de accu voor een langere tijd in een omgeving waar hoge temperatuur is te laten staan (plaatsen met sterk zonlicht, in de buurt van radiatoren of overal waar de temperatuur boven 50°C is).

Veiligheidsaanwijzingen betreffende de oplader van de accu a) Dit toestel is niet bestemd voor gebruik door personen (waaronder kinderen) met beperkt fysiek, aanraak- of psychisch vermogen of personen zonder ervaring of kennis van het toestel, tenzij dit onder toezicht of volgens de gebruiksaanwijzing verkregen van persoon aansprakelijk voor de veiligheid gebeurt.

b) Let een bijzondere aandacht erop zodat geen kinderen met het toestel spelen. c) De oplader mag niet aan vocht of water worden blootgesteld. Het doordringen van water in de oplader vergroot het risico van de elektrocutie. Gebruik de oplader alleen binnen droge ruimtes. d) Haal de stekker uit het stopcontact voor het uitvoeren van enig onderhoud of reiniging van de oplader. e) Gebruik nooit de oplader die op een brandbare ondergrond (bv. papier, textiel) of in de buurt van brandbare stoffen staat. Door verhoging van de temperatuur van de oplader tijdens het oplaadproces bestaat er een risico van brand. f) Telkens voordat met het gebruik te beginnen, controleer de toestand van de oplader, leiding en stekker. Bij constatering van beschadigingen – gebruik de oplader niet. Het is verboden om de oplader te demonteren. Alle reparaties moeten door een erkend bedrijf worden uitgevoerd.

Onjuiste montage van de oplader kan tot elektrocutie of brand leiden. g) Laat de oplader niet door kinderen en personen met fysieke, emotionele of psychische beperking alsook personen welke niet voldoende ervaring of kennis om de oplader veilig te gebruiken hebben, gebruiken, tenzij dit onder toezicht van een verantwoordelijke gebeurt. In een ander geval bestaat er een gevaar dat het toestel onjuist bediend wordt wat het risico van letsels met zich meebrengt. h) Als de oplader niet gebruikt wordt, trek de stekker uit het stopcontact. LET OP. Het toestel is alleen voor binnengebruik bestemd. Ondanks toepassing van veilige constructie, gebruik van veiligheidsmiddelen en aanvullende beschermende middelen altijd bestaat er een klein risico van lichaamsletsels tijdens de werkzaamheden.

79 1. Lees de gebruiksaanwijzing, volg de waarschuwingen en veiligheidsaanwijzingen op. 2. Neem de accu uit het toestel weg voordat met enige regel- of reinigingswerkzaamheden te beginnen. 3. Bescherm het toestel tegen vocht. 4. Accucellen niet in het vuur werpen. 5. Ze vormen een bedreiging voor het watermilieu. 6. Recyclage. 7. Voor binnengebruik 8. Richt de straal nooit in de richting van mensen, dieren of installaties onder spanning. 9. Laat kinderen niet in de buurt van het gereedschap komen. 10. Voordat met de reparatie te beginnen, onderbreek de verbinding met de oplader. 11. Maximale toegestane temperatuur van de cellen. 12. Tweede veiligheidsklasse. 13. Gebruik persoonlijke beschermingsmiddelen (oog- en gehoorbescherming). 14. Gebruik veiligheidshandschoenen.

OPBOUW EN BESTEMMING De compressor is een compact, draagbaar toestel gevoed door een accu, waardoor het op een willekeurige plek gebruikt kan worden. Het toestel wordt door een motor met constante stroom die de compressor dreeft aan. Het toestel wordt van een verlicht digitale manometer, verlichting (LED diode), automatisch uitzetten na het bereiken van de doeldruk en de functie van het opslaan van de laatste druk gekozen voor het uitzetten van het toestel voorzien. De compressor is bestemd voor het pompen van zulke voorwerpen als autobanden, fietsbanden, grasmaaierbanden, sporttoestellen, luchtbedden, strandspeelgoed en andere opblaasvoorwerpen. De compressor is niet bestemd voor het opblazen van voorwerpen van grote volumes, zoals rubberen pontons en grote luchtbedden. Gebruik het toestel voor het vullen van luchtbakken niet als luchttoetsel of voor het spuiten van chemische stoffen.

BESCHRIJVING VAN GRAFISCHE PAGINA'S De onderstaande nummering heeft betrekking op de elementen van het toestel weergegeven op de grafische pagina's van deze gebruiksaanwijzing. 1. Bevestigende moer 2. Hoofdschakelaar 3. Verlichting 4. Displayindicatie 5. Knop “+” 6. Knop aan/uit op het display 7. Knop “-” 8.

Knop van de bevestiging van de accu 9. Accu 10. Oplader 11. LED diodes 12. Knop van de INDICATIE VAN DE OPLAADSTATUS VAN DE ACCU 13. Indicatie van de oplaadstatus van de accu (LED diode). 14. Drukluchtslang 15. Adapter van de drukluchtslang * Er kunnen verschillen tussen de afbeelding en het product optreden. OMSCHRIJVING VAN DE GEBRUIKTE GRAFISCHE TEKENS WAARSCHUWING UITRUSTING EN ACCESSOIRES 1. Drukluchtslang 1 st. 2. Diverse eindstukken voor het pompen - 6 st. WERKVOORBEREIDING ACCU PLAATSEN / VERWIJDEREN Druk op de bevestigingsknoppen van de accu (9) en trek de accu (8) naar beneden (afb. A). Plaats de opgeladen accu (9) in de bevestiging van de accu in het handvat, zodat de knoppen van de blokkade een geluid geven (8). ACCU OPLADEN Het toestel wordt tezamen met gedeeltelijk opgeladen accu geleverd. Het opladen van de accu dient in de temperatuur tussen 40C - 400C te gebeuren.

Een nieuw accu of een door een langere periode niet gebruikte accu gaat de volledige aandrijvingsvermogen na ong. 3 - 5 oplaadbeurten bereiken. • Verwijder de accu (9) uit het toestel (afb. A). • Steek de oplader in het stopcontact (230 V AC). • Sluit het laadstation (9) op de oplader (10) aan (afb. B). Controleer of de accu correct geplaatst werd (tot het einde ingeschoven). Na aansluiting van de oplader op het netwerk (230 V AC) gaat de groene diode (11) op de oplader branden, wat het aansluiten van de spanning weergeeft. Na het plaatsen van de accu (9) in de oplader (10) gaat de rode diode (11) op de oplader branden, wat het opladen van de accu weergeeft. Tegelijkertijd gaan de groene diodes (13) van de indicatie van de oplaadstatus met een pulslicht in verschillende combnaties branden (zie eronder). • Pulslicht van alle diodes - de accu is leeg en moet worden opgeladen.

Als de accu vol is, gaat de diode (11) op de oplader met een groen licht branden en alle diodes van de indicatie van de oplaadstatus van de accu (13) gaan met een constant licht branden. Na een bepaalde tijd (ong. 15 sec. ) gaan de diodes van de oplaadstatus van de accu (13) dimmen. De accu mag niet langer dan 8 uur worden opgeladen. De overschrijding van deze tijd kan een beschadiging van de cellen van de accu als gevolg hebben. Na het volladen van de accu gaat de oplader niet automatisch uit. De groene diode op de oplader gaat steeds branden. De diodes van de indicatie van de oplaadstatus van de accu gaan na een bepaalde tijd dimmen. Voordat de accu uit de oplader weg te nemen, onderbreek de verbinding met de spanning. Vermijd korte, opeenvolgende oplaadbeurten. Laad de accu’s niet bij na een kort gebruik van het toestel.

Een aanzienlijke verkorting van de tijd tussen de nodige oplaadbeurten houdt in dat de accu verbruikt en uitgewisseld dient te worden. Tijdens het oplaadproces raken de accu’s heet. Begin nooit met het werk als de accu pas opgeladen werd wacht totdat de accu tot de kamertemperatuur afkoelt. Op die manier kunnen de beschadigingen van de accu worden voorkomen.

80 INDICATIE VAN DE OPLAADSTATUS VAN DE ACCU De accu is voorzien van een indicatie van de oplaadstatus van de accu (3 LED diode’s) (13). Om de oplaadstatus van de accu te checken, druk op de knop van de indicatie van de oplaadstatus (12) (afb. C). Het branden van alle 3 diodes geeft een hoog oplaadniveau van de accu weer. Het branden van 2 diodes geeft een gedeeltelijk lege accu weer. Het branden van alleen maar 1 diode geeft een lege accu en de noodzaak van het opladen weer. WERK / INSTELLINGEN EERSTE WERKING • Maak de bevestigende moer (1) los (niet helemaal losdraaien). • Draai het eindstuk van de drukluchtslang (14) in de nest en monteer door de moer vast te draaien (1) (afb. D). • Plaats één van de geleverde eindstukken voor het pompen (afb. E) in de adapter (15) van de drukluchtslang (14) en druk op de blokkade (afb. F).

• In het geval van een auto sluit de adapter van de drukluchtslang (15) direct op het ventiel van de autoband aan om op te pompen. Let op De compressor gaat niet werken als de displayindicatie uitgezet is. INSTELLEN VAN DE DRUK • Druk op de aan/uit knop (6), om de displayindicatie aan te zetten (4). • Op het display (4) wordt de laatste waarde van de ingestelde druk door 2 seconden weergegeven. Na afloop van twee seconden wordt de actuele druk van het aangesloten element weergegeven. • Indien de drukluchtslang niet op het te pompen element aangesloten is, gaat de displayindicatie "0” weergeven. In deze stand door op de aan/uit knop (6) te drukken, is het mogelijk om de eenheden "bar" en "psi” om te schakelen. • Na het kiezen van de juiste eenheden houd de knop „+" (5) of „–" (7) ingedrukt totdat de indicatie gaat knipperen en de waarde van de laatste ingestelde druk gaat verschijnen.

De gewenste druk is nu ingesteld. • Om de displayindicatie (4) uit te zetten, druk door 3 seconden op de aan/uit knop (6). Let op: De displayindicatie (en dus ook de compressor) zet zich na ong. 3 minuten van stilstand uit. AAN-/UITZETTEN Aanzetten – druk op de hoofdschakelaar (2). Uitzetten – maak de hoofdschakelaar (2) los. Elk indrukken van de hoofdschakelaar (2) laat de diode (LED) (3) die de werkplek verlicht branden. Het toestel is voorzien van de functie van het automatisch uitzetten van de compressor na het bereiken van de ingestelde druk alsook het opslaan van de laatste doeldruk, die voor het uitzetten van de compressor ingesteld was. Dit toestel is niet bestemd voor continue werk. Dit toestel kan maximaal door 6 minuten van continue werk gebruikt worden. Indien het toestel oververhit raakt, neem de accu uit het toestel.

Laat het toestel volledig afkoelen en vervolgens probeer het opnieuw te gebruiken. BEDIENING EN ONDERHOUD Voordat met enige installatie-, regel-, reparatie- of bedieningswerkzaamheden te beginnen, verwijder de accu uit het gereedschap. ONDERHOUD EN OPSLAG • Het is aangeraden om het toestel direct na elk gebruik te reinigen. • Gebruik geen water of andere vloeistoffen voor reiniging. • Het elektrogereedschap dient met een zacht materiaal gereinigd te worden • Gebruik geen reinigingsmiddelen noch oplosmiddelen zodat de kunststof onderdelen niet beschadigd raken. • Bewaar het elektrogereedschap altijd op een droge plek en buiten bereik van kinderen. • Na het afkoelen bewaar het pistool op een droge plek, niet blootgesteld op de werking van zonlicht. • Bewaar het toestel met de verwijderde accu.

TECHNISCHE PARAMETERS TYPEPLAATJE Accu compressor 58G041 Parameter Waarde Spanning van de accu 18 V DC Maximale druk 100 psi (7 bar) Soort slang Autoventiel Veiligheidsklasse III Massa 0,8 kg Bouwjaar 2020 58G041 houdt het type alsook de bepaling van de machine in. Accu van het systeem Graphite Energy + Parameter Waarde Accu 58G001 58G004 Spanning van de accu 18 V DC 18 V DC Soort accu Li-Ion Li-Ion Capaciteit van de accu 2000 mAh 4000 mAh Bereik van de omgewingstemperatuur 4ºC – 40ºC 4ºC – 40ºC Oplaadtijd met 58G002 oplader 1 h 2 h Massa 0,400 kg 0,650 kg Bouwjaar 2020 2020 Oplader van het systeem Graphite Energy + Parameter Waarde Soort oplader 58G002 Voedingsspanning 230 V AC Frequentie 50 Hz Oplaadspanning 22 V DC Max. oplaadstroom 2300 mA Bereik van de omgewingstemperatuur 4ºC – 40ºC.

81 Oplaadtijd van 58G001 accu 1 h Oplaadtijd van 58G004 accu 2 h Veiligheidsklasse II Massa 0,300 kg Bouwjaar 2020 GEGEVENS BETREFFENDE LAWAAI EN TRILLINGEN Akoestische druk niveau: LpA = 80,5 dB (A) K=3dB (A) Akoestische kracht niveau: LWA = 91,5 dB (A) K=3dB (A) Waarde van de trillingen versnelling ah = 1,041 m/s2 K=1,5 m/s2 Informatie betreffende lawaai en trillingen Het niveau van het door het toestel geëmitteerde lawaai wordt door het akoestische druk niveau LpA en akoestische kracht niveau LwA uitgedrukt (waar K do meetonzekerheid aangeeft). Het niveau van het door het toestel geëmitteerde lawaai wordt door de waarde van de trillingen versnelling ah uitgedrukt (waar K do meetonzekerheid aangeeft).

Het in deze gebruiksaanwijzing aangegeven akoestische druk niveau LpA, akoestische kracht niveau LwA en de waarde van trillingen versnelling werden conform de procedure van de norm EN 60335-1 gemeten. Het aangegeven niveau van trillingen ah kan voor de voorlopige beoordeling van de blootstelling aan trillingen gebruikt worden. Het aangegeven niveau van trillingen is kenmerkend alleen voor de basis toepassingsgebieden van het toestel. Bij toepassing voor andere doeleinden of met andere werktuigen kan het trillingenniveau veranderen. Gebrekkig of niet regelmatig onderhoud kunnen eveneens de blootstelling aan trillingen tijdens het werk verhogen. De bovenstaande omstandigheden kunnen de blootstelling aan trillingen tijdens het werk verhogen.

Om de blootstelling aan trillingen goed te schatten, neem de periodes van het uitzetten van het toestel of de periodes van het aanzetten zonder gebruik in acht. Na uitgebreide schatting van alle factoren kan de totale blootstelling aan trillingen aanzienlijk lager zijn. Voer de extra veiligheidsmaatregelen in om de gebruiker tegen de risico’s van trillingen te beschermen, zoals: onderhoud van het elektrogereedschap en werktuigen, verzekering van de juiste temperatuur van de handen, juiste organisatie van het werk.

MILIEUBESCHERMING De elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden afgevoerd, maar moeten voor het hergebruik in aangepaste faciliteiten worden gebracht. Nodige informatie kunt u bij de verkoper of plaatselijke autoriteiten verkrijgen. De afgedankte elektrische en elektronische apparatuur bevat stoffen gevaarlijk voor het milieu. De apparatuur die niet aan recycling wordt onderworpen, vormt een potentiële bedreiging voor het milieu en de menselijke gezondheid. Li-Ion Accu’s / batterijen dienen niet tezamen met huisafval verzameld te worden. Het is verboden om het in het vuur of water te werpen. Beschadigde of afgedankte accu’s dienen op een juiste manier gerecycleerd te worden volgens de geldende richtlijn inzake utilisatie van accu’s en batterijen.

Batterijen dienen volledig ontladen bij inzamelpunten te worden ingeleverd, indien de batterijen niet volledig ontladen zijn, dienen ze tegen kortsluiting te worden beschermd. Gebruikte batterijen kunnen gratis worden ingeleverd bij commerciële locaties. De koper van de goederen is verplicht de gebruikte batterijen terug te geven. * Wijzigingen voorbehouden. „Topex Groep Vennootschap met beperkte aansprakelijkheid [Grupa Topex Spółka z ograniczoną odpowiedzialnością]” Commanditaire Vennootschap [Spółka komandytowa] met zetel te Warszawa, ul. Pograniczna 2/4 (verder: „Topex Groep”) deelt u mede, dat alle auteursrechten op de inhoud van deze gebruiksaanwijzing (verder: „Gebruiksaanwijzing”), waaronder de tekst, geplaatste foto’s, schema’s, tekeningen, alsook de opbouw aan Topex Groep behoren en worden op basis van de Wet van 4 februari 1994 inzake auteursrechten en aanverwante rechten (Stb.
