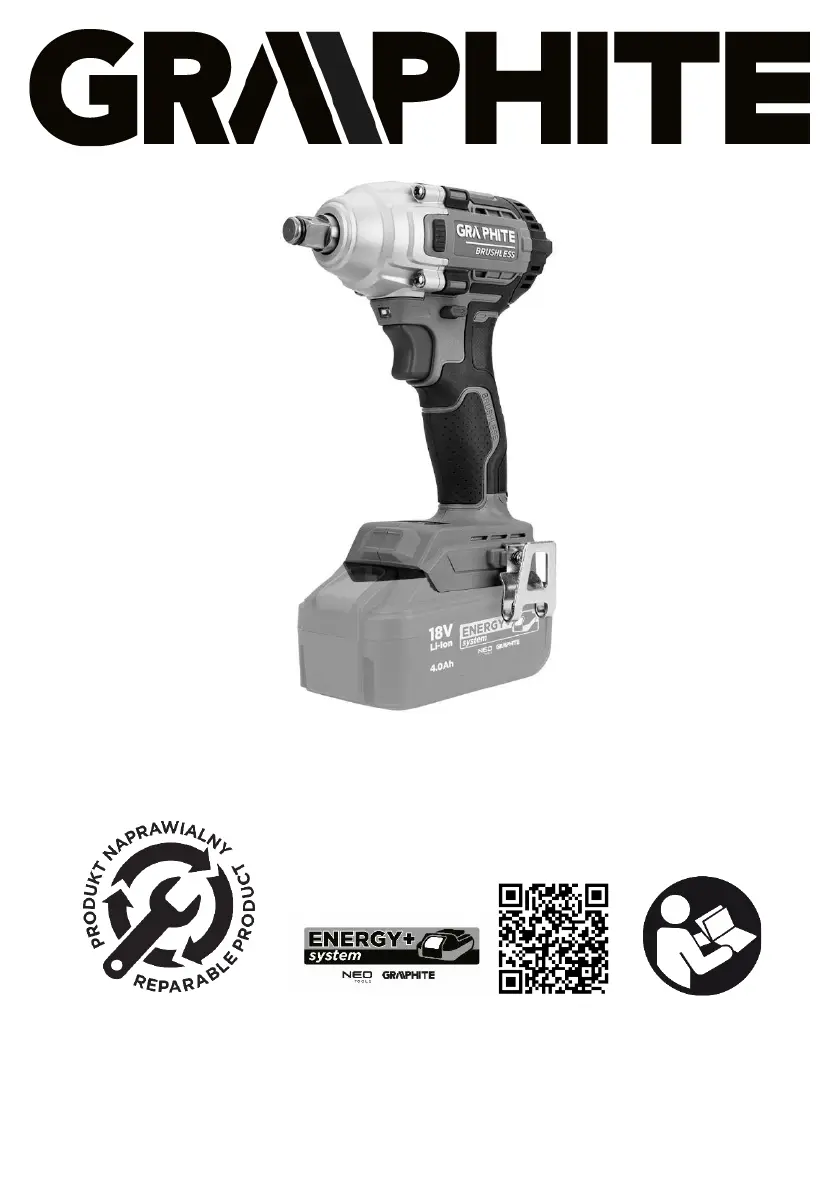

Graphite Energy+ 58G028 Handleiding

46 Lukawiecki Hubert Rappresentante della documentazione tecnica di GTX Poland Varsavia, 2024-05-10 NL VERTALING (GEBRUIKERS)HANDLEIDING Draadloze slagmoersleutel 58G028-1 AANDACHT, LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET ELEKTRISCHE GEREEDSCHAP GEBRUIKT EN BEWAAR HEM VOOR VERDER GEBRUIK. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN Draag gehoorbescherming en een veiligheidsbril tijdens het werken met het gereedschap. Blootstelling aan lawaai kan gehoorverlies veroorzaken. Metaalvijlsel en andere rondvliegende deeltjes kunnen blijvend oogletsel veroorzaken. Gebruik het apparaat met de bijgeleverde extra handgrepen, indien beschikbaar. Zorg dat het apparaat tijdens het gebruik niet de controle verliest. AANVULLENDE REGELS VOOR VEILIG WERKEN • Gebruik het ingeschakelde elektrische gereedschap niet op de moer/bout. Het draaiende gereedschap kan van de moer of bout afglijden.

• Let er bij het bevestigen van werkgereedschap op dat het correct en stevig in de gereedschapshouder wordt geplaatst. Dit kan leiden tot losraken en controleverlies tijdens het gebruik. • Houd het elektrische gereedschap stevig vast bij het vast- en losdraaien van schroeven, want er kunnen korte hoge reactiemomenten optreden. • Verander de draairichting van de spindel van het elektrische gereedschap niet terwijl het draait. Anders kan het elektrische apparaat beschadigd raken. • Gebruik een zachte, droge doek om het apparaat schoon te maken. Gebruik nooit een reinigingsmiddel of alcohol. VEILIGHEIDSTIPS VOOR BATTERIJEN • Bij beschadiging en onjuist gebruik van de batterij kunnen gassen vrijkomen. Ventileer de ruimte, raadpleeg een arts in geval van ongemak. Gassen kunnen de luchtwegen beschadigen. • Bij onjuist gebruik kan er elektrolyt uit de batterij lekken.

Als er per ongeluk contact optreedt, moet de elektrolyt met overvloedig water worden afgespoeld. Raadpleeg bij contact met de ogen bovendien een arts. Gelekt elektrolyt kan oogirritatie of brandwonden veroorzaken.

• Open de batterij niet - er bestaat gevaar voor kortsluiting. • Gebruik de batterij niet in de regen. • Houd de batterij altijd uit de buurt van een warmtebron. Laat de batterij niet gedurende langere tijd achter in een omgeving met hoge temperaturen (in direct zonlicht, in de buurt van radiatoren of ergens waar de temperatuur hoger is dan 50°C). VEILIGHEIDSTIPS VOOR DE ACCULADER • Deze apparatuur is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, emotionele of mentale capaciteiten, of personen zonder ervaring of bekendheid met de apparatuur, tenzij onder toezicht of in overeenstemming met de instructies voor gebruik van de apparatuur die zijn verstrekt door degenen die verantwoordelijk zijn voor de veiligheid. • Houd kinderen in de gaten zodat ze niet met de apparatuur spelen. • De oplader mag niet worden blootgesteld aan vocht of water.

Als er water in de oplader komt, neemt het risico op schokken toe. De lader mag alleen binnenshuis in droge ruimtes worden gebruikt. • Haal de stekker van de oplader uit het stopcontact voordat u onderhoud of reiniging uitvoert. • Gebruik de oplader niet op een ontvlambare ondergrond (zoals papier, textiel) of in de buurt van ontvlambare stoffen. Door de temperatuurstijging van de oplader tijdens het opladen bestaat er brandgevaar. • Controleer elke keer voor gebruik de staat van de oplader, de kabel en de stekker. Als er schade wordt aangetroffen - gebruik de lader dan niet. Probeer de lader niet te demonteren. Alle reparaties moeten worden toevertrouwd aan een erkende servicewerkplaats. Een onjuiste installatie van de lader kan elektrische schokken of brand veroorzaken.

• Kinderen en lichamelijk, emotioneel of geestelijk gehandicapte personen, evenals andere personen van wie de ervaring of kennis niet volstaat om de lader met alle veiligheidsmaatregelen te bedienen, mogen de lader niet bedienen zonder toezicht van een verantwoordelijke persoon.

Anders bestaat het gevaar dat het apparaat verkeerd wordt gebruikt, met letsel tot gevolg. • Haal de stekker uit het stopcontact als de oplader niet wordt gebruikt. Opmerking: Het apparaat wordt gebruikt voor gebruik binnenshuis. Ondanks het gebruik van een veilig ontwerp door het ontwerp, het gebruik van veiligheidsmaatregelen en extra beschermende maatregelen, bestaat er altijd een risico op restletsel tijdens het gebruik. Li-Ion-batterijen kunnen gaan lekken, in brand vliegen of exploderen als ze worden verhit tot hoge temperaturen of als er kortsluiting optreedt. Bewaar ze niet in de auto tijdens warme en zonnige dagen. Open de accu niet. Li-Ion-batterijen bevatten elektronische apparaten, waardoor de batterij in brand kan vliegen of kan exploderen. BESCHRIJVING VAN DE GEBRUIKTE PICTOGRAMMEN 1. Lees de gebruiksaanwijzing voor gebruik. 2.

Het product voldoet aan de eisen van EU-richtlijnen. 3. Gebruik oog- en gehoorbescherming. 4. Buiten bereik van kinderen bewaren 5. Koppel de batterij los van het apparaat BESCHRIJVING VAN GRAFISCHE ELEMENTEN De nummering hieronder verwijst naar de elementen op de tekeningen: 1. Arbor voor het bevestigen van sockets 2. LED-verlichting 3. Schakelaar 4. Versnellingspookschakelaar 5. Borstelloze motor 6. Schakelaar draairichting 7. Riemclip 8. Batterijvergrendelknop 9. Oplaadbare batterij (niet meegeleverd) BESCHRIJVING VAN HET APPARAAT De slagmoersleutel is een elektrisch gereedschap op batterijen. Hij wordt aangedreven door een borstelloze gelijkstroommotor in combinatie met een planetaire tandwielkast. Het ontwerp van de onderdelen van de sleutel garandeert een langdurig gebruik.

Het mechanisme dat verantwoordelijk is voor het hoge koppel genereert het in de vorm van een kortstondige perifere impact, en de impact van het apparaat op de handen van de gebruiker tijdens het schroeven is laag. De sleutel is ontworpen voor algemeen gebruik bij servicewerkzaamheden zoals motorvoertuigen, montage- en reparatiewerkzaamheden. Gebruik het elektrische apparaat niet in strijd met de bestemming. INHOUD • Slagmoersleutel 1 stuk. • Gebruiksaanwijzing 1 stuk. WERKING VAN HET APPARAAT De batterij verwijderen / hanteren Om de batterij te verwijderen, drukt u op de knop op de batterij en schuift u deze uit de aansluiting. Om de batterij te plaatsen, lijnt u de batterijcontacten uit met de groeven in de sleuf en plaatst u de batterij totdat de bevestigingsknop hoorbaar vastklikt. De batterij opladen.

47 De batterij moet worden opgeladen bij een omgevingstemperatuur van 4 - 40°C. Een nieuwe batterij of een batterij die lange tijd niet is gebruikt, bereikt het volledige vermogen na ongeveer 3 - 5 laad- en ontlaadcycli. Verwijder de batterij uit het apparaat. • Steek de lader in een 230 V stopcontact. Na het inschakelen gaat er een groene LED branden op de lader om aan te geven dat de spanning is aangesloten. • Nadat de batterij in de oplader is geplaatst, gaat de rode LED branden om aan te geven dat de batterij wordt opgeladen. • Zodra de batterij is opgeladen, wordt de LED op de oplader groen. • De acculader wordt niet automatisch uitgeschakeld als de accu volledig is opgeladen. De groene LED op de oplader blijft branden totdat deze wordt losgekoppeld van de voeding. • De batterij mag niet langer dan 8 uur worden opgeladen.

Als dit langer duurt, kunnen de batterijcellen beschadigd raken. De oplader schakelt niet automatisch uit als de batterij volledig is opgeladen. Haal de stekker uit het stopcontact voordat u de accu uit de oplader haalt. Vermijd opeenvolgende korte ladingen. Laad de batterijen niet op na kort gebruik van het apparaat. Een aanzienlijke afname van de tijd tussen noodzakelijke oplaadbeurten geeft aan dat de batterij versleten is en vervangen moet worden. • Tijdens het opladen worden de batterijen warm. Voer geen werkzaamheden uit direct na het opladen - wacht tot de accu op kamertemperatuur is. Dit voorkomt schade aan de accu. • Een batterij die nieuw is of lange tijd niet is gebruikt, bereikt pas na ongeveer 5 laad-/ontlaadcycli zijn volledige capaciteit. Aanduiding laadstatus batterij De batterij is uitgerust met een laadstatusindicatie (3 LED's).

Als slechts 1 LED brandt, betekent dit dat de batterij leeg is en moet worden opgeladen. In-/uitschakelen Het apparaat wordt ingeschakeld door op de schakelaar (3) te drukken en uitgeschakeld door de druk los te laten. Snelheidsregeling Het spiltoerental wordt geregeld door de hoeveelheid druk die op de schakelaar wordt uitgeoefend te regelen en het tandwiel (4) elektronisch te schakelen. Wanneer het apparaat wordt ingeschakeld, wordt de maximumsnelheid ingesteld (drie LED's branden). Druk op de knop (4) minimale snelheid (één LED brandt) Als u nogmaals op de knop (4) drukt, wordt de tussensnelheid verhoogd (twee LED's branden. Schakelen Het apparaat heeft een elektronische versnellingspook. Bediening met de wijzers van de klok is mogelijk in een bereik van drie versnellingen, die worden gewijzigd met de knop (4) Het display toont de waarde van de versnelling op dat moment.

• Versnelling 1: 0 - 1600 tpm • Versnelling 2: 0 - 2000 tpm • Versnelling 3: 0 - 2600 tpm Maximale toerentalwaarden hierboven en in de vermogenstabel van deze handleiding. De mate van linksom draaien kan niet worden gewijzigd door tandwielen, maar alleen door kracht te zetten op de schakelaar tot de maximale waarde van het apparaat. Rotatierichting • De draairichtingschakelaar (6) bevindt zich boven de schakelaar. • De draairichting rechts/links wijzigen. o aan de rechterkant - naar rechts draaien - vastdraaien o linkerzijde - naar links draaien - losdraaien • De schakelaar is voorzien van een vergrendelingsmechanisme om te voorkomen dat hij per ongeluk wordt ingedrukt tijdens de werking van de spindel. Als de schakelaar in de middelste stand staat, is hij vergrendeld. Lamp Het apparaat is uitgerust met een verlichting van het werkgebied (2).

De lamp gaat aan wanneer de schakelaar (3) wordt ingedrukt. Als je de knop loslaat, gaat de lamp na een paar seconden automatisch uit. Montage van het uitrustingsstuk Opmerking: zorg dat het apparaat is uitgeschakeld voordat u het in elkaar zet.

Verwijder de batterij voor installatie. Schuif de dop van de juiste maat op de gereedschapshouder (1) totdat deze hoorbaar vastklikt. Controleer of de dop goed vastzit door er lichtjes aan te trekken. Opmerking: gebruik alleen stopcontacten met de juiste maat. Gebruik indien nodig een verloopstekker. De riemclip monteren Het apparaat is uitgerust met een clip waarmee het aan een riem kan worden bevestigd. Indien nodig kan de clip worden verwijderd en geïnstalleerd door de montageschroef vast/los te draaien. ONDERHOUD EN OPSLAG • Het wordt aanbevolen om het apparaat onmiddellijk na elk gebruik schoon te maken. • Gebruik geen water of andere vloeistoffen om schoon te maken. • Reinig het elektrische apparaat, de accu en de oplader met een droge doek of blaas met perslucht onder lage druk. • Gebruik geen reinigingsmiddelen of oplosmiddelen, want deze kunnen plastic onderdelen beschadigen.

• Maak de ventilatiesleuven in de motorbehuizing regelmatig schoon om oververhitting van het apparaat te voorkomen. • Bewaar het elektrische gereedschap altijd op een droge plaats buiten het bereik van kinderen. • Bewaar het apparaat met verwijderde batterij. • Opmerking: alle soorten defecten moeten worden gerepareerd door de geautoriseerde service van de fabrikant. RATINGS Accu-slagmoersleutel 58G028-1 Parameter Waarde Accuspanning 18 V DC Maximumsnelheid (versnelling I / II / III) 1600/2000/2600 min-1 Impactfrequentie (versnelling I / II / III) 2000/2500/3300 BPM Aanhaalmoment (tandwiel I / II / III) 180/280/320 Nm Gereedschapshouder square ½ '' Max.

koppel losschroeven Aanspanning 330 Nm Beschermingsklasse III Massa 1,1 kg Jaar van productie 2024 58G028-1 geeft zowel het type als de machineaanduiding aan GELUIDS- EN TRILLINGSGEGEVENS Geluidsdrukniveau LpA = 98,02 dB(A) K= 3 dB(A) Geluidsvermogen LwA = 106,02 dB(A) K= 3 dB(A) Waarde van trillingsversnellingen ah = 1,256 m/s2 K= 1,5 m/s2 Informatie over geluid en trillingen Het door het toestel uitgestraalde geluidsniveau wordt beschreven door: uitgestraald geluidsdrukniveau LpA en geluidsvermogensniveau LwA (waarbij K de meetonzekerheid aangeeft). De door het toestel uitgezonden trillingen worden beschreven door de waarde van de trillingsversnellingen ah (waarbij K staat voor de meetonzekerheid). Het geluidsdrukemissieniveau LpA , het geluidsvermogensniveau LwA en de trillingsversnellingswaarde ah die in deze handleiding worden gegeven, zijn gemeten in overeenstemming met IEC 62841-1.

Het opgegeven trillingsniveau ah kan worden gebruikt om apparatuur te vergelijken en om een voorlopige beoordeling te maken van de blootstelling aan trillingen. Het opgegeven trillingsniveau is alleen representatief voor de basistoepassingen van het apparaat. Als het apparaat voor andere toepassingen of met ander gereedschap wordt gebruikt, kan het trillingsniveau veranderen. Hogere trillingsniveaus worden beïnvloed door onvoldoende of te weinig onderhoud aan het apparaat. De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen tijdens de gehele gebruiksperiode. Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het apparaat is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt.

48 onderhoud van het apparaat en het werkgereedschap, bescherming van de juiste handtemperatuur en een goede organisatie van het werk. MILIEUBESCHERMING Elektrisch aangedreven producten mogen niet met het huisvuil worden weggegooid, maar moeten worden ingeleverd bij de daarvoor bestemde inzamelpunten. Neem contact op met uw productdealer of de plaatselijke autoriteiten voor informatie over afvalverwijdering. Afgedankte elektrische en elektronische apparatuur bevat stoffen die inert zijn voor het milieu. Apparatuur die niet wordt gerecycled, vormt een potentiële bedreiging voor het milieu en de menselijke gezondheid.

"GTX Polen Spółka z ograniczoną odpowiedzialnością Spółka komandytowa met hoofdkantoor in Warschau, 2/4 Pograniczna Street (hierna: "GTX Polen") informeert dat alle auteursrechten op de inhoud van deze handleiding (hierna: "Handleiding"), met inbegrip van maar niet beperkt tot. Alle auteursrechten op de inhoud van deze handleiding (hierna te noemen "handleiding"), met inbegrip van maar niet beperkt tot de tekst, foto's, diagrammen, tekeningen, evenals de samenstelling ervan, behoren uitsluitend tot GTX Polen en zijn onderworpen aan de wettelijke bescherming op grond van de wet van 4 februari 1994 inzake het auteursrecht en de naburige rechten (d. w. z. Journal of Laws 2006 nr. 90 Item 631, zoals gewijzigd).

02-285 Warschau Product: Slagmoersleutel Model: 58G028-1 Handelsnaam: GRAPHITE Serienummer: 00001 ÷ 99999 Het hierboven beschreven product voldoet aan de volgende documenten: Machinerichtlijn 2006/42/EG Richtlijn elektromagnetische compatibiliteit 2014/30/EU RoHS-richtlijn 2011/65/EU zoals gewijzigd door Richtlijn 2015/863/EU En voldoet aan de eisen van standaarden: EN 62841-1:2015+A11; EN 62841-2-2:2014 EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 63000:2018 Deze verklaring is alleen van toepassing op de machine zoals die in de handel wordt gebracht en heeft geen betrekking op onderdelen toegevoegd door de eindgebruiker of door hem of haar uitgevoerde acties. Naam en adres van de in de EU woonachtige persoon die gemachtigd is om de technische documentatie op te stellen: Ondertekend namens: Grupa Topex Sp. z o. o. Sp. k.
