Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico: Firmato a nome di: GTX Poland Sp. z o. o. Sp. k. 2/4 Via Pograniczna 02-285 Varsavia Paweł Kowalski Responsabile della qualità di GTX Polonia Varsavia, 2022-11-16 NIDERLAND (NL) VERTALING VAN DE ORIGINELE INSTRUCTIES Snoerloze slagmoersleutel: 58G038 AANDACHT, LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET ELEKTRISCHE APPARAAT GAAT GEBRUIKEN EN BEWAAR HEM ZODAT U HEM LATER KUNT RAADPLEGEN. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN Draag gehoorbescherming en een veiligheidsbril tijdens het werken met het gereedschap. Blootstelling aan lawaai kan gehoorverlies veroorzaken. Metaalvijlsel en andere rondvliegende deeltjes kunnen blijvend oogletsel veroorzaken. Gebruik het apparaat met de bijgeleverde extra handgrepen, indien beschikbaar.

Zorg dat het apparaat tijdens het gebruik niet de controle verliest. AANVULLENDE REGELS VOOR VEILIG WERKEN • Gebruik het ingeschakelde elektrische gereedschap niet op de moer/bout. Het roterende gereedschap kan van de moer of bout afglijden.

• Bij het bevestigen van uitrustingsstukken moet erop gelet worden dat ze correct en stevig in de gereedschapshouder zitten. Dit kan leiden tot losraken en controleverlies tijdens het gebruik. • Houd het elektrische gereedschap stevig vast bij het vast- en losdraaien van schroeven, omdat er korte hoge reactiekoppels kunnen optreden. • Verander de draairichting van de spindel van het elektrische gereedschap niet terwijl het draait. U loopt het risico het elektrische gereedschap te beschadigen. • Gebruik een zachte, droge doek om het apparaat schoon te maken. Gebruik nooit een schoonmaakmiddel of alcohol. VEILIGHEIDSINSTRUCTIES BETREFFENDE DE BATTERIJ • Bij beschadiging en onjuist gebruik van de batterij kunnen gassen vrijkomen. Ventileer de ruimte, raadpleeg een arts in geval van ongemak. De gassen kunnen de luchtwegen beschadigen.

• Bij onjuist gebruik kan er elektrolyt uit de batterij lekken. Als dit toch gebeurt, moet de elektrolyt met veel water worden gespoeld. Raadpleeg bij contact met de ogen bovendien een arts. Gelekt elektrolyt kan oogirritatie of brandwonden veroorzaken. • Open de batterij niet - er bestaat gevaar voor kortsluiting. • Gebruik de batterij niet in de regen. • Houd de batterij altijd uit de buurt van een warmtebron. Laat de batterij niet gedurende langere tijd achter in een omgeving met hoge temperaturen (in direct zonlicht, in de buurt van radiatoren of ergens waar de temperatuur hoger is dan 50°C).

VEILIGHEIDSINSTRUCTIES VOOR DE ACCULADER • Deze apparatuur is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of met gebrek aan ervaring of vertrouwdheid met de apparatuur, tenzij onder toezicht of in overeenstemming met de gebruiksinstructies van degenen die verantwoordelijk zijn voor de veiligheid. • Houd kinderen in de gaten zodat ze niet met de apparatuur spelen. • De lader mag niet worden blootgesteld aan vocht of water.

Het binnendringen van water in de lader verhoogt het risico op schokken. De lader mag alleen binnenshuis in droge ruimtes worden gebruikt. • Haal de stekker van de oplader uit het stopcontact voordat u onderhoud of reiniging uitvoert. • Gebruik de oplader niet op een ontvlambaar oppervlak (bijv. papier, textiel) of in de buurt van ontvlambare stoffen. Door de temperatuurstijging van de oplader tijdens het opladen bestaat er brandgevaar. • Controleer elke keer voor gebruik de staat van de oplader, de kabel en de stekker. Als er schade wordt geconstateerd - gebruik de lader dan niet. Probeer de lader niet te demonteren. Laat alle reparaties over aan een erkende onderhoudswerkplaats. Een onjuiste installatie van de lader kan leiden tot een risico op elektrische schokken of brand.

• Kinderen en lichamelijk, emotioneel of geestelijk gehandicapte personen, evenals andere personen van wie de ervaring of kennis onvoldoende is om de lader met alle veiligheidsmaatregelen te bedienen, mogen de lader niet bedienen zonder toezicht van een verantwoordelijke persoon. Anders bestaat het gevaar dat het apparaat verkeerd wordt gebruikt, met letsel tot gevolg. • Haal de stekker uit het stopcontact als de oplader niet wordt gebruikt. ATTENTIE: Het apparaat is ontworpen voor gebruik binnenshuis. Ondanks het gebruik van een inherent veilig ontwerp, het gebruik van veiligheidsmaatregelen en extra beschermende maatregelen, is er altijd een restrisico op letsel tijdens het werk. Li-Ion-batterijen kunnen gaan lekken, in brand vliegen of exploderen als ze te warm worden of als er kortsluiting optreedt. Bewaar ze niet in de auto tijdens warme en zonnige dagen. Open de accu niet.

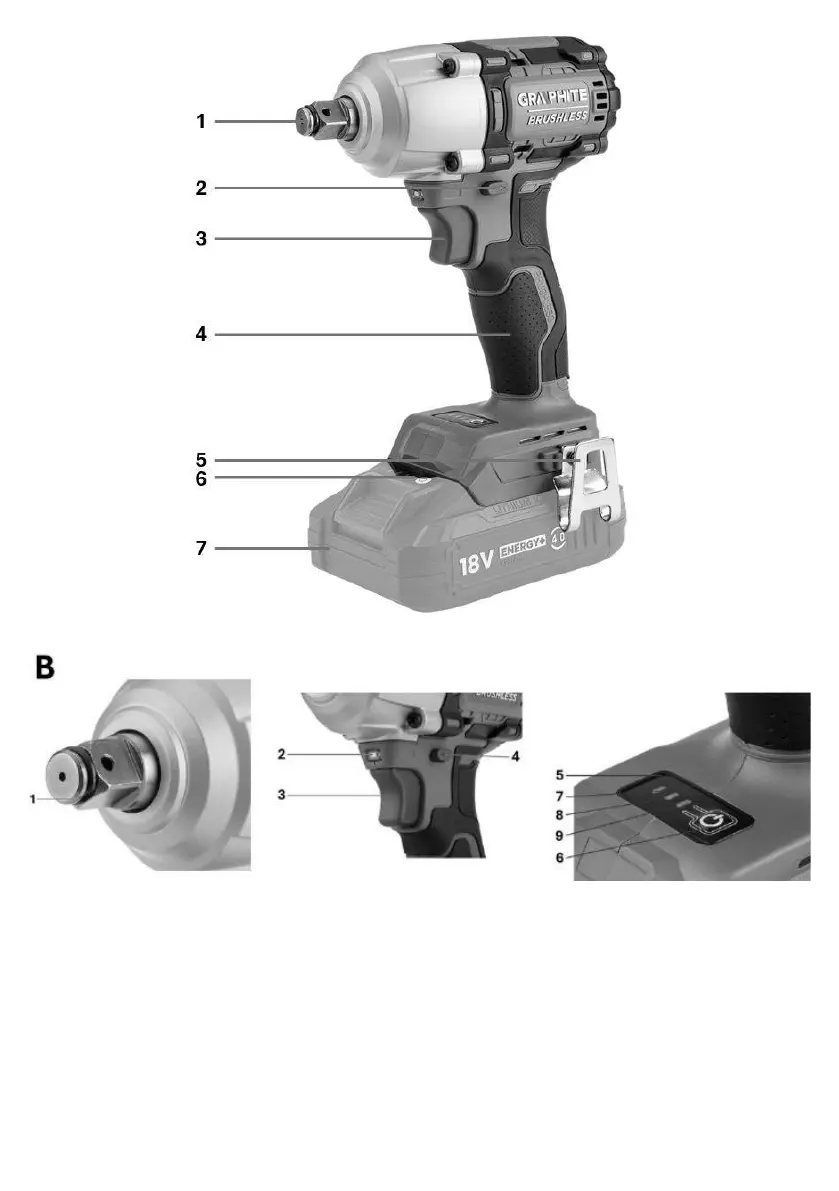

50 1. Lees voor gebruik de gebruiksaanwijzing. Het product voldoet aan de eisen van EU-richtlijnen. 3. draag oog- en gehoorbescherming. 4. draag beschermende handschoenen 5. Beschermen tegen kinderen 6. Niet met het huishoudelijk afval weggooien 7. recyclebaar 8. voor werk binnenshuis BESCHRIJVING VAN DE GRAFISCHE ELEMENTEN De nummering hieronder verwijst naar de elementen op de tekeningen: Figuur A 1. Gereedschapshouder 1/2'' 2. Schakelaar om draairichting te veranderen 3. Schakelaar, snelheidsregeling 4. Hoofdhandvat 5. Bevestiging 6. Knop voor batterijstatus 7. Akumulaotr (niet inbegrepen) 8. Verlichting werkgebied Figuur B 1. Gereedschapshouder 1/2'' 2. Verlichting van het werkgebied 3. Schakelaar, snelheidsregeling 4. Omkeerschakelaar 5. Schakelpaneel 6. Versnellingspookknop 7. Uitvoeren I 8. Uitvoeren II 9.

Uitvoeren III * Er kunnen verschillen zijn tussen de afbeelding en het daadwerkelijke product. BESCHRIJVING VAN HET APPARAAT De slagmoersleutel is een elektrisch gereedschap op batterijen. Hij wordt aangedreven door een borstelloze gelijkstroommotor met planetaire tandwielkast. Het ontwerp van de onderdelen van de moersleutel garandeert een lange levensduur. Op het handvat van de moersleutel kunnen doppen van verschillende lengtes worden gemonteerd, die 1/2'' vierkante handvatten hebben. Het mechanisme dat verantwoordelijk is voor het hoge koppel genereert dit in de vorm van een kortstondige perifere impact, en de impact van het apparaat op de handen van de gebruiker tijdens het schroeven is laag. De moersleutel is ontworpen voor algemeen gebruik bij servicewerkzaamheden aan bijvoorbeeld motorvoertuigen, assemblage- en reparatiewerkzaamheden.

• Het apparaat wordt geleverd zonder batterij WERKING VAN HET APPARAAT De batterij verwijderen / plaatsen Om de batterij te verwijderen, drukt u op de knop op de batterij en schuift u deze uit de aansluiting. Om de batterij te plaatsen, lijnt u de batterijcontacten uit met de groeven in de aansluiting en plaatst u de batterij totdat de klemknop hoorbaar vastklikt. Het apparaat is geschikt voor gebruik met ENERGY+ batterijen 58G001-1, 58G004-1, 58G086-1, 58GE152, 58G004 en 58G001. De batterij opladen De batterij moet worden opgeladen bij een omgevingstemperatuur tussen 4 - 40°C. Een nieuwe batterij of een batterij die lange tijd niet is gebruikt, bereikt het volledige vermogen na ongeveer 3 - 5 laad- en ontlaadcycli. Verwijder de batterij uit het apparaat. • Steek de lader in een 230 V AC stopcontact.

Als de lader is ingeschakeld, gaat er een groene LED branden op de lader om aan te geven dat de spanning is aangesloten. • Als de batterij in de oplader wordt geplaatst, gaat er een rode LED branden om aan te geven dat de batterij wordt opgeladen. • Zodra de batterij is opgeladen, licht de LED op de oplader groen op. • De acculader wordt niet automatisch uitgeschakeld als de accu volledig is opgeladen. De groene LED op de lader blijft branden totdat de lader wordt losgekoppeld van de voeding. • De batterij mag niet langer dan 8 uur worden opgeladen. Als dit langer duurt, kunnen de batterijcellen beschadigd raken. De oplader schakelt niet automatisch uit als de batterij volledig is opgeladen. Koppel de voeding los voordat u de batterij uit het stopcontact haalt. Vermijd opeenvolgende korte ladingen. Laad de batterijen niet op nadat u het apparaat korte tijd hebt gebruikt.

Als de tijd tussen twee oplaadbeurten aanzienlijk korter wordt, is de batterij versleten en moet deze worden vervangen. • Tijdens het opladen worden de batterijen warm. Voer geen werkzaamheden uit direct na het opladen - wacht tot de accu op kamertemperatuur is.

Dit voorkomt schade aan de batterij. Aanduiding laadstatus batterij De batterij is uitgerust met een laadstatusindicatie (3 LED's). Om de oplaadstatus van de batterij te controleren, drukt u op de knop voor de oplaadstatusindicator. Als alle LED's branden, is het oplaadniveau van de batterij hoog. Het branden van 2 LED's duidt op gedeeltelijke ontlading. Als er maar 1 diode brandt, betekent dit dat de batterij leeg is en moet worden opgeladen. Batterijtypen en -capaciteiten Type batterij 58G001 58G001-1 58G004 58G004-1 58G086-1 58GE152 Batterijcapaciteit 2 Ah 4 Ah 6 Ah 8 Ah Werktijd 31 min 62 min 93 min 130 min In-/uitschakelen Het apparaat wordt ingeschakeld door op de schakelaar te drukken en uitgeschakeld door de druk los te laten.

Snelheidsregeling De spindelsnelheid wordt geregeld door de hoeveelheid druk die op de schakelaar wordt uitgeoefend te regelen en de versnelling elektronisch te veranderen. Versnelling inschakelen Het apparaat heeft elektronisch schakelen. Er kan met de klok mee worden geschakeld in een bereik van drie versnellingen, die worden gewijzigd met de knop fig. B6. Het display fig. B5 toont de waarde van de versnelling op dat moment. Om te schakelen moet de schakelaar licht worden ingedrukt zodat de versnellingsaanduiding oplicht fig. Pas dan kan de versnelling op de gewenste waarde worden ingesteld. • 1e versnelling: 0 - 1600 tpm (LED brandt, afb. B7) • 2e versnelling: 0 - 2100 tpm (LED brandt Afb. B7, B8) • 3e versnelling: 0 - 2600 tpm (verlichte LED afb.

A2 wanneer de schakelaar wordt ingedrukt: • bocht naar rechts - vastdraaien • linksom draaien - losdraaien • De schakelaar is voorzien van een vergrendelingsmechanisme om te voorkomen dat hij per ongeluk wordt ingedrukt terwijl de spindel draait. Als de schakelaar in de middelste stand staat, is hij vergrendeld. Lamp Het apparaat is uitgerust met een verlichting van het werkgebied fig. A8. De lamp gaat aan wanneer de schakelaar wordt ingedrukt fig. A3. Wanneer de druk op de knop wordt losgelaten, schakelt de lamp na enkele seconden automatisch uit. Montage van het uitrustingsstuk Opmerking: zorg ervoor dat het gereedschap is uitgeschakeld voordat je het monteert. Verwijder de accu voor montage. Schuif de juiste maat mof op de gereedschapshouder Fig. A1 totdat deze hoorbaar vastklikt.

51 Controleer of de mof goed vastzit door licht aan de mof te trekken. Opmerking: Gebruik alleen contactdozen met de juiste maat. Gebruik indien nodig een busadapter. Riemclip Het apparaat is uitgerust met een clip waarmee het aan een riem kan worden bevestigd. Indien nodig kan de clip worden verwijderd en aangebracht door de bevestigingsschroef vast/los te draaien. ONDERHOUD EN OPSLAG • Het wordt aanbevolen om het apparaat onmiddellijk na elk gebruik schoon te maken. • Gebruik geen water of andere vloeistoffen om schoon te maken. • Reinig het elektrische apparaat, de accu en de oplader met een droge doek of blaas deze door met perslucht onder lage druk. • Gebruik geen reinigingsmiddelen of oplosmiddelen, want deze kunnen de plastic onderdelen beschadigen. • Maak de ventilatiesleuven in de motorbehuizing regelmatig schoon om oververhitting van het apparaat te voorkomen.

• Bewaar het elektrische gereedschap altijd op een droge plaats buiten het bereik van kinderen. • Bewaar het apparaat met verwijderde batterij. • Opmerking: Elk type storing moet worden verholpen door een erkende servicewerkplaats van de fabrikant. BEOORDELINGSGEGEVENS Slagmoersleutel 58G038 Parameter Waarde Type motor Borstelloos Accuspanning 18 V DC Onbelaste snelheid (1e versnelling/ 2e versnelling/ 3e versnelling) 0-1600/0-2100/0-2600 min-1 Aandraaimoment (1e versnelling/ 2e versnelling/ 3e versnelling) 200/300/420 Nm Impactfrequentie 2000/2600/3300 min-1 Gereedschapshouder ½'' vierkant Max.

losdraaimoment 450 Nm Beschermingsklasse III Massa 1,3 kg Jaar van productie 2025 58G038 geeft zowel het type als de machineaanduiding aan GELUIDS- EN TRILLINGSGEGEVENS Geluidsdrukniveau (schroevendraaiermodus) LpA= 72,86 dB(A) K= 3 dB(A) Geluidsdrukniveau (slagmoermodus) LpA= 98,38 dB(A) K= 3 dB(A) Geluidsvermogensniveau (schroevendraaiermodus) LwA= 80,86 dB(A) K= 3 dB(A) Geluidsvermogensniveau (slagmoermodus) LwA= 106,38 dB(A) K= 3 dB(A) Waarde trillingsversnelling (schroevendraaiermodus) ah= 1,129 m/s2 K= 1,5 m/s2 Waarde trillingsversnelling (modus slagmoersleutel) ah= 33,13 m/s2 K= 1,5 m/s2 Informatie over geluid en trillingen Het geluidsemissieniveau van de apparatuur wordt beschreven door: het uitgestraalde geluidsdrukniveau LpA en het geluidsvermogenniveau LwA (waarbij K de meetonzekerheid is).

Trillingen die door de apparatuur worden uitgestraald, worden beschreven door de trillingsversnellingswaarde ah (waarbij K de meetonzekerheid is). Het geluidsdrukniveau LpA, het geluidsvermogenniveau LwA en de trillingsversnellingswaarde ah in deze instructies zijn gemeten in overeenstemming met IEC 62841-1. Het opgegeven trillingsniveau ah kan worden gebruikt voor het vergelijken van apparatuur en voor een voorlopige beoordeling van de blootstelling aan trillingen. Het vermelde trillingsniveau is alleen representatief voor het basisgebruik van het apparaat. Als het apparaat voor andere toepassingen of met ander gereedschap wordt gebruikt, kan het trillingsniveau veranderen. Een hoger trillingsniveau wordt beïnvloed door onvoldoende of te weinig onderhoud aan het apparaat.

De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele werkperiode. Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het apparaat is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt.

Als alle factoren nauwkeurig zijn ingeschat, kan de totale blootstelling aan trillingen veel lager uitvallen. Om de gebruiker te beschermen tegen de effecten van trillingen, moeten extra veiligheidsmaatregelen worden genomen, zoals cyclisch onderhoud van de machine en het werkgereedschap, zorgen voor een goede handtemperatuur en een goede werkorganisatie. MILIEUBESCHERMING Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar een geschikte afvalverwerkingsfaciliteit worden gebracht. Neem contact op met de leverancier van uw product of de plaatselijke autoriteiten voor informatie over afvalverwijdering. Afgedankte elektrische en elektronische apparatuur bevat stoffen die niet milieuvriendelijk zijn. Niet-gerecyclede apparatuur vormt een potentieel risico voor het milieu en de menselijke gezondheid.

"GTX Polen Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met maatschappelijke zetel in Warschau, ul. Pograniczna 2/4 (hierna: "GTX Polen") informeert dat alle auteursrechten op de inhoud van deze handleiding (hierna: "handleiding"), met inbegrip van onder andere. Alle auteursrechten op de inhoud van deze handleiding (hierna te noemen "handleiding"), met inbegrip van maar niet beperkt tot de tekst, foto's, diagrammen, tekeningen, evenals de samenstelling ervan, behoren uitsluitend tot GTX Polen en zijn onderworpen aan de wettelijke bescherming op grond van de wet van 4 februari 1994 inzake het auteursrecht en de naburige rechten (d. w. z. Journal of Laws 2006 nr. 90 Item 631, zoals gewijzigd).

02-285 Warschau Product: Slagmoersleutel zonder koolborstels Model: 58G038 Handelsnaam: GRAPHITE Serienummer: 00001 ÷ 99999 Deze conformiteitsverklaring wordt afgegeven onder volledige verantwoordelijkheid van de fabrikant. Het hierboven beschreven product voldoet aan de volgende documenten: Machinerichtlijn 2006/42/EG Richtlijn elektromagnetische compatibiliteit 2014/30/EU RoHS-richtlijn 2011/65/EU zoals gewijzigd door Richtlijn 2015/863/EU En voldoet aan de eisen van de normen: EN 62841-1:2015+A11; EN 62841-2-2:2014; EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 63000:2018 Deze verklaring heeft alleen betrekking op de machine zoals die in de handel wordt gebracht en niet op componenten toegevoegd door de eindgebruiker of later door hem/haar uitgevoerd.
