44 Paweł Kowalski Responsabile della qualità del GTX Poland Varsavia, 2022-04-27 Paweł Kowalski GTX POLAND Responsabile della qualità Varsovie, 2022-04-27 NIDERLAND (NL VERTALING VAN DE ORIGINELE INSTRUCTIES ORBITAAL ZANDER 59G336 LET OP: LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET ELEKTRISCHE APPARAAT GEBRUIKT EN BEWAAR DE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK. VEILIGHEIDSWAARSCHUWINGEN VOOR VLAKSCHUURMACHINES Houd het elektrische apparaat bij de geïsoleerde oppervlakken vast, aangezien het slijpoppervlak in contact kan komen met zijn eigen draad. Beschadiging van de 'stroomvoerende' draad kan resulteren in blootliggende metalen delen van het elektrische gereedschap die 'onder stroom' komen te staan en de bediener kunnen elektrocuteren. Bij het schuren van houten en metalen oppervlakken, bijv. geverfd met loodhoudende verf, kan schadelijk/toxisch stof vrijkomen.

Contact met of inademing van dergelijk stof kan de gezondheid van de gebruiker of omstanders in gevaar brengen. Er moeten geschikte persoonlijke beschermingsmiddelen worden gebruikt, zoals ademhalingsapparatuur en veiligheidsbrillen. Er moet een stofafzuigsysteem worden aangesloten. VOOR GEBRUIK VAN DE MOLEN • Houd de schuurmachine stevig met beide handen vast tijdens het gebruik. • Voordat je de schuurmachine inschakelt, moet je ervoor zorgen dat deze het te bewerken materiaal niet raakt met het schuurpapier. • Voordat u de schuurmachine inschakelt, moet u ervoor zorgen dat het schuurpapier goed vastzit en dat de papierklemhendels in de papierklemstand staan. • Raak geen bewegende delen van de slijpmachine aan. • Zet de slijpmachine na het uitschakelen niet neer voordat de bewegende delen tot stilstand zijn gekomen.

• Gebruik een beschermingsmasker als er stof vrijkomt tijdens het schuren. Stof dat vrijkomt bij het schuren van met lood geverfde oppervlakken, bepaalde houtsoorten en metaal is schadelijk.

• Zwangere vrouwen en kinderen mogen niet in een ruimte komen waar verf met loodverbindingen wordt verwijderd met een schuurmachine. • Het is niet toegestaan om te eten, drinken of roken in een ruimte waar verf met loodverbindingen wordt verwijderd met een schuurmachine. • Het gebruik van lange verlengsnoeren moet worden vermeden. BIJ GEBRUIK VAN DE SLIJPMACHINE • Draag altijd geluiddempende oorbeschermers en een ademhalingstoestel als je met een slijpmachine werkt. • De schuurmachine is niet geschikt voor nat werk. • Controleer voordat u de slijpmachine aansluit op het lichtnet of de schakelknop niet in de aan-stand staat. • Houd het netsnoer van de machine altijd uit de buurt van bewegende delen van de slijpmachine. • Een veiligheidsbril of veiligheidsbril moet worden gebruikt als er met een slijpmachine boven het hoofd van de bediener wordt gewerkt.

• Bij het hanteren van de slijpmachine mag er geen overmatige druk op de slijpmachine worden uitgeoefend waardoor de slijpmachine tot stilstand zou kunnen komen. ATTENTIE: Het apparaat is ontworpen voor gebruik binnenshuis. Ondanks het gebruik van een inherent veilig ontwerp, het gebruik van veiligheidsmaatregelen en extra beschermende maatregelen, is er altijd een restrisico op letsel tijdens het werk. CONSTRUCTIE EN DOEL Oscillerende slijpmachines zijn handgereedschappen met isolatieklasse II. De machines worden aangedreven door een eenfasige commutatormotor. De vlakschuurmachine is ontworpen voor het schuren en polijsten van houten, metalen, kunststof en andere soortgelijke oppervlakken met schuurpapier van de juiste gradatie. Dankzij het gebruik van verschillend gevormde werkvoeten kan zelfs op moeilijk bereikbare plaatsen worden gewerkt.

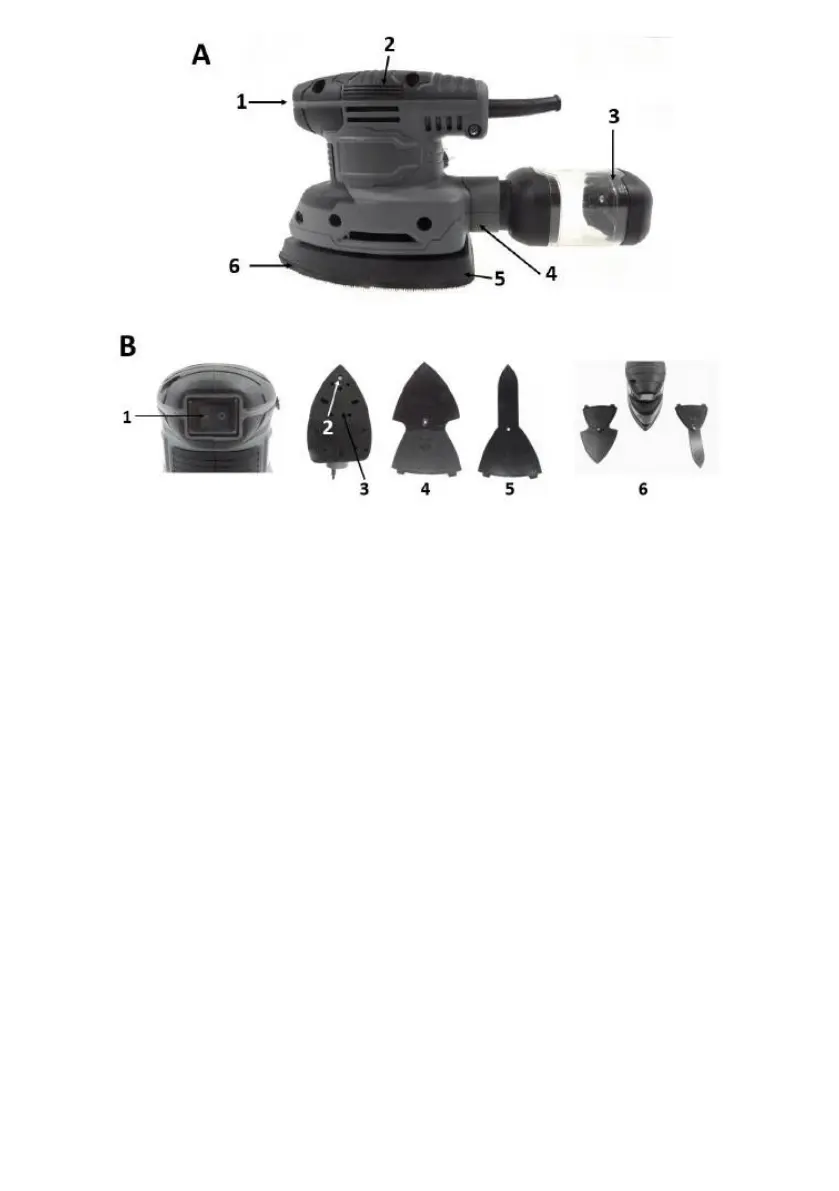

De slijpmachine mag niet worden gebruikt voor het slijpen van materialen die magnesium, asbest of met gips beklede oppervlakken bevatten. BESCHRIJVING VAN DE GRAFISCHE PAGINA'S De nummering hieronder verwijst naar de onderdelen van het apparaat die worden weergegeven op de grafische pagina's van deze handleiding. Fig. A 1. Schakelaar 2. Werkhandvat 3. Stofopvangbak 4. Aansluiting stofafvoer 5. Werkvoet 6. Klittenband om schuurpapier vast te zetten Fig. B 1. Schakelaar 2. Voet bevestigingsschroef 3. Driehoekige voet 4. Driehoekige langwerpige voet 5. Uitgebreide precisievoet * Er kunnen verschillen zijn tussen de tekening en het product. UITLEG VAN DE GEBRUIKTE PICTOGRAMMEN: 1. OPMERKING: Neem speciale voorzorgsmaatregelen. 2. Lees de gebruiksaanwijzing, neem de waarschuwingen en veiligheidsvoorschriften in acht. 3. Tweede beschermingsklasse. 4.

Gebruik persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, stofmasker). 5. Ontkoppel het apparaat voor reparatie. 6. Gebruik beschermende kleding. 7. Bescherm het apparaat tegen vocht. 8. Houd kinderen uit de buurt van het gereedschap. APPARATUUR EN ACCESSOIRES • Driehoekig werkblad, (gemonteerd op machine) langwerpig driehoekig en langwerpig precisiewerkblad 3 stuks. • Container met stofopvangzak 1 stuk. • Schuurpapier, voor elke werkvoet (verschillende gradaties - 9 st. • Voetbevestigingsschroeven 2 stuks. VOORBEREIDING OP HET WERK SELECTIE VAN SCHUURPAPIER Grover schuurpapier is geschikt voor het opruwen van de meeste materialen, terwijl fijner schuurpapier wordt gebruikt voor het afwerken. • Als het oppervlak niet egaal is, begin dan met grofkorrelig papier en ga door tot het oppervlak egaal is.

• Gebruik vervolgens papier met een gemiddelde korrel om de sporen te verwijderen die het papier met de grove korrel heeft achtergelaten. • Gebruik ten slotte fijnkorrelig papier voor de afwerking.

45 TOEPASSING VAN SCHUURPAPIER De schuurmachine heeft een schuurvoet met een zogenaamde klittenbandsluiting, waardoor het schuurpapier gemakkelijk en snel kan worden verwisseld. • Breng het schuurpapier dicht bij de schuurzool Figuur A6 zodat de gaatjes op één lijn liggen met die van de schuurzool en druk aan voor een effectieve stofafzuiging. • Om het schuurpapier te verwijderen, kantel je het naar één kant en trek je eraan. Gebruik geperforeerd schuurpapier zodat het stof het stofafzuigsysteem kan bereiken via de gaten in de werkvoet. Reinig de schuurzool voor elke vervanging van het schuurpapier door stof en andere verontreinigingen van de schuurzool te verwijderen met bijvoorbeeld een borstel of kwast. Bovendien heeft de schuurmachine klemklemmen voor schuurpapier voor vierkante of rechthoekige voeten als je schuurpapier gebruikt dat niet ontworpen is voor klittenband.

• Kies de schuurpapiergradatie die geschikt is voor het geplande werk. • Om het papier zachter te maken, wrijf je met de gladde kant tegen een rand, zoals een tafel. • Plaats het schuurpapier op de schuurvoet (A5). • Zorg ervoor dat de gaten in het schuurpapier en de werkvoet (A5) elkaar volledig overlappen. • Draai de klemmen van de schuurpapierbevestiging vast. • Zorg ervoor dat het schuurpapier goed vastzit. Het schuurpapier moet strak op de schuurmachinevoet passen. Er mag geen speling zijn. Als het papier tijdens het schuren naar buiten trekt, moet de speling worden verwijderd, waardoor de levensduur van de schuurpapierstrook aanzienlijk wordt verlengd. STOFAFZUIGING De vlakschuurmachine is uitgerust met een stofopvangbak om het werkstukoppervlak schoon te houden. • Steek de stofreservoirbevestiging Fig. A3 in de stofuitlaatstomp Fig. A4 en zet hem vast.

Controleer of het stofreservoir goed vastzit op de stofuitlaatpoort door lichtjes aan het stofreservoir te trekken (het stofreservoir is afgedicht met een rubberen O-ring).

Bediening en onderhoud van de molen AAN/UIT De netspanning moet overeenkomen met de spanning op het typeplaatje van de slijpmachine. Inschakelen - schakel de schakelknop in pos. I, afb. B1. Uitschakelen - zet de schakelaar op pos. O. afb. B1 WERKEN MET EEN VLAKSCHUURMACHINE • Tijdens het gebruik moet het volledige slijpoppervlak van de werkvoet op het werkoppervlak rusten. • Oefen gematigde druk uit op de slijpmachine en beweeg deze over het werkstuk in een draaiende beweging, dwars of in de lengterichting. • Gebruik grofkorrelig schuurpapier voor grof werk en fijnkorrelig schuurpapier voor nabewerking. Het type schuurpapier kun je het beste proefondervindelijk kiezen. • Verlaag na het polijsten de druk op de schuurmachine en til deze op boven het werkoppervlak en schakel deze dan pas uit.

WERKING ONDERHOUD Haal de stekker uit het stopcontact voordat u overgaat tot installatie, aanpassing, reparatie of bediening. ONDERHOUD EN OPSLAG • Het wordt aanbevolen om het apparaat onmiddellijk na elk gebruik schoon te maken. • Gebruik geen water of andere vloeistoffen om schoon te maken. • Reinig het apparaat met een borstel of blaas het uit met perslucht onder lage druk. Gebruik geen schoonmaakmiddelen of oplosmiddelen, want deze kunnen de plastic onderdelen beschadigen. • Maak de ventilatiesleuven in de motorbehuizing regelmatig schoon om oververhitting van het apparaat te voorkomen. • Als er overmatige vonken op de commutator ontstaan, laat dan de koolborstels van de motor controleren door een gekwalificeerd persoon. • Bewaar het apparaat altijd op een droge plaats buiten het bereik van kinderen.

UITWISSELING/RUIL VAN WERKTARIEF Afhankelijk van je behoeften en het soort werk dat moet worden uitgevoerd, gebruik je de juiste werkvoet. De soorten werkvoeten op de machine worden getoond in Afb. B 3, 4, 5. • Verwijder de schroeven waarmee de werkvoet vastzit (afb. B2). • Verwijder de voet en plaats deze terug. • Draai de bevestigingsschroeven vast.

Een beschadigde werkvoet moet onmiddellijk worden vervangen. KOOLBORSTELS VERVANGEN Versleten (korter dan 5 mm), verbrande of gebarsten koolborstels van de motor moeten onmiddellijk worden vervangen. Vervang altijd beide borstels tegelijkertijd. Alleen een gekwalificeerd persoon mag de koolborstels vervangen met originele onderdelen. Eventuele defecten moeten worden verholpen door de geautoriseerde servicedienst van de fabrikant.

BEOORDELINGSGEGEVENS Excentrische schuurmachine 59G336 Parameter Waarde Voedingsspanning 230 V AC Voedingsfrequentie 50 Hz Nominaal vermogen 180 W Lengte van voedingskabel ≥3m Maximale onbelaste snelheid 13000 min-1 Afmeting slijpvoet 140x140x80 mm Beschermingsklasse II IP-beschermingsgraad IPX0 Massa 1,03kg Jaar van productie 2025 59G336 geeft zowel het type als de machineaanduiding aan GELUIDS- EN TRILLINGSGEGEVENS Geluidsdrukniveau LpA = 81 dB(A) K= 3 dB(A) Geluidsvermogen LwA = 92 dB(A) K= 3 dB(A) Waarden trillingsversnelling ah = 5,7 m/s2 K= 1,5 m/s2 Informatie over geluid en trillingen Het geluidsemissieniveau van de apparatuur wordt beschreven door: het uitgestraalde geluidsdrukniveau LpA en het geluidsvermogensniveau LwA (waarbij K de meetonzekerheid is).

De trillingen die door de apparatuur worden uitgestraald, worden beschreven door de trillingsversnellingswaarde ah (waarbij K de meetonzekerheid is). Het geluidsdrukemissieniveau LpA , het geluidsvermogensniveau LwA en de trillingsversnellingswaarde ah die in deze instructies worden gegeven, zijn gemeten in overeenstemming met EN 62841-1:2015. Het opgegeven trillingsniveau ah kan worden gebruikt om apparatuur te vergelijken en om een voorlopige beoordeling te maken van de blootstelling aan trillingen. Het vermelde trillingsniveau is alleen representatief voor het basisgebruik van het apparaat. Als het apparaat voor andere toepassingen of met ander gereedschap wordt gebruikt, kan het trillingsniveau veranderen.

Een hoger trillingsniveau wordt beïnvloed door onvoldoende of te weinig onderhoud aan het apparaat. De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele werkperiode. Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het apparaat is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt. Als alle factoren nauwkeurig zijn ingeschat, kan de totale blootstelling aan trillingen veel lager uitvallen. Om de gebruiker te beschermen tegen de effecten van trillingen, moeten extra veiligheidsmaatregelen worden genomen, zoals cyclisch onderhoud van de machine en het werkgereedschap, zorgen voor een goede handtemperatuur en een goede werkorganisatie.

MILIEUBESCHERMING Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar de daarvoor bestemde voorzieningen worden gebracht. Neem contact op met de leverancier van uw product of de lokale overheid voor informatie over afvalverwerking. Afgedankte elektrische en elektronische apparatuur bevat milieu-inerte stoffen. Apparatuur die niet wordt gerecycled, vormt een potentieel risico voor het milieu en de menselijke gezondheid.
