Graphite 58G722 Handleiding

VEILIGHEIDSVOORSCHRIFTEN LET OP: Haal de stekker uit het stopcontact voordat u begint met afstellings-, reparatie- of onderhoudswerkzaamheden (b. v. vervangen van boren). • Draag oorbeschermers bij het impactboren. Blootstelling aan lawaai kan gehoorverlies veroorzaken. • Gebruik de extra handgreep(ken), indien bij het gereedschap geleverd. Losse handgrepen kunnen persoonlijk letsel veroorzaken. • Houd het elektrische apparaat bij geïsoleerde grijpvlakken vast, wanneer u een handeling uitvoert waarbij het snijgereedschap in contact kan komen met verborgen bedrading of het eigen snoer. Als het snijgereedschap in contact komt met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrische apparaat "stroomvoerend" worden en kan de gebruiker een elektrische schok krijgen.

• Controleer het netsnoer iedere keer voordat u het apparaat aansluit; in geval van beschadiging dient u het snoer aan een erkende werkplaats te geven voor vervanging. • Wanneer u het elektrische apparaat bedient, houdt u het met beide handen vast terwijl u een stabiele lichaamshouding aanhoudt. • Vermijd het aanraken van draaiende delen.

Het aanraken van draaiende onderdelen van elektrisch gereedschap, in het bijzonder apparatuur, kan lichamelijk letsel veroorzaken. • Wacht tot het motorapparaat volledig tot stilstand is gekomen voordat u het opbergt. Werkend gereedschap kan vastlopen en verlies van controle over het motorapparaat veroorzaken. • In geval van vastzittende gereedschappen onmiddellijk het elektrische gereedschap uitschakelen; wees ook voorbereid op een hoog reactiekoppel. • Bevestig het bewerkte materiaal op een stabiele ondergrond en zet het vast met klemmen of bankschroeven om verschuiven te voorkomen. Dit soort fixatie van het werkstuk is veiliger dan het werkstuk in de hand te houden. • Het netsnoer van het elektrische apparaat moet zich altijd aan de veilige kant bevinden, waar er geen gevaar bestaat dat het apparaat per ongeluk wordt beschadigd.

• Beschrijving van oneigenlijk gebruik: Niet met het elektrische gereedschap gooien, niet overbelasten, niet onderdompelen in water of andere vloeistoffen, niet gebruiken voor het mengen van lijm of cementmortels, het elektrische gereedschap niet ophangen, dragen, trekken of loskoppelen door aan het snoer te trekken. WAARSCHUWING: Dit apparaat is ontworpen om binnenshuis te worden gebruikt. Het ontwerp wordt verondersteld veilig te zijn, er worden beschermingsmaatregelen en extra veiligheidssystemen gebruikt, maar toch bestaat er altijd een klein risico op verwondingen op het werk. SYMBOLEN UITLEG 1. Lees de gebruiksaanwijzing, neem de waarschuwingen en veiligheidsvoorschriften daarin in acht. 2. Apparaat met klasse II isolatie. 3. Gebruik persoonlijke beschermingsmaatregelen (veiligheidsbril, oorbeschermers, anti-stofmasker). 4.

Trek de stekker uit het stopcontact voordat u met het onderhoud of de bediening begint. 5. Beschermen tegen de regen. 6. Houd het gereedschap uit de buurt van kinderen.

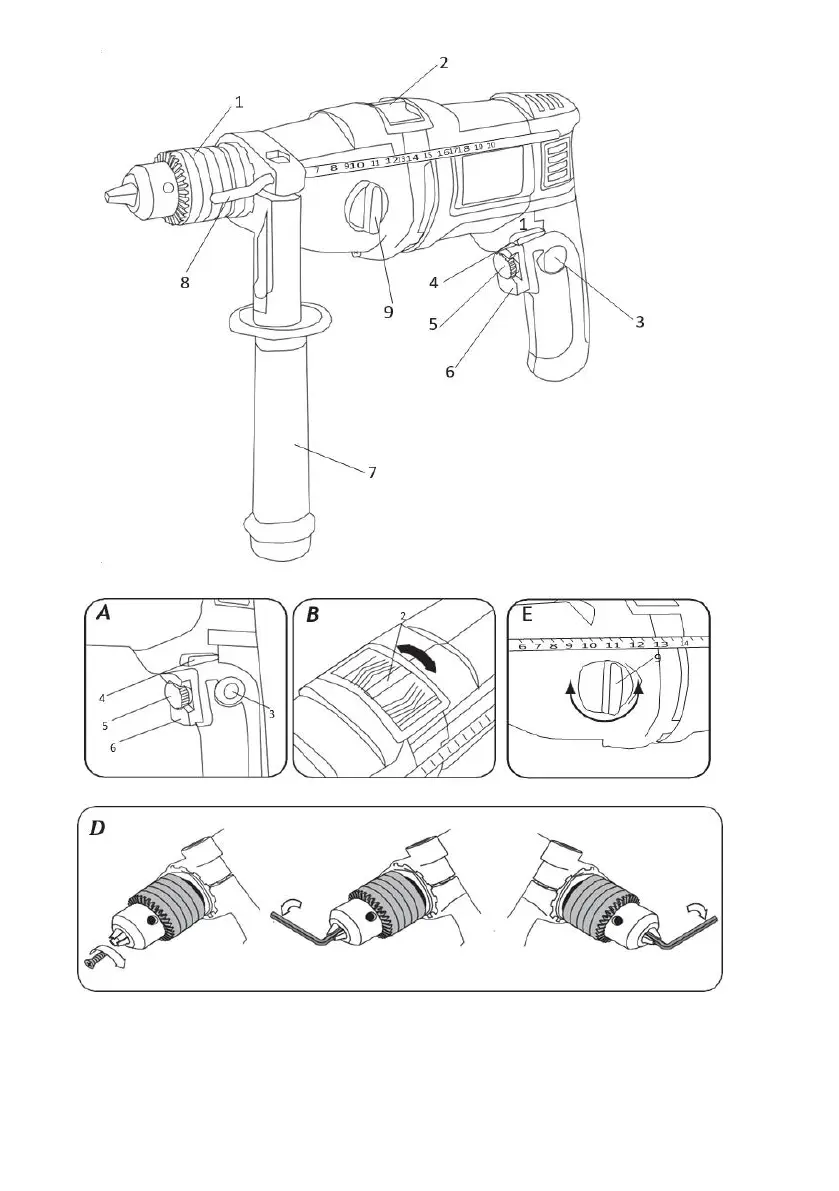

TOELICHTING BIJ DE CIJFERS De onderstaande opsomming verwijst naar de elementen van het apparaat die zijn afgebeeld op de bladzijden met tekeningen in deze handleiding. 1. Boorhouder 2. Bedrijfsstandenschakelaar 3. Knop voor schakelaarvergrendeling 4. Richtingskeuzeschakelaar 5. Wiel voor regeling van de draaisnelheid 6. Schakelaar 7. Extra handvat 8. Dieptemeter staaf 9. Versnellingsschakelaar *Er kunnen verschillen zijn tussen het product en de tekening. BESCHRIJVING Slagboormachines zijn handbediende elektrische gereedschappen met isolatieklasse II. De gereedschappen worden aangedreven door eenfasige wisselstroommotoren, waarvan de draaisnelheid via een tandwieloverbrenging wordt verlaagd. Dit type elektrisch gereedschap wordt algemeen gebruikt voor het maken van gaten in.

49 hout, materialen op houtbasis, metalen, keramiek en kunststoffen (zonder slag, alleen rotatie), en beton, bakstenen en dergelijke (met slagwerking). Het toepassingsgebied omvat reparatie- en bouwwerkzaamheden, houtbewerking en alle werkzaamheden die tot de individuele hobby behoren (knutselen). Gebruik het elektrische gereedschap alleen volgens de instructies van de fabrikant. INHOUD 1. Extra handvat1 st. 2. Dieptemeter staaf1 pce 3. Sleutel - handwiel1 st. 4. Boren 1 setje 5. Draagtas1 stuk WERKING INSTALLATIE VAN EXTRA HANDVAT In verband met de persoonlijke veiligheid wordt aanbevolen altijd de extra handgreep (7) te gebruiken. De mogelijkheid om het extra handvat te draaien voordat het op het boorlichaam wordt geklemd, maakt het mogelijk de meest comfortabele positie voor specifieke werkomstandigheden te kiezen.

• Maak de wielblokkering los die de kraag van de extra handgreep (7) vergrendelt door deze tegen de wijzers van de klok in te draaien. • Schuif de extra handgreep (7) kraag over het cilindrische gedeelte van het boorhuis. • Draai voor de meest comfortabele positie. • Draai de wielvergrendeling van de extra handgreep (7) met de wijzers van de klok mee om de handgreep vast te klemmen. INSTALLATIE DIEPTEMETER Dieptemetingsstaaf (8) wordt gebruikt om de diepte van de boorpenetratie in het materiaal te beperken. • Maak de wielblokkering los, die de kraag van de extra handgreep (7) blokkeert. • Schuif de dieptemeterstang (8) in het gat in de extra handgreepkraag. • Stel de gewenste boordiepte in. • Zet vast door de wielblokkering van de extra handgreep (7) vast te draaien. INSTALLATIE VAN WERKINSTRUMENTEN Koppel het elektrische apparaat los van de stroomvoorziening.

• Draai de bekken op de boorschacht vast met de sleutel (steek deze in drie gaten op de omtrek van de boorhouder). Vergeet niet de sleutel altijd uit de boorhouder te verwijderen nadat u de boor hebt geplaatst of verwijderd. BEDIENING / INSTELLINGEN INSCHAKELEN/UITSCHAKELEN De netspanning moet overeenkomen met de spanning op het etiket van de boormachine. Inschakelen - druk op de schakelknop (6) en houd deze in deze positie. Uitschakelen - druk op de schakelaar (6) loslaten. Vergrendelen van de schakelaar (continu bedrijf) Inschakelen: • Druk op de schakelknop (6) en houd deze in deze positie. • Druk op de vergrendelknop van de schakelaar (3) (fig. A). • Laat de druk op de schakelknop (6) los. Uitschakelen: • Druk de schakelknop (6) in en laat hem los. Het toerentalbereik van de spindel wordt geregeld met druk op de schakelknop.

WIEL VOOR AANPASSING VAN SPILTOERENTAL De boormachine kan met verschillende spiltoerentallen werken. Dit kan worden geregeld met het wiel (5) (fig. A). Bij elke instelling van het wiel voor de toerentalregeling kan het toerental traploos worden aangepast door de druk op de schakelknop (6) te verhogen of te verlagen. • Verhoog de snelheid door het wiel (5) met de klok mee te draaien. • Verminder de snelheid door het wiel (5) tegen de klok in te draaien. * Zie de grafische symbolen op het wiel voor de draaisnelheidsregeling of de schakelaar. Kies de juiste draaisnelheid wanneer de boormachine onbelast werkt, met ingedrukte vergrendelknop van de schakelaar. Het vastgelegde toerental kan afnemen onder belasting. VERANDERING VAN VERSNELLING De boor is uitgerust met een tandwielschakelaar (9), die het bereik van de draaisnelheid vergroot (fig. E).

Tandwiel I: lager toerentalbereik - voor gaten met een grote diameter of voor het bewerken van hard materiaal. Tandwiel II: hoger toerentalbereik - voor gaten met een kleine diameter of voor het bewerken van zacht materiaal.

Zet de versnellingsschakelaar (9) in de juiste stand, afhankelijk van het te bewerken materiaal. Wanneer de schakelaar geblokkeerd is en niet kan worden bewogen, draait u de spindel iets. Verander nooit de stand van de versnellingsschakelaar terwijl de boormachine in bedrijf is. Dit kan het elektrische gereedschap beschadigen. LINKS - RECHTS DRAAIRICHTING Kies de draairichting van de spindel met de keuzeschakelaar (4) (fig. A). Rechtsom draaien - zet de schakelaar (4) in de uiterst linkse stand. Tegen de klok in draaien - zet de schakelaar (4) in de uiterst rechtse stand. * In bepaalde gevallen kan de positie van de richtings-keuzeschakelaar met betrekking tot de draairichting anders zijn dan aangegeven. Zie de grafische symbolen op de schakelaar of op de behuizing van het gereedschap. Verander de draairichting niet wanneer de spindel van de boormachine draait.

Controleer of de stand van de richtingskeuzeschakelaar juist is voordat u het gereedschap start. BEDRIJFSMODUS SCHAKELAAR Met de werkstandenschakelaar (2) kan de geschikte werkstand worden gekozen: boren met of zonder slag (fig. B). Zet de werkstandenschakelaar in de stand voor boren zonder slag (boorsymbool), wanneer u materialen zoals metaal, hout, keramiek, kunststoffen en dergelijke bewerkt. Zet de schakelaar in de stand voor boren met slag (hamersymbool), wanneer u materialen verwerkt zoals steen, beton, baksteen en dergelijke. Gaten in hout, materialen op houtbasis en metalen kunnen worden gemaakt met boren van hoogtoerig staal of koolstofstaal (de laatste alleen voor hout en materialen op houtbasis). Voor slagboren moeten speciale boren met gesinterde hardmetalen inzetstukken worden gebruikt. U mag niet tegen de klok in draaien wanneer de slagfunctie is ingeschakeld.

Zorg voor regelmatige pauzes tijdens het gebruik of laat het gereedschap gedurende ongeveer 1-2 minuten onbelast op maximum toerental draaien. Dek gaten voor motorventilatie in de behuizing van het gereedschap niet af. ONDERHOUD EN OPSLAG Trek de stekker uit het stopcontact voordat u begint met werkzaamheden in verband met installatie, afstelling, reparatie of onderhoud. • Het wordt aanbevolen het apparaat na elk gebruik te reinigen. • Gebruik geen water of een andere vloeistof voor het reinigen. • Reinig het gereedschap met een droge doek of blaas het door met perslucht onder lage druk. • Gebruik geen reinigingsmiddelen of oplosmiddelen, deze kunnen de kunststof onderdelen beschadigen. • Maak de ventilatiegaten in de motorbehuizing regelmatig schoon om oververhitting van het apparaat te voorkomen.

• In geval van beschadiging van het netsnoer, het snoer vervangen door een snoer met dezelfde specificaties. Laat de reparatie over aan een gekwalificeerde vakman of breng het apparaat terug naar een servicepunt. • In geval van overmatige vonkvorming in de collector, laat de technische toestand van de koolborstels van de motor controleren door een gekwalificeerd persoon. • Bewaar het gereedschap altijd op een droge plaats, buiten het bereik van kinderen. BOORHOUDER VERVANGING • Open de bekken van boorhouder (1). • Draai de bevestigingsschroef van de boorhouder los met een kruiskopschroevendraaier, door hem met de wijzers van de klok mee te draaien (linkse schroefdraad).

50 • Installeer de inbussleutel in de boorhouder (fig. D). • Tik zachtjes op het vrije uiteinde van de inbussleutel. • Schroef de boorhouder los. De installatie van de boorhouder is gelijk aan de de-installatie, alleen is de volgorde van de handelingen omgekeerd. VERVANGING VAN KOOLBORSTELS Vervang versleten (korter dan 5 mm), verbrande of gebarsten koolborstels van de motor onmiddellijk. Vervang altijd beide koolborstels tegelijk. Laat het vervangen van koolborstels alleen over aan een gekwalificeerd persoon. Alleen originele onderdelen mogen worden gebruikt. Alle defecten moeten worden gerepareerd door een door de fabrikant erkende reparatiewerkplaats.

TECHNISCHE GEGEVENS Frequentie van de voeding Versnelling 1 0 - 17600 min-1 Versnelling 2 0 - 48000 min-1 Boorhouder assortiment 1,5- 13 mm Schroefdraadmaat van de boorhouder ½ " Maximale boordiameter Staal 13 mm Beton 16 mm Hout 40 mm Beschermingsklasse II Gewicht 3,7 kg Jaar van productie 2018 PARAMETERS VOOR GELUIDSNIVEAU EN TRILLINGEN Informatie over geluid en trillingen. Parameters van het geproduceerde geluidsniveau, zoals geluidsdrukniveau LpA en geluidsvermogenniveau LwA met meetonzekerheid K worden in deze handleiding gespecificeerd, overeenkomstig EN 60745. De trillingswaarden ah en de meetonzekerheid K worden bepaald overeenkomstig EN 60745-2-1 en hierna gespecificeerd. Het hieronder in deze handleiding gespecificeerde trillingsniveau is gemeten volgens de in EN 60745-2- 1 gedefinieerde meetprocedure en kan worden gebruikt om elektrisch gereedschap te vergelijken.

Het kan ook worden gebruikt voor een eerste beoordeling van de blootstelling aan trillingen. Het aangegeven trillingsniveau is representatief voor de belangrijkste toepassingen van het elektrische apparaat. Het trillingsniveau kan veranderen als het motorapparaat voor andere doeleinden wordt gebruikt, met andere gereedschappen wordt gebruikt of niet goed wordt onderhouden.

De bovengenoemde factoren kunnen leiden tot een hogere blootstelling aan trillingen gedurende de gehele werktijd. Om de blootstelling aan trillingen nauwkeurig te definiëren, moet rekening worden gehouden met perioden waarin het elektrische gereedschap is uitgeschakeld en perioden waarin het is ingeschakeld maar niet wordt gebruikt om te werken. Op deze manier kan de totale blootstelling aan trillingen aanzienlijk lager zijn. Gebruik aanvullende veiligheidsmaatregelen om de gebruiker te beschermen tegen de gevolgen van blootstelling aan trillingen, zoals: onderhoud van elektrisch gereedschap en werkgereedschap, juiste temperatuur van de handen, goede organisatie van het werk.

Geluidsdrukniveau: LpA = 95 dB(A) K=3dB(A) Geluidsvermogensniveau: LwA = 106 dB(A) K=3dB(A) Trillingsversnelling, impact boren in beton: ah,ID= 9,02 m/s2 K=1,5 m/s2 Trillingsversnelling, boren in metaal: ah,D = 2,7 m/s2 K=1,5 m/s2 MILIEUBESCHERMING Gooi elektrisch aangedreven producten niet weg met het huisvuil, ze moeten worden verwerkt in de daarvoor bestemde installaties. Vraag informatie over afvalverwerking aan uw verkoper of de plaatselijke autoriteiten. Gebruikte elektrische en elektronische apparatuur bevat stoffen die actief zijn in de natuurlijke omgeving. Niet-gerecycleerde apparatuur vormt een potentieel risico voor het milieu en de volksgezondheid. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa met zetel in Warschau, ul.

Het kopiëren, verwerken, publiceren en wijzigen voor commerciële doeleinden van de gehele Instructie of delen daarvan zonder schriftelijke toestemming van Grupa Topex is ten strengste verboden en kan leiden tot civielrechtelijke en wettelijke aansprakelijkheid. EG-verklaring van overeenstemming Fabrikant: Grupa Topex Sp. z o. o. Sp. k. , Pograniczna 2/4 02-285 Warszawa Product: Klopboormachine Model: 58G722 Handelsnaam: GRAPHITE Serienummer: 00001 ÷ 99999 Deze conformiteitsverklaring wordt afgegeven onder volledige verantwoordelijkheid van de fabrikant.
