Graphite 58G539 Handleiding

PERSONEN DIE DE HANDLEIDING NIET HEBBEN GELEZEN, MOGEN DE APPARATUUR NIET MONTEREN, AFSTELLEN OF BEDIENEN. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN LET OP. Lees de gebruiksaanwijzing aandachtig en neem de daarin opgenomen waarschuwingen en veiligheidsvoorschriften in acht. Het toestel is ontworpen voor een veilig gebruik. Desondanks kunnen installatie, onderhoud en bediening van het apparaat gevaarlijk zijn. Als u de volgende procedures volgt, vermindert u het risico op brand, elektrische schokken en letsel en verkort u de installatietijd van het apparaat VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWINGEN VOOR HET WERKEN MET EEN ELEKTRISCHE HAMER Opmerking: Voordat u verder gaat met de afstelling, onderhoud of reparatie, de stekker van het netsnoer uit het stopcontact.

• Een veiligheidsbril of -bril, gehoorbescherming en een veiligheidshelm moeten worden gedragen bij het hanteren van de hamer (als het gevaar bestaat dat er iets van boven kan vallen). Een beschermend ademhalingstoestel en anti-slip schoeisel worden aanbevolen. Stofafzuiginstallaties moeten worden gebruikt als de aard van het werk dat vereist.

• Zorg ervoor dat de boorhouder van de hamer goed vastzit voordat u met de werkzaamheden begint. • Tijdens het gebruik kan de bevestiging van het gereedschap als gevolg van trillingen losraken; daarom moet de bevestiging van het gereedschap bijzonder zorgvuldig worden gecontroleerd voordat met de werkzaamheden wordt begonnen. Ongewenst losraken van het gereedschap kan schade aan het gereedschap of een arbeidsongeval tot gevolg hebben. • Als de hamer moet worden gebruikt bij lage temperaturen of na langdurige opslag, moet men de hamer een paar minuten onbelast laten draaien, zodat de inwendige onderdelen goed gesmeerd worden. • Houd bij het hanteren van een hamer uw voeten stevig uit elkaar en zorg ervoor dat er zich geen omstanders onder u bevinden. • Houd de hamer altijd met beide handen vast, met behulp van de hulphendel. • Raak de draaiende delen van de hamer niet met uw handen aan.

Het is ook niet toegestaan de draaiende hamerspindel met de handen tegen te houden. Doet u dit wel, dan riskeert u uw hand te beschadigen. • Richt de werkhamer niet op andere mensen of op uzelf. • Wanneer u met de hamer werkt, moet u deze bij de geïsoleerde delen vasthouden om elektrische schokken te voorkomen wanneer u mogelijk in aanraking komt met een elektrische draad onder spanning. • Laat geen vloeistof in de hamer komen. Gebruik minerale zeep en een vochtige doek om het oppervlak van de hamer te reinigen. Gebruik voor het schoonmaken geen benzine of andere schoonmaakmiddelen die schadelijk kunnen zijn voor kunststof onderdelen. • Als het nodig is een verlengkabel te gebruiken, zorg er dan altijd voor dat de verlengkabel juist gekozen is (tot 15 m, draaddoorsnede 1,5 mm2, langer dan 15 m maar korter dan 40 m - draaddoorsnede 2,5 mm2).

De verlengkabel moet altijd volledig worden uitgetrokken. • De drieklauw boorhouder mag niet worden gebruikt wanneer de hamer is ingesteld om te werken in de slagboor- of beitelmodus.

Deze boorhouder is uitsluitend ontworpen voor niet-terugslagboren in hout of staal. ATTENTIE: Het apparaat is ontworpen voor gebruik binnenshuis. Ondanks het gebruik van een inherent veilig ontwerp, het gebruik van veiligheidsmaatregelen en aanvullende beschermingsmaatregelen, blijft er altijd een restrisico van verwondingen tijdens het werk bestaan. PICTOGRAMMEN EN WAARSCHUWINGEN 1. OPMERKING: Neem speciale voorzorgsmaatregelen. 2. Lees de gebruiksaanwijzing en neem de daarin opgenomen waarschuwingen en veiligheidsvoorschriften in acht. 3. Draag persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, stofmasker). 4. haal de stekker uit het stopcontact voordat u onderhoud of reparaties uitvoert 5. Gebruik beschermende kleding. 6. Bescherm het toestel tegen vocht. 7. Houd kinderen uit de buurt van het gereedschap. 8.

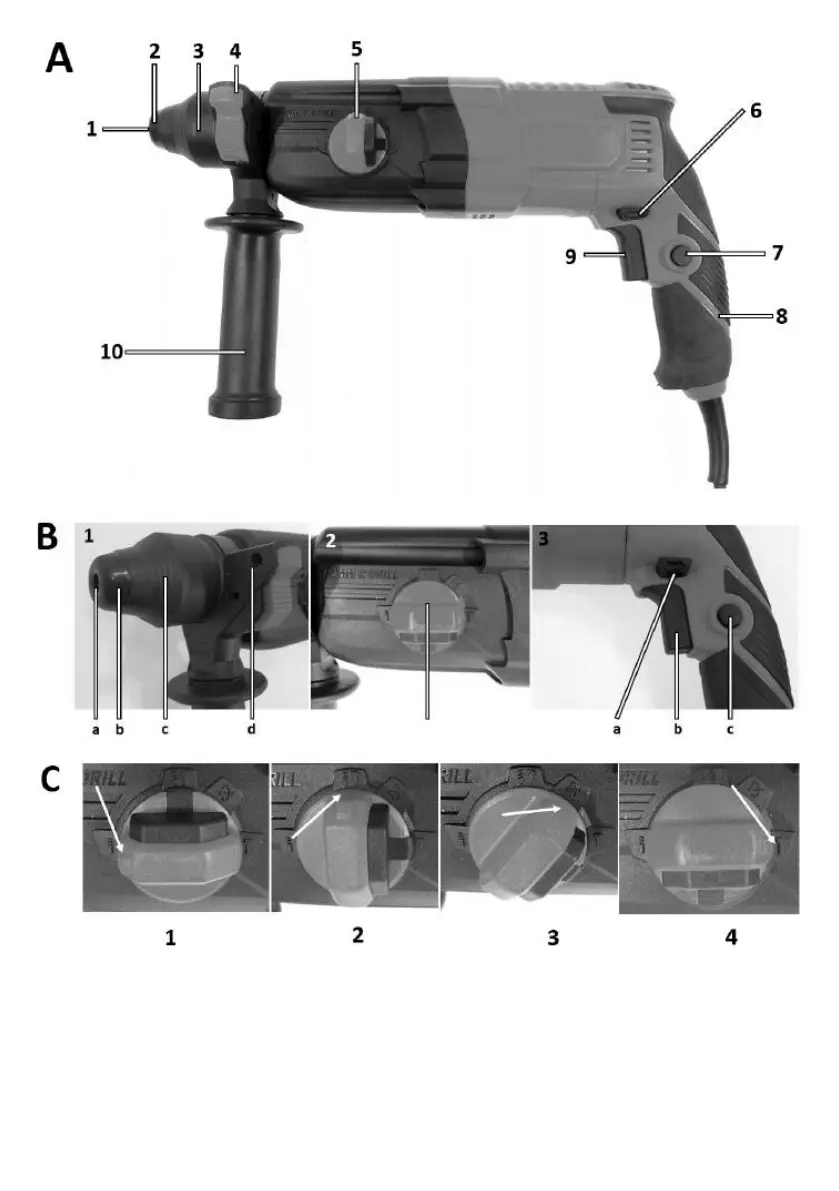

39 9 Aan/uit schakelaar 10 Extra handvat * Er kunnen verschillen zijn tussen de afbeelding en het werkelijke product DOEL CONSTRUCTIE EN TOEPASSING De elektrische hamer is een met de hand vastgehouden elektrisch gereedschap met isolatieklasse II. Het apparaat wordt aangedreven door een eenfasige commutatormotor. De hamer kan worden gebruikt voor het boren van gaten in niet-gehamerde, gehamerde of kanaalboorvormen, en voor oppervlaktewerkzaamheden in materialen zoals beton, steen, baksteen, enz. Toepassingsgebieden zijn de uitvoering van renovatie- en bouwwerkzaamheden, alsmede alle werkzaamheden op het gebied van zelfstandige amateuractiviteit (doe-het-zelven). Gebruik het elektrische apparaat niet verkeerd. WERKING VAN HET APPARAAT Kijk uit voor verborgen elektriciteitskabels of gas- en waterleidingen. Controleer het werkgebied, bijv. met een elektriciteitsdraad of metaaldetector.

Gebruik altijd de juiste voedingsspanning. De spanning van de stroombron moet overeenkomen met de waarde die op het kenplaatje van het apparaat is aangegeven. Voorbereiding op het werk Alvorens met de werkzaamheden te beginnen, dient u zich ervan te vergewissen dat er geen beschadigingen of scheuren aan het apparaat zichtbaar zijn. Controleer het netsnoer op breuken of zichtbare beschadigingen of slijtage van de isolatie. Indien gebreken worden geconstateerd, mag het toestel in geen geval in werking worden gesteld; het moet door een gespecialiseerde dienst worden gecontroleerd. Installatie van toebehoren Voordat u een booraccessoire, beitel of boorhouder installeert, moet de machine worden losgekoppeld van de stroomtoevoer. Om het accessoire te installeren plaatst u het gereedschap in de boorhouder fig. A1.

De klopboormachine is uitgerust met een snelspanboorhouder, zodat de gereedschapsvergrendeling tijdens de installatie niet hoeft te worden losgetrokken fig. A3. Het accessoire hoeft alleen maar op de as te worden gedraaid om op het juiste niveau te kunnen insteken.

Om het werkgereedschap te verwijderen, trekt u de gereedschapsvergrendeling op de klauwplaat figuur A3 naar de achterkant van de machine en verwijdert u het accessoire, waarna u de vergrendeling van de klauwplaat van het werkgereedschap loslaat. LET OP. Gebruik geen andere boren zoals SDS+ voor klopboren en beitelen. Bij het gebruik van boren is het van belang rekening te houden met de maximale boordiameter die door de fabrikant is toegestaan, zie de tabel. LET OP: Wanneer u een sleutelboorhouder gebruikt die is ontworpen voor cilindrische boren, mag u niet met een hamerboor werken. Het gebruik ervan zal leiden tot zeer snelle beschadiging van de boorhouder van de sleutelboor en van de SDS+ boorhouder van de hamerboor. Werkingsmodi De hamerboormachine heeft twee functieknoppen fig. C. Na de afzonderlijke bedrijfsmodi zet u de draaiknop in de volgende standen: 1. Boren zonder slag Fig.

C1 2. Boren met slag Figuur C2 3. Plaatsing van de platte beitel in de optimale positie fig. C3 4. Beitelen/smeden Fig. C4 ONDERHOUD EN OPSLAG Trek de netstekker uit het stopcontact voordat u onderhoudswerkzaamheden aan het toestel gaat uitvoeren. Om veilig en correct te kunnen werken, dient u de machine en de ventilatiesleuven altijd schoon te houden. Reinig de gereedschapshouder na elke werkdag. Vervangen van de stofkap Beschadigde stofbeschermkappen moeten worden vervangen, omdat stof dat in de gereedschapshouder terechtkomt, de oorzaak kan zijn van defecten. Indien een machine ondanks de zorgvuldigheid waarmee zij is geproduceerd en getest, defect raakt, moet de reparatie worden uitgevoerd door een erkende gekwalificeerde dienst.

4 J Maximale boordiameter in: Beton 30 mm Hout 30 mm Staal 13 mm Type gereedschapshouder SDS Plus IP-beschermingsgraad IPX0 Beschermingsklasse II Massa 3,45 kg Jaar van productie 2023 58G539 staat voor zowel type- als machineaanduiding GELUIDS- EN TRILLINGSGEGEVENS Geluidsdruk LpA = 91,2 dB (A) K=3dB (A) Geluidsvermogensniveau LWA = 102,2 dB (A) K=3dB (A) Trillingsversnellingswaarden Percussieboren in beton Beitel mode ah = 17,2 m/s2 K=1,5 m/s2 ah = 14,8 m/s2 K=1,5 m/s2 Informatie over lawaai en trillingen Het geluidsemissieniveau van het materieel wordt beschreven door: het uitgestraalde geluidsdrukniveau LpA en het geluidsvermogensniveau LWA (waarbij K de meetonzekerheid aangeeft). De door het materieel veroorzaakte trillingen worden beschreven door de trillingsversnellingswaarde ah (waarbij K de meetonzekerheid is).

Het uitgestraalde geluidsdrukniveau LpA , het geluidsvermogenniveau LWA en de trillingsversnellingswaarde ah in deze handleiding zijn gemeten in overeenstemming met IEC 62841-2-6. Het trillingsniveau ah kan worden gebruikt om apparatuur te vergelijken en om een voorlopige beoordeling van de blootstelling aan trillingen te maken. Het vermelde trillingsniveau is alleen representatief voor het basisgebruik van het toestel. Als het apparaat wordt gebruikt voor andere toepassingen of met andere gereedschappen, kan het trillingsniveau veranderen. Een hoger trillingsniveau wordt beïnvloed door onvoldoende of te weinig onderhoud van het apparaat. De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele werkperiode.

Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het apparaat is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt. Wanneer alle factoren nauwkeurig zijn geschat, kan de totale blootstelling aan trillingen veel lager blijken te zijn.

Om de gebruiker tegen de gevolgen van trillingen te beschermen, moeten aanvullende veiligheidsmaatregelen worden getroffen, zoals cyclisch onderhoud van de machine en de werkinstrumenten, het zorgen voor een adequate handtemperatuur en een goede organisatie van het werk. MILIEUBESCHERMING Elektrisch aangedreven producten mogen niet met het huisvuil worden weggegooid, maar moeten naar een daartoe bestemd afvalverwerkingsbedrijf worden gebracht. Neem contact op met uw productdealer of de plaatselijke overheid voor informatie over de verwijdering. Afgedankte elektrische en elektronische apparatuur bevat milieu-inerte stoffen. Apparatuur die niet wordt gerecycled, vormt een potentieel risico voor het milieu en de volksgezondheid. "Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met zetel in Warschau, ul.

Pograniczna 2/4 (hierna: "Grupa Topex") deelt mee dat alle auteursrechten op de inhoud van dit handboek (hierna: "Handboek"), inclusief, onder andere. De tekst, foto's, schema's, tekeningen, alsmede de samenstelling ervan, behoren uitsluitend toe aan Grupa Topex en zijn onderworpen aan wettelijke bescherming krachtens de wet van 4 februari 1994 betreffende het auteursrecht en de naburige rechten (d. w. z. Staatsblad 2006 nr. 90 Poz. 631, zoals gewijzigd). Het kopiëren, verwerken, publiceren en wijzigen voor commerciële doeleinden van het gehele Handboek en de afzonderlijke elementen ervan, zonder de schriftelijke toestemming van Grupa Topex, is ten strengste verboden en kan leiden tot civiele en strafrechtelijke aansprakelijkheid. EG-verklaring van overeenstemming.
