Pagina 1/4

Betriebsanleitung

f - P Vür Micro USB Slim ort auf GA- 1Adapter 6175

Allgemeines

Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält

wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten

und Weitergabe des Produktes parat haben.

Sicherheitshinweise

Verletzungsgefahr durch Stolpern und Sturz

>> Produkt, Produktteile und Zubehör sicher platzieren, installieren und transportieren.

Gefahr durch Selbsteingriffe und Zweckentfremdung

>> Produkt, Produktteile und Zubehör nicht baulich ändern oder modifizieren, Gehäuse nicht öffnen!

Sachschaden

>> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen

Bereich liegen.

>> Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck

vermeiden.

Beschreibung und Funktion

Der Micro-USB SlimPort auf V - s s -GA Adapter ist ideal für den Anschluss Ihres Smartphone , Tablet PC oder anderen SlimPort

fähigen Geräten an einen . Dieser Adapter überträgt o können Sie IhreV -GA Monitor Videosignale in Qualität. W -UXGA S Bilder

oder auf einem Monitor genießen. Filme V -GA

Bestimmungsgemäße Verwendung

Eine andere Verwendung als in Kapitel „Beschreibung und Funktion“ beschrieben, ist nicht zugelassen. Dieses

Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten oder Nichteinhalten dieser

Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen

führen.

Lieferumfang

Micro-USB SlimPort auf V - GA Adapter, Betriebsanleitung

Anschluss und Bedienung

1. Kontrollieren Sie den Verpackungsinhalt auf Vollständigkeit und Unversehrtheit.

2. icher. Vergleichen Sie die technischen Daten aller zu verwendenden Geräte und stellen Sie die Kompatibilität s

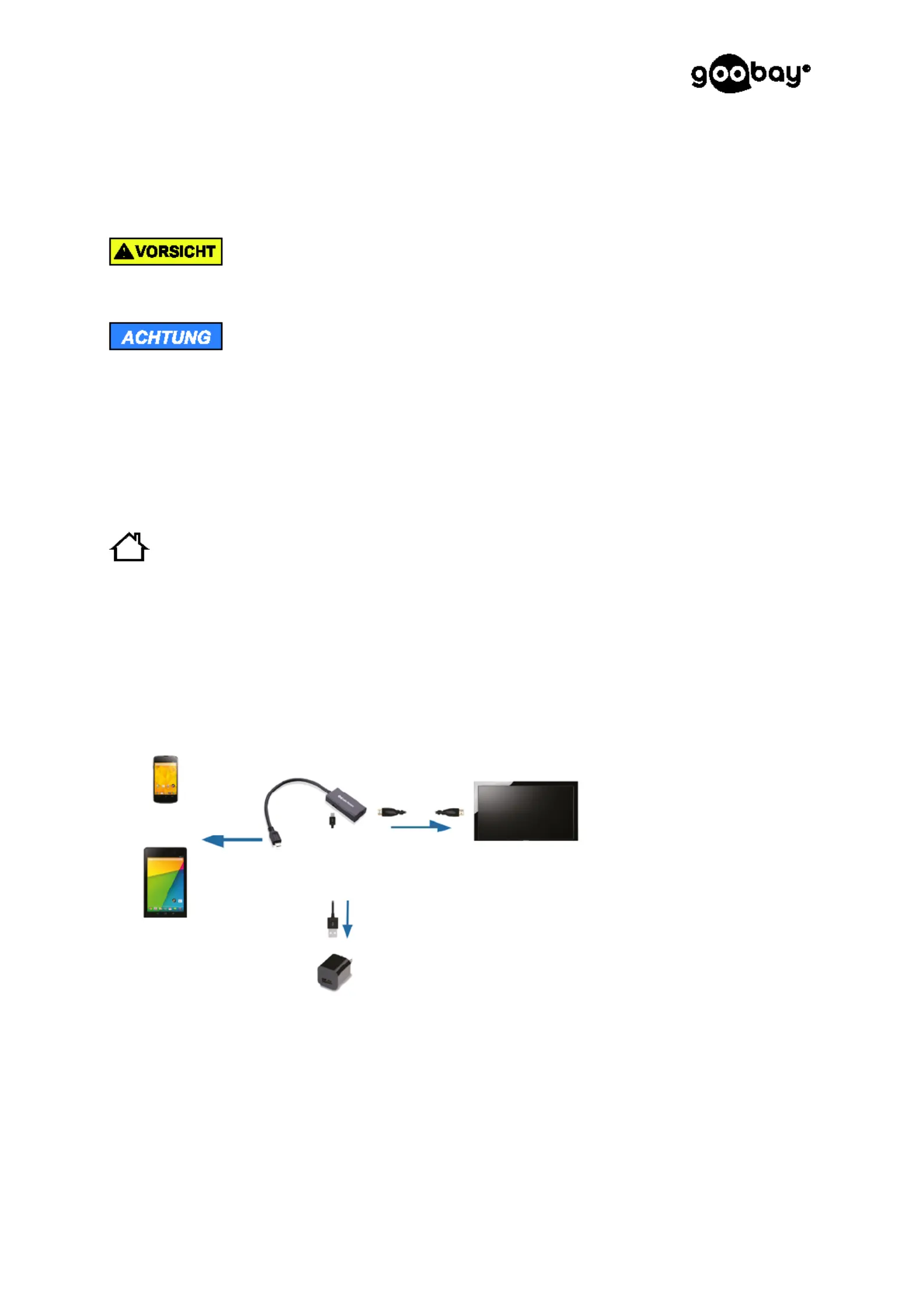

3. Verbinden Sie das Produkt wie abgebildet über die entsprechenden Verbindungskabel miteinander.

HINWEIS: u , Alle verwendeten Geräte und Kabel müssen die gleichen Videostandards nterstützen um die

maximal möglichen Gerätestandards nutzen zu können.

Bei Anschluss eines USB Ladeadapters oder Ladekabels wird Ihr Mobilgerät während der Datenübertragung und im Stand- –-by

Betrieb geladen.

Tablet- PC

Mobiltelefon

V - GA Kabel

USB- Ladegerät

Optionaler Micro-USB

Anschluss zum Laden

Ihres Mobiltelefons

oder Tablet PCs

V - GA Monitor

Seite von 1 2 Goobay®

Revisionsdatum: 2014 Pillmannstraße 12-01 22-

38112 Braunschweig

Germany

Betriebsanleitung

f - P Vür Micro USB Slim ort auf GA- 1Adapter 6175

Technische Daten

Eingang: -Micro USB SlimPort 1.0 Stecker

Ausgang: V -GA Buchse ( -entspricht der VESA VSIS V1R2 Clock Jitter- ) Spezifikation

Spannungsversorgung: über Micro Kabel oder Ladegerät (optional)- -USB –

P m ixelrate Ausgang: ax. 165MHz

Unterstützte Formate: WUXGA (1920x1200p), Full HD (1080p), 3D, Single- -Wire AUXP (C- - WIRE) Seitenband

Kommunikation

Stand ,01-by Energieverbrauch: 0 2W

Wartung, Pflege, Lagerung und Transport

• Das Produkt ist wartungsfrei.

• Trennen Sie das Produkt bei Nichtgebrauch vom Gerät und dieses vom Stromnetz.

• Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu

vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser

angefeuchtet werden. Achten Sie dabei auf stromführende Leitungen. Setzen Sie keine Reinigungsmittel oder

Chemikalien ein, da dies das Material angreifen kann. Es darf keine Feuchtigkeit in das Produktinnere gelangen.

• Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei

Wartung, Pflege, Lagerung und Transport.

• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter

Umgebung.

• Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

Gewährleistung und Haftung

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre Garantie.

• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung nur das Produkt

selbst ab.

• - Der Hersteller haftet nicht für Personen oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder

Wartung entstanden sind.

• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu

Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.

• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt

werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige

und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen

können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer

Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos

zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung

oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von

Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU, WEEE Nr.: 82898622.

Seite von 2 2 Goobay®

Revisionsdatum: 2014 Pillmannstraße 12-01 22-

38112 Braunschweig

Germany

User’s manual

fo Micro ort tor - PUSB Slim VGA

Adapter 61751

General Notes

Read the user`s manual completely and carefully. It is part of the product and includes important information for

proper installation and use. Keep this user's manual for clarification and only pass it on together with the product.

Safety Instructions

Risk of injury by tripping and falling

>> Place, install and transport product, product parts and accessories safely.

Risk of self-intervention and misuse

>> Do not modify the product, product parts or accessories and do not open the housing!

Material damage

>> Compare the specifications of all products used. These must match or be within the specified range.

>> Avoid stresses such as heat and cold, moisture and direct sunlight and vibration and mechanical pressure.

Description and Function

The Micro USB SlimPor dapter is ideal for connecting your martphone, tablet or other SlimPort enabled devicet to V AGA s PC to

a W VGA monitor. It transmits video in UXGA quality, so you can view yo n a ur pictures and movies o VGA monitor.

Intended Use

We do not permit using the device in other ways like described in chapter Description and Function. Use the product

only in dry interior rooms. Not attending to these regulations and safety instructions might cause fatal accidents,

injuries, and damages to persons and property.

Scope of Delivery

Micro VUSB SlimPort to GA

Adapter, User’s manual

Connecting and Operating

1. Check the packing content for being complete and undamaged.

2. Compare the specifications of all used devices and check them for being compatible to each other.

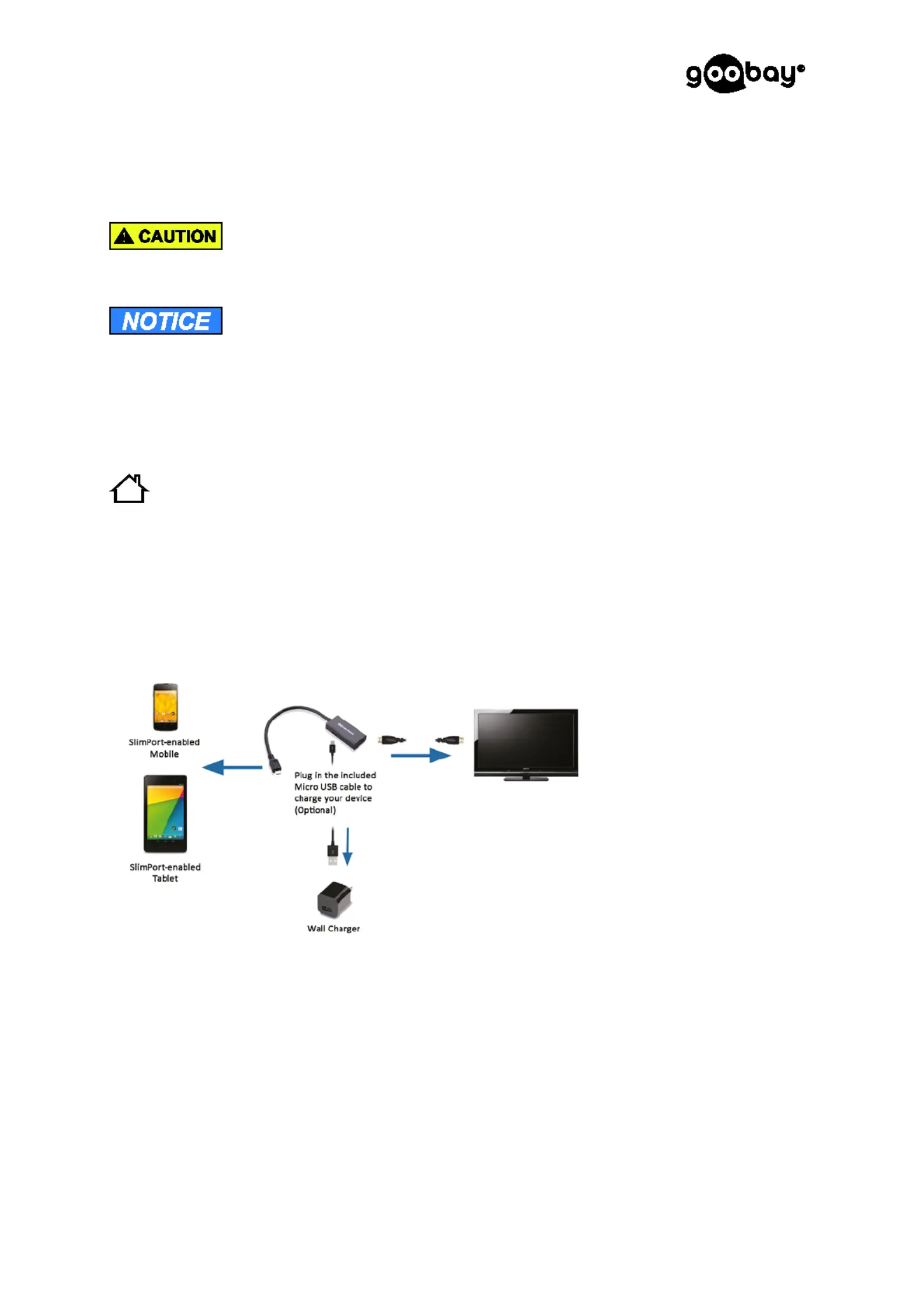

3. s Connect the product as shown below by appropriate connection cable .

NOTE: All equipment and cables used must support the same for using the maximum possible video standards

standards.

By connecting an USB charging adapter or cable, your product will charge, whether if in use or not.

Specifications

Input: plug Micro USB SlimPort 1.0

Output: V GA socket (meets the VESA VSIS v1r2 clock jitter specification)

Power: charger (optional) via Micro USB cable or

O u utput pixel rate: p to 165MHz

Clock signal: SSC (Spread Spectrum Clocking)

Supported formats: WUXGA (1920x1200p), Full HD (1080p), 3D, Sin gle-Wire-AUXP (C- WIRE) sideband

communication

Stand-by power consumption: 0.012W

VGA Monitor

VGA c able

Page 1of 2 Goobay®

Revision Date: 2014 Pillmannstraße 12-01 22-

38112 Braunschweig

Germany

Product specificaties

Merk:	Goobay
Categorie:	Kabels voor pc's en randapparatuur
Model:	61751
Kleur van het product:	Black, Orange
Snoerlengte:	0.1 m
Type verpakking:	Polybag
Certificering:	CE, RoHS
Duurzaamheidscertificaten:	CE, RoHS
Aantal per verpakking:	1 stuk(s)
Overdrachtssnelheid:	5.4 Gbit/s
Aansluiting 1:	SlimPort
Aansluiting 2:	VGA
Connector 1 vormfactor:	Recht
Connector 2 vormfactor:	Recht
Aansluiting 1 type:	Mannelijk
Aansluiting 2 type:	Vrouwelijk
