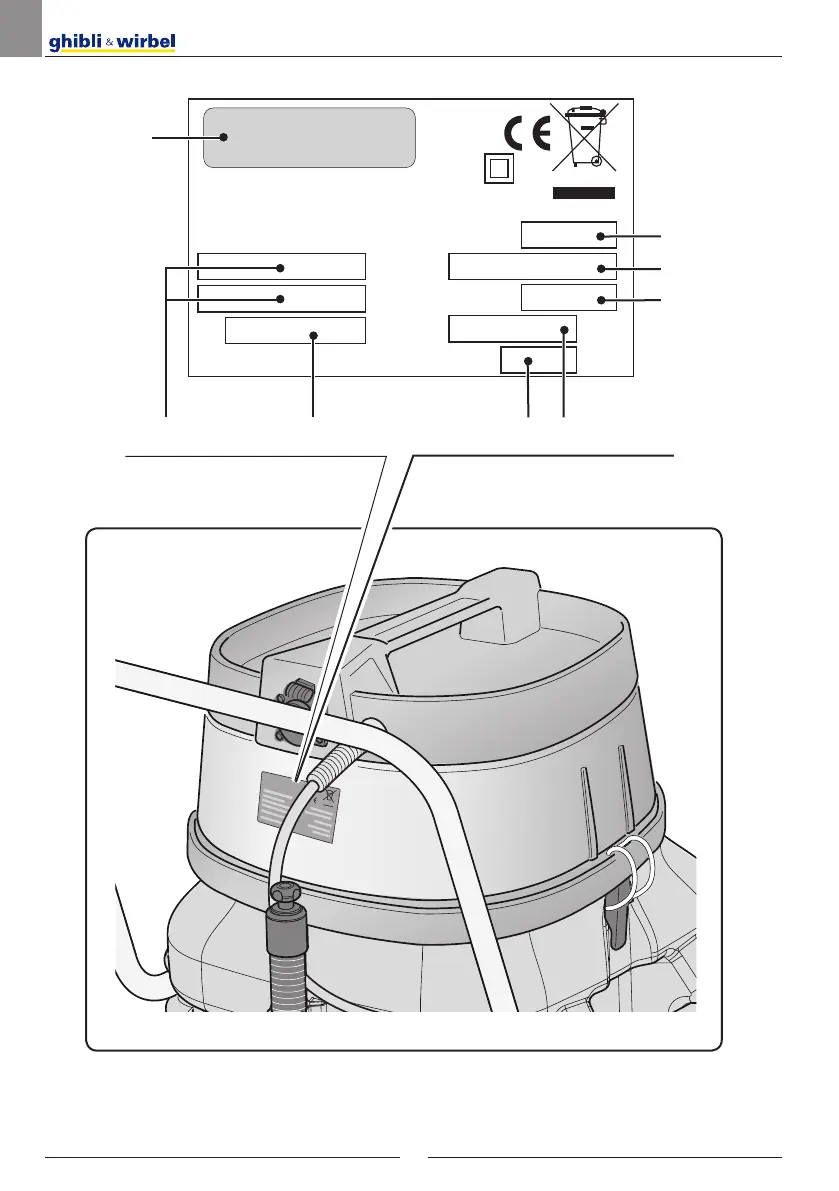

GEVAARLIJK:De fabrikant acht zich niet verantwoor-delijk voor mogelijke schade veroorzaakt door een onjuist of verkeerd gebruik.Elk ander gebruik ontheft de fabrikant van de aansprakelijkheid voor schade aan personen en/of voorwerpen en zorgt ervoor dat de garantie erover vervalt.ONJUIST GEBRUIKGebruik het apparaat niet voor:- Het opzuigen van ontvlambare, ontplof-fingsgevaarlijke, giftige stoffen.- Het opzuigen van warme stoffen.- Gebruik het apparaat nie voor stofzuigen.Gebruik het apparaat niet in ontploffingsge-vaarlijke omgevingen.TECHNISCHE EIGENSCHAPPENStroomvoorziening 220 - 240 V~Nominaal vermogen 1900 WTankinhoud90 lNuttige inhoud 56 lDruk 190 mbarGeluidsniveau 65 dB(A)Kabellengte 10 mGewicht (zonder toebehoren) 31.1 kgAfmetingen 620 x 480 x 930 mmEvacuatie pomp Waterstroom tot 220 l/minMaximaal vermogen 370 WLoop tot 8 m (capaciteit 20 l / min)Meegeleverde accessoires Ø 40 mmManuale 8050881_INPUMP_90.2_SP_CF_2ed_04-2020_11l.indd 1Manuale 8050881_INPUMP_90.2_SP_CF_2ed_04-2020_11l.indd 1 07/04/2020 11:08:1307/04/2020 11:08:13

www. ghibliwirbel. com Professional Cleaning Machines Since 1968NEDERLANDS - 2VOORBEREIDINGAPPARAAT- Haal het netsnoer (1Afb. 1) pomp evacu-atie. - Haal de hendels (2 Afb. 2) los en verwij-der de deksel met de motor (3 Afb. 3). - Controleer de aanwezigheid van de filter-zeef (4 Afb. 4) in het reservoir. - Als de filterzeef (4 Afb. 4) niet aanwezig is, moet hij als volgt gemonteerd worden: Schuif de plastic ring (5 Afb. 5) van de zak in de opening (6 Afb. 5) tot u hoort de klik van de borgring in de groef (7 Afb. 5). - Hermonteer de deksel en zet hem met de hendels (2 Afb. 2) vast. - Steek de stekker (1 Afb. 1) op het stop-contact. - Breng de mof (8 Afb. 6) van de zuigslang helemaal aan in de opening (9 Afb. 6) van het reservoir. - Houd, om de verbindingsmof (8 Afb. 6) los te koppelen, de knop (10 Afb. 6) in-gedrukt en trek de mof vervolgens naar buiten weg (8 Afb. 6).

- Duw de slang (11 Afb. 7) Om de uitbrei-ding (12 Afb. 7). - De twee stijve extensies (12-13 Afb. 8) door de uitlijning van de twee referentie-punten (14-15 Afb. 8) aansluiten. - Koppel het gewenste accessoire (vloei-stofzuigmond of platte lans) op het starre verlengstuk (13 Afb. 9). - Sluit een slang aan op de afvoeropening van 30 mm (16 Afb. 10). HET APPARAAT GEBRUIKEN- Het apparaat is voorzien van wielen en kan vervolgens geduwd door de hand-greep (17 Afb. 11). - Het apparaat moet worden opgetild door twee personen, met behulp van de hand-vatten (18 Afb. 11) die zich op de onder-kant van de handgreep bevinden. Het apparaat inschakelen- Steek de stekker (19 Afb. 12) in het stop-contact en controleer of de voedingsstek-ker (1 Afb. 1) van de afvoerpomp correct is aangebracht. - Afhankelijk van het vereiste vermogen kunt u één motor inschakelen door de schakelaar (20 Afb.

OPMERKING: De werking van de afvoerpomp wordt be-stuurd door een in het reservoir aanwezige startvlotter; om de correcte werking en koe-ling van de pomp te garanderen, wordt de vlotter gestart wanneer het waterpeil in het reservoir de hoogte van 1 cm bereikt en wordt de vlotter gestopt wanneer het water-peil onder deze hoogte daalt. OPMERKING: In het geval dat de vuilwatertank vol is, is er een toename van geluid en het apparaat niet meer zuigt, dan schakelt u het apparaat uit en leeg de tank. Manuale 8050881_INPUMP_90. 2_SP_CF_2ed_04-2020_11l. indd 2Manuale 8050881_INPUMP_90. 2_SP_CF_2ed_04-2020_11l. indd 2 07/04/2020 11:08:1907/04/2020 11:08:19.

www. ghibliwirbel. com Professional Cleaning Machines Since 1968NEDERLANDS - 3Het apparaat uitschakelen- De schakelaars (20-21 Afb. 13) op “0” drukken om het apparaat uit te schakelen en het licht, wanneer er op de schakelaar is, gaat uit. - Haal de stekker (19 Afb. 12) uit het stop-contact. - Wikkel de kabel op (22 Afb. 14) en plaats hem op de kop van de deksel. - Verwijder de voedingsstekker (1 Afb. 1) van de afvoerpomp uit het stopcontact. - Ontgrendel de hendels (2 Afb. 2) en ver-wijder de deksel (3 Afb. 3), compleet met de motoreenheid. - Trek aan de binnenkant van het reservoir aan de kabel (23 Afb. 15) tot de voedings-stekker van de afvoerpomp in zijn zitting wordt geplaatst (24 Afb. 15). REINIGING EN ONDERHOUD GEVAARLIJK:Haal de stekker uit het stopcontact alvo-rens u een willekeurige handeling aan de machine verricht. Lediging opvangreservoir- Koppel de afvoerslang (25 Afb.

16) los van de betreffende houder. - Schroef de knop los (26 Afb. 16), verwijder de dop (27 Afb. 16) van de afvoerslang (25 Afb. 16) en laat de in het opvangreser-voir aanwezige vloeistof wegstromen (28 Afb. 16). Dagelijkse reinigingControleer en reinig netwerk filter- Verwijder de cilinderkop zoals hierboven beschreven. - Verwijder het filter (4 Afb. 4). - Open het filter (4 Afb. 17) door de schuif-sluiting open te schuiven (29 Afb. 17), spoel het filter af en verwijder eventuele vaste resten; vervolgens moet het filter weer gesloten worden met de schuifslui-ting (29 Afb. 17) en worden teruggeplaatst zoals eerder aangegeven. - Hermonteer het geheel door de demonta-geprocedure in omgekeerde volgorde uit te voeren. Het apparaat reinigen- Reinig het apparaat met behulp van een doek bevochtigd met water of een neu-traal reinigingsmiddel.

- Verwijder de cilinderkop zoals eerder aangegeven en reinig de binnenkant van de tank met stromend water uit de resten van vuil, die kunnen interfereren met de werking, en dan af te tappen en door het starten van de pomp evacuatie om zowel de pomp en de afvoerleiding te reinigen. Installeer alle het tegenovergestelde doen van demontage. OPMERKING:Schoon zorgvuldig het start vlotter (30 Afb. 18) en zorg ervoor dat het draait zonder pro-blemen. GEVAARLIJK:Reinig het apparaat nooit met waterstra-len. Periodieke controlesControleer de werking van de vlotter- Demonteer de bovenkant, zoals hierbo-ven beschreven. - Controleer dat vlotter 31 Afb. 19) in goe-de staat is en zich vrij bewegt. Manuale 8050881_INPUMP_90. 2_SP_CF_2ed_04-2020_11l. indd 3Manuale 8050881_INPUMP_90. 2_SP_CF_2ed_04-2020_11l. indd 3 07/04/2020 11:08:2607/04/2020 11:08:26.

www.ghibliwirbel.com Professional Cleaning Machines Since 1968NEDERLANDS - 4PROBLEEM OORZAAK OPLOSSINGHet zuigapparaat functioneert niet.Schakelaar niet ingedrukt. Druk de schakelaar in.Stekker niet in het stopcon-tact gestoken.Steek de stekker in het stop-contact.Geen stroom. Controleer de voedingska-bel.Onvoldoende zuigkracht. Volle of verstopte filterzeef. Reinig de filterzeef.Accessoires of slangen verstopt.Controleer en reinig de flexi-bele slang en de zuigmond.Rubberen afdichting van de vloeistofzuigmond versleten of beschadigd.Controleer en vervang de vloeistofzuigmond.Niet afblazen. Afvoerpomp uitgeschakeld. Controleer of de stekker van de afvoerpomp in het stopcontact op de kop is aangebracht.Manuale 8050881_INPUMP_90.2_SP_CF_2ed_04-2020_11l.indd 4Manuale 8050881_INPUMP_90.2_SP_CF_2ed_04-2020_11l.indd 4 07/04/2020 11:08:2607/04/2020 11:08:26
