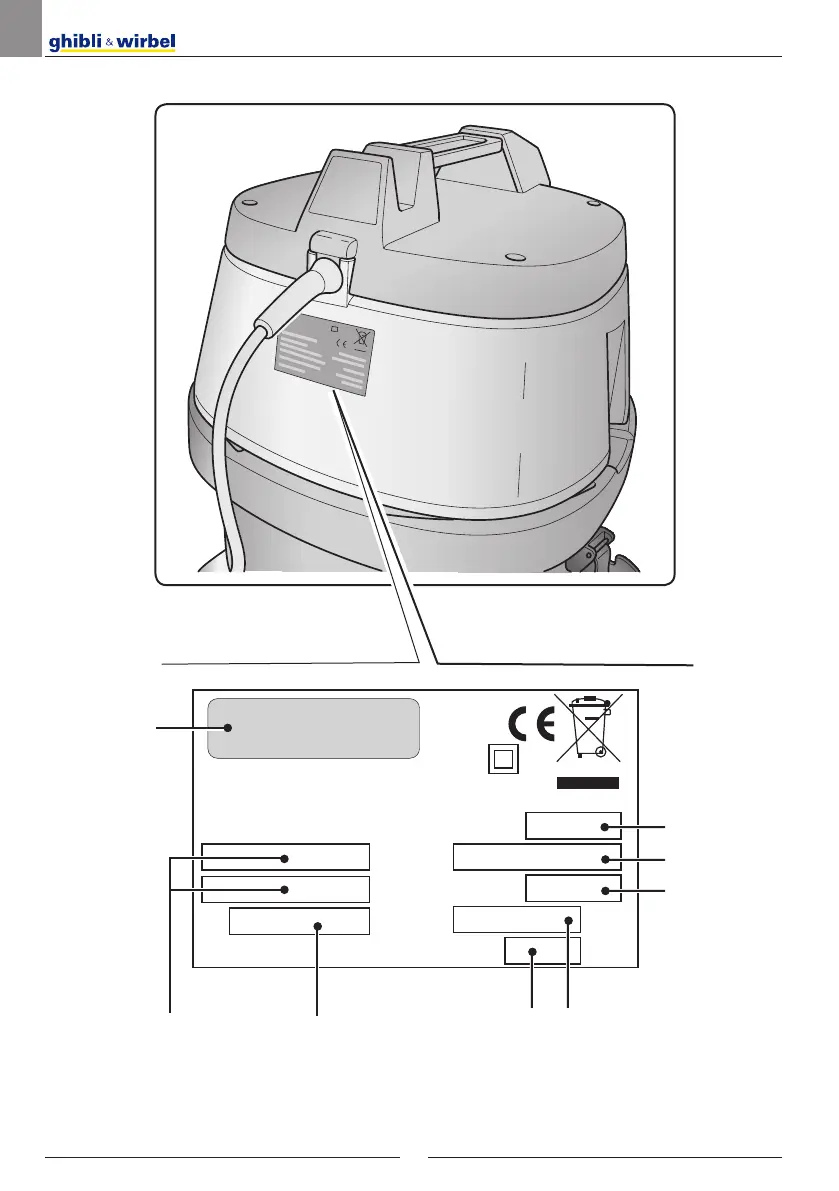

www. ghibliwirbel. com Professional Cleaning Machines Since 1968NEDERLANDS - 1SOORT GEBRUIKDeze apparaten worden voor het winnen van vloeistoffen en vaste stoffen, of beide ont-worpen, volgens de tabel met de technische gegevens in het inleidende gedeelte van de handleiding. Er werden alleen voor dit ge-bruik ontworpen. GEVAARLIJK:De fabrikant acht zich niet verantwoor-delijk voor mogelijke schade veroorzaakt door een onjuist of verkeerd gebruik. Elk ander gebruik ontheft de fabrikant van de aansprakelijkheid voor schade aan personen en/of voorwerpen en zorgt ervoor dat de garantie erover vervalt. ONJUIST GEBRUIKGebruik het apparaat niet voor:- Het opzuigen van ontvlambare, ontplof-fingsgevaarlijke, giftige stoffen. - Het opzuigen van warme stoffen. - Gebruik het apparaat in de versie vloei-stofzuiger nooit als een stofzuiger en om-gekeerd.

Gebruik het apparaat niet in ontploffingsge-vaarlijke omgevingen. VOORBEREIDINGAPPARAATMontage van transportwagen(voor modellen die zijn uitgerust met wagen) - Plaats de wagen op de grond (1 Afb. 1)- Plaats het huis (2 Afb. 1) op de wagen, dior instelling van de geleider (3 Afb. 1) in de stang (4 Afb. 1) van de wagen. StofzuigerVoor apparaten voorzien van de juiste ac-cessoires. - Haal de hendels (5 Afb. 2) los en verwij-der de deksel met de motor (6 Afb. 3). - Demonteer het polyester filter (8 Afb. 4). - Controleer, indien van toepassing, dat een papieren zak (7 Afb. 4) in het appa-raat gemonteerd is). - Als de papieren zak (7 Afb. 4) niet aan-wezig is, installeer het, indien nodig, als volgt: Vervang de papieren zak (7 Afb. 5) in het mondstuk (9 Afb. 5) ter passeren van de ketting (10 Afb. 5)- Hermonteer het polyester filter (8 Afb. 4).

- Combineer de ergonomische handgreep (15 Afb. 7) of de flexibele slang (16 Afb. 7) afhankelijk van het model met de verlen-ging (14 Afb. 7). - Aansluiten de twee stijve verlengingen (17-18 Afb. 8) door de aanpassing van de twee referenties (19-20 Afb. 8), indien aanwezig. - Monteer op de stijve uitbreiding (21 Afb. 9) de benodigde accessoires (trekker, Staubbürstel, spleetmondstuk, vloer-mondstuk, etc. ). OPMERKING: Voor de modellen uitgerust met de ergono-mische handgreep is het instellen van de zuigkracht van de kiezers mogelijk te maken. (22 Afb. 10). Door het openen van het venster (23 Afb. 10) wordt een onderste zuigkracht opgewekt. Ansluiten van de elektrische borstelVoor de apparaten met stopcontact:- Til het deksel (24 Afb. 11). - De aansluiting van de elektrische borstel in het stopcontact (25 Afb.

www. ghibliwirbel. com Professional Cleaning Machines Since 1968NEDERLANDS - 2VloeistofzuigerVoor apparaten voorzien van de juiste ac-cessoires. - Haal de hendels (5 Afb. 2) los en verwij-der de deksel met de motor (6 Afb. 3). - Demonteer het polyester filter (8 Afb. 4), indien aanwezig. - Verwijder de papieren zak (7 Afb. 4), in-dien aanwezig. - Hermonteer de deksel en zet hem met de hendels (5 Afb. 2) vast. - Breng de mof (11 Afb. 6) van de zuig-slang helemaal aan in de opening (12 Afb. 6) van het reservoir. - Om de bus los te laaten (11 Afb. 6) houd de knop (13 Afb. 6) en trek de huls (11 Afb. 6) naar buiten. - Combineer de ergonomische handgreep (15 Afb. 7) of de flexibele slang (16 Afb. 7) afhankelijk van het model met de ver-lenging (14 Afb. 7). - De twee stijve extensies (17-18 Afb. 8) door de uitlijning van de twee referentie-punten (19-20 Afb. 8) aansluiten.

- Monteer op de stijve uitbreiding (21 Afb. 9) de benodigde accessoires (trekker, Staubbürstel, spleetmondstuk, vloer-mondstuk, etc. OPMERKING: Voor de modellen uitgerust met de ergono-mische handgreep is het instellen van de zuigkracht van de nut (22 Afb. 10). Door het openen van het venster (23 Afb. 10) wordt een onderste zuigkracht opgewekt. HET APPARAAT GEBRUIKEN- Het apparaat is uitgerust met wieltjes en kan dus gebruik maken van de juiste handvatten verplaatst of geduwd worden met behulp van de handgreep (26 Afb. 12)- Til het apparaat op door uw vingers aan de brengen in het speciale handvat (28 Afb. 13) aan de bovenkant van de deksel als het apparaat een enkele motor heeft, of til het apparaat met zijn tweeën op aan de handvatten (27 Afb. 12)Het apparaat inschakelen- Steek de stekker (29 Afb. 14) in het stop-contact. Enkele motor- Druk op de schakelaar (30 Fig.

15) op “I” om het vacuüm motor te starten, lampen branden , indien aanwezig op de schake-laar. Dubbele motor- Afhankelijk van het vereiste vermogen kunt u één motor inschakelen door de schakelaar (30 Afb. 15) op “I” te drukken.

U kunt de beide schakelaars (30, 31 Afb. 15) indrukken als een groter zuigvermo-gen nodig is. E lampen branden , indien aanwezig op de schakelaar. OPMERKING: Als de vuilwatertank vol is, verhoogt zich het lawaai en het apparaat zuigt niet meer. Ver-volgens de toestel wordt uitgeschakeld en de tanks geleegd zoals hierboven beschrevenHet apparaat uitschakelen- De schakelaars (30, 31 Afb. 15) op “0” drukken om het apparaat uit te schakelen en het licht, wanneer er op de schakelaar is, gaat uit. - Haal de stekker (29 Afb. 14) uit het stop-contact. - Wikkel de kabel (33 Afb. 16) op en haak hem op de speciale plaats vast (32 Afb. 16). REINIGING EN ONDERHOUD GEVAARLIJK:Haal de stekker uit het stopcontact alvo-rens u een willekeurige handeling aan de machine verricht. Manuale AS classic line-8050815_1ed_04-2017. indd 2 18/04/17 12:47.

www. ghibliwirbel. com Professional Cleaning Machines Since 1968NEDERLANDS - 3De papieren stofzak (indien aanwe-zig) verwijderen en vervangen. - Haal de hendels (5 Afb. 2) los en verwij-der de deksel met de motor (6 Afb. 3). - Demonteer het polyester filter (8 Afb. 4). - Verwijder het papieren zak om stof verza-melen (7 Afb. 4), en vervang deze zoals hierboven beschreven. - Hermonteer het geheel door de demonta-geprocedure in omgekeerde volgorde uit te voeren. De opvangtank legen- Haal de hendels (5 Afb. 2) los en verwij-der de deksel met de motor (6 Afb. 3). - Plaats jezelf op de top van riolering en af-voer het vloeistof uit de tank (38 Afb. 18). - Reinig de tank met water jet, vervolgens installeer alle het tegenovergestelde doen van demontage. Voor de apparaten voorzien van een af-voerslang- De afvoerslang (36 Afb. 18) van de houder uitmaken. - De knop (35 Afb.

18) los schroeven, de sluiting (34 Afb. 18) van de afvoer-slang (37 Afb. 18) verwijderen en de-reservoir (37 Afb. 18) lege doen. Voor de apparaten voorzien van een kantelen reservoir- Haal de hendels (5 Afb. 2) los en ver-wijder de deksel met de motor (6 Afb. 3). - Draai het slot van de tank los , wer-kende de hendel (40 Afb. 19) als er is. - Til de tank (39 Afb. 17) met de juiste hendel (41 Afb. 20) tot volledige ledi-ging. - Installeer alle het tegenovergestelde doen van demontage. Dagelijkse reinigingHet polyester filter (indien aanwezig) controleren en reinigen- Haal de hendels (5 Afb. 2) los en verwij-der de deksel met de motor (6 Afb. 3). - Verwijder het polyester filter (8 Afb. 4). - Reinig het filter (Afb. 21) van binnen naar buiten met perslucht. U kunt het filter (Afb.

21) in lauwwarm water wassen en uitsluitend als het helemaal droog is her-monteren; vervang het filter als het erg vuil is. - Hermonteer het geheel door de demonta-geprocedure in omgekeerde volgorde uit te voeren.

Het apparaat reinigen- Reinig het apparaat met behulp van een doek bevochtigd met water of een neu-traal reinigingsmiddel. - Demonteer de bovenkant, zoals hierbo-ven beschreven, reinigen de tank met stromend water en daarna leeggooien, zoals hierboven aangegeven Installeer alle het tegenovergestelde doen van demontage. GEVAARLIJK:Reinig het apparaat nooit met waterstralen. Periodieke controlesControleer de werking van de vlotter- Demonteer de bovenkant, zoals hierbo-ven beschreven- Controleer dat vlotter (43 Afb. 22) in goe-de staat is en zich vrij bewegt. Manuale AS classic line-8050815_1ed_04-2017. indd 3 18/04/17 12:47.

www.ghibliwirbel.com Professional Cleaning Machines Since 1968NEDERLANDS - 4PROBLEEM OORZAAK OPLOSSINGHet zuigapparaat functioneert niet.Schakelaar niet ingedrukt.Stekker niet in het stopcon-tact gestoken.Geen stroom.Druk de schakelaar in.Steek de stekker in het stop-contact.Controleer de voedingskabel.Onvoldoende zuigkracht. Papieren zak is vol.Filterelementen verstopt.Accessoires of slangen ver-stopt.Trekker zuigmond versleten of defect.Vervang de papieren stofzak.Reinig filterelementen.Controleer en reinig de flexi-bele slang en de zuigmond.De trekker controleren en vervangenManuale AS classic line-8050815_1ed_04-2017.indd 4 18/04/17 12:47
