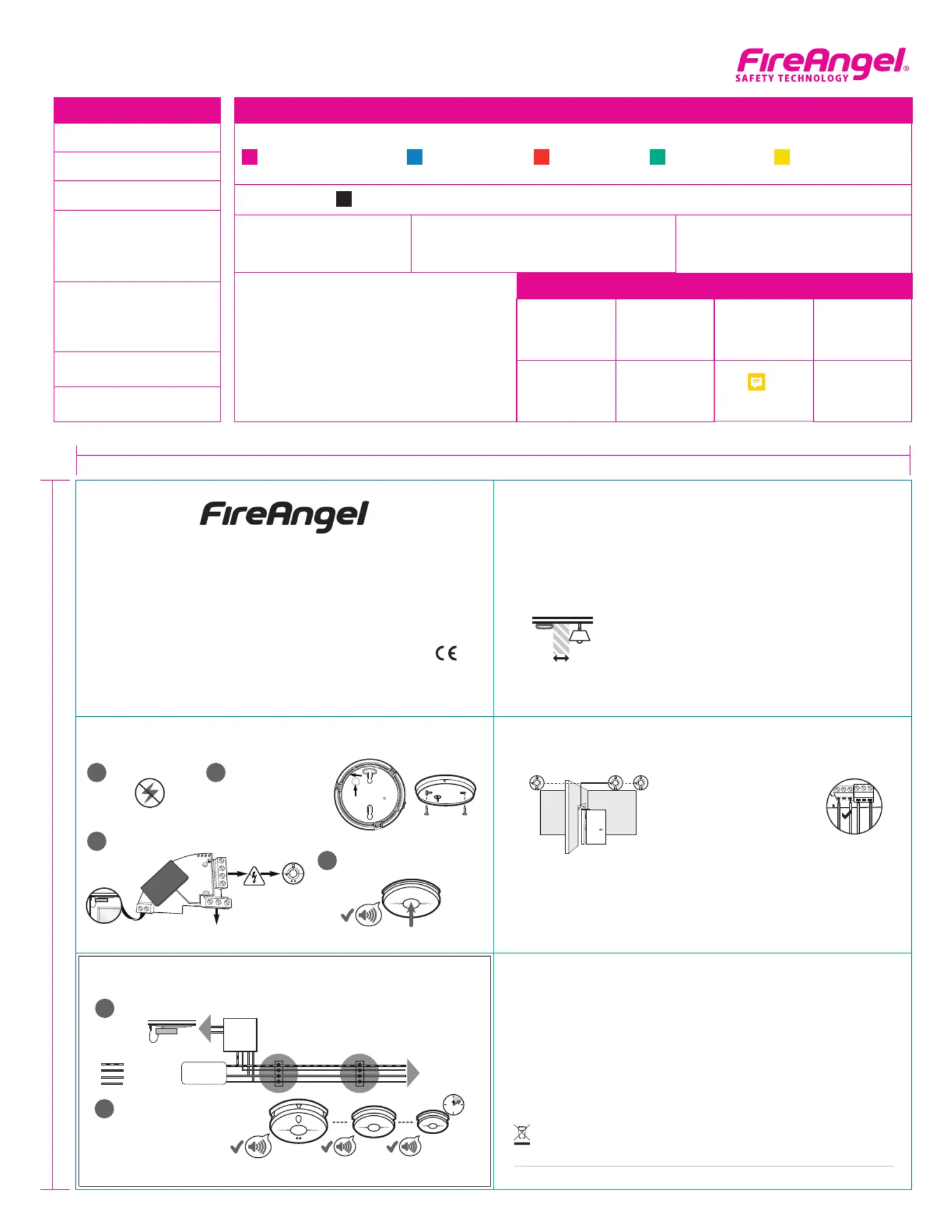

300mm
1. TOEPASSING met PSU
Plaats je rookmelder op minstens 300mm van verlichtingsarmaturen
en muren. Het liefst zo centraal mogelijk in de kamer.
Sluit geen rook-en hittemelders aan op de zelfde groep met dimmers en ledverlichting.
Raadpleeg de handleiding van de melder voor meer informatie over het projecteren.
Controleer vooraf of er extra installatienormen of aanvullende eisen van toepassing zijn.
Houd bedrading op minstens 1000 mm afstand van stroringsbronnen zoals TL verlichting.
De oorspronkelijke Engelse versie van
de handleiding, waaruit deze vertalingen
zijn overgenomen, is onafhankelijk
goedgekeurd. In geval van discrepantie
met vertaalde delen bevestigt FireAngel
Safety Technology Limited dat de
Engelse handleiding juist en correct is.
PSU-PF-NLT INSTALLATIEHANDLEIDING
24V-DC VOEDINGSEENHEID
Netvoeding 230-250 V AC 50 Hz. Het normale bedrijfstemperatuurbereik voor dit product is 0°C (32°F) tot 40°C (104°F).
Deze PSU-PF-NLT voeding is ontworpen voor gebruik in combinatie met FireAngel SW1/SW10, HW1/HW10 rook- of hittemelders.
WAARSCHUWING: De bedrading moet worden geïnstalleerd door een erkend elektricien en in overeenstemming met de geldende bouwvoorschriften Besluit
bouwwerken leefomgeving en de bedrading moet voldoen aan de huidige voorschriften; NEN1010 voor elektrische installaties. Controleer bij uw gemeente
of er aanvullende brandveiligheidsvoorschriften zijn, om er zeker van te zijn dat deze worden nageleefd.
Dit apparaat is niet bedoeld voor niet-residentiële, commerciële of industriële toepassingen, noch voor enig ander doel dan hierboven beschreven.
GN6273R1
BELANGRIJK: De groep waarop melders aangesloten worden, moet continue 230V gevoed zijn en uitgeschakeld kunnen worden
dmv. een schakelaar. In overeenstemming met de installatie handleiding raden wij aan voor melders op 230v met een back-up
batterij voeding, een eindgroep te gebruiken waarop geen andere elektrische apparatuur op aangesloten is (behalve een speciaal
apparaat dat is geïnstalleerd om een storing in de netvoeding aan te geven); of b) een afzonderlijk elektrisch beveiligd, regelmatig
gebruikt lokaal verlichtingscircuit. Controleer de plaatselijke bouw- en brandveiligheidsvoorschriften voor uw woning om er zeker van
te zijn dat aan deze voorschriften wordt voldaan.
WAARSCHUWING: Deze product mag niet worden blootgesteld aan vocht of vloeistoffen. Installeer een PSU en de rookmelders zo
laat mogelijk of in de afbouwfase om zoveel mogelijk verontreiniging te voorkomen.
Deze 24V voeding PSU-PF-NLT kan alleen gebruikt worden in combinatie met de FireAngel rookmelder SW1/SW10 en
hittemelder HW1/HW10.
Deze voeding kan worden gebruikt om een vrijloopdranger aan te sturen.
Als de stroom uitvalt, blijven alle SW1/SW10 of HW1/HW10 melders functioneren op de back-up batterijen. De 24V-uitgang wordt
uitgeschakeld waardoor de vrijloopdranger zijn functie verliest.
Indien een SW1/SW10 of HW1/HW10 van de voeding wordt losgekoppeld voor onderhoud of het vervangen van een back-up
batterij (SW1) blijft de 24V-voeding aan. Alle andere SW1/SW10 of HW1/HW10 die op de PSU zijn aangesloten, kunnen in geval
van een alarm nog steeds de 24V uitschakelen.
2. PROJECTERING
3. INSTALLATIE
Lees deze instructies zorgvuldig voordat u verder gaat, dit kan levens redden. Onjuiste installatie kan leiden tot elektrische
schokken of brand Raadpleeg ook de handleiding van de rook- of hittemelder voor verdere instructies over het installeren van de
melder op de PSU.
GARANTIE EN VERWIJDERING
FireAngel Safety Technology Limited garandeert de oorspronkelijke koper dat de meegeleverde voedingseenheid vrij is van materiaal- en
fabricagefouten bij normaal huishoudelijk gebruik en onderhoud voor een periode van 3 (drie) jaar vanaf de datum van aankoop. Op voorwaarde
dat het product wordt teruggestuurd naar FireAngel Safety Technology Limited met bewijs en datum van aankoop, garandeert FireAngel Safety
Technology Limited hierbij dat gedurende de periode van 3 (drie) jaar vanaf de datum van aankoop FireAngel Safety Technology Limited, naar
eigen goeddunken, de eenheid kosteloos zal vervangen. De garantie op elke vervangende PSU-PF-NLT eenheid geldt voor de rest van de
periode van de oorspronkelijke garantie met betrekking tot het oorspronkelijk gekochte alarm - dat wil zeggen vanaf de datum van de
oorspronkelijke aankoop en niet vanaf de datum van ontvangst van het vervangende product. FireAngel Safety Technology Limited behoudt
zich het recht voor om een alternatief product aan te bieden dat vergelijkbaar is met het product dat wordt vervangen als het oorspronkelijke
model niet langer beschikbaar of op voorraad is. Deze garantie is van toepassing op de oorspronkelijke detailkoper vanaf de datum van de
oorspronkelijke detailaankoop en is niet overdraagbaar. Een bewijs van aankoop is vereist.
Deze garantie dekt geen schade als gevolg van ongelukken, verkeerd gebruik, demontage, misbruik of gebrek aan redelijke zorg voor het
product, of toepassingen die niet in overeenstemming zijn met de gebruikershandleiding. De garantie geldt niet voor gebeurtenissen en
omstandigheden waarover FireAngel Safety Technology Limited geen controle heeft, zoals overmacht (brand, zwaar weer, enz.). Het is niet van
toepassing op winkels, servicecentra of distributeurs of agenten. FireAngel Safety Technology Limited erkent geen wijzigingen in deze garantie
door derden.
FireAngel Safety Technology Limited is niet aansprakelijk voor incidentele of gevolgschade veroorzaakt door de schending van enige
uitdrukkelijke of impliciete garantie. Behalve voor zover toegestaan door de toepasselijke wetgeving, is elke impliciete garantie van verkoop-
baarheid of geschiktheid voor een bepaald doel beperkt in duur voor 3 (drie) jaar.
Deze garantie heeft geen invloed op uw wettelijke rechten. Behalve voor overlijden of persoonlijk letsel is FireAngel Safety Technology Limited
niet aansprakelijk voor enig verlies van gebruik, schade, kosten of uitgaven met betrekking tot dit product of voor indirecte of gevolgschade,
schade of kosten die door u of enige andere gebruiker van dit product worden opgelopen.
AFVOER
Afgedankte elektrische producten mogen niet samen met ander huishoudelijk afval worden weggegooid. Deze producten zijn bij uitstek
geschikt voor het recyclingsysteem voor afgedankte elektronische en elektrische apparatuur (WEEE).
Recycle waar voorzieningen aanwezig zijn. Neem contact op met de plaatselijke overheid of winkelier voor advies over recycling/verwi-
jdering, aangezien er regionale verschillen zijn.
Schakel de elektriciteitstoevoer
uit.
3a
Voer de bedrading in de
montagevoet/psu via een van de
geselecteerde uitbreekgaten of via
de zijkant en bevestig de sokkel
aan het plafond met behulp van de
meegeleverde schroeven. Een
kleine pijl op de zijkant van de voet
komt overeen met een pijl op de
montagevoet van de melder. Dit
vereenvoudigt de montage.
3b
4a
Gebruik voor installaties met meerdere melders een kabel met drie aders en aardekabel voor de PSU Sluit de doorkoppeldraad aan
tussen elke 'I'-aansluiting van de melders en PSU. Rookmelders zelf zijn niet geaard. Als er een aarde kabel beschikbaar is, sluit
deze dan af met een dop.
4b
Test elke melder afzonderlijk met de testknop Alle
doorgekoppelde melders gaan binnen 10
seconden allemaal in alarm en de PSU zal de
voeding van de vrijloopdranger afsluiten.
In combinatie met de PSU-PF-NLT kunnen er 5 rook- of hitte worden aangesloten in één netwerk van
netgevoede melders.
4. OPTIONELE VERBINDINGSFUNCTIE
10
In een onderling verbonden netwerk zal alleen de melder die de brand detecteert, in alarm gaan en de rode LED laten knipperen. Andere melders
gaan ook in alarm, maar de rode LED knippert niet. Sluit niet meer dan 5 melders
BELANGRIJK: De verbindingsdraad (minimaal 2,5 mm2 kabel) moet worden behandeld als Live, geïsoleerd en ommanteld.
Netstroom
230V AC
Voeding
WIRING KEY
= Live
= Doorkoppeldraad
= Neutraal
= Aarde
In combinatie met de
PSU kunnen er maximaal
5 melders worden
gemonteerd.
© 2024 FireAngel Safety Technology Limited
Vanguard Centre, Coventry CV4 7EZ, UK
ZZZĺUHDQJHOWHFKFRP
Technische ondersteuning
2QOLQHZZZĺUHDQJHOWHFKFRPVXSSRUW
(PDLO,17LQWHUQDWLRQDOVXSSRUW#ĺUHDQJHOWHFKFRP
1/NODQWHQVHUYLFH#ĺUHDQJHOWHFKFRP
.OLDQJHMF#DYDFDAQTHJDQRG@MCKDHCHMFHRNNJADRBGHJA@@QHMFQNSDSDJRSDM@MCDQDENQL@SDM2STTQDDMDL@HKM@@QJK@MSDMRDQUHBDkQD@MFDKSDBGBNLUNNQLDDQHMENQL@SHD
FireAngel Safety Technology Limited. Email: (INT)LQWHUQDWLRQDOVXSSRUW#ðUHDQJHOWHFKFRP1/NODQWHQVHUYLFH#ðUHDQJHOWHFKFRP
3c
Sluit de draden/bedrading van de netvoeding en vrijloopdranger
correct aan aan en op de juiste aansluiting en controleer de
polariteit..
Test alle melders afzonderlijk na de installatie.
Raadpleeg de handleiding van de melder voor
verdere instructies.
3d
Een rookmelder met een PSU kan maximaal met 4 andere melders doorverbonden worden.
• Overschrijd het maximum van 5 onderling verbonden apparaten in een netwerk.
• Meer dan 100 m aansluitdraad per circuit.
• Gebruik draad met een minimale diameter van 2,5 mm². De bedrading moet worden aangesloten volgens NEN 1010.
• Sluit FireAngel alarmen aan op modellen van een andere fabrikant.
• De complete installatie testen zonder eerst de melders los te koppelen. Dit kan permanente schade aan de detectoren
veroorzaken en de garantie ongeldig maken).
Netvoeding
Naar conector in steekvoet
(reeds bedraad)
Melders
Deurdranger
Deurdranger
N
L
I
I N L
+
_
WAARSCHUWING:
Het verwisselen van stroom en
nul of van stroom en interconnectie
(IC) beschadigt alle onderling
verbonden detectors en maakt de
garantieclaim ongeldig.
Alle gekoppelde detectors moeten
worden gevoed vanuit dezelfde groep.
Sluit de deurdranger
rechtstreeks aan op PSU
L
L
NN
U
PSU
NIET DOEN:
297mm
252mm
GN6273
Siterwell
W = 297 mm H = 252 mm60 GSM White Paper
R1 Initial Draft
1 of 1
PSU-PF-NLT
User Manual
Dimensions & Information
Pantone Rhodamine Red C
Die Cut Lines
Pantone Medium Blue C
Fold Lines
Pantone Bright Green C
Glue Areas
Pantone Bright Red C
Product Indication
Pantone Medium Yellow C
Artwork Information & Signoff
IMPORTANT INFORMATION: Ensure that you are printing / manufacturing from the original artwork file and not a low-quality preview file
CONFIDENTIAL: The information provided in this document is proprietary to FireAngel Safety Technology Ltd. and as such should only be
used/shared for the exclusive manufacture of those products specified.
Artwork Key:
Drawing No:
Drawing Information: Graphic Information:
Supplier:
Revision No:
Sheet No:
Product / Pack Code:
Material:
Size:
Notes & Instructions:
