Festool UG-CSC-SYS Handleiding

1 SymbolenWaarschuwing voor algemeen gevaarLees de gebruiksaanwijzing en veiligheidsvoorschriften. Gevaar van beknelling voor vingers en handen. Struikelgevaar. Niet erop klimmenSteunplaat en tafelplaat niet inzagen. SteekkarpositieWerkpositieBelastbaar als werktafel tot 100 kg. Belastbaar als steekwagen tot 80 kg. HandelingsinstructieTip, aanwijzingNiet met het huisvuil meegeven. 2 VeiligheidsvoorschriftenWAARSCHUWING. Lees alle veiligheidsvoorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip “elektrisch gereedschap” dat in de veiligheidsinstructies gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer). – Trek de netstekker uit het stopcontact en/of het accupack uit het elektrische gereedschap voordat u instellingen aan het Onderstel uitvoert. Wanneer elektrisch gereedschap onbedoeld gestart wordt, kunnen er ongelukken ontstaan. – Stel het Onderstel goed op voordat u er een elektrisch gereedschap opzet. Een goede opstelling is belangrijk om het risico van inklappen te voorkomen. – Stel het elektrische gereedschap stabiel op het Onderstel op voordat u het gebruikt. Wanneer het elektrische gereedschap op de werktafel verschuift, kunt u de controle erover verliezen. – Plaats het onderstel op een stevig, egaal en horizontaal vlak.

Als het onderstel kan wegglijden of wiebelen, kan het elektrische gereedschap of het werkstuk niet gelijkmatig en goed worden geleid. – Overbelast het onderstel niet en gebruik het niet als opstap of kruk. Overbelasting of staan op het onderstel kan ertoe leiden dat het zwaartepunt van het onderstel zich verplaatst en omkiept.

– Volg de gebruiksaanwijzing van het gebruikte elektrische gereedschap. Wanneer de veiligheidsvoorschriften en de maximale werkstukafmetingen niet in acht worden genomen, wordt de machine onveilig en kunnen ongevallen ontstaan. – Gebruik het apparaat niet voor het vervoer van personen of als speelgoed. Er moet voortdurend op worden gelet dat kinderen niet met het apparaat spelen. – Zaag niet in de kunststofdelen van de steunplaat of in het tafelblad. Een beschadigde steunplaat of tafelblad kan breken. Daardoor ontstaat letselgevaar. 3 Gebruik volgens de voorschriftenHet Onderstel UG-CSC-SYS is bedoeld– als onderstel voor de CSC SYS 50 EBI,– voor het transporteren van meerdere Systainers op elkaar in de functie als steekkar,– als werktafel.

Een andere halfstationaire machine mag op het Onderstel UG-CSC-SYS alleen gebruikt worden voor zover het standvlak binnen het bereik [7-1] veilig opgesteld kan worden. De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt. Nederlands40.

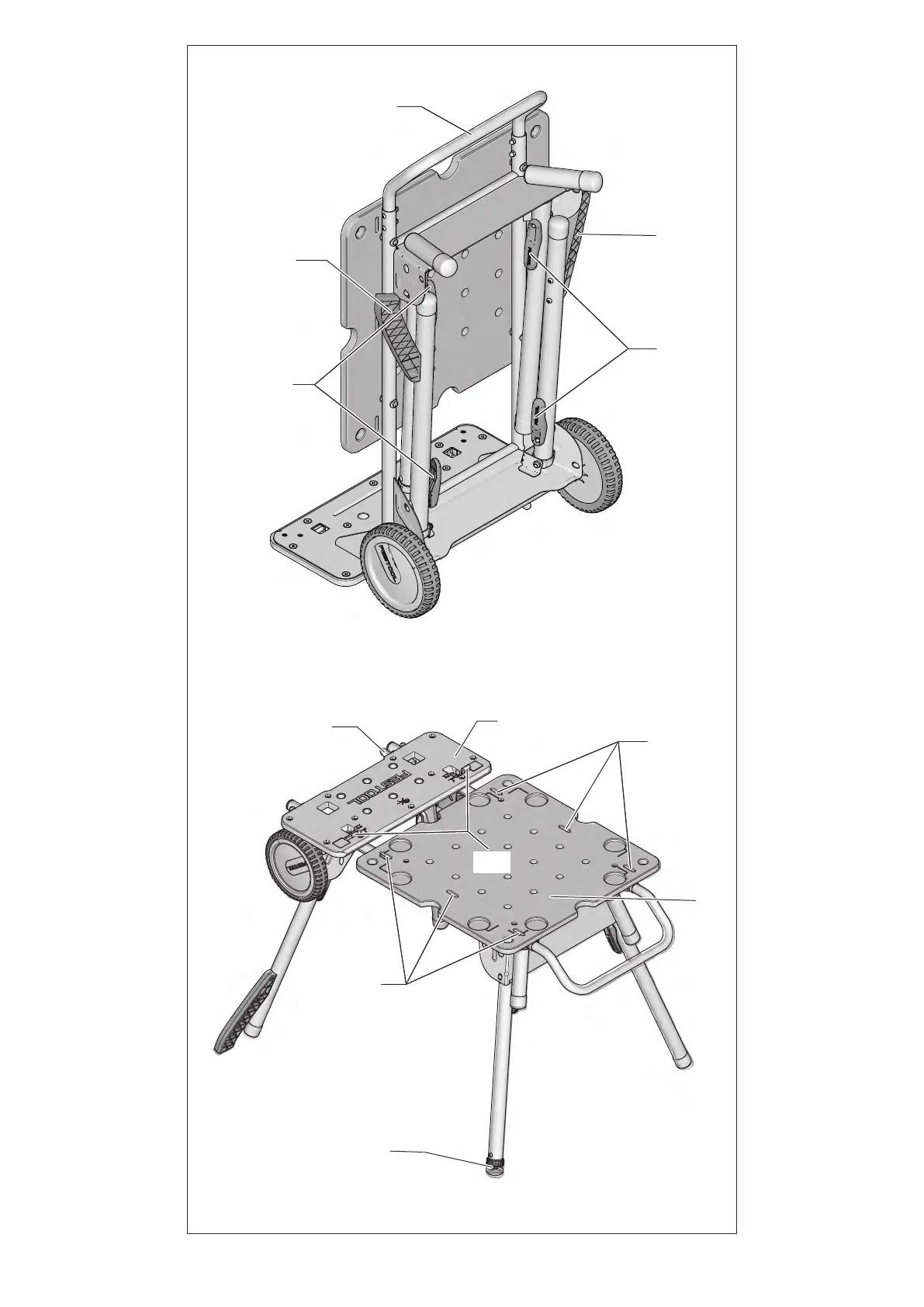

4 Technische gegevensOnderstel UG-CSC-SYSTafelafmetingen (l x b) 580 x 580 mmTransportmaat 1068 x 580 x 240 mmTafelhoogte- Werkpositie hoog 680 mm- Werkpositie laag 240 mmGewicht 18,2 kgBelastbaar als werktafel tot100 kgBelastbaar als steekwagen tot80 kg5 Apparaatcomponenten[1-1]Vergrendelingshendel poten[1-2]Extra poten[1-3]Handgreep[1-4]Vergrendelingshendel steunplaat[1-5]Steunplaat[1-6]Beschermpoten steunplaat[1-7]Ogen voor gordelbevestiging[1-8]Tafelplaat[1-9]Hoogte-instelling pootDe vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing. 6 Montage6. 1 Handgreep monteren [2]Vóór het eerste gebruik de handgreep monteren (zie afbeelding [2]). 7 Montage/ingebruiknameDe vloer om de werktafel moet vlak, in goede staat en vrij van losliggende voorwerpen (bijv. spaanders en zaagresten) zijn.

Voor een veilige stand van de machine op het tafelblad moet het tafelblad steeds vrij en schoon gehouden worden. 7. 1 Opstellen in werkpositie hoog [3]► Lichte oneffenheden in het standvlak aan de hoogte-instelling [3-1] opheffen. De extra poten [3-2] dienen voor de verhoging van de stabiliteit bij grote of zware werkstukken. 7. 2 Opstellen in werkpositie diep [4]Zie afbeelding [4]. 7. 3 Opstellen in steekkarpositie [5]► Voor de bescherming van het steunplaatoppervlak de steunpoten opstellen. ► Te transporteren lading met de meegeleverde gordel borgen. Daartoe de gordel door de hiervoor bedoelde ogen [5-1] leiden. 7. 4 Opzetten van de CSC SYS 50 EBI [6]De bodemplaat van het onderstel UG-CSC-SYS is speciaal bedoeld voor de opname van de CSC SYS 50 EBI. De CSC SYS 50 EBI kan telkens 30° gedraaid worden tot aan de volgende veilige opname. 7.

5 Steunplaat als werkstuksteun [8]De hoogte van het werkvlak van een op het onderstel gezette CSC SYS 50 EBI komt overeen met de hoogte van de volledig opgestelde steunplaat. Langere werkstukken kunnen op de opgestelde steunplaat gesteund worden. 7.

6 Plaatsen van halfstationaire machines [7]Andere halfstationaire machines moeten binnen het gekenmerkte bereik [7-1] op de geperforeerde plaat neergezet worden. 8 Onderhoud en verzorgingKlantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www. festool. nl/serviceAlleen originele Festool-reserveonderdelen gebruiken. Bestelnr. op: www. festool. nl/serviceEKAT123549 MilieuGeef het apparaat niet met het huisvuil mee. Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht. Informatie voor REACH: www. festool. nl/reachNederlands41.
