Festool EXO 18 HPC 4,0 I-Plus Handleiding

Inhoudsopgave1 Symbolen. 732 Veiligheidsvoorschriften. 733 Gebruik volgens de voorschriften. 744 Technische gegevens. 745 Beschrijving van het apparaat. 756 Accupack. 757 Ingebruikneming. 758 Instellingen. 769 Werken met het exoskelet. 7710 Statusindicatie. 8111 Gedrag bij storingen of ongevallen. 8212 Transport en opslag. 8313 Onderhoud en verzorging. 8314 Accessoires. 8415 Milieu. 8416 Algemene aanwijzingen. 851 SymbolenWaarschuwing voor algemeen gevaarWaarschuwing voor elektrische schokLees de gebruiksaanwijzing en veiligheidsvoorschriften. Verbod voor personen met actieve medische implantaten. Gevaar van beknelling voor vingers en handen. Accupack verwijderen. Accupack inbrengen. Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 16. 2CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

Niet met het huisvuil meegeven. Tip, aanwijzingHandelingsinstructie2 VeiligheidsvoorschriftenWAARSCHUWING. Lees alle veiligheidsvoorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen. Neem de bedieningshandleiding van het oplaadapparaat en het accupack in acht. 2. 1 Veiligheidsvoorschriften– De ondeskundige opening is verboden. Beschermingsafdekkingen mogen niet verwijderd worden. Onderhoud en reparatie mogen alleen door een erkende vakwerkplaats uitgevoerd worden. – Het exoskelet mag niet door personen (met inbegrip van kinderen) met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis worden gebruikt.

– Het exoskelet mag niet gebruikt worden door personen met actieve medische implantaten. – Het dragen van het exoskelet ontslaat u niet van het dragen van geschikte beschermingsmiddelen. – Gebruik geen netvoedingen of accu's van andere leveranciers voor het gebruik van het exoskelet. Gebruik geen oplaadapparaten van andere leveranciers voor het laden van de accu's. Het gebruik van accessoires die niet door de fabrikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel leiden. – Scheid de accu van het apparaat voordat u accessoires/verbruiksonderdelen vervangt of het apparaat opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van een onbedoelde start van het apparaat. – Gebruik het exoskelet niet voor veiligheidskritisch werk of voor de omgang met mogelijk gevaarlijke goederen (bijv.

– Gebruik het exoskelet niet in de regen of in een vochtige omgeving. Vocht in het exoskelet kan tot kortsluiting en brand leiden. – Werk niet met het apparaat in een explosieve omgeving. – Draag geen wijde kleding of sieraden. Draag bij lang haar een haarnetje of bind het haar vast. Houd uw haar en kleding uit de buurt van bewegende delen. Wijde kleding, sieraden en lang haar kunnen in bewegende delen terechtkomen. – Het exoskelet is vanwege de van het lichaam uitstekende contour en open uiteinden van riemen in principe ongeschikt voor gebruik op werkplekken waar het dragen van nauwsluitende werkkleding vereist is. – Let op een normale lichaamshouding. Zorg dat u stevig en stabiel staat en behoud altijd uw evenwicht. Hierdoor kunt u het exoskelet in onverwachte situaties beter onder controle houden.

– Zorg voor een veilig gebruik van het exoskelet, met name dat u stabiel staat bij het werken op verhoogde niveaus. – Grijp niet in het gedeelte met de gewrichtsketting [1-7]. Gevaar voor beknelling of afsnijden van vingers. – Houd het exoskelet bij het neerzetten altijd vast aan de draaglus [1-8] en zet het voorzichtig neer. Het exoskelet kan anders beschadigd raken. – Beschadigingen door neervallen vermijden. Het exoskelet moet na het neervallen op beschadigde onderdelen en op goede werking gecontroleerd worden. – Houd verpakkingsfolie weg van kinderen. Het risico op verstikking is aanwezig. – Neem ook de gebruiksaanwijzing van de accu en het oplaadapparaat in acht, evenals van andere Festool-machines die bij het werken met het exoskelet worden gebruikt. – Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn. 2.

2 EmissiewaardenDe vastgestelde waarden bedragen:Geluidsdrukniveau LPA < 70 dB(A)Trillingen van het hele lichaama < 0,5 m/s2Totale trillingsmetingahv < 2,5 m/s23 Gebruik volgens de voorschriftenHet exoskelet is geschikt om de schouderspieren te ondersteunen bij werkzaamheden in verticale richting die voor de borst en boven het hoofd plaatsvinden. Het ondersteunt toepassingen zoals het schuren van gepleisterde gipsplaten en plafonds, behangen en schilderen van muren en plafonds. Het temperatuurbereik voor gebruik is 0 °C tot 40 °C. Het exoskelet is uitsluitend bedoeld voor gebruik door personen met een lichaamslengte van 160 cm ‑ 200 cm.

Het exoskelet is niet geschikt om– werkzaamheden in horizontale beweging te ondersteunen,– personen te ondersteunen die vanwege hun constitutie werkzaamheden zonder een exoskelet niet zouden kunnen uitvoeren,– personen te ondersteunen die het exoskelet slechts beperkt kunnen bedienen of de gebruiksaanwijzing niet kunnen lezen en begrijpen,– zwangerschapsbeschermingsmaatregelen te omzeilen. De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt. 4 Technische gegevensExoskelet Exo 18Nominale spanning 18 V Nominale stroom 4 AFrequentiebereik 2402 MHz - 2480 MHzEquivalent isotroop uitgestraald vermogen (EIRP) < 10 dBmTransportmaat 835 mm x 365 mm x 775 mmNederlands74.

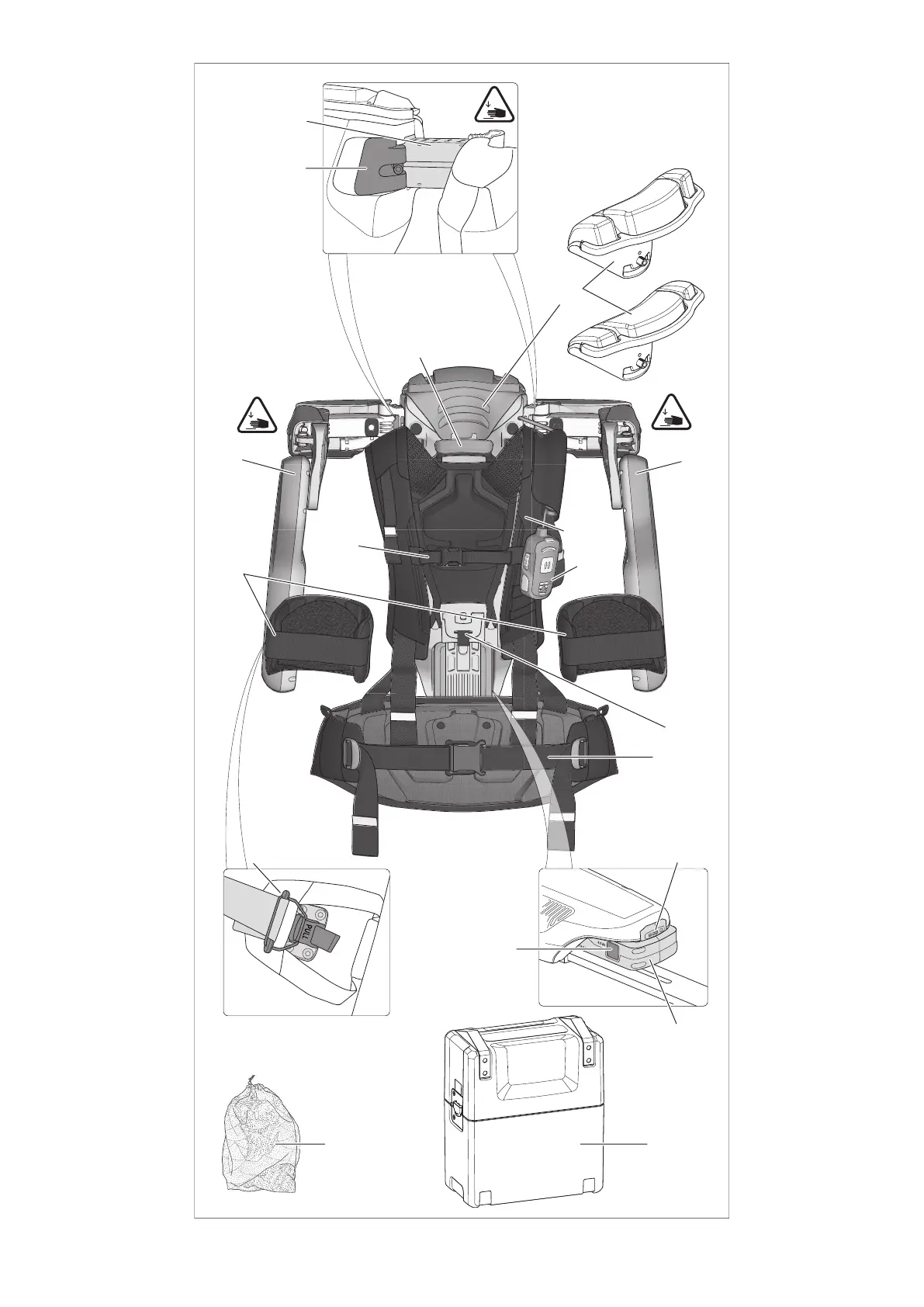

Exoskelet Exo 18Geschikte accu's Festool BP 18 Li ≥ 3,1 AhGewicht exoskelet zonder accu 7 kg5 Beschrijving van het apparaatHet exoskelet wordt gebruikt om de schouder- en nekspieren te ondersteunen tijdens werkgerelateerde armbewegingen en het hanteren van lasten voor de borst en boven hoofdhoogte. Het exoskelet wordt daarbij net als bij een rugzak op de rug gedragen en met de bekkenriem [1-13], het gordelsysteem [1-10], de borstriem [1-4] en de armschalen [1-3] aan het lichaam bevestigd. Tijdens het gebruik wordt via de armschalen een verticale steunkracht in de bovenarm geleid om de schouder- en nekspieren te ontlasten. Er kunnen optioneel twee hoofdsteunen van verschillende hoogte [1-9] worden gebruikt om het hoofd tijdens het werk te ondersteunen en zo het comfort bij bovenhandse werkzaamheden te vergroten. Het exoskelet wordt via de bedieningsmodule [1-11] gestuurd.

De accu levert hierbij de stroom [1-16]. Het textielsysteem kan van het exoskelet afgenomen worden en kan apart in de waszak [1-1] gewassen worden. De verpakking [1-17] dient voor het transport en het neerleggen van het exoskelet, bijvoorbeeld bij de instelling van de maat. 5. 1 Apparaatelementen[1-1]Waszak[1-2]Magneetsluiting van de armsteunkussens[1-3]Armsteunen[1-4]Borstriem[1-5]Exo-arm[1-6]Snelspanner[1-7]Gewrichtsketting[1-8]Draaglus[1-9]2 verschillend hoge hoofdsteunen[1-10]Riemsysteem[1-11]Bedieningsmodule[1-12]Zwaardvergrendeling[1-13]Bekkenriem[1-14]Capaciteitsindicatie[1-15]Toetsen voor het losmaken van de accu[1-16]Accu[1-17]VerpakkingDe vermelde afbeeldingen staan aan het begin en aan het einde van de gebruiksaanwijzing. 6 AccupackVóór de plaatsing van het accupack moet de accu-aansluiting op verontreiniging gecontroleerd worden.

Een verontreiniging van de accu-aansluiting kan een goed contact belemmeren en tot schade aan de contacten leiden. Een gestoord contact kan tot oververhitting en beschadiging van het apparaat leiden. [2A]Accupack verwijderen.

[2B]klickAccupack plaatsen - tot aan het vastklikken. Meer informatie over oplaadapparaat en accupack met capaciteitsindicatie vindt u in de bedieningshandleidingen van accupack en oplaadapparaat. 7 Ingebruikneming VOORZICHTIGGevaar voor letsel► Vóór elk gebruik of na een val een functietest uitvoeren. Bij beschadigingen van het exoskelet mag dit niet gebruikt worden. ► Vóór elk gebruik het exoskelet op volledigheid controleren. 7. 1 HoofdsteunAanbeveling: Gebruik een hoofdsteun bij bovenhandse werkzaamheden. Kies de hoofdsteun die voor u het meest comfortabel is bij de activiteit. Hoofdsteun monteren [3A]► De hoofdsteun [3-1] opleggen en aandrukken tot de hoofdsteun vastklikt. Nederlands75.

Hoofdsteun afnemen [3B]► De hoofdsteun oplichten en van het exoskelet afnemen. 7. 2 CompatibiliteitscontroleDe maximale ondersteuningskracht van het exoskelet is zo ontworpen dat gezonde mensen deze in geval van nood met hun eigen spierkracht kunnen overwinnen. De bewegingsradii van het exoskelet vallen binnen de bewegingsgrenzen van mensen zonder lichamelijke (gewrichts)beperkingen. Dit garandeert dat gezonde mensen hun gewrichten niet kunnen overstrekken. Test desalniettemin om veiligheidsredenen de compatibiliteit met jouw fysieke conditie. ► Exoskelet aanleggen (niet inschakelen). ► Alle bewegingsmogelijkheden testen die met het exoskelet uitgevoerd kunnen worden. Als alle bewegingen zonder problemen mogelijk zijn, kan het exoskelet ingeschakeld worden. Neem bij twijfel contact op met de klantenservice. 8 Instellingen8.

1 BedieningsmoduleVolgende instellingen kunnen via de bedieningsmodule [4] uitgevoerd worden:– Krachtondersteuning instellen (zie hoofdstuk 8. 2). – Verbinding met de Festool Work-app (zie hoofdstuk 8. 4). – Keuze van een profiel (zie hoofdstuk 8. 6). – Activering en deactivering van de pauzemodus (zie hoofdstuk 9. 7). 8. 2 Krachtondersteuning instellenHet exoskelet beschikt over 5 krachtniveaus. Krachtniveaus0 Uit, geen ondersteuning1 - 2 Lichte krachtondersteuning2 - 3 Gemiddelde krachtondersteuning4 - 5 Hoge krachtondersteuning8. 3 HoekcompensatieHet exoskelet herkent of je rechtop staat of bijvoorbeeld naar voren buigt. Om in bepaalde situaties ongewenste ondersteuning te voorkomen, past de krachtondersteuning van het exoskelet zich aan jouw houding aan. Bij extreme houdingen kan dit ertoe leiden dat de krachtondersteuning volledig wordt uitgeschakeld. 8.

► De Bluetooth® toets [4-7] indrukken tot de Bluetooth® LED [4-8] blauw knippertHet exoskelet is 60 seconden lang gereed voor verbinding. ► De instructies in de Festool Work-app opvolgen om de beveiligde verbinding te autoriseren. In de Festool Work-app vindt u meer informatie over de bediening en configuratie van het exoskelet. * Niet voor elk land beschikbaar. 8. 5 Uitgebreide functieomvang: Festool Work-appHet exoskelet beschikt over meer functies die via de Festool Work-app ingesteld kunnen worden. Bovendien biedt de Festool Work-app meer informatie over de onderwerpen:– Tutorials (bijv. hulp bij het aantrekken)– Bedrijfsgegevens van het exoskelet– Bedrijfsgegevens van de accu– Software-updates– Accessoires– Garantie- en service-informatie– Informatie over het laatste contact met het exoskeletVerbind uw exoskelet met de Festool Work-app op uw mobiele eindapparaat (zie hoofdstuk 8.

4). 8. 6 Keuze van een profielHet exoskelet heeft 3 vooringestelde profielen die op de bedieningsmodule kunnen worden geselecteerd door op de profielknop [4-1] te drukken. De groene LED van de profielweergave [4-9] toont het ingestelde ondersteuningsbereik. Nederlands76.

Profielweergave Ondersteuningsbereik1231 Werken aan plafonds(Bovenhands)2 Werken aan muren(vanaf borsthoogte)3 Standaardprofiel(Bekken omhoog)Meer profielenNa wisseling van een profiel moet de krachtondersteuning ingesteld worden. 8. 7 TemperatuurbeveiligingHet exoskelet herkent te hoge of te lage temperaturen van compressor en accu. Als de temperatuur te veel afwijkt, start de compressor niet meer. De krachtondersteuning wordt verminderd en/of het exoskelet schakelt uit. De statusindicatie [4-3] toont de betreffende toestand. Voor de verdere procedure, zie hoofdstuk 10. 9 Werken met het exoskelet9. 1 Veilig werkenBij het werken alle aan het begin vermelde veiligheidsvoorschriften en de volgende regels in acht nemen:Vóór het begin– Schakel het exoskelet pas in nadat u het hebt aangelegd zoals in hoofdstuk 9. 5 beschreven.

– Controleer vóór werkzaamheden met het exoskelet of alle afneembare onderdelen (zie hoofdstuk 13. 2) correct gemonteerd zijn. – Voer een compatibiliteitscontrole uit (zie hoofdstuk 7. 2). Controleer voordat je met het exoskelet gaat werken of je de weerstand ook met de hoogste krachtinstelling in alle gewrichtsstanden kunt overwinnen. Als de kracht van het exoskelet jouw kracht overtreft, kunnen onverwachte bewegingen jou of omstanders in gevaar brengen. – Test of je alle voor jouw geplande werk noodzakelijke handelingen met het exoskelet kunt uitvoeren. Voer geen werkzaamheden uit die met het exoskelet beperkt of moeilijk uitgevoerd kunnen worden. – Draag geen objecten die u zonder de krachtondersteuning van het exoskelet niet zelfstandig kunt dragen. – Controleer of u het exoskelet ook met werkkleding en persoonlijke beschermingsmiddelen op elk moment volledig kunt sturen.

Een exoskelet dat niet goed is aangepast aan uw lichaamslengte en plooien in uw kleding bij het dragen van het exoskelet kunnen huidirritatie veroorzaken. Tijdens het werk– Tussen exo-arm [1-5] en gewrichtsketting [1-7] bestaat beknellingsgevaar. Grijp niet in dit bereik. Houd omstanders uit de buurt van dit bereik. – Bij het werken met elektrisch gereedschap met netvoeding mag het netsnoer nooit over de gewrichtsketting worden geleid [1-7]. – Houd de armsteunen [1-3] in de werkmodus gesloten. – Stel de krachtondersteuning langzaam en trapsgewijs in. – Als u tijdens het werk zintuiglijke stoornissen of pijn ervaart, moet het exoskelet afgelegd en moet medisch advies worden ingewonnen. 9. 2 Instelling van de maat VOORZICHTIGLetselgevaar door gewrichtskettingBeknelling van de handen► Grijp niet in het bereik van de gewrichtsketting [1-7] of tussen gewrichtsketting en exo-arm [1-5].

► Het zwaard verschuiven totdat de door u bepaalde ruglengte op de schaal [5-3] aan de corpusrand [5-2] verschijnt.► Het lipje loslaten.De zwaardvergrendeling klikt vast.Schouderbreedte instellen [5B]► De instelling van uw schouderbreedte bepalen aan de hand van uw lichaamslengte en met behulp van de tabel in afbeelding [6].Aan beide zijden:► De snelspanner [5-5] openen.► De gewrichtsketting [5-6] op het greepoppervlak [5-9] verschuiven totdat de door u bepaalde schouderbreedte op de schaal [5-8] aan de corpusrand [5-7] verschijnt.► De snelspanner sluiten.Armsteunen instellen [5C]Aan beide zijden:► De knop [5-10] indrukken en ingedrukt houden.► De positie van de armsteunen door verschuiven in de groef instellen.► De knop loslaten.De armsteun klikt vast.9.3 Accu plaatsen► De accu plaatsen (zie hoofdstuk 6).Na plaatsing van de accu bevindt het exoskelet zich in de stand‑by‑modus.9.4 Aanduiding van de riemenPositieverstelriemenSchouderriemenBekkenriemen9.5 Exoskelet aanleggen en bijstellenATTENTIE!

Grijp niet in het gedeelte met de gewrichtsketting [1-7]. Instrueer ook personen die jou eventueel bij het aanleggen helpen.► Het exoskelet omdoen als een rugzak, daarbij de schouderriemen aanleggen zonder de schouderriemen strak te trekken.► Het bedieningselement in de houder van de schouderriem hangen.► De schouderriemen licht aantrekken tot de bekkenriem op de bekkenbeenderen ligt.► De bekkenriem sluiten.De bekkenriem bedekt de bekkenbeenderen, en de sluiting van de bekkenriem zit onder de navel.► De bekkenriem vasttrekken.Het gewicht van het exoskelet ligt op het bekken.Nederlands78

► De schouderriemen licht aantrekken om het exoskelet comfortabel op het lichaam te stabiliseren.► De borstriem sluiten en de positieverstelriemen licht vasttrekken.► Met de positieverstelriemen het exoskelet tegen de rug aantrekken.Schouderpositie► De schouderbreedte controleren: Tussen de schouders en het exoskelet is telkens ca. 1‑2 cm afstand.ATTENTIE! Als het exoskelet niet goed zit, moet de maat van de schouderbreedte op het exoskelet opnieuw worden aangepast (zie hoofdstuk 9.2).► De schouderbreedte controleren: Leg de hand op uw schouder. De hand moet zich nabij de positiemarkering bevinden.ATTENTIE! Als het exoskelet te hoog of te laag zit, moet de maataanpassing van de ruglengte worden gecorrigeerd (zie hoofdstuk 9.2).Nederlands79

Armsteunen► De armen in de armsteunen leggen en de armsteunen met de magneetsluitingen sluiten. ► De rubberen banden van de armsteunen licht aantrekken. ATTENTIE. De armen moeten zich in de armsteunen vrij kunnen bewegen. ATTENTIE. De rubberen banden van de armsteunen losser maken als ze te strak zitten en sensorische stoornissen of pijn in uw handen of vingers veroorzaken. Als u tijdens het werk zintuiglijke stoornissen of pijn niet minder worden, moet het exoskelet afgelegd en moet medisch advies worden ingewonnen. ► De armsteunpositie controleren: Met horizontale armen en ellebogen naar boven gebogen, moet er een afstand van ongeveer 4 vingerbreedtes zijn tussen de elleboog en de armsteun. De rubberen banden van de armsteunen mogen daarbij niet in de elleboogbochten snijden. ATTENTIE.

Als het exoskelet niet goed zit, moet de maat van de armsteunen op het exoskelet opnieuw worden aangepast (zie hoofdstuk 9. 2). ATTENTIE. Bewaar de lussen van de riemen in de riemengeleiders. Neerhangende lussen kunnen door het exoskelet gegrepen worden en tot een val of letsel leiden. 9. 6 Pasvorm controlerenBevinden uw schouders zich nabij de positiemarkeringen. Zitten de armsteunen comfortabel, knellen niet en drukken niet op de ellebogen. Bedekt de bekkenriem de bekkenbeenderen. 9. 7 Inschakelen WAARSCHUWINGGevaar voor letsel► Letselgevaar door ongecontroleerde bewegingen van het exoskelet. ► Schakel het exoskelet pas in nadat je het hebt aangelegd zoals in hoofdstuk 9. 5 beschreven. Gereedmodus► De aan-/uit-toets [4-4] ca. 1 seconde indrukken. Het drukreservoir wordt gevuld. De statusindicatie [4-3] brandt groen. Het exoskelet is gereed voor gebruik.

Het profieldisplay [4-9] toont het ingestelde profiel. De laatst gekozen instelling is standaard na het inschakelen ingesteld. Werkmodus► De krachtregeling [4-5] rechtsom opendraaien. Het exoskelet ondersteunt het werk met de ingestelde kracht.

De kracht van de ondersteuning wordt via de krachtindicator [4-2] weergegeven. Als de krachtondersteuning op 0 wordt gedraaid, gaat het exoskelet terug in de gereedmodus. PauzemodusDoor op de pauzeknop [4-6] te drukken, gaat het exoskelet in de pauzemodus. De krachtondersteuning zakt tot 0, en de krachtindicatie [4-2] knippert. Door nogmaals op de pauzeknop te drukken, schakelt het exoskelet terug naar de werkmodus en wordt de eerder ingestelde kracht weer geactiveerd. ATTENTIE. Het exoskelet mag niet afgelegd worden zolang het in de pauzemodus is. SchaNederlands80.

1 seconde indrukken.Als het exoskelet zich in de werk- of pauzemodus bevindt en de armen langer dan 1,5 minuut niet bewegen, gaat het exoskelet over in de stand-by-modus.Als het exoskelet zich in de gereedmodus bevindt en de armen langer dan 10 minuten niet bewegen, gaat het exoskelet eveneens over in de stand-by-modus.Stand-by-modusDe stand-by-modus komt overeen met de toestand "uitgeschakeld" met geplaatste accu.9.9 Exoskelet afleggen► Het exoskelet op de bedieningsmodule uitschakelen (zie hoofdstuk 9.8)► De magneetsluiting op de armschalen openen door aan de banden te trekken.► De borstriem openen door op de gespdelen te drukken.► De bekkenriem openen door op de gespdelen te drukken.► Het exoskelet zoals een rugzak afleggen.► Het exoskelet op de verpakking of op een vlakke ondergrond neerleggen.9.10 Accu verwijderen► Het exoskelet op de bedieningsmodule uitschakelen (zie hoofdstuk 9.8)► De accu afnemen (zie hoofdstuk 6).10 StatusindicatieStatusindicatie [4-3] Oorzaak MaatregelLED brandt groen.

LED knippert 3x geel. De lading van de accu is laag. Hoe lager de lading, hoe korter de intervallen tot het volgende knipperen. ► De accu laden (zie hoofdstuk 6). De krachtondersteuning schakelt uit. LED blijft 2 seconden uit. LED knippert 2x geel. Snelheidsbewaking / -overschrijding van de armbewegingen. Het exoskelet bevindt zich in een niet-toegestane positie. De krachtondersteuning schakelt uit. LED blijft 2 seconden uit. LED knippert 3x geel. Het exoskelet schakelt uit. De accu is leeg. ► De accu laden (zie hoofdstuk 6). De krachtondersteuning schakelt uit. LED blijft 2 seconden uit. LED knippert 3x geel. Het exoskelet schakelt uit. Te hoge temperatuur van de accu. ► De accu laten afkoelen. ► Het exoskelet opnieuw inschakelen. Te lage temperatuur van de accu of de compressor. ► Wachten tot de temperatuur weer tot 0 °C is gestegen. ► Het exoskelet opnieuw inschakelen.

LED knippert afwisselend rood en groen. De compressor pompt niet na. Te hoge temperatuur van de compressor. ► Het exoskelet laten afkoelen tot de compressor weer napompt. LED brandt rood. De krachtondersteuning schakelt uit. Het exoskelet schakelt uit. Fout ► Meer informatie in de Festool Work-app. ► Als de fout aanhoudt, contact opnemen met een geautoriseerde servicewerkplaats of de fabrikant. Uit Het exoskelet is uitgeschakeld of bevindt zich in de stand‑by‑modus. ► Eventueel accu plaatsen (zie hoofdstuk 6) en het exoskelet inschakelen (zie hoofdstuk 9. 7). 11 Gedrag bij storingen of ongevallenNeem na een storing of een ongeval vóór de heringebruikneming van het exoskelet contact op met een geautoriseerde servicewerkplaats of de fabrikant. Neem de aanwijzingen van de statusindicatie [4-3] in hoofdstuk 10 in acht. 11.

► Probeer de volgende opties en leg van tevoren alle met de hand vastgehouden voorwerpen voorzichtig neer:– Exoskelet op de aan-/uit-toets [4-4] uitschakelen. – Vraag aan een andere persoon om de accu te verwijderen. Dit leidt tot een onmiddellijke uitschakeling van de ondersteuningskracht. – Vraag aan een andere persoon om de armschaal in de bovenste positie vast te houden terwijl je het exoskelet aflegt. Verwijder na het afleggen van het exoskelet de accu. 11. 2 Rook of sterke hitteontwikkeling► Het exoskelet onmiddellijk op de aan-/uit-toets uitschakelen en daarna afleggen. ► De accu verwijderen. Nederlands82.

11. 3 Ongebruikelijke geluiden► Het exoskelet onmiddellijk op de aan-/uit-toets uitschakelen en daarna afleggen. ► De accu verwijderen. 11. 4 Ingeklemd textiel of andere materialen► Het exoskelet onmiddellijk op de aan-/uit-toets uitschakelen en daarna afleggen. ► Alvorens geprobeerd wordt om ingeklemde voorwerpen te verwijderen, moet de accu verwijderd worden. ► Houd er rekening mee dat het verwijderen van ingeklemde voorwerpen kan leiden tot nieuw inklemmingsgevaar. Ingeklemde voorwerpen kunnen de werking van het apparaat beïnvloeden, zelfs na verwijdering van het ingeklemde voorwerp. Neem bij twijfel contact op met de klantenservice. 11. 5 Afbreken van onderdelenBij botsingen met andere voorwerpen kunnen onderdelen van het exoskelet afbreken of componenten inscheuren. Deze beschadigingen kunnen het veilige gebruik van het exoskelet in gevaar brengen.

► Het exoskelet onmiddellijk op de aan-/uit-toets uitschakelen en daarna afleggen. ► De accu verwijderen. ► Neem contact op met de klantenservice voor verdere actie. 11. 6 Scheuren in textielcomponentenScheuren in textielcomponenten kunnen het veilige gebruik van het exoskelet in gevaar brengen. ► Het exoskelet onmiddellijk op de aan-/uit-toets uitschakelen en daarna afleggen. ► De accu verwijderen. ► Neem contact op met de klantenservice voor verdere actie. 12 Transport en opslag► Het exoskelet alleen met verwijderde accu's transporteren of opbergen. ► Het exoskelet aan de draaglus [1-8] vasthouden en voorzichtig neerzetten. ► Om beschadigingen van de bekkenriem [8B] te vermeiden, de bekkenriem afnemen (zie hoofdstuk 13. 3). ► Vochtig textiel vóór het inpakken drogen (afnemen van het textiel, zie hoofdstuk 13. 3).

13 Onderhoud en verzorging WAARSCHUWINGGevaar voor letsel, elektrische schokken► Neem vóór alle onderhoudswerkzaamheden altijd de accu uit het exoskelet. ► Alle onderhouds- en reparatiewerkzaamheden waarvoor het vereist is om de behuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd. Klantenservice en reparaties mogen alleen door de fabrikant of door servicewerkplaatsen uitgevoerd worden. Alleen originele Festool-reserveonderdelen gebruiken. Meer informatie: www. festool. nl/service► Om de technische veiligheid te behouden, moet de ventieleenheid na 5000 bedrijfsuren door een erkende vakwerkplaats worden vervangen. ► Beschadigde beveiligingsinrichtingen en onderdelen moeten op deskundige wijze in een erkende en gespecialiseerde werkplaats gerepareerd en vervangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is.

► Zorg ervoor dat de koelluchtopeningen in de motorbehuizing altijd vrij en schoon zijn om de luchtcirculatie te waarborgen. ► Het exoskelet en de hoofdsteunen op de binnen- en buitenzijde reinigen door afzuigen en afvegen. 13. 1 Snelspanner van de schouderbreedte-instelling bijstellenDe spankracht van de snelspanner voor de schouderbreedteverstelling [7-3] kan in de loop van de tijd veranderen. ► De snelspanners afstellen met een inbussleutel [7-1] op de schroeven [7-2] zodat de snelspanners goed sluiten en de schouderbreedteverstelling goed vastzit. 13. 2 Textiel vervangen of reinigenHet riemensysteem en de kussens van de armsteunen kunnen worden vervangen of afgenomen voor reiniging. WassymbolenIn de waszak wassen. Zeer behoedzaam wassen op 30 °C. Niet centrifugeren. Nederlands83.

WassymbolenNiet in de trommeldroger drogen. Niet strijken. 13. 3 Textiel afnemen[8A] Bedieningselement verwijderen►De drukknoppen op de textiele kabelgeleiding openen. ► Het bedieningselement uit de houder op de schouderriem nemen en opzij leggen. [8B] Bekkenriem losmaken► De klem openen. ► De bekkenriem aan het kogelgewricht afnemen. [8C] Clips losmaken► Boven het rugnet aan de ogen van de vergrendelingsbout trekken en vasthouden. ► De clips eruit trekken. [8D] Rugnet afnemen► De netlussen uithangen. Het harnas kan van het exoskelet worden verwijderd. [8E] Armsteunkussens verwijderen► De magnetische sluitingen van de rubberen band verwijderen en op een veilige plaats bewaren, bijv. op de magnetische tegenhanger van de sluiting. ► De zijden van de armsteunkussens omklappen. ► De armsteunkussens van de armsteunen lostrekken. ► De rubberen banden uit de armsteunen rijgen. 13.

4 Textiel monteren[9A] Armsteunkussens bevestigen► De rubberen banden in de armsteunen rijgen. ► De armsteunkussens op de armsteunen leggen. De korte zijde van de armsteunkussens ligt daarbij op de zijden met magneetsluiting. ► De armsteunkussens over de armsteunen drukken. De zijden van de armsteunkussens om de armsteunen klappen. ► De magneetsluitingen aan de rubberen banden bevestigen. [9B] Bekkenriem bevestigen► De bekkenriem aan het kogelgewricht aanbrengen. ► De klem sluiten. [9C] Rugnet bevestigen► De gespen van het rugnet ontspannen. ► De netlussen inhangen. [9D] Clips sluiten► Aan de ogen van de vergrendelingsbouten trekken en vasthouden. ► De clips van het riemsysteem in de clipshouder van het exoskelet schuiven. ► De ogen loslaten. De vergrendelingsbouten klikken vast. ► Het rugnet spannen door aan de draaglus te trekken.

► De kabel van het bedieningselement in de textiele kabelgeleider op de schouderriem leggen en de drukknopen sluiten. 14 AccessoiresDe bestelnummers voor accessoires en gereedschap vindt u op www. festool. nl. 15 MilieuGeef het apparaat niet met het huisvuil mee. Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht. Vóór de verwijdering, voor zover aanwezig, moeten lege oude batterijen en accu's die niet in het afgedankte apparaat omhuld zijn, en lampen die zonder vernieling uit het afgedankte apparaat genomen kunnen worden, van het afgedankte apparaat gescheiden worden. Zodoende kunnen oude batterijen en accu's in een geregeld recyclingproces opgenomen worden.

Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd. Informatie over de inzamelpunten voor een correcte verwijdering is onder www. festool. nl/recycling in te zien. Informatie voor REACH: www. festool. nl/reachNederlands84.

16 Algemene aanwijzingen16.1Informatie via Bluetooth® Het apparaat kan via Bluetooth® met een mobiel eindapparaat verbonden worden. Zodra het apparaat via Bluetooth® met de Festool Work-app verbonden en de beveiligde verbinding geautoriseerd werd, verbindt het apparaat zich vanaf dat tijdstip automatisch met de Festool Work-app. Het apparaat zendt dan regelmatig statusinformatie (ID, bedrijfstoestand, etc. ) via Bluetooth®.Het woordmerk Bluetooth® en de logo’s zijn geregistreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt.16.2 Informatie over gegevensbeveiligingHet elektrische gereedschap bevat een chip voor de automatische opslag van machine- en gebruiksgegevens.

De opgeslagen gegevens hebben geen betrekking op personen.De gegevens kunnen met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdiagnose, reparatie- en garantieafwikkeling alsmede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische gereedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens niet voor andere doeleinden gebruikt.Nederlands85
