Montageanleitung (Original: de)

8021977

1211NH

†‡

Druck-/Zwischeneinspeiseplatte,

Endplatte

VABF-P5-...A3/VABE-P5-C

Festo SE & Co. KG

Postfach

D-73726 Esslingen

+49 711 347-0

www.festo.com

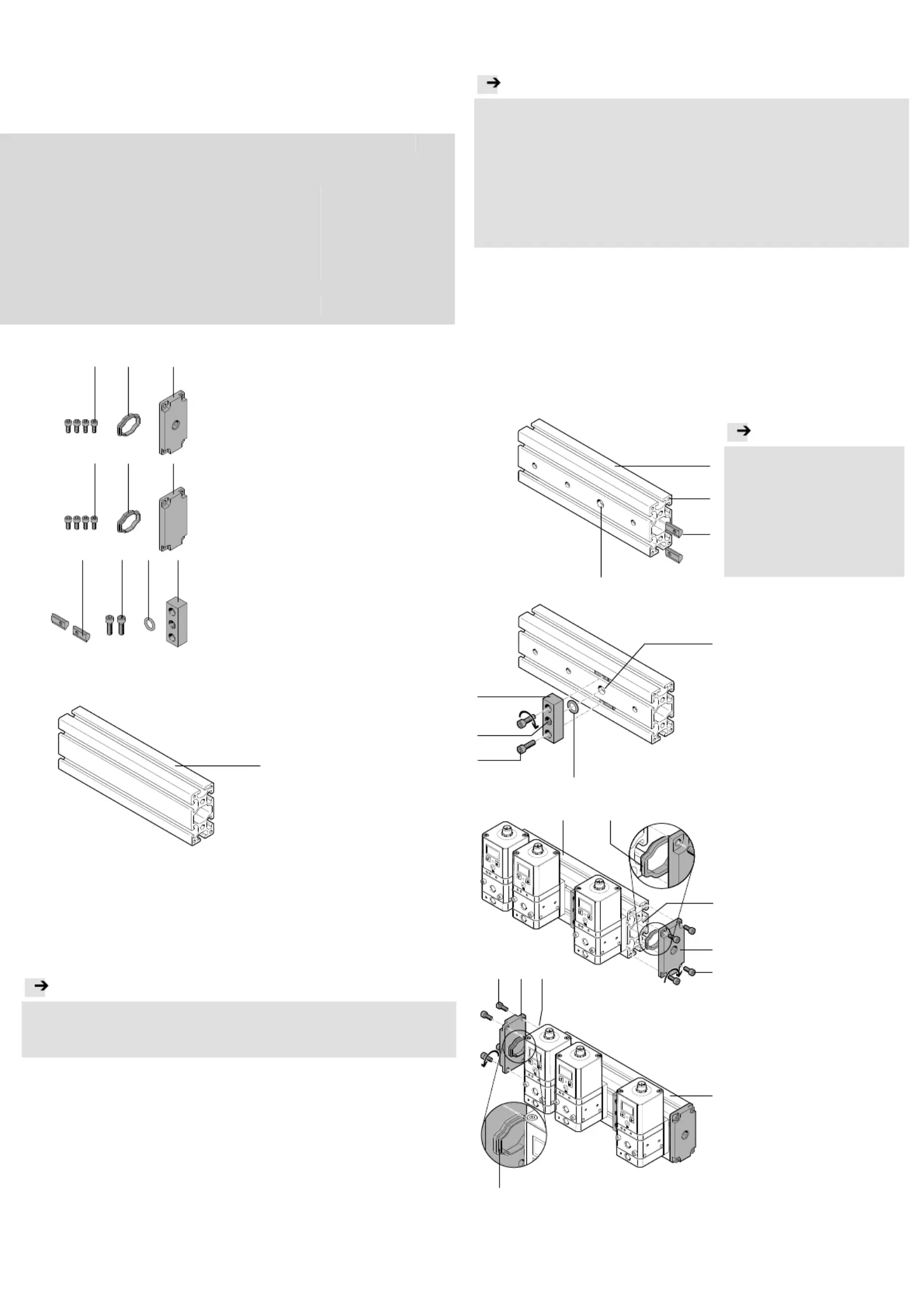

1.Teileliste

18262d_1

Druckeinspeiseplatte

VABF-P5-P3A3-...

1Platte

2Dichtung

3Schraube M5x12

(1x)

(1x)

(4x)

18262d_3

Endplatte

VABE-P5-C

1Platte

2Dichtung

3Schraube M5x12

(1x)

(1x)

(4x)

18262d_2

Zwischeneinspeiseplatte

VABF-P5-P1A3-...

1Platte

2O-Ring

3Schraube M6x20

4Nutenstein

(1x)

(1x)

(2x)

(2x)

1826

2d_6

Nicht im Lieferumfang:

5Profilleiste (1x)

IPM-PN-08-40x80-AL

Bestimmungsgemäß dient:

–die Dr

uckeinspeiseplatte als seitlicher Druckluftanschluss und als Abdich-

tung der Profilleiste

–die Endplatte als Abdichtung der Profilleiste

–die Zwischeneinspeiseplatte als frontaler zusätzlicher Druckluftanschluss

der Profilleiste.

Hinweis

Wählen Sie weiteres Zubehör aus dem Katalog

(z. B. Montageplatte VAME-P5-MK).

Zur Montage der Montageplatten ( zugehörige Montageanleitung).

2.Vormontage (Bei der Befestigung einer Zwischeneinspeiseplatte)

Hinweis

Um eine optimale Druckluftversorgung bei der Verwendung einer Zwischen-

einspeiseplatte zu gewährleisten.

Beachten Sie, dass:

–die Zwischeneinspeiseplatte 1 möglichst mittig zu setzen ist

–mehrere Zwischeneinspeiseplatten 1 gleichmäßig zu verteilen sind.

Der benötigte Abstand zu den Montageplatten VAME-P5-MK

( zugehörige Montageanleitung).

Markieren Sie die Position für die Bohrung (A).

Bohren Sie die entsprechende Bohrung (A) @ 12 mm.

Entgraten Sie die Bohrung (A).

Schneiden Sie beidseitig je ein Gewinde (M5, Tiefe › 10 mm) in die 4 Boh-

rungen (B)

Entfernen Sie alle Späne aus der Profilleiste 5.

3.Montage

3a.Montage der Z

w

ischeneinspeiseplatte

18262d_7

Hinweis

Um Befestigungsprobleme bei

der Montagereihenfolge zu

vermeiden:

Platzieren Sie die Nuten-

steine 4 aus der Mitte der

Profilleiste 5 heraus

( mittlere Bohrung (A)).

Schieben Sie die Nutens

teine 4 in die Profilleiste 5.

18262d_8

Platzieren Sie den O-Ring 2

in der Senkung der Plat-

te 1.

Positionieren Sie die Plat-

te 1 auf der Profilleiste 5,

bis die Bohrung (A) und das

Gewinde (C) fluchten.

Drehen Sie die Schrau-

ben 3 fest.

Halten Sie das zulässige An-

ziehdrehmoment ein.

3b.Montage der Druckeinspeiseplatt

e

bzw. Endplatte

18262d_4

Platzieren Sie die Dich-

tung 2 in der Öffnung (D).

Beachten Sie dabei die Ein-

baulage ( Lupen).

Befestigen Sie die Plat-

ten 1 auf der gewünschten

Seite an der Profilleiste 5

mit den Schrauben 3.

Halten Sie das zulässige An-

ziehdrehmoment ein.

18262d_5

5

1

2

3

1

2

3

1

2

3

4

2 Nm _ 10 %

2 Nm _ 10 %

5

4

A

3

1

2

D

2

1

3

5

B

A

2 Nm _ 10 %

C

3

1

5

2

D
