Positionssensorde...............................

Anwendungshinweise

Der Positionssensor SMH-S1-HGP06 dient bestimmungs

gemäß zur Positionsabfrage bei Parallelgreifern mit der

Typenbezeichnung HGP-06-A und DHPS-6-A von Festo. Er

erzeugt ein Spannungssignal proportional zur Greiferposi

tion.

Zur Signalauswertung ist ein geeigneter Signalwandler

bzw. eine Auswerteeinheit erforderlich. Geeignet sind

Signalwandler SVE.. und Auswerteeinheiten SMH-AE.. von

Festo.

Reinigen Sie den SMH-S1-... mit Seifenlauge

(max. +60 °C).

Position sensoren

................................................

Instructions on use

The position sensor SMH-S1-HGP06 is intended for

position sensing for parallel grippers with the type

designation HGP-06-A and DHPS-6-A from Festo. It pro

duces a voltage signal proportional to the gripper posi

tion.

An appropriate signal converter or an evaluation unit is

required for signal processing. Signal converters SVE..

and evaluation units SMH-AE.. from Festo are appro

priate.

Clean the SMH-S1-... with soap suds (max. +60°C).

Sensor de posiciónes

............................................

Instrucciones de aplicación

El sensor de posición SMH-S1-HGP06 ha sido diseñado

para la detección de posiciones en pinzas paralelas con

la denominación del tipo HGP-06-A y DHPS-6-A de Festo.

Éste genera una señal de tensión proporcional a la posi

ción de la pinza.

Se necesita un convertidor de señal adecuado o una uni

dad de evaluación para evaluar la señal. El convertidor de

señal SVE.. y las unidades de evaluación SMH-AE.. de

Festo son adecuados.

Limpie el SMH-S1-... con soluciones jabonosas (máx.

+60 °C).

Capteur de positionfr............................................

Conseils d’utilisation

Le capteur de position SMH-S1-HGP06 sert, conformé

ment à l’usage prévu, à détecter la position des pinces

à serrage parallèle portant la désignation de type

HGP-06-A et DHPS-6-A de Festo. Il génère un signal en

tension, proportionnel à la position de la pince.

Pour l’évaluation des signaux, un convertisseur de

signaux approprié ou une unité de traitement sont

nécessaires. Conviennent ici les convertisseurs de

signaux SVE.. et les unités de traitement SMH-AE.. de Festo.

Nettoyez le SMH-S1-... avec de l’eau savonneuse

(+60 °C max.).

Sensore di posizioneit

...........................................

Indicazioni per l’impiego

Il sensore di posizione SMH-S1-HGP06 è concepito per il

rilevamento della posizione nelle pinze parallele Festo con

la sigla HGP-06-A e DHPS-6-A. Esso genera un segnale di

tensione proporzionale alla posizione delle pinze.

Per la valutazione dei segnali è necessario un trasduttore

di segnale adeguato o un’unità di controllo. A tale scopo

sono indicati i trasduttori di segnale SVE.. e le unità di

controllo SMH-AE.. della Festo.

Pulire il sensore SMH-S1-... con acqua saponata

(max. +60 °C).

Positionssensorsv................................................

Användningsinstruktioner

Positionssensorn SMH-S1-HGP06 är avsedd för positions‐

avläsning på parallellgripdon med typbeteckningen

HGP-06-A och DHPS-6-A från Festo. Den skapar en spän

ningssignal

som är proportionell till gripdonets position.

Det behövs en lämplig signalomvandlare resp. en

signalomvandlare för att analysera signalerna.

Signalomvandlarna SVE.. och signalomvandlarna

SMH-AE.. från Festo kan användas för detta.

Rengör SMH-S1-... med tvållösning (max. +60 °C).

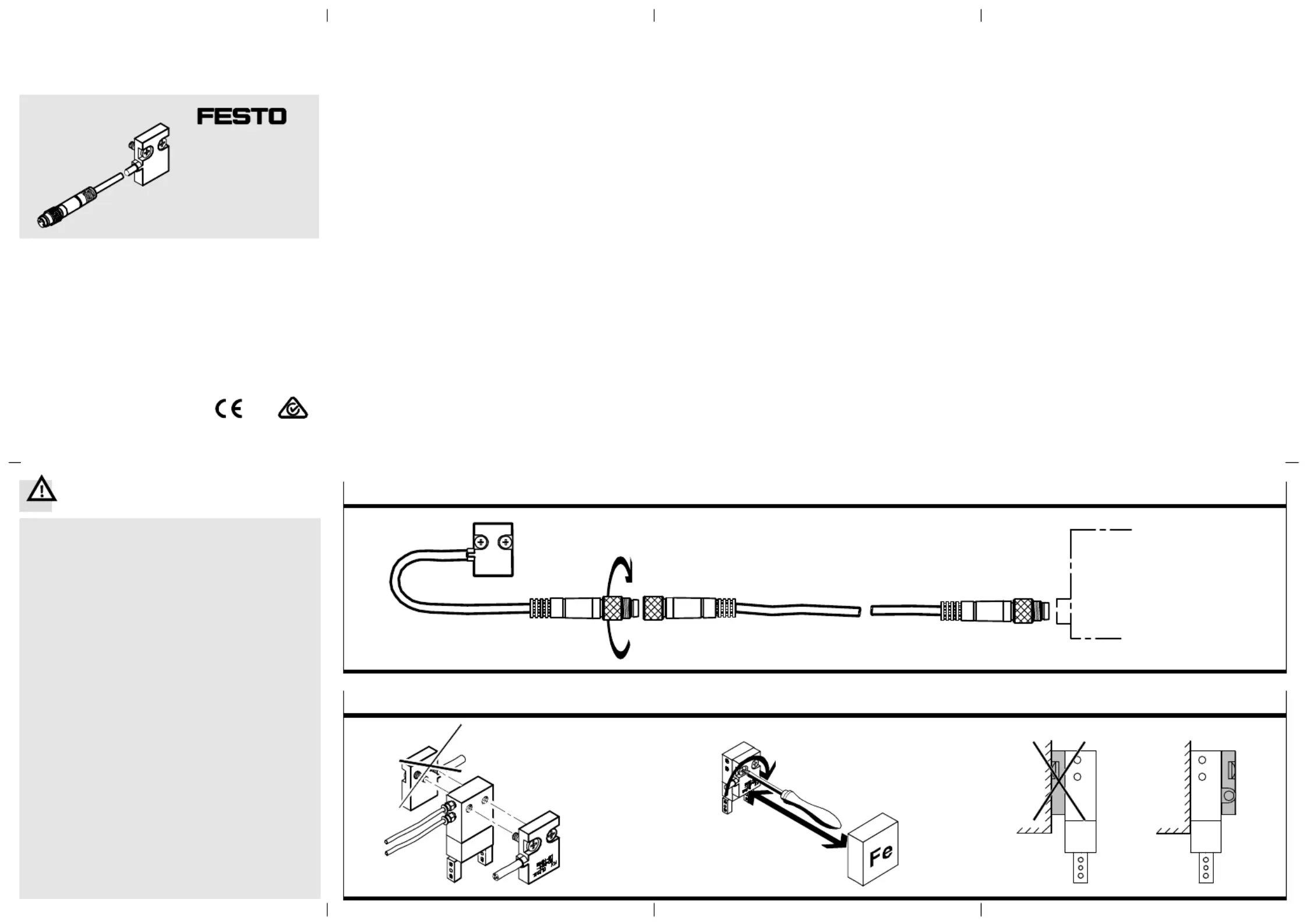

Elektrischer Anschluss / Electrical connection / Conexión eléctrica / Raccordement électrique / Collegamento elettrico / El-anslutningar

SMH-S1-HGP06

KSMH-1-M8-2-M8 (max./máx. 1)

SVE.. oder SMH-AE..

SVE.. or SMH-AE..

SVE.. o SMH-AE..

SVE.. ou SMH-AE..

SVE.. oppure SMH-AE..

SVE.. eller SMH-AE..

max./máx. 0,3 Nm

Einbauhinweise / Mechanical connection / Conexión mecánica / Montage mécanique / Collegamento meccanico / Mekaniska anslutningar

HGP-06-A

DHPS-6-A

SMH-S1-HGP06

max./máx. 1,2 Nm

min./mín. 20 mm

1.2.3.

SMH-S1-HGP06

Bedienungsanleitung

Operating instructions

Instrucciones de utilización

Notice d’utilisation

Istruzioni d’uso

Bruksanvisning

Original: de

Festo SE & Co. KG

Postfach

D-73726 Esslingen

Phone:

+49 711 347-0

1604d 8063043

[8061558]

Warnung, Warning, Advertencia,...................

Avertissement, Avvertenza, Varning...............

deElektrische Spannung! Vor Arbeiten an der Elektrik:

Spannung ausschalten.

enElectric voltage! Switch off voltage prior to working

on electrics.

es¡Tensión eléctrica! Desconectar la tensión antes de

manipular el sistema eléctrico.

frTension électrique! Avant toute intervention sur le

système électrique: mettre hors tension.

itTensione elettrica! Prima di intervenire sulla parte

elettrica, togliere la tensione.

svElektrisk spänning! Innan arbeten på elektroniken

utförs skall spänningen frånkopplas.
