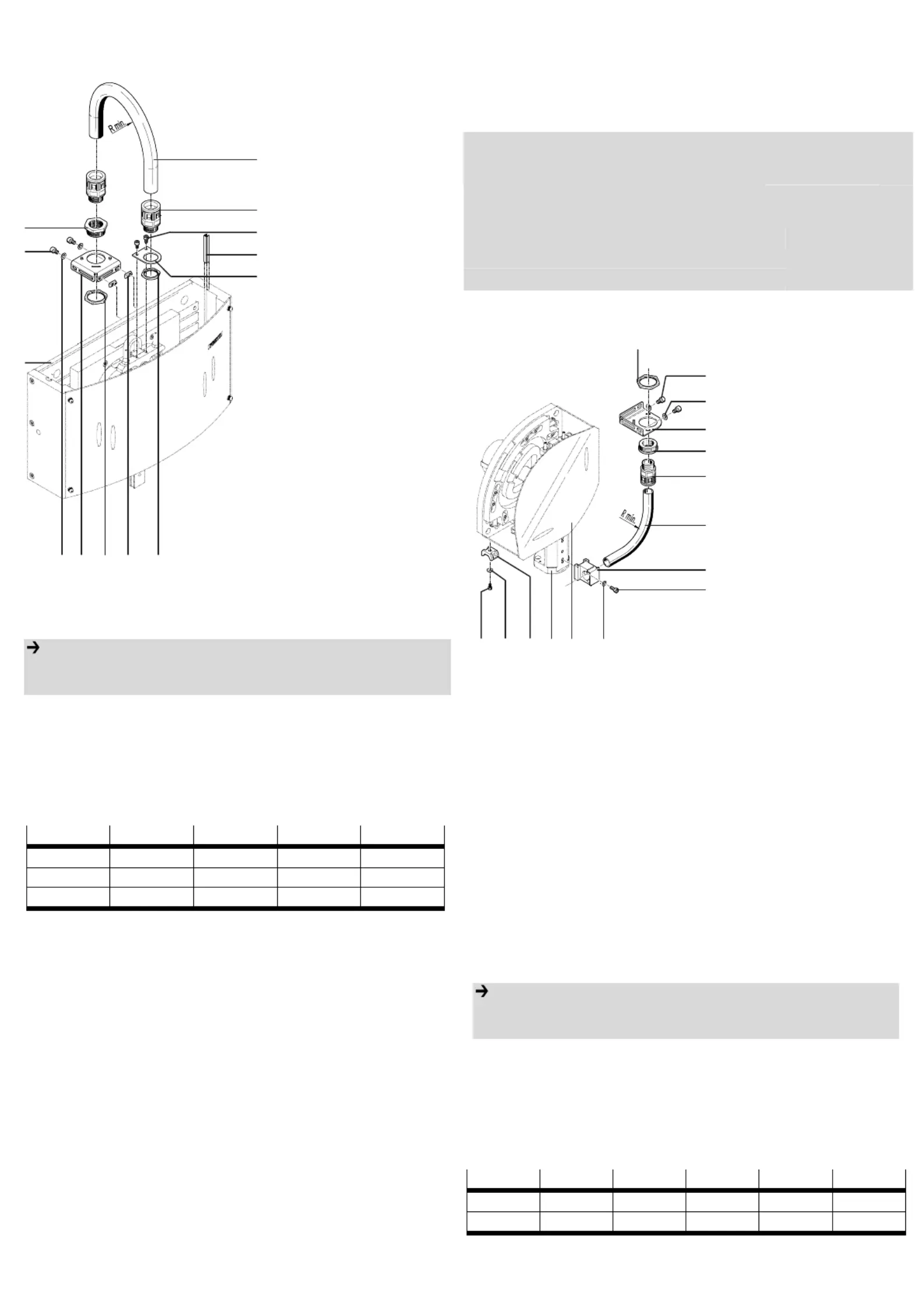

Pagina 1/2
1. MKRP-1/2/3
1.a. Teileliste
8991d_2
1 Schutzschlauch (1x)
MKR-…
2 Schutzschl.-Verschr.(2x)
MKRV-…
3 Zylinderschrauben (2x)
M3
4 Abdeckung (1x)
IPM-AE-…
5 Adapter (1x)
HSP-…
6 Gegenmutter (1x)
MKM-…
7 Nutensteine (2x)
HMBN-…
8 Gegenmutter (1x)
MKM-…
9 Adapter (1x)
HMZAS-…
aJ Unterlegscheibe (2x)
B 5,3
1)
aA Zylinderschrauben (2x)
M5
1)
aB Verschraubung (1x)
MKA-…
Nicht im Lieferumfang:
aC Handlingmodul
HSP-…
Bestimmungsgemäß dient der Installationsbausatz MKRP-1/2/3 beim Hand-
lingmodul HSP-… aC zur sicheren Führung beweglicher Schläuche und Lei-
tungen mit Hilfe des flexiblen Schutzschlauches 1.
Hinweis
Der Schutzschlauch 1 darf zu max. 70% gefüllt werden.
Beachten Sie am Schutzschlauch 1 den Mindestradius R
min.
.
• Montieren Sie den Installationsbausatz MKRP-… am Handlingmodul HSP-
… aC wie abgebildet:
– Den Adapter 5 zur Befestigung an der Kreuzführung.
– Den Adapter 9 zur Befestigung an der Grundplatte oder am Aufbau
1)
.
• Kürzen Sie den Schutzschlauch 1 auf passende Länge.
• Montieren Sie die Abdeckung 4 als Kabelführung in den Nuten der
Grundplatte bzw. Seitendeckel des Handlingmoduls HSP-… aC.
MKRP-… HSP-… M
A max.
3
3
3
33 M
A max.
aA
aA
aA
aAaA R
min.
1
1
1
11
1 12 1,2 Nm 5,0 Nm 55 mm
2 16 1,2 Nm 5,0 Nm 75 mm
3 25 3,0 Nm 5,0 Nm 75 mm
1) Zur Montage am Aufbau können die ebenfalls mitgelieferten Unterlegscheiben aJ B 4,3 und Schrauben
aA M4 alternativ verwendet werden.
2. MKRP-5/6
2.a. Te
ileliste
8991d_5
1 Unterlegscheibe (1x)
4,3
2 Zylinderschraube (1x)
M4
3 Klemmschelle (1x)
MKRS-…
4 Schutzschlauch (1x)
MKR-…
5 Schutzschl.-Verschr.(1x)
MKRV-…
6 Verschraubung (1x)
MKA-…
7 Adapter (1x)
HMZAS-…
8 Unterlegscheibe (2x)
B 5,3
1)
9 Zylinderschrauben (2x)
M5
1)
aJ Gegenmutter (1x)
MKM-…
aA Zylinderschrauben (4x)
M3
aB Unterlegscheibe (4x)
B 3,2
aC Halter (4x)
IPM-EE-…
Nicht im Lieferumfang:
aD Adapterbausatz
HAPG-69 bis 72-…
aE Handlingmodul
HSW-…
Bestimmungsgemäß dient der Installationsbausatz MKRP-5/6 beim Hand-
lingmodul HSW-… aE zur sicheren Führung beweglicher Schläuche und
Leitungen mit Hilfe des flexiblen Schutzschlauches 4.
Hinweis
Der Schutzschlauch 4 darf zu max. 70% gefüllt werden.
Beachten Sie am Schutzschlauch 4 den Mindestradius R
min.
.
• Montieren Sie den Installationsbausatz MKRP-… am Handlingmodul
HSW-… aE wie abgebildet:
– Die Klemmschelle 3 zur Befestigung am Adapterbausatz aD.
– Den Adapter 7 zur Befestigung am Aufbau
1)
.
• Kürzen Sie den Schutzschlauch 4 auf passende Länge.
• Montieren Sie die Halter aC zur Führung der statischen Kabel mit Kabel-
bindern an der Grundplatte.
MKRP-… HSW-… M
A max.
2
2
2
22 M
A max.
9
9
9
99 M
A max.
aA
aA
aA
aAaA R
min.
4
4
4
44
5 10 / 12 1,2 Nm 5,0 Nm 0,8 Nm 55 mm
6 12 / 16 1,2 Nm 5,0 Nm 0,8 Nm 75 mm
1) Zur Montage am Aufbau können die ebenfalls mitgelieferten Unterlegscheiben 8 B 4,3 und Schrauben
9 M4 alternativ verwendet werden.
Montageanleitung (de)
690 531 / 2006-02a
†‡
Installationsbausätze
MKRP-1/2/3 u. -5/6
Festo SE & G Co. K
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
2
4
6
7
8
9
aA
aJ
aB
5
3
aC
5
2
aD
3
1
4
aE
6
7
8
9
aJ
aB
aC
aA
1. MKRP-1/2/3
1.a. Parts list
8991d_2
1 Protective conduit (1x)
MKR-…
2 Protective cond. fitt.(2x)
MKRV-…
3 Socket head screws (2x)
M3
4 Cover (1x)
IPM-AE-…
5 Adapter (1x)
HSP-…
6 Locking nut (1x)
MKM-…
7 Sliding blocks (2x)
HMBN-…
8 Locking nut (1x)
MKM-…
9 Adapter (1x)
HMZAS-…
aJ Washer (2x)
B 5.3
1)
aA Socket head screws (2x)
M5
1)
aB Fitting (1x)
MKA-…
Not included in delivery:
aC Handling module
HSP-…
Installation kit MKRP-1/2/3 together with handling module HSP-… aC is
intended for the reliable guiding of movable tubing and cables with the aid
of a flexible protective conduit 1.
Please note
Protective conduit 1 may be filled to max. 70%.
Note the minimum radius R
min
on protective conduit 1.
• Mount the installation kit MKRP-…on handling module HSP-… aC
as shown:
– Adapter 5 for fastening to the cross guide.
– Adapter 9 for fastening to the base plate or on the structure
1)
.
• Shorten the protective conduit 1 to the required length.
• Mount cover 4 as cable guide in the grooves of the base plate or side
cover of handling module HSP-… aC.
MKRP-… HSP-… M
A max.
3
3
3
33 M
A max.
aA
aA
aA
aAaA R
min.
1
1
1
11
1 12 1.2 Nm 5.0 Nm 55 mm
2 16 1.2 Nm 5.0 Nm 75 mm
3 25 3.0 Nm 5.0 Nm 75 mm
1) For fitting to the structure, you can also use the washers aJ B 4.3 and the M4 screws aA supplied.
2. MKRP-5/6
2.a. P
arts list
8991d_5
1 Washer (1x)
4,3
2 Socket head screw (1x)
M4
3 Retaining clip (1x)
MKRS-…
4 Protective conduit (1x)
MKR-…
5 Protective cond. fitt.(1x)
MKRV-…
6 Fitting (1x)
MKA-…
7 Adapter (1x)
HMZAS-…
8 Washer (2x)
B 5.3
1)
9 Socket head screws (2x)
M5
1)
aJ Locking nut (1x)
MKM-…
aA Socket head screws (4x)
M3
aB Washer (4x)
B 3.2
aC Holder (4x)
IPM-EE-…
Not included in delivery:
aD Adapter kit
HAPG-69 to 72-…
aE Handling module
HSW-…
Installation kit MKRP-5/6 together with handling module HSW-… aE is in-
tended for the reliable guiding of movable tubing and cables with the aid of
a flexible protective conduit 4.
Please note
Protective conduit 4 may be filled to max. 70%.
Note the minimum radius R
min
on protective conduit 4
.
.
• Mount the installation kit MKRP-…on handling module HSW-… aE
as shown:
– Retaining clip 3 for fastening to adapter kit aD.
– Adapter 7 for fastening to the structure
1)
.
• Shorten the protective conduit 4 to the required length.
• Mount holder aC for guiding the static cables with cable binders to the
base plate.
MKRP-… HSW-… M
A max.
2
2
2
22 M
A max.
9
9
9
99 M
A max.
aA
aA
aA
aAaA R
min.
4
4
4
44
5 10 / 12 1.2 Nm 5.0 Nm 0.8 Nm 55 mm
6 12 / 16 1.2 Nm 5.0 Nm 0.8 Nm 75 mm
1) For fitting to the structure, you can also use the washers 8 B 4.3 and the M4 screws 9 supplied.
Assembly instructions (en)
690 531 / 2006-02a
†‡
Installation kits
MKRP-1/2/3 u. -5/6
Festo SE & G Co. K
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
2
4
6
7
8
9
aA
aJ
aB
5
3
aC
5
2
aD
3
1
4
aE
6
7
8
9
aJ
aB
aC
aA
