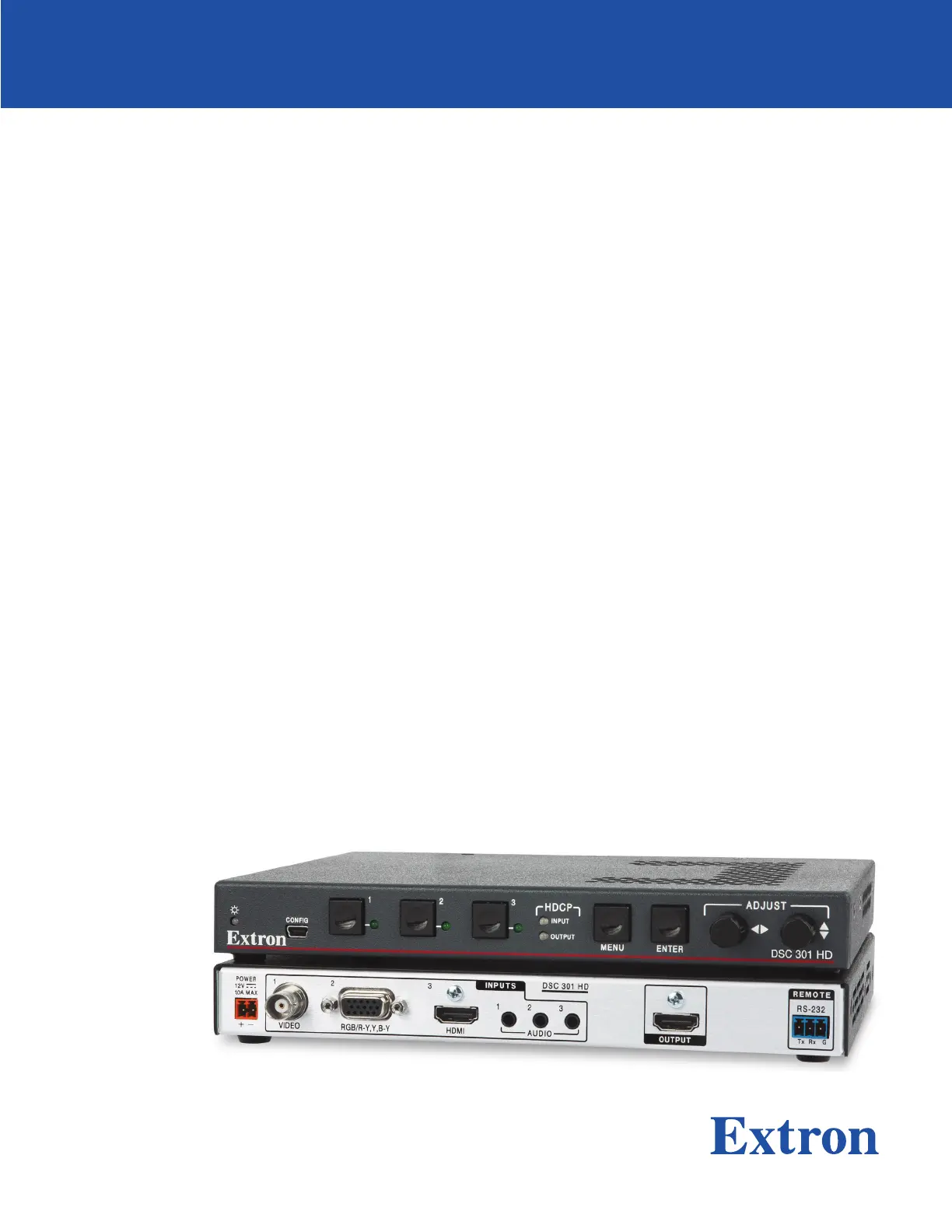

User Guide

DSC 301 HD

Digital Scaling Converter

68-2338-01

Rev. D

01 22

Scalers and Signal Processors

Safety Instructions

Safety Instructions • English

WARNING: This symbol, , when used on the product, is intended to

alert the user of the presence of uninsulated dangerous voltage within

the product’s enclosure that may present a risk of electric shock.

ATTENTION: This symbol, , when used on the product, is intended

to alert the user of important operating and maintenance (servicing)

instructions in the literature provided with the equipment.

For information on safety guidelines, regulatory compliances, EMI/EMF

compatibility, accessibility, and related topics, see the Extron Safety and

Regulatory Compliance Guide, part number 68-290-01, on the Extron website,

www.extron.com.

Product specificaties

Merk:	Extron
Categorie:	Niet gecategoriseerd
Model:	DSC 301 HD
Soort bediening:	Knoppen
Kleur van het product:	Zwart
Gewicht:	600 g
Breedte:	222 mm
Diepte:	152 mm
Hoogte:	25 mm
Gewicht verpakking:	1320 g
Breedte verpakking:	281 mm
Diepte verpakking:	245 mm
Hoogte verpakking:	121 mm
Materiaal behuizing:	Metaal
LED-indicatoren:	Stroom
AC-adapterfrequentie:	50/60 Hz
AC-adapter ingangsspanning:	100 - 240 V
Type verpakking:	Doos
Aan/uitschakelaar:	Ja
Ondersteunde video-modi:	480p, 576p, 1080i, 1080p
Certificering:	CE, C-tick, FCC Class A, ICES, VCC, c-UL, UL, RoHS, WEEE
Formaat analoog signaal:	NTSC, PAL, SECAM
HDCP:	Ja
Audio-ingangen:	3
Ondersteunde grafische resoluties:	640 x 480 (VGA), 1920 x 1200 (WUXGA)
Duurzaamheidscertificaten:	RoHS
Digitale horizontale frequentie:	15 - 100 kHz
Digitale verticale frequentie:	24 - 120 Hz
VGA (D-Sub) invoer ports:	1
Impedantie:	75 Ohm
Temperatuur bij opslag:	-40 - 70 °C
Luchtvochtigheid bij opslag:	10 - 90 procent
Rack-montage:	Ja
Frequentiebereik:	20 - 20000 Hz
Signaal/ruis-verhouding:	90 dB
Crosstalk (1kHz):	-80 dB
HDMI in:	1
RS-232 uitgangspoorten:	3
Aantal HDMI-uitgangen:	1
Warmtedissipatie:	36.2 BTU/h
Stroomverbruik (typisch):	12 W
Bedrijfstemperatuur (T-T):	0 - 50 °C
Relatieve vochtigheid in bedrijf (V-V):	10 - 90 procent
Ingangsstroom AC-adapter:	1 A
Fan:	Ja
Gain aanpassing:	Draaiknop
Ventilator locatie:	Side, Top
Geschaalde resoluties:	640 x 480,800 x 600,1024 x 768,1280 x 1024,1280 x 768,1280 x 800,1360 x 768,1366 x 768,1400 x 1050,1440 x 900,1600 x 1200,1600 x 900,1680 x 1050,1920 x 1200
Kanaal scheiding (1 kHz):	80 dB
Interface afstandsbediening:	RS-232
Maximale pixelsnelheid:	165 MHz
Reflectieverlies:	30 dB
DC offset:	500 mV
Baudrate:	9600 Bd
Energiebesparende modus:	Ja
