EDS150 V. 01 – 08/03/2024 10 ©Velleman nv GEBRUIKERSHANDLEIDING 1. Inleiding Aan alle inwoners van de Europese Unie Belangrijke milieu-informatie over dit product Dit symbool op het apparaat of de verpakking geeft aan dat het weggooien van het apparaat na de levenscyclus schadelijk kan zijn voor het milieu. Gooi het apparaat (of de batterijen) niet weg als ongesorteerd huishoudelijk afval, maar breng het naar een gespecialiseerd bedrijf voor recycling. Dit apparaat moet worden ingeleverd bij uw distributeur of bij een plaatselijke recyclingdienst. Respecteer de plaatselijke milieuvoorschriften. Neem bij twijfel contact op met de plaatselijke afvalverwerkingsautoriteiten. Bedankt voor het kiezen van Velleman. Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt.

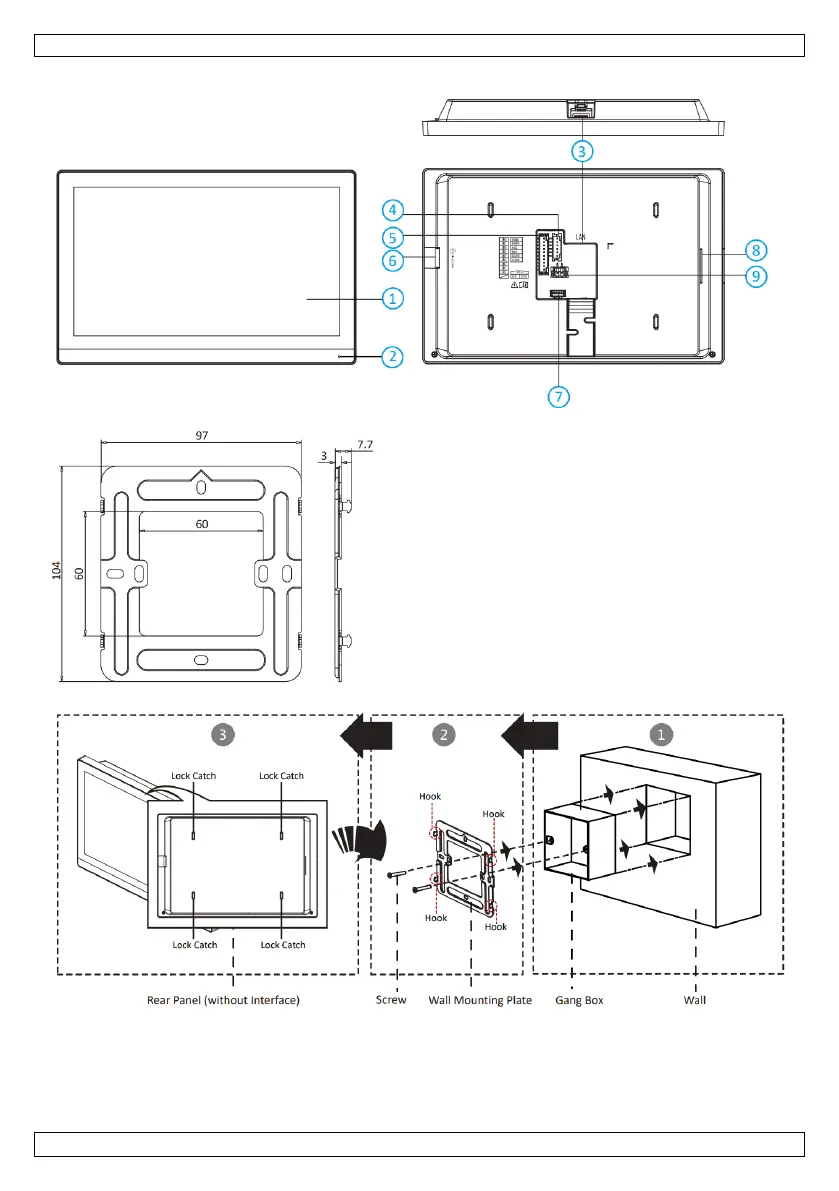

Als het apparaat tijdens het transport beschadigd is, installeer of gebruik het dan niet en neem contact op met uw dealer. 2. Algemene richtlijnen Raadpleeg de Velleman® Service- en Kwaliteitsgarantie op de laatste pagina's van deze handleiding. 3. Algemene beschrijving Productoverzicht 1 Scherm 2 Microfoon 3 Netwerkinterface inclusief voeding via Power Over Ethernet (POE) 4 RS-485 (gereserveerd) & alarmuitgangsklem 5 Alarmingang 6 TF-kaartsleuf 7 Debugging-poort 8 Luidspreker 9 Aansluiting stroomvoorziening (alleen gebruiken als er geen POE-aansluiting beschikbaar is) 4. Operatie 4. 1 Montage De wandmontageplaat en inbouwdoos zijn nodig om de binnenpost aan de muur te installeren. Er zijn twee maten inbouwdozen die geschikt zijn voor het apparaat. Formaat 1: 75 mm (breedte) × 75 mm (lengte) × 50 mm (diepte). Formaat 2: 55 mm (breedte) × 101 mm (lengte) × 38,5 mm (diepte).

Het binnenstation ondersteunt Power Over Ethernet (PoE) (aanbevolen) of 12 VDC voeding. Zorg ervoor dat uw voeding overeenkomt met uw binnenstation. 3. Zorg ervoor dat alle aanverwante apparatuur is uitgeschakeld tijdens de installatie. 4. Controleer de productspecificatie voor de installatieomgeving. 4. 2 Configuratie Het apparaat opstarten: Sluit de netwerkkabel aan op een POE-switch of -injector en sluit deze op zijn beurt aan op de internetrouter. Na enkele minuten wordt het indoor touchscreen station automatisch verbonden met het internet. 1. Maak een wachtwoord aan en bevestig het. Tik op OK.

EDS150 V. 01 – 08/03/2024 11 ©Velleman nv Figuur 2-1 Activeren 2. Kies de taal en tik op Volgende. Afbeelding 2-2 Taalinstellingen 3. Stel methoden in om het wachtwoord te resetten en tik op Volgende. WAARSCHUWING: Het is cruciaal om hier een correct e-mailadres op te geven. Hiermee kun je het apparaat resetten als je het wachtwoord bent vergeten. Als je dit niet correct doet, kun je het apparaat niet meer resetten.

EDS150 V. 01 – 08/03/2024 12 ©Velleman nv Afbeelding 2-3 Pagina voor het resetten van wachtwoorden – Bind een e-mailadres. Als je je beheerderswachtwoord (activeringswachtwoord) vergeet, kun je het wachtwoord wijzigen via het gereserveerde e-mailadres. – (Optioneel) Tik op Wijzig in beveiligingsvraag om beveiligingsvragen te selecteren en de antwoorden in te voeren. Als je je beheerderswachtwoord (activeringswachtwoord) bent vergeten, kun je het wachtwoord wijzigen door de vragen te beantwoorden. 4. Stel netwerkparameters in en tik op Volgende. – Als je Auto Get IP address inschakelt, krijgt het apparaat automatisch netwerkparameters. Activeer de schakelaar. Na ontvangst van het ip-adres wordt het automatisch weer uitgeschakeld. Figuur 2-9 Netwerkparameters 4. Configureer het binnenstation. 1) Selecteer Apparaattype als Binnenstation of Binnenuitbreiding. 2) Stel het verdiepingsnummer in.

EDS150 V. 01 – 08/03/2024 13 ©Velleman nv 6) Tik op Volgende. Figuur 2-10 Instellingen binnenstation 5. Stel de tijd in en tik op Volgende. 1) Selecteer de tijdzone. 2) Tik op Datumnotatie en Tijdnotatie om de tijdnotatie in te stellen. 3) Tik op Tijd om de tijd handmatig in te stellen. 4) Activeer DST.Stel de DST-starttijd, eindtijd en bias tijd in. Figuur 2-12 Tijd Instellingen 7. OPTIONEEL: Als u gewoonlijk een standaard opstelling gebruikt, hoeft u alleen uw buiten video deurtelefoon, ofwel de EDS101B of EDS101S, aan te sluiten op uw Guarding Vision account. Het toevoegen van het touchscreen binnenstation is in dit scenario niet nodig. Als je echter wel het binnenstation wilt opnemen, kun je de instellingen van de Guarding Vision-service aanpassen zoals hieronder beschreven. 1) Guarding Vision-service inschakelen.

2) Verificatiecode bewerken of standaard het activeringswachtwoord gebruiken. 3) Bekijk de status van de Guarding Vision-server. 4) Scan de eerste QR Code om de APP van Guarding Vision te downloaden. Scan de tweede QR Code om je apparaat toe te voegen aan de APP. Nadat je het apparaat hebt toegevoegd aan de APP, kun je het apparaat op afstand configureren. 5) Tik op Volgende.

EDS150 V. 01 – 08/03/2024 14 ©Velleman nv 8. Verbind extra buiten video deurtelefoons en tik op Volgende. Als het apparaat en het binnenstation zich in hetzelfde LAN bevinden, wordt het apparaat in de lijst weergegeven. Tik op het apparaat of voer het serienummer in om te koppelen. Figuur 2-13 Verwant apparaat 1) Tik op het deurstation in de lijst om te koppelen. 2) Tik op Volgende. 3) Voer het wachtwoord in van de buiten video deurtelefoon (instructies zie gebruikershandleiding buiten video deurtelefoon) om deze te verbinden met het binnen touch screen station. 9. OPTIONEEL: Schakel het binnenstation in en koppel gerelateerde binnenuitbreidingsapparaten. Tik op Voltooien. Als de binnenuitbreiding en het binnenstation zich in hetzelfde LAN bevinden, wordt het apparaat in de lijst weergegeven. Tik op het apparaat of voer het serienummer in om te koppelen.

EDS150 V. 01 – 08/03/2024 15 ©Velleman nv Opmerking Als de binnenpost niet actief is, zal het systeem een dialoogvenster weergeven om het apparaat te activeren. 2) Bewerk de netwerkparameters van de binnenuitbreiding handmatig. 10. Tik op Voltooien om de instellingen op te slaan. • Android-app: Vision bewaken • iOS-app: Vision bewaken Geavanceerde configuratie kan worden uitgevoerd via de software voor Windows- of iOS-computers: • Windows-software: Vision bewaken • iOS-software: Vision bewaken BEKIJK ONZE VOLLEDIGE HANDLEIDING EN INSTRUCTIEVIDEO'S OP WWW.VELLEMAN.EU

EDS150 V. 01 – 08/03/2024 16 ©Velleman nv RECHTSTREEKSE LINK VIA QR-CODE: Gebruik dit toestel alleen met originele accessoires. Velleman nv kan niet aansprakelijk worden gesteld in geval van schade of letsel ten gevolge van (verkeerd) gebruik van dit toestel. Ga voor meer informatie over dit product en de nieuwste versie van deze handleiding naar onze website www.velleman.eu. De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd. © COPYRIGHTVERMELDING Het auteursrecht van deze handleiding is eigendom van Velleman Group nv. Alle wereldwijde rechten voorbehouden. Niets uit deze handleiding mag worden gekopieerd, gereproduceerd, vertaald of verkleind naar elektronische media of anderszins zonder voorafgaande schriftelijke toestemming van de houder van het auteursrecht.
