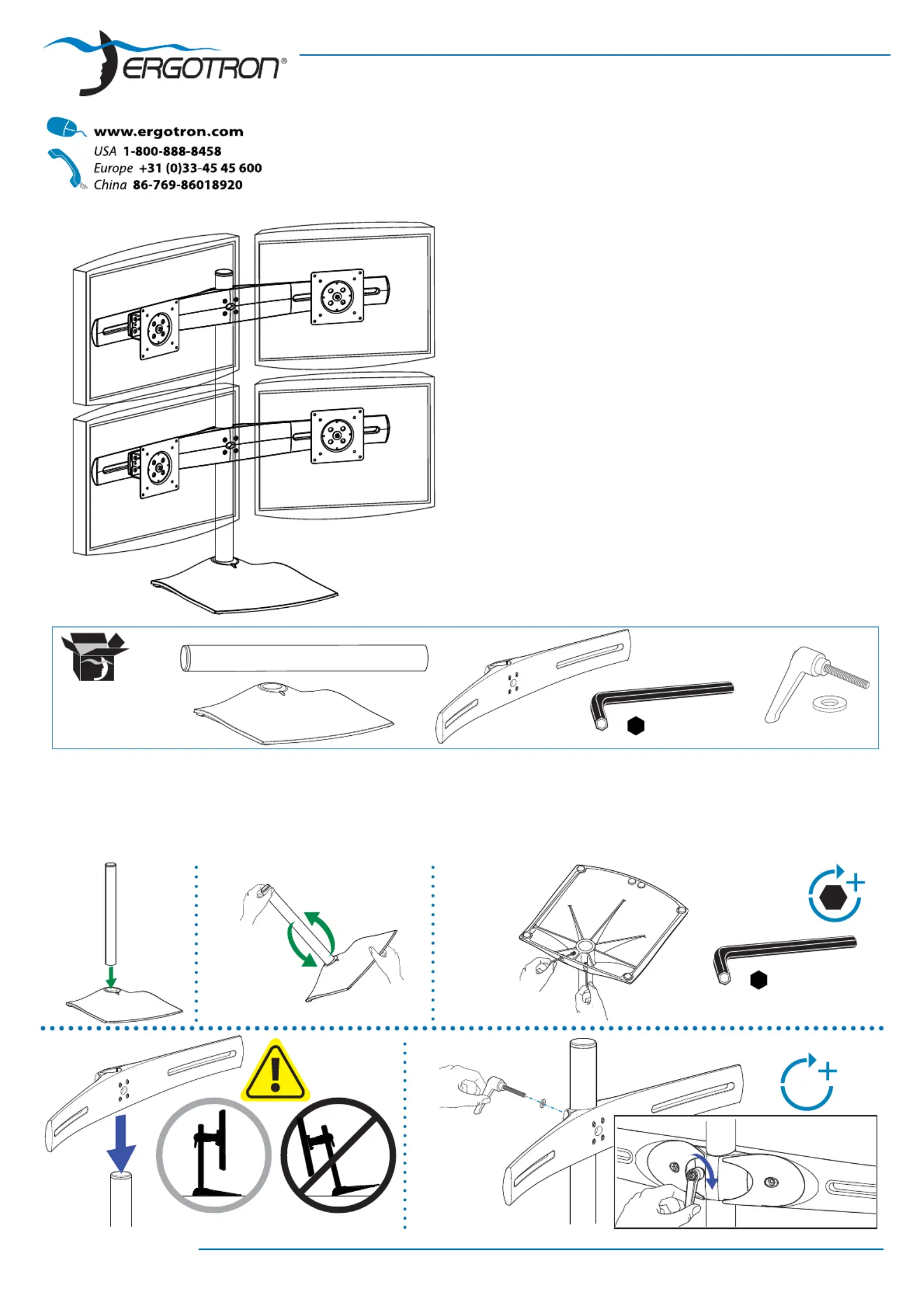

Pagina 1/4

888-33-304-W-00 rev.B • 02/10

1 of 4

1/8"

d e

b c

DS100 Quad Monitor Desk Stand

Soporte de escritorio para cuatro monitores DS100

Support de bureau quadri écrans DS100

DS100 Standfuß 4 Monitore

DS100 vierdubbele beeldschermvoet voor op bureaus

Supporto da tavolo DS100 Quad Monitor

DS100クワッドモニターデスクスタンド

DS100四显视器台式支架

DS100 Quad Monitor Desk Stand(4중 모니터 데스크 스탠드)

888-33-304-W-00 rev.B • 02/10

2 of 4

1 2

Options

Opciones

Options

Optionen

Opties

Opzioni

オプション

选择

옵션(사항)

To achieve the desired viewing effect, attach LCDs to pivots so that when mounted to bow they will tilt toward each other

horizontally as in Option 1 or toward each other vertically as in Option 2. Note that the wide end of each LCD pivot is

marked with a plus sign (+), while the narrow end is marked with a minus sign (-); the difference in size equals 4° of tilt.

Para conseguir el efecto de visualización deseado, coloque las pantallas LCD en los pivotes de modo que, cuando estén

montadas, se inclinen la una hacia la otra horizontalmente (como en la Opción 1) o verticalmente (como en la Opción

2). Tenga en cuenta que el extremo más ancho de cada pivote está marcado con un signo positivo (+), mientras que el

extremo más estrecho tiene un signo negativo (-); la diferencia en tamaño equivale a 4º de elevación.

Pour obtenir la position de visionnage désirée, ﬁ xer les LCD aux pivots de manière à ce qu’une fois montés ils s’inclinent

chacun horizontalement l’un vers l’autre (Option 1) ou veticalement l'un vers l'autre (Option 2). Noter que le côté large de

chaque pivot LCD est marqué d’un signe plus (+) et que le côté étroit est marqué d’un signe moins (-) ; la différence en

taille est égale à 4° d’inclinaison.

Um den gewünschten Sichteffekt zu erreichen, LCDs an den Pivots befestigen, so dass sie sich einander, wenn sie mit

dem Bogen verbunden werden, wie in Option 1 horizontal oder wie in Option 2 vertikal zuneigen. Dabei muss beachtet

werden, dass das breite Ende jedes LCD-Pivots mit einem Pluszeichen (+) und das schmale Ende mit einem Minuszeichen

(-) gekennzeichnet ist. Der Größenunterschied ergibt 4° Neigung.

Om het gewenste weergave-effect te verkrijgen dient u de LCD-schermen te bevestigen op spillen, zodat ze, wanneer ze

op de boog zijn bevestigd, horizontaal naar elkaar toe kantelen (zoals bij optie 1), of verticaal naar elkaar toe (zoals bij

optie 2). Merk op dat het brede einde van de LCD-spillen voorzien is van een plusteken (+), en het smalle einde is voorzien

van een minteken (-); het verschil in grootte komt overeen met 4° kanteling.

Per ottenere l'effetto visivo desiderato, collegare gli LCD ai pivot in modo tale che montati sull'arco si possano inclinare

l'uno verso l'altro orizzontalmente come nella Opzione 1, o l'uno verso l'altro verticalmente come nell'Opzione 2. Notare che

l'estremità larga di ogni pivot per LCD è contrassegnata con un più (+), mentre quella stretta con un meno (-); la differenza

in dimensioni è pari a 4° di inclinazione.

視聴効果を最適にするには、弓形部品に取り付けたときに、相互に水平に(オプション1)、または向き合った形(オプショ

ン2)になるようにLCDをピボットに取り付けます。各LCDピボットの広い端にはプラス記号(+)、狭い端にはマイナス記号

(-)が付いていることに注意してください。サイズの違いは4°の傾きに相当します。

要获得期望的浏览效果，将LCD安装到转轴上，以便在安装到弓型转轴上时，在选择1的情况下LCD可横向作相互倾斜调节，在

选择2的情况下可竖向作相互倾斜调节。请注意，每个LCD转轴的较宽一端标有加号（+），较窄一端标有减号（-）；区别相

当于4°倾斜调节。

원하는 화면보기 효과를 얻기 위해서는, 피벗에 LCD를 장착하여 옵션 1에서 예시한 바와 같이 구부려지도록 장착된

경우에 수평방향으로 서로를 향해 기울어지도록 하거나 옵션 2에서와 같이 수직방향으로 서로를 향해 기울어지도록

합니다. 각 LCD 피벗의 넓은 종단은 플러스(+) 표시가 되어 있는 한편, 좁은 종단은 마이너스(-) 표시가 되어 있음에

유의하고, 크기의 차이는 4°의 기울기(경사도)에 해당합니다.

888-33-304-W-00 rev.B • 02/10

3 of 4

M4 x 10mm

16x

M4 x 10mm

Product specificaties

Merk:	Ergotron
Categorie:	Flat panel steun
Model:	DS Series DS100 Quad Monitor Desk Stand
Kleur van het product:	Zwart
Gewicht:	7801 g
Gewicht verpakking:	10900 g
Gebruikershandleiding:	Ja
Montagewijze:	Bureau
Afmetingen verpakking (BxDxH):	813 x 381 x 178 mm
Maximale gewichtscapaciteit:	14 kg
Draaihoek:	360 °
Montage interface compatibiliteit (min):	75 x 75 mm
Montage interface compatibiliteit (max):	100 x 100 mm
Aantal displays ondersteund:	4
Maximale schermgrootte:	24 "
Code geharmoniseerd systeem (HS):	85299097
Minimale schermgrootte:	- "
