Einhell TE-AC 270/50 Silent Handleiding

NL- 68 -Gevaar. Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in-formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins-tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei-ligheidsinstructies. Verklaring van de gebruikte symbolen (zie afbeelding 8)1. Gevaar. - Handleiding lezen om het letselrisi-co te verminderen. 2. Voorzichtig. Draag een gehoorbescher-mer. Lawaai kan aanleiding geven tot ge-hoorverlies. 3. Waarschuwing voor elektrische span-ning. 4. Waarschuwing voor warme delen. 5. Waarschuwing.

Dit gereedschap is niet bedoeld om door perso-nen (inclusief kinderen) met een beperkt fysiek, sensorisch en geestelijk vermogen of door perso-nen, die niet de nodige ervaring en/of kennis heb-ben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun veiligheid of die hen aanwijst, hoe het gereedschap moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorko-men dat ze met het gereedschap spelen. 2. Beschrijving van het gereedschap en leveringsomvang 2.

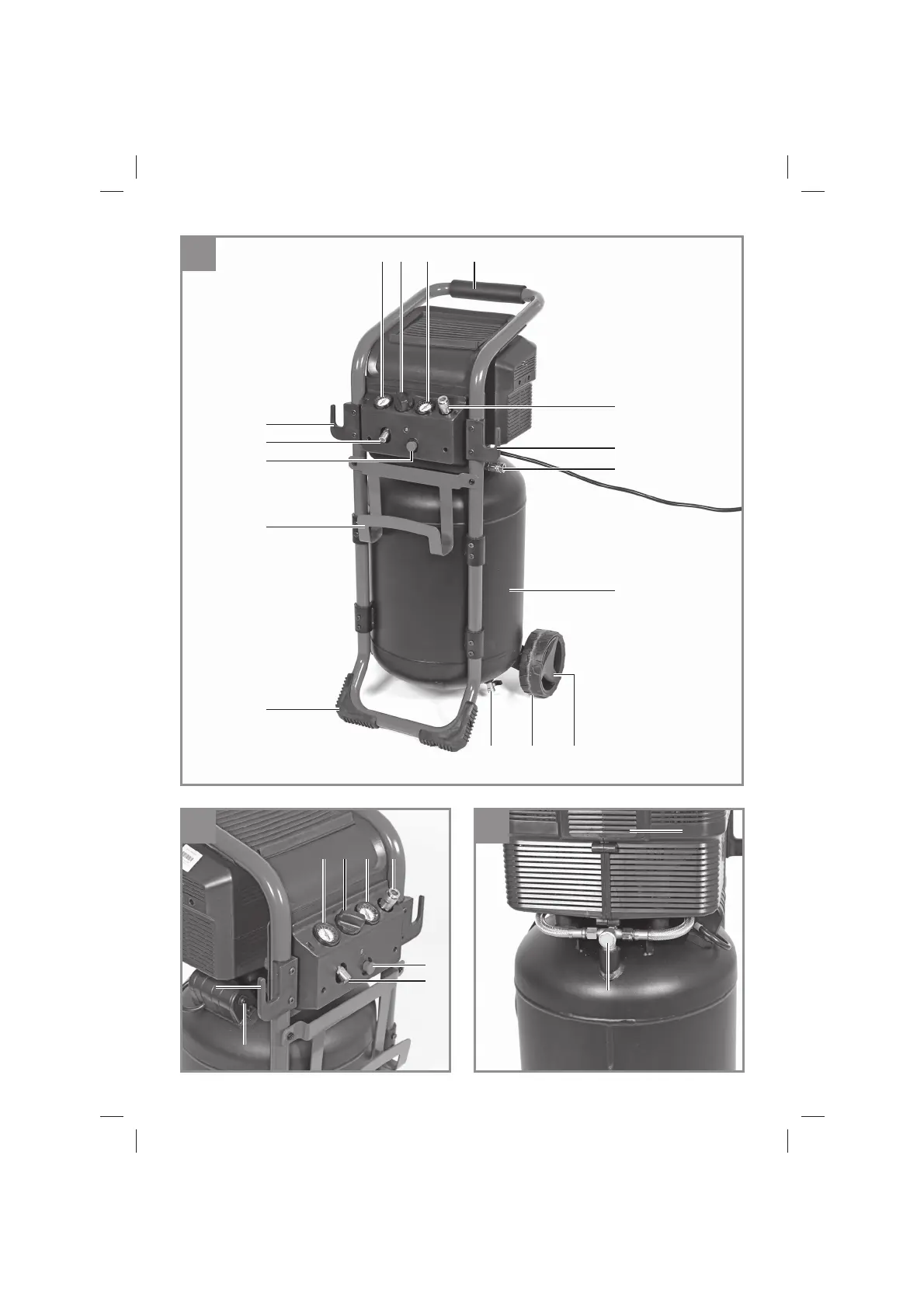

1 Beschrijving van het gereedschap (fi g. 1-4, 7)1. Aanzuigluchtfi lter2. Drukvat3. Wiel4. Standvoet5. Snelkoppeling (geregelde perslucht)6. Manometer (ingestelde druk kan worden af-gelezen)7. Drukregelaar8. Aan/Uit-schakelaar9. Transportgreep10. Veiligheidsventiel11. Afl aatkraan voor condenswater12. Manometer (keteldruk kan worden afgelezen)13. Snelkoppeling (ongeregelde perslucht)14. Terugslagklep15. Overbelastingsschakelaar16. Houder voor toebehoren17. Binnenzeskantschroef voor houder voor toe-behoren18. Dopmoer voor houder voor toebehoren19. Luchtfi lterafdekking20. Wieldop21. Asschroef22. Moer23. Sluitring M624. Sluitring M825. Persluchtslanghouder2. 2 LeveringsomvangGelieve de volledigheid van het artikel te contro-leren aan de hand van de beschreven omvang van de levering.

Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge-kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen. • Open de verpakking en neem het toestel voorzichtig uit de verpakking. • Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig). • Controleer of de leveringsomvang compleet is. • Controleer het toestel en de accessoires op transportschade. • Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Anl_TE_AC_270_50_Silent_SPK13. indb 68Anl_TE_AC_270_50_Silent_SPK13. indb 68 11. 04. 2024 11:46:2111. 04. 2024 11:46:21.

NL- 69 -Gevaar. Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen. Kinderen mo-gen niet met plastic zakken, folies en kleine stukken spelen. Er bestaat inslik- en verstik-kingsgevaar. • Compressor• Wiel (2x)• Wielkap (2x)• Asschroef (2x)• Moer (2x)• Sluitring M6 (4x)• Sluitring M8 (2x)• Houder voor toebehoren (2x)• Binnenzeskantschroef voor houder voor toe-behoren (4x) • Dopmoer voor houder voor toebehoren (4x) • Originele handleiding • Veiligheidsinstructies 3. Reglementair gebruikDe compressor dient om perslucht voor pneuma-tische gereedschappen te genereren. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon-dingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overe-enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge-reedschap in ambachtelijke of industriële bedrij-ven alsmede bij gelijk te stellen activiteiten wordt gebruikt. 4. Technische gegevensNetaansluiting:. 230 V~ 50 HzMotorvermogen:. 1650 W S3 50%Compressortoerental min-1:. 2850Bedrijfsdruk bar:. max. 10Inhoud van het drukvat (in liter):. 50Theoretische aanzuigcapaciteit l/min. :. 270Afgegeven debiet (perslucht) bij 7 bar:. 98 liter/minAfgegeven debiet (perslucht) bij 4 bar:. 135 liter/minGeluidsdrukniveau LWA in dB(A):. 91Onzekerheid KWA. 0,73 dB(A)Geluidsdrukniveau LpA in dB(A):. 70Onzekerheid KpA. 0,73 dB(A)Beschermklasse:. IP32Gewicht van het apparaat in kg:. ca. 33 kgGeluidDe geluidsemissiewaarden werden vastgesteld conform EN ISO 3744. 5.

Vóór inbedrijfstellingControleer of de gegevens vermeld op het type-plaatje overeenkomen met de gegevens van het stroomnet, alvorens het apparaat aan te sluiten. • Controleer het apparaat op transportschade.

Eventuele schade meteen melden aan de transportonderneming die de compressor heeft geleverd. • De compressor moet worden opgesteld in de buurt van de verbruiker. • Lange luchtleidingen en lange toevoerleidin-gen (verlengkabels) moeten worden verme-den. • Zorg ervoor dat de aanzuiglucht droog en stofvrij is. • De compressor niet opstellen in een vochtige of natte ruimte. • De compressor mag alleen in geschikte ruimtes (goed geventileerd, omgevingstem-peratuur +5°C tot 40°C) worden ingezet. In de ruimte mogen geen stof, geen zuren, dampen of explosieve of ontvlambare gassen aanwe-zig zijn. • De compressor is geschikt voor de inzet in droge ruimtes. Hij mag niet worden ingezet in omgevingen waarin met spatwater wordt gewerkt. • Zet het apparaat alleen in op een stabiele, vlakke ondergrond.

• Gebruik flexibele slangen om een overbren-ging van ontoelaatbare lasten op het buislei-dingsysteem aan de verbinding van de com-pressorinstallatie naar het buisleidingsysteem te vermijden. Anl_TE_AC_270_50_Silent_SPK13. indb 69Anl_TE_AC_270_50_Silent_SPK13. indb 69 11. 04. 2024 11:46:2111. 04. 2024 11:46:21.

NL- 70 -• Het is noodzakelijk om vóór het in bedrijf stel-len van de compressorinstallatie afscheiders, opvanginrichtingen en afvoermogelijkheden te voorzien, die vereist zijn voor de verwer-king van de door de compressor geprodu-ceerde vloeistoffen. • Toevoerslangen moeten bij drukken hoger dan 7 bar met een veiligheidskabel (bijv. een draadkabel) worden uitgerust. 6. Montage en inbedrijfstellingAanwijzing. Vóór de inbedrijfstelling het apparaat zeker volledig monteren. 6. 1 Montage van de wielen (3)De meegeleverde wielen (3) moeten worden ge-monteerd overeenkomstig afbeelding 5. 6. 2 Montage van de houders voor toebehoren (16)Schroef de twee houders voor toebehoren op het apparaat zoals te zien in afb. 6. 6. 3 Netaansluiting• De motor is uitgerust met een overbelas-tingsschakelaar (afbeelding 2, pos. 15).

Bij overbelasting van de compressor schakelt de overbelastingsschakelaar automatisch uit om de compressor te beschermen tegen overver-hitting. Mocht de overbelastingsschakelaar hebben gereageerd, schakel de compressor dan uit aan de Aan/Uit-schakelaar (8) en wacht af tot de compressor is afgekoeld. Druk nu de overbelastingsschakelaar (15) in en schakel de compressor weer in. • Lange leidingen en verlengkabels, kabeltrom-mels enz. leiden tot spanningsverlies en kun-nen het starten van de motor verhinderen. • Bij lage temperaturen onder +5°C start de motor eventueel moeilijk als gevolg van stro-efheid. 6. 4 Aan/Uit-schakelaar (8)De compressor wordt ingeschakeld door de Aan/Uit-schakelaar (8) uit te trekken. Om de compressor uit te schakelen moet de Aan/Uit-schakelaar (8) opnieuw worden ingedrukt (afbeelding 2). 6. 5 Drukinstelling (afb.

Vervanging van de netaansluitleidingGevaar. Als de netaansluitleiding van dit apparaat be-schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden. 8. Reiniging, onderhoud en bestellen van wisselstukkenGevaar. Trek vóór alle reinigings- en onderhouds-werkzaamheden de netstekker uit het stop-contact. Waarschuwing. Wacht tot de compressor volledig is afgeko-eld. Verbrandingsgevaar. Waarschuwing. Vóór alle reinigings- en onderhoudswerk-zaamheden moet de ketel drukloos worden gemaakt. Waarschuwing. Zet het apparaat na gebruik altijd uit en trek de netstekker uit het stopcontact. Anl_TE_AC_270_50_Silent_SPK13. indb 70Anl_TE_AC_270_50_Silent_SPK13. indb 70 11. 04. 2024 11:46:2111. 04. 2024 11:46:21.

NL- 71 -8. 1 Reiniging• Hou de veiligheidsinrichtingen, de ventila-tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon. • Het is aan te bevelen het toestel direct na elk gebruik te reinigen. • Reinig het toestel regelmatig met een vochti-ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun-nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin-gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok. • Slang en spuitgereedschappen moeten vóór de reiniging van de compressor worden geï-soleerd. De compressor mag niet met water, oplosmiddelen e. d. worden gereinigd. 8. 2 Condenswater (afb. 1)Aanwijzing.

Voor een duurzame bestendigheid van het drukvat (2) moet het condenswater na elke inzet worden afgelaten door de afl aatkraan (11) open te draaien. Controleer het drukvat vóór elk gebruik op roest en beschadigingen. De compressor mag niet met een beschadigd of roestig drukvat worden inge-zet. Indien u beschadigingen vaststelt, gelieve u dan tot een werkplaats van de klantendienst te wenden. 8. 3 Veiligheidsventiel (10)Het veiligheidsventiel is ingesteld op de maximaal toelaatbare druk van het drukvat. Het is niet toe-gelaten om het veiligheidsventiel te verstellen of het loodje daarvan te verwijderen. Om het veilig-heidsventiel indien nodig correct te laten functio-neren moet dit van tijd tot tijd worden geactiveerd. Om het veiligheidsventiel te controleren, draait u het schroefkapje voorzichtig open terwijl de ketel onder druk staat.

Bij openen van het kapje zal er lucht uit het ventiel ontsnappen. Nadat u het schroefkapje hebt geopend, draait u het weer helemaal dicht. 8. 4 Reinigen van het aanzuigfi lter (1)Het aanzuigfi lter voorkomt het binnenzuigen van stof en vuil.

Dit fi lter moet minstens om de 300 bedrijfsuren worden gereinigd. Een verstopt aanzuigfi lter heeft een zeer nadelig eff ect op het vermogen van de compressor. Verwijder eerst de afdekking door deze omhoog te schuiven en open dan de fi lterhelft (afb. 7, 7a). Blaas vervol-gens alle delen van het fi lter bij lage druk (ca. 3 bar) uit met perslucht en monteer het fi lter dan in omgekeerde volgorde. Zorg bij de reiniging voor voldoende bescherming tegen stof (bijv. geschikt mondmasker). 8. 5 OpslagWaarschuwing. Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen. Berg de compressor zo op, dat hij niet door onbevoegden in bedrijf kan worden genomen. Waarschuwing. De compressor alleen in een droge en voor onbevoegden ontoegankelijke omgeving opbergen. Niet kantelen, alleen staand op-bergen. 8.

6 Transport• Transporteer het apparaat alleen aan de transportgreep. • Bescherm het apparaat tegen onverwachte schokken resp. trillingen. 8. 7 Bestellen van wisselstukken:Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:• Type van het toestel• Artikelnummer van het toestel• Ident-nummer van het toestel• Wisselstuknummer van het benodigd stukActuele prijzen en info vindt u terug onder www. Einhell-Service. com9. Verwijdering en recyclageHet toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo-erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b. v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil.

Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. Anl_TE_AC_270_50_Silent_SPK13. indb 71Anl_TE_AC_270_50_Silent_SPK13. indb 71 11. 04. 2024 11:46:2211. 04. 2024 11:46:22.

NL- 72 -10. Mogelijke uitvaloorzakenProbleem Oorzaak Oplossing De compressor loopt niet 1. Netspanning ontbreekt2. Netspanning te laag3. Buitentemperatuur te laag4. Motor oververhit 1. Kabel, netstekker, zekering en stopcon-tact controleren.2. Te lange verlengkabel vermijden. Verlen-gkabel met een voldoende aderdoors-nede gebruiken.3. Niet inzetten bij een buitentemperatuur onder +5° C.4. Motor laten afkoelen, indien nodig, de oorzaak van de oververhitting verhelpen.Compressor draait, maar bouwt geen druk op 1. Terugslagklep (14) lek2. Dichtingen defect3. Afl aatkraan voor condenswa-ter ondicht. 1. Terugslagklep (14) vervangen.2. Afdichtingen controleren, kapotte af-dichtingen laten vervangen bij een vak-werkplaats.3. Afl aatkraan controleren, indien nodig vervangen.Compressor loopt, druk wordt aan de manometer weer-gegeven, maar de gereedschappen draaien niet 1. Slangverbindingen ondicht2.

NL- 73 -Afvalverwijdering Elektrische gereedschappen, accu’s, accessoires en bijbehorende verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled. Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil, maar breng ze naar een inz-amelpunt.Alleen voor landen binnen de EU: Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur, en de implementatie hiervan in nationaal recht, moeten niet bruikbare elektrische gereedschappen op een voor het milieu verantwoorde wijze worden ingezameld en gerecycled. Volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu’s/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

NL- 74 - Service-informatieWij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.Categorie VoorbeeldSlijtstukken* V-snaar, luchtfi lterVerbruiksmateriaal/verbruiksstukken*Ontbrekende onderdelen * niet verplicht bij de leveringsomvang begrepen!Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com.

Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?• Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze.Anl_TE_AC_270_50_Silent_SPK13.indb 74Anl_TE_AC_270_50_Silent_SPK13.indb 74 11.04.2024 11:46:2311.04.2024 11:46:23

NL- 75 - Garantiebewijs Geachte klant,onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde service-nummer. Voor het indienen van garantieclaims geldt het volgende:1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d. w. z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.

Uw wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u kosteloos. 2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële, ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd blootgesteld aan een belasting die daarmee gelijkstaat.

Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd. 6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de Europese Unie is gebracht, dan bestaat er geen recht op garantie. Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen,die door de omvang van de garantie niet of niet meer zijn gedekt.

Hiervoor kunt u contact opnemen met de servicepartner in uw land. Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naarde beperkingen van deze garantie conform de service-informatie van deze handleiding. Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda NederlandAnl_TE_AC_270_50_Silent_SPK13. indb 75Anl_TE_AC_270_50_Silent_SPK13. indb 75 11. 04. 2024 11:46:2311. 04. 2024 11:46:23.
