NL- 51 -Gevaar! - Handleiding lezen om het letselrisico te verminderenVoorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!Anl_GE_CS_18_Li_Kit_B_SPK7.indb 51Anl_GE_CS_18_Li_Kit_B_SPK7.indb 51 23.02.2017 08:14:1823.02.2017 08:14:18

NL- 52 -Gevaar. Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in-formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins-tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei-ligheidsinstructies. 1. VeiligheidsaanwijzingenDe overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar. Lees alle veiligheidsinstructies en aanwijzin-gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben.

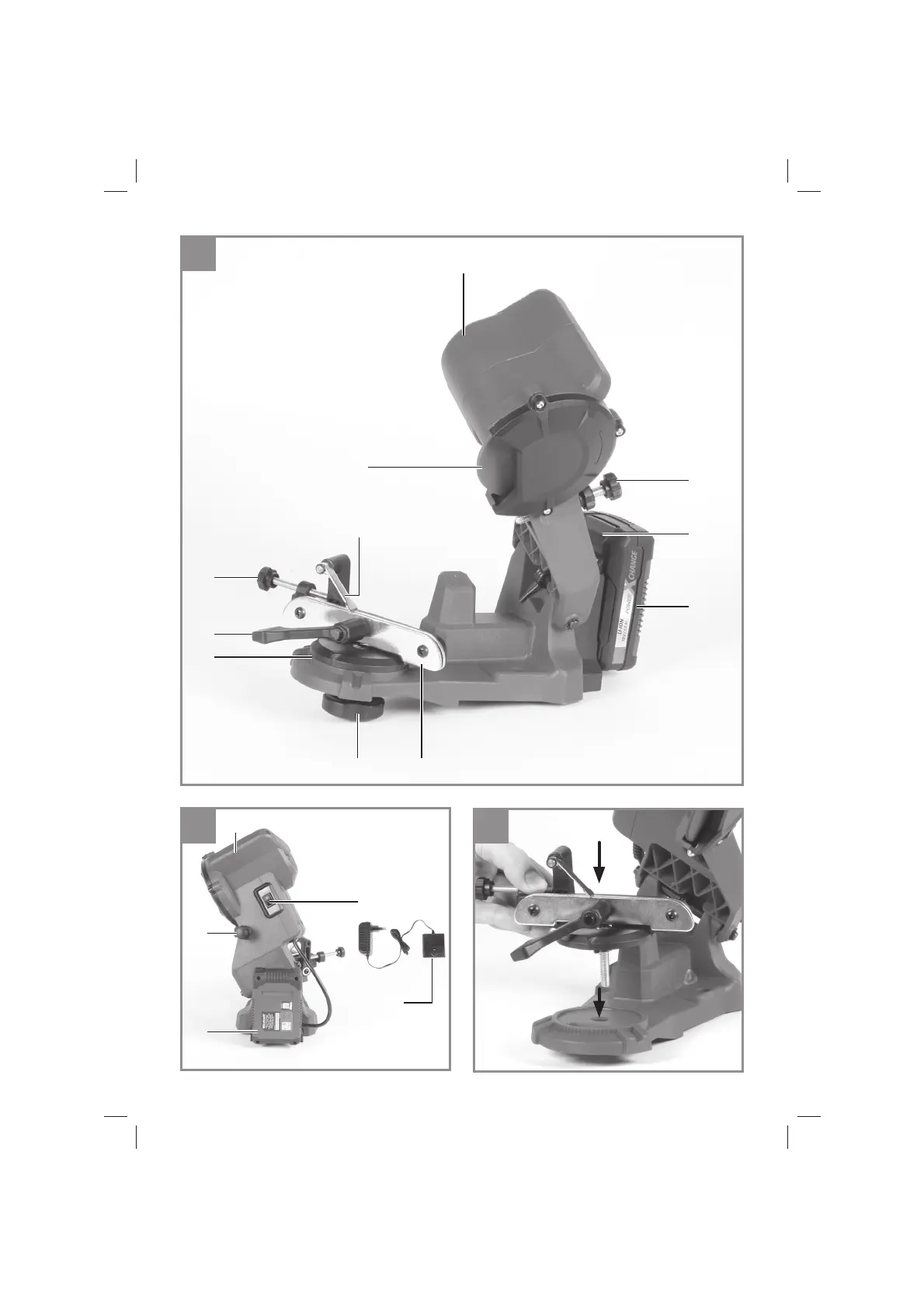

Bewaar alle veiligheidsinstruc-ties en aanwijzingen voor de toekomst. 2. Beschrijving van het gereedschap en leveringsomvang 2. 1 Beschrijving van het gereedschap (fi g. 1/2)1. Kettingstopper2. Afstelschroef kettingstopper3. Schaal voor slijphoekafstelling4. Vastzetschroef voor slijphoekafstelling5. Geleiderail voor ketting6. Kettingvastzetschroef7. Afstelschroef voor dieptebeperking8. Slijpschijf9. AAN/UIT-schakelaar10. Slijpkop11. Accu (niet meegeleverd)12. Lader (niet meegeleverd)13. Grendelknop2. 2 LeveringsomvangGelieve de volledigheid van het artikel te contro-leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge-kocht, en leg een geldig bewijs van aankoop voor.

• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig). • Controleer of de leveringsomvang compleet is. • Controleer het toestel en de accessoires op transportschade. • Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar. Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen. Kinderen mo-gen niet met plastic zakken, folies en kleine stukken spelen. Er bestaat inslik- en verstik-kingsgevaar. • Originele handleiding • Veiligheidsinstructies 3. Reglementair gebruik De zaagketting-scherpslijper dient om zaagkettin-gen scherp te slijpen. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair.

Voor daaruit voortvloeiende schade of verwon-dingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe-enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge-reedschap in ambachtelijke of industriële bedrij-ven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Anl_GE_CS_18_Li_Kit_B_SPK7. indb 52Anl_GE_CS_18_Li_Kit_B_SPK7. indb 52 23. 02. 2017 08:14:1823. 02. 2017 08:14:18.

NL- 53 - De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. On-danks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Wegens de constructie en de opbouw van de machine zouden zich de volgen-de punten kunnen voordoen:• Contact met de slijpschijf in de niet afgedekte zone. • Wegspringen van stukken van defecte slijp-schijven. • Wegspringen van werkstukken en werkstuk-delen. • Gehoorschade bij niet-gebruik van de nodige gehoorbeschermer. 4. Technische gegevensVoeding motor:. 18 V DCNullasttoerental n0:. 6500 min-1Uitgangsspanning lader:. 21 V DCUitgangsstroom lader:. 0,8 ANetspanning lader:. 110-240 V~ 50-60HzAccu type:. Li-IonAfstelhoek:. 35° naar links en rechtsSlijpschijf binnendiameter:. 23 mmSlijpschijf buitendiameter:. max. 108 mmDikte van de slijpschijf :. 3,2 mmGewicht:. 1,7 kgGevaar.

Geluid en vibratieDe geluids- en vibratiewaarden werden bepaald volgens EN 61029. Geluidsdrukniveau LpA. 54,1 dB (A)Onzekerheid KpA. 3 dBGeluidsvermogen LWA. 67,1 dB (A)Onzekerheid KWA. 3 dBDraag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 61029. SchurenTrillingsemissiewaarde ah < 2,5 m/s2Onzekerheid K = 1,5 m/s2De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap wordt gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen. De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onder-ling te vergelijken. De vermelde trillingsemissiewaarde kan ook wor-den gebruikt om voor begin van de werkzaamhe-den de nadelige gevolgen te beoordelen.

Power-X-Change • 18 V, 1,5 Ah, 5 Li-Ion cellen • 18 V, 2,0 Ah, 5 Li-Ion cellen • 18 V, 3,0 Ah, 10 Li-Ion cellen • 18 V, 4,0 Ah, 10 Li-Ion cellen • 18 V, 5,2 Ah, 10 Li-Ion cellenBeperk de geluidsontwikkeling en vibratie tot een minimum. • Gebruik enkel intacte toestellen. • Onderhoud en reinig het toestel regelmatig. • Pas uw manier van werken aan het toestel aan. • Overbelast het toestel niet. • Laat het toestel indien nodig nazien. • Schakel het toestel uit als het niet wordt ge-bruikt. Voorzichtig. Restrisico’sEr blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be-diend. Volgende gevaren kunnen zich voordo-en in verband met de bouwwijze en uitvoe-ring van dit elektrisch gereedschap:1. Longletsels indien geen gepaste stofmasker wordt gedragen. 2. Gehoorschade indien geen gepaste gehoor-beschermer wordt gedragen. Anl_GE_CS_18_Li_Kit_B_SPK7.

NL- 54 -5. Vóór inbedrijfstellingWaarschuwing. Trek altijd de accu eruit, voordat u instellingen aan het apparaat uitvoert. 5. 1 Montage (fi g. 3 -6)• Kettingspanmechanisme de houder in steken (fig. 3) en van beneden vastschroeven d. m. v. de stervormige schroef (fig. 4). • Kettingscherpslijper voor ingebruikneming op een gepaste plaats (beschermd tegen stof, droog, goed verlicht) op een gepaste onder-laag (b. v. werkbank) vastmaken m. b. v. beves-tigingsschroeven M8 en moerplaatjes (fig. 5). • Let er wel op dat de montageplaat van de ket-tingscherpslijper tot tegen de aanslag op de onderlaag moet worden geschoven (fig. 6). 5. 2 Laden van de LI-accupack (fi g. 17-18)De accu is beschermd tegen diepe ontlading. Het apparaat wordt door een geïntegreerde veilig-heidsschakeling automatisch uitgeschakeld, als de accu is ontladen. Waarschuwing.

Bedien de Aan/Uit-schakelaar niet meer als de veiligheidsschakeling het ap-paraat heeft uitgeschakeld. Dit kan schade aan de accu tot gevolg hebben. 1. Accupack uit de handgreep trekken, terwijl u de grendelknop (13) naar beneden drukt. 2. Vergelijk of de netspanning vermeld op het typeplaatje overeenstemt met de beschikbare netspanning. Steek de netstekker van de lader (12) in het stopcontact. De groene LED begint te knipperen. 3. Schuif de accu op de lader. Onder punt 10 (indicatie lader) vindt u een tabel met de betekenissen van de LED-indicatie aan de lader. Mocht het laden van de accupack niet mogelijk zijn, controleer dan:• of aan het stopcontact de netspanning aan-wezig is. • of een foutloos contact aan de laadcontacten van de lader voorhanden is.

Indien het laden van het accupack nog altijd niet mogelijk is, dan verzoeken wij u• de lader en de laadadapter• en de accupackop te sturen aan onze klantendienst. In het belang van een lange levensduur van de accupack valt het aan te raden om tijdig voor het herladen van de LI-accupack te zorgen.

Dit is in elk geval noodzakelijk, wanneer u vaststelt dat het vermogen van het gereedschap afneemt. Accu-capaciteitsindicator (fi g. 11)Druk op de schakelaar voor accu-capaciteitsindi-cator (fi g. 11, pos. A). De accu-capaciteitsindica-tor (fi g. 11, pos. B) signaleert de laadtoestand van de accu aan de hand van 3 LEDs. Alle 3 LEDs branden:De accu is vol geladen. 2 of 1 LED(s) branden:De accu beschikt over voldoende restlading. 1 LED knippert:De accu is leeg, laad de accu op. Alle LEDs knipperen:De accu werd diep ontladen en is defect. Een defecte accu mag niet meer gebruikt en geladen worden. 6. Bediening6. 1 Scherp te slijpen ketting de geleiderail in plaatsen (fi g. 7)Te dien einde de kettingvastzetschroef (1) los-draaien. 6. 2 Slijphoek overeenkomstig de gegevens van uw ketting afstellen (fi g. 8) (doorga-ans tussen 30° en 35°). • Vastzetschroef voor de slijphoekafstelling (1) losdraaien.

• Gewenste slijphoek aan de hand van de schaal (2) afstellen. • Vastzetschroef (1) terug aanhalen. 6. 3 Kettingstopper afstellen (fi g. 9/10)• Kettingstopper (1) op de ketting klappen• Ketting naar achteren tegen de kettingstopper (1) trekken tot die een snijschakel (A) stopt. Let op. Hierbij dient erop te worden gelet dat de hoek van de gestopte snijschakel overeen-komt met de slijphoek. Als dit niet het geval is, de ketting met één snijschakel verder trekken. • Slijpkop (4) omlaagklappen tot de slijpschijf (5) de scherp te slijpen kettingschakel (A) raakt. (Te dien einde kan de ketting met Anl_GE_CS_18_Li_Kit_B_SPK7. indb 54Anl_GE_CS_18_Li_Kit_B_SPK7. indb 54 23. 02. 2017 08:14:1823. 02. 2017 08:14:18.

NL- 55 -de afstelschroef van de kettingstopper (2) lichtjes naar voren en achteren worden ver-plaatst). 6. 4 Dieptebeperking afstellen (fi g. 10 )Slijpkop (4) omlaagklappen en slijpdiepte af-stellen m. b. v. de afstelschroef (7). Let op. De slijpdiepte moet worden afgesteld zodat de volle-dige snijkant van de snijschakel scherp wordt geslepen. 6. 5 Ketting vastzetten (fi g. 7). Kettingvastzetschroef (1) aanhalen. 6. 6 Schakel slijpen (fi g. 10/11)Let op. • Gebruik het toestel alleen voor het slijpen van zaagkettingen. Slijp of snij nooit andere mate-rialen. • Klem de zaagketting vóór het slijpen vast in de geleiderail. Daardoor wordt het kantelen van de slijpschijf door een loszittende zaag-ketting voorkomen. • Leid de slijpschijf langzaam langs de zaag-ketting.

Wordt de slijpschijf te snel en met een ruk in contact gebracht met de zaagketting, kan schade aan de slijpschijf worden berok-kend. Wegspringende stukken kunnen letsel veroorzaken. • Toestel met AAN-UIT-schakelaar (1) inscha-kelen. • Slijpschijf (5) met slijpkop (4) voorzichtig te-gen de afgestelde schakel leiden. • Toestel met AAN-UIT-schakelaar (1) uitscha-kelen. Op die manier dient elke tweede scha-kel van de ketting scherp te worden geslepen. Om te weten wanneer elke tweede schakel van de gehele ketting scherp geslepen is ra-den wij aan de eerste schakel te merken (b. v. met krijt). Als alle snijschakels van de ene kant scherp zijn geslepen moet de slijphoek op hetzelfde graadgetal van de andere kant van de hoekafstelling worden afgesteld. Daar-na kunt u beginnen (zonder verdere afstellin-gen te moeten uitvoeren) de schakels van de andere kant scherp te slijpen. 6.

7 Afstand van de dieptebeperkers afstellen (fi g. 12/13)Als de ketting helemaal scherp geslepen is moet erop worden gelet dat de afstand van de dieptebeperkers in acht wordt genomen (de diep-tebeperkers (1) moeten lager zitten dan de snij-schakels (2)).

Indien nodig, de dieptebeperkers (1) met een vijl (3) (niet bij de levering begrepen) conform de gegevens van uw ketting navijlen. 7. Reiniging, onderhoud en bestellen van wisselstukken Gevaar. • Voor elke reiniging de accu uittrekken. • Dompel het gereedschap voor het schoon-maken geenszins in water of andere vloeistof-fen. 7. 1 Reiniging• Hou de veiligheidsinrichtingen, de ventila-tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon. • Het is aan te bevelen het toestel direct na elk gebruik te reinigen. • Reinig het toestel regelmatig met een vochti-ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun-nen aantasten. Let er goed op dat geen water in het toestel terechtkomt.

Door binnendrin-gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok. 7. 2 Onderhoud Verwisselen van slijpschijf1. Verwijder de slijpschijf (fi g. 14-16)2. Monteer een nieuwe slijpschijf. 3. De assemblage gebeurt in omgekeerde volgorde. Gebruik geen versleten, gebroken, gebarsten of anders beschadigde slijpschijven. Gebruik enkel originele slijpschijven. Anl_GE_CS_18_Li_Kit_B_SPK7. indb 55Anl_GE_CS_18_Li_Kit_B_SPK7. indb 55 23. 02. 2017 08:14:1823. 02. 2017 08:14:18.

NL- 56 -7.3 Bestellen van wisselstukken:Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:• Type van het toestel• Artikelnummer van het toestel• Ident-nummer van het toestel• Wisselstuknummer van het benodigd stukActuele prijzen en info vindt u terug onder www.isc-gmbh.info8. Verwijdering en recyclageHet toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden ge-bracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. 9.

OpbergenBewaar het toestel en de accessoires op een don-kere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking.Anl_GE_CS_18_Li_Kit_B_SPK7.indb 56Anl_GE_CS_18_Li_Kit_B_SPK7.indb 56 23.02.2017 08:14:1823.02.2017 08:14:18

NL- 57 -10. Indicatie laderIndicatiestatus Betekenis en maatregelGroen knippert OperationaliteitDe lader is aangesloten aan het net en operationeel; de accu zit niet in de lader.Rood aan LadenDe lader laadt de accu op.Groen aan De accu is opgeladen en operationeel.(Laadduur 1,5 Ah accu: ca. 2h)(Laadduur 2,0 Ah accu: ca. 2,5h)(Laadduur 3,0 Ah accu: ca. 4h)(Laadduur 4,0 Ah accu: ca. 5h)(Laadduur 5,2 Ah accu: ca. 6 ½ h)Maatregel:Neem de accu uit de lader. Isoleer de lader van het net.Rood knippert FoutLaadproces is niet meer mogelijk. De accu of de lader is defect.Maatregel:Een defecte accu mag niet meer worden opgeladen.Neem de accu uit de lader.Rood en groen knipperen afwisselendTemperatuurstoringDe accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).Maatregel:Neem de accu uit de lader en bewaar hem 1 dag bij kamertemperatuur (ca.

NL- 58 - Enkel voor EU-landenElektrisch gereedschap hoort niet bij het huisvuil thuis!Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver-zameld en milieuvriendelijk te worden gerecycleerd.Recyclagealternatief i.p.v. het toestel terug te sturen:De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt.

NL- 59 - Service-informatieWij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.Categorie VoorbeeldSlijtstukken* koolborstels, AccuVerbruiksmateriaal/verbruiksstukken* slijpschijvenOntbrekende onderdelen * niet verplicht bij de leveringsomvang begrepen!Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info.

Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?• Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze.Anl_GE_CS_18_Li_Kit_B_SPK7.indb 59Anl_GE_CS_18_Li_Kit_B_SPK7.indb 59 23.02.2017 08:14:1823.02.2017 08:14:18
