42NEDERLANDS (Originele instructies)Verklaring van het onderdelenoverzichtWAARSCHUWING:Lees, voor uw eigen veiligheid, deze gebruiksaanwijzing voordat u uw nieuwe gereedschap gaat gebruiken. Als de aanwijzingen niet worden nageleefd kan dat tot ernstig persoonlijk letsel leiden. Besteed voor elk gebruik enige tijd om uzelf vertrouwd te maken met de grasmaaier. 1. VERKLARING VAN DE SYMBOLEN OP HET PRODUCT2. ALGEMENE VEILIGHEIDSVOORSCHRIFTENWAARSCHUWING: Bij gebruik van gereedschap met een verbrandingsmotor moeten altijd de algemene veiligheidsvoorzieningen worden opgevolgd om het risico van ernstig persoonlijk letsel en/of schade aan het gereedschap te verminderen. Lees deze gebruiksaanwijzing voordat u deze grasmaaier gaat gebruiken en bewaar deze gebruiksaanwijzing om hem later te kunnen raadplegen. WAARSCHUWING: Dit gereedschap produceert tijdens gebruik een elektromagnetisch veld.

Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten hinderen. Om het risico van ernstig persoonlijk en fataal letsel te verminderen, adviseren wij personen met medische implantaten hun arts en de fabrikant van het implantaat te raadplegen alvorens dit gereedschap te bedienen. Aanwijzingen• Lees de gebruiksaanwijzingen zorgvuldig. Zorg dat u vertrouwd bent met de bedieningsknoppen en de juiste omgang met het gereedschap. • Laat in geen geval kinderen of personen die deze gebruiksaanwijzing niet gelezen hebben de grasmaaier gebruiken. De leeftijd van de gebruiker kan landelijk gereglementeerd zijn. • Gebruik de grasmaaier in geen geval als er personen, met name kinderen of dieren in de buurt zijn.

• Denk eraan dat de bedienaar of gebruiker van de grasmaaier aansprakelijk is voor ongevallen en onvoorziene gebeurtenissen die personen of hun eigendommen kunnen overkomen. Voorbereidingen• Draag tijdens het maaien altijd stevige schoenen en een lange broek. Gebruik de grasmaaier niet met blote voeten of met open sandalen.

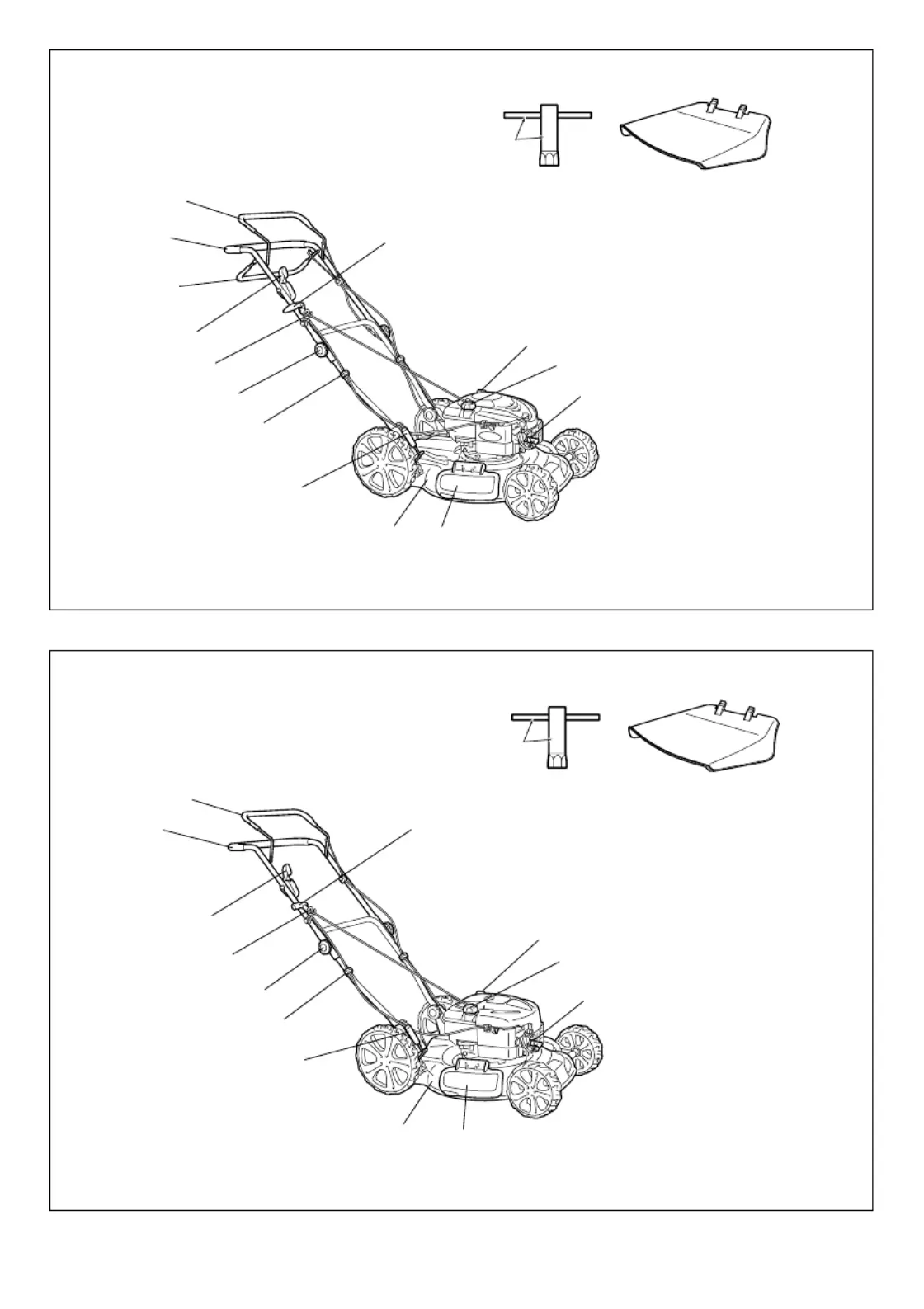

• Controleer het gehele terrein dat u wilt maaien grondig en verwijder alles wat door het gereedschap kan worden weggeslingerd. • WAARSCHUWING - Benzine is bijzonder brandbaar. 1. Remhendel2. Bovenste handgreep3. Aandrijfhendel4. Chokehendel5. Koordgeleider6. Vergrendelknop7. Snoerklem8. Maaihoogteregelhefboom9. Maaidek10. Zijklep11. Bougie12. Brandstoftankdop13. Olievuldop14. Trekstarthandgreep15. Bout16. Ring17. Brandstofhandpomp18. SchroefLees de gebruiksaanwijzing. Houd omstanders uit de buurt. Besteed als gebruiker extra aandacht aan handen en voeten om letsel te voorkomen. Benzine is brandbaar, blijf uit de buurt van open vuur. Als de motor draait mag geen benzine worden bijgevuld. Giftige dampen. Niet binnenshuis gebruiken. Draag ter bescherming van de gebruiker tijdens het maaien een veiligheidsbril en gehoorbescherming.

43- Bewaar brandstof in speciaal daarvoor bestemde jerrycans. - Vul alleen benzine bij in de open lucht en rook daarbij niet. - Vul benzine bij voordat u de motor start. Verwijder nooit de brandstofvuldop en vul nooit benzine bij terwijl de motor draait of wanneer de motor warm is. - Als benzine wordt gemorst, mag u niet proberen de motor te starten, maar moet de grasmaaier worden verwijderd van de plaats waar de benzine gemorst is, en mag de motor niet worden gestart voordat de benzine verdampt is. - Plaats de doppen stevig terug op de brandstoftank en jerrycan. • Vervang defecte geluiddempers. • Voer vóór gebruik altijd altijd een visuele controle uit of het maaimes, de mesbout of het maaimechanisme versleten of beschadigd is. Vervang het versleten of beschadigd maaimes en mesbout altijd samen, om onbalans te voorkomen.

Bediening• Laat de verbrandingsmotor niet draaien in een gesloten ruimte waarin gevaarlijke koolmonoxidedampen zich kunnen ophopen. • Werk alleen bij daglicht of bij goed kunstlicht. • Gebruik de grasmaaier bij voorkeur niet wanneer het gras nat is. • Zorg er op een helling altijd voor dat u stevig staat. • Loop rustig, nooit te snel. • Maai met cirkelmaaiers met wielen een helling altijd in de dwarsrichting en nooit van boven naar beneden. • Ga altijd uiterst voorzichtig te werk bij het veranderen van richting op een helling. • Maai niet op bijzonder steile hellingen. • Pas goed op als u de grasmaaier achteruit laat rijden of naar u toe haalt. • Het maaimes moet stilstaan wanneer de grasmaaier bij het vervoeren moet worden gekanteld, wanneer de grasmaaier over een oppervlak waar geen gras groeit moet worden verplaatst en bij het vervoer naar en van een te maaien gedeelte.

• Gebruik de grasmaaier nooit met defecte afschermingen of zonder veiligheidsvoorzieningen zoals een achterklep en/of grasopvangzak. • Verander de regelafstellingen van de motor niet en laat het toerental van de motor niet buitengewoon hoog oplopen.

• Schakel alle maaimessen en de aandrijving uit voordat u de motor start. • Start de motor zorgvuldig zoals aangegeven in de gebruiksaanwijzing en blijf met uw voeten steeds op voldoende afstand van het maaimes. • Tijdens het starten van de motor mag de grasmaaier niet worden gekanteld. • Start de motor niet als u voor het uitwerpkanaal staat. • Kom niet met uw handen of voeten in de buurt van of onder draaiende delen. Blijf altijd uit de buurt van de uitwerpopening. • De grasmaaier nooit optillen of dragen wanneer de motor loopt. • Schakel de motor uit en maak de bougiekabel los, wacht tot de draaiende delen volledig tot stilstand zijn gekomen en, indien aanwezig, verwijder de sleutel. - Voordat u een verstopping opheft of voordat u het uitwerpkanaal leegt. - Voordat u de grasmaaier controleert, reinigt of er werkzaamheden aan gaat verrichten. - Na het raken van een vreemd voorwerp.

Controleer of de grasmaaier beschadigd is en laat deze indien nodig repareren voordat u de grasmaaier opnieuw gaat starten en gebruiken. - Als de grasmaaier op ongebruikelijke manier begint te trillen (onmiddellijk controleren). • Schakel de motor uit en maak de bougiekabel los, wacht tot de draaiende delen volledig tot stilstand zijn gekomen en, indien aanwezig, verwijder de sleutel. - Iedere keer als u de grasmaaier onbeheerd achterlaat. - Voordat u brandstof bijvult. • Zet de gashendel terug vóórdat u de motor uitschakelt en indien de motor is voorzien van een brandstofkraan, moet deze na het maaien worden dicht gezet. Onderhoud en opslag• Zorg ervoor dat alle bouten en de schroeven stevig vastgedraaid zijn om er zeker van te zijn dat het gereedschap altijd op een veilige manier gebruiksklaar is.

• Om het brandgevaar zoveel mogelijk te beperken moet u de motor, de geluiddemper, de accubak en de brandstoftank vrijhouden van gras, bladeren of overtollig vet. • Controleer regelmatig de grasopvangzak op slijtage en beschadigingen. • Vervang veiligheidshalve versleten of beschadigde delen. • Als de brandstoftank moet worden geleegd, moet u dit in de open lucht doen. WAARSCHUWING: Raak het draaiende maaimes niet aan. WAARSCHUWING: Vul de brandstoftank bij in een goed geventileerde ruimte terwijl de motor is uitgeschakeld. 3. BESCHRIJVING VAN DE ONDERDELEN (zie afb. 1A en 1B)Bijgeleverd:A: BougiesleutelB: Uitwerpkanaal.

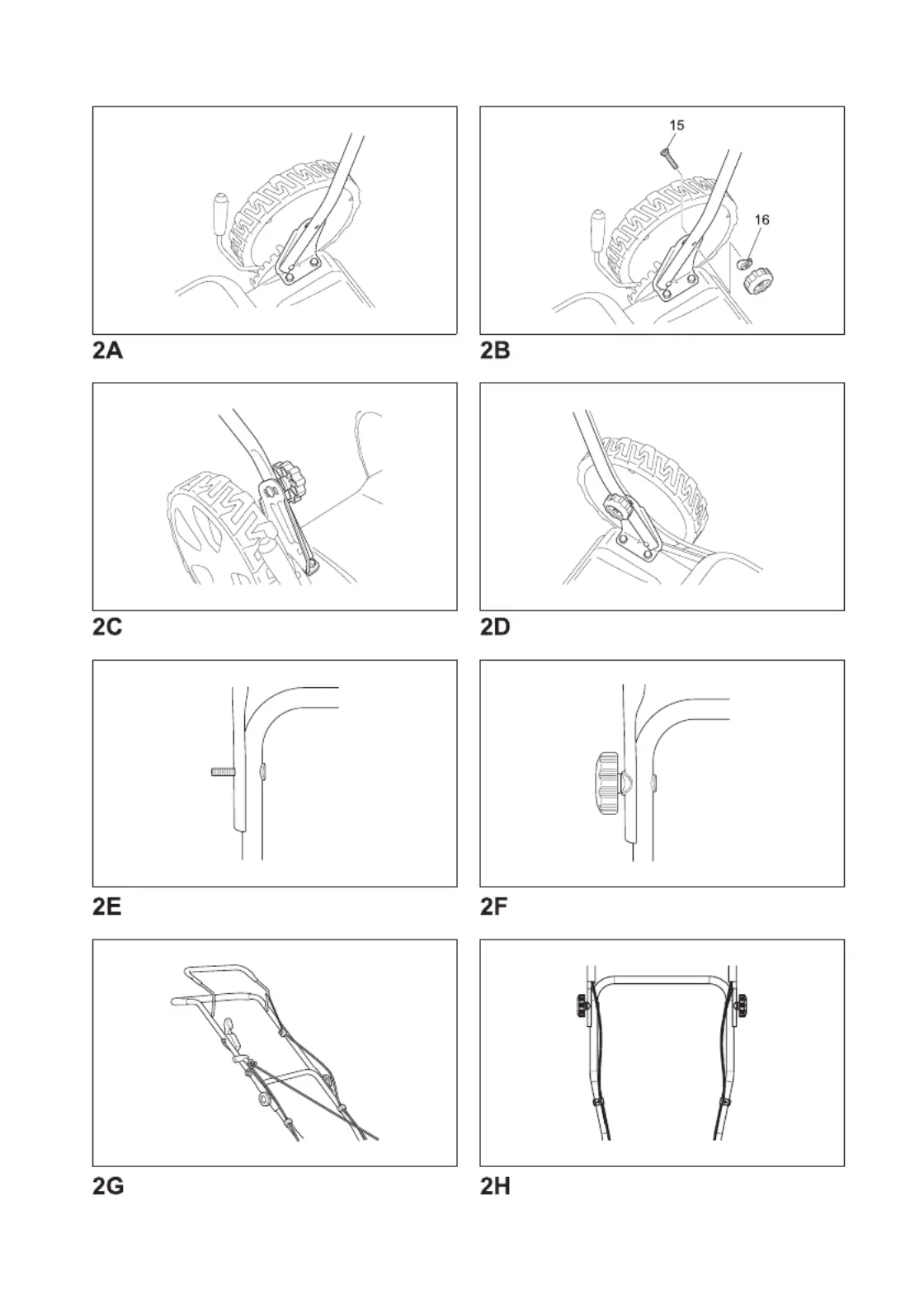

444. TECHNISCHE GEGEVENS5. DE ONDERDELEN MONTEREN5-1 DE INKLAPBARE HANDGREEP MONTEREN1. Bevestig het onderste gedeelte van de handgreep aan het chassis met de vergrendelknoppen, zoals afgebeeld (zie afb. 2A, afb. 2B, afb. 2C en afb. 2D). 2. Zet de bovenste handgreep op de onderste handgreep vast met de vergrendelknop (zie afb. 2E, afb. 2F en afb. 2G). 3. Bevestig de snoerklem op de aangegeven plaats en maak daarna het snoer vast (zie afb. 2H). 6. MAAIHOOGTE INSTELLENDuw de hefboom naar buiten om hem uit de huidige stand te halen. Beweeg de hefboom naar voren of achteren om de maaihoogte in te stellen. De hoogte (van maaimes tot grond) kan worden ingesteld van 25 mm (stand 1: de laagste stand) tot 70 mm (stand 5: de hoogste stand) in 5 hoogtestanden. (zie afb. 3A en afb. 3B). Schakel de grasmaaier uit en maak de bougiekabel los voordat u de maaihoogte verandert.

WAARSCHUWING: Wijzig de instelling alleen als het maaimes stil staat. 7. DE BEDIENINGSHOOGTE INSTELLEN (zie afb. 4A en afb. 4B)1. Draai de vergrendelknoppen los waarmee de onderste handgreep is bevestigd (zie afb. 4A). 2. Beweeg de onderste handgreep omhoog of omlaag om de gewenste bedieningshoogte in te stellen (zie afb. 4B). Er zijn 3 instelhoogten waaruit kan worden gekozen op dit type grasmaaier, waarbij instelling 1 de hoogste stand is en instelling 3 de laagste stand is. 3. Stel de gewenste bedieningshoogte in en zet daarna de onderste handgreep vast met de vergrendelknoppen. WAARSCHUWING: De linker- en rechterkant van de onderste handgreep moeten op dezelfde hoogtestand worden ingesteld. 8. TREKSTARTHANDGREEP (zie afb. 5)Verplaats de trekstarthandgreep van de motor naar de koordgeleider. 9. “2-IN-1”9-1 INSTELLEN OP MAAIEN MET ZIJUITWORP1. Til de zijklep voor zijuitworp op (zie afb.

Alleen met een uitgeschakelde motor en stilstaand maaimes. 9-2 MULCHMAAIERWat is mulchen. Bij mulchen wordt het gras eerst gemaaid, vervolgens uiterst fijn versnipperd, en tenslotte in het gras teruggeblazen als natuurlijke meststof. Tips voor mulchmaaien:- Maai het gras regelmatig met maximaal 2 cm van 6 cm naar 4 cm grashoogte. - Gebruik een scherp maaimes. - Maai geen nat gras. - Gebruik het maximale motortoerental. - Duw de grasmaaier met een rustige werksnelheid. Model PM-5120 S PM-5120Motortype B&S675EX-serie, ReadyStart, 126T B&S625E-serie, 122TZelfrijdend Ja NeeCilinderinhoud 190 cm3190 cm3Maaibreedte 510 mm 510 mmNominaal toerental 2. 800/min 2.

45- Maak regelmatig de mulchinzet, binnenkant van de behuizing en het maaimes schoon. WAARSCHUWING: Alleen met een uitgeschakelde motor en stilstaand maaimes. 1. Til de zijklep op om het zijuitworpkanaal te verwijderen (zie afb. 7A en afb. 7B). - Door veerkracht gaat de zijklep automatisch omlaag en zodat de zijuitwerpopening in het maaidek wordt afgesloten. - Verwijder regelmatig grasresten en aangekoekt vuil vanaf de zijklep en vanuit de zijuitwerpopening. 10. BEDIENINGSINSTRUCTIES10-1 VOOR DE MOTOR TE STARTENVul de brandstoftank en olietank bij zoals aangegeven in de aparte gebruiksaanwijzing voor de motor, die bij de grasmaaier is geleverd. Lees de gebruiksaanwijzingen zorgvuldig. WAARSCHUWING: Benzine is bijzonder brandbaar. Bewaar brandstof in speciaal daarvoor bestemde jerrycans.

Vul brandstof alleen bij in de open lucht en voordat de motor wordt gestart, en rook niet tijdens het bijvullen of hanteren van brandstof. Verwijder nooit de brandstofvuldop en vul nooit benzine bij terwijl de motor draait of wanneer de motor warm is. Als brandstof is gemorst, mag u niet proberen de motor te starten, maar moet de grasmaaier worden verwijderd van de plaats waar de brandstof is gemorst, en mag de motor niet worden gestart voordat de brandstof verdampt is. Plaats de doppen stevig terug op de brandstoftank en jerrycan. Voordat u de grasmaaier kantelt voor onderhoud van het maaimes of voor aftappen van de olie, moet u de brandstoftank volledig leegmaken. WAARSCHUWING: In geen geval mag u brandstof bijvullen in een gebouw, terwijl de motor draait of als het afkoelen van de motor na draaien korter heeft geduurd dan 15 minuten. 10-2 DE MOTOR STARTEN EN HET MAAIMES INSCHAKELEN1.

Bij deze grasmaaier zit het uiteinde van de bougie een rubberen mof. Zorg ervoor dat de metalen huls aan het uiteinde van de bougiekabel (binnenin de rubberen mof) goed vastzit op de metalen elektrode van de bougie. 2. 1.

Voor PM-5120 S: Bij het starten van een koude of warme motor, moet u de gas-chokehendel ergens tussen de stand “ ” en de stand “ ” zetten. Tijdens gebruik moet de gas-chokehendel in de stand “ ” staan (zie afb. 8B). 2. 2. Voor PM-5120:Bij het starten van een koude motor, moet u de brandstofhandpomp 3 tot 5 keer indrukken voordat u de motor start, en zet daarbij de gas-chokehendel in de stand “ ”. Bij het starten van een warme motor, moet u de gas-chokehendel in de stand “ ” zetten (zie afb. 8A en afb. 8B). 3. U gaat achter het gereedschap staan, pakt de remhendel vast en houdt deze tegen de bovenste handgreep, zoals afgebeeld in zie afb. 8C. 4. Pak de trekstarthandgreep vast, zoals afgebeeld in zie afb. 8C, en trek deze snel naar u toe. Plaats de handgreep na het starten van de motor rustig terug tegen de koordgeleider.

Als u de remhendel loslaat, slaat de motor af en stopt het maaimes vanzelf (zie afb. 8D). Start de motor zorgvuldig zoals aangegeven in de gebruiksaanwijzing en blijf met uw voeten steeds op voldoende afstand van het maaimes. Tijdens het starten van de motor mag de grasmaaier niet worden gekanteld. Start de grasmaaier op een vlakke ondergrond zonder hoog gras of obstakels. Houd uw handen en voeten uit de buurt van draaiende delen. Start de motor niet als u voor de uitwerpopening staat. 10-3 TIJDENS HET GEBRUIKHoud tijdens het gebruik de remhendel met beide handen stevig vast. OPMERKING: Als u tijdens het gebruik de remhendel loslaat, zal de motor afslaan waardoor de grasmaaier stopt. 10-4 DE MOTOR STOPPENLET OP: Het maaimes draait na het uitschakelen van de motor nog enkele seconden door. 1. Als u de remhendel loslaat, slaat de motor af en stopt het maaimes vanzelf. 2.

46Probeer niet in ongebruikelijk hoog droog of nat gras (bijvoorbeeld een weiland) of een berg droge bladeren te maaien. Afval kan zich ophopen op het maaidek of in aanraking komen met de motoruitlaat waardoor mogelijk brandgevaar ontstaat. 10-6 VOOR HET BESTE MAAIRESULTAATVerwijder afval van het gazon. Zorg dat het gazon vrij is van stenen, stokken, draadstukken of andere vreemde voorwerpen die per ongeluk door de grasmaaier in alle richtingen weggeslingerd kunnen worden en niet alleen ernstig persoonlijk letsel voor de gebruiker of anderen, maar ook schade aan eigendommen en voorwerpen in de buurt tot gevolg kunnen hebben. Maai geen nat gras. Maaien gaat het best als het gras niet nat is omdat het anders aan de onderkant van het maaidek gaat plakken en daardoor het maaien wordt gehinderd. Maai niet meer dan 1/3 van de graslengte.

Voor maaien wordt aangeraden het gras 1/3 van de lengte korter te maaien. De voorwaartse snelheid moet zodanig aangepast worden dat het versnipperde gras gelijkmatige over het gazon wordt verdeeld. Speciaal tijdens het zwaar maaien van dik gras kan het nodig zijn om de laagste snelheid te gebruiken om de grassprieten schoon en goed te maaien. Als het gras langer is kunt u het gazon in twee fasen maaien door de maaihoogte nog een keer met 1/3 van de graslengte te verlagen en misschien in een andere richting te maaien dan de eerste keer. Door toepassing van een kleine overlapping op elk maaipad kunt u de eventueel op het gazon achtergebleven grassprieten opruimen. De motor moet altijd op het hoogste toerental draaien voor het beste maairesultaat en om zo effectief mogelijk te maaien. Maak de onderkant van het maaidek schoon.

Zorg dat de onderkant van het maaidek na elk gebruik wordt schoongemaakt om ophoping van grasresten te voorkomen waardoor een goed mulchresultaat wordt gehinderd. Bladeren maaien. Het maaien van bladeren kan uw gazon ten goede komen.

Als u bladeren gaat maaien, moet u zorgen dat ze droog zijn en niet in een dikke laag op het gazon liggen. Wacht niet tot alle bladeren van de bomen zijn gevallen voordat u gaat maaien. WAARSCHUWING: Schakel de motor uit na het raken van een vreemd voorwerp. Maak de bougiekabel los, controleer de grasmaaier grondig op beschadigingen en herstel de beschadiging voordat u de grasmaaier opnieuw gaat starten en gebruiken. Buitensporige trillingen in de grasmaaier kunnen op een beschadiging duiden. De grasmaaier moet onmiddellijk worden nagekeken en gerepareerd. 10-7 MAAIDEKDe onderkant van het maaidek moet na elk gebruik worden schoongemaakt om ophoping van grasresten, bladeren, vuil of anders te voorkomen. Als dit vuil kan ophopen, krijgen roest en corrosie vrij baan en zal goed mulchen niet mogelijk zijn.

Het maaidek kan schoongemaakt worden door de grasmaaier te kantelen en schoon te schrapen met een toepasselijk gereedschap (zorg dat de bougiekabel is losgemaakt). 11. ONDERHOUDBOUGIEGebruik voor vervanging alleen originele bougies. Het beste is om de bougie na 100 bedrijfsuren te vervangen. 12. SMERINGLET OP: MAAK DE BOUGIEKABEL LOS VOORDAT U ONDERHOUDSWERKZAAMHEDEN GAAT UITVOEREN. 1. WIELEN - Smeer de kogellagers in elk wiel minstens een keer per seizoen met lichte olie. 2. MOTOR - Volg de aanwijzingen voor het smeren in de gebruiksaanwijzing voor de motor op. 3. REMHENDEL - Smeer de draaipunten van de stophandgreep en de stopkabel minstens een keer per seizoen met lichte olie. De remhendel moet ongehinderd heen en weer kunnen bewegen. 13. SCHOONMAKENLET OP: Spuit geen water op de motor. Water kan schade toebrengen aan de motor en het brandstofsysteem vervuilen. 1.

Veeg het maaidek schoon met een droge doek. 2. Spuit de onderkant van het maaidek schoon nadat de grasmaaier zodanig is gekanteld dat de bougie naar boven is gericht. 13-1 MOTORLUCHTFILTERLET OP: Zorg dat vuil of stof het schuimrubberen filterelement niet kan verstoppen.

Het motorluchtfilterelement moet worden onderhouden (schoongemaakt) na 25 bedrijfsuren normaal maaien. Het schuimrubberen filterelement moet regelmatig schoongemaakt worden wanneer de grasmaaier onder droge en stoffige omstandigheden wordt gebruikt. (Raadpleeg de GEBRUIKSAANWIJZING VOOR DE MOTOR. )LUCHTFILTER SCHOONMAKEN1. Verwijder de schroef (zie afb. 10A en afb. 10B). 2. Verwijder de bovenkap. 3. Was het filterelement met water en zeep. GEBRUIK GEEN BENZINE. 4. Droog het element in de open lucht. 5. Plaats een paar druppels SAE30-olie op het schuimrubberen filterelement en knijp het stevig samen om het overschot aan olie te verwijderen. 6. Plaats het filter terug. OPMERKING: Vervang het filter als het is gerafeld, gescheurd of beschadigd, of als het niet meer kan worden schoongemaakt.

4713-2 MAAIMESLET OP: Maak de bougiekabel los en aard deze voordat u aan het maaimes gaat werken om per ongeluk starten te voorkomen. Bescherm uw handen door werkhandschoenen te dragen of een doek te gebruiken als u het maaimes vastpakt. Kantel de grasmaaier zoals aangegeven in de aparte gebruiksaanwijzing voor de motor. Verwijder de zeskantbout en ring waarmee het maaimes en bijbehorende adapter op de uitgaande as van de motor zijn bevestigd. Verwijder het maaimes en de adapter vanaf de uitgaande as van de motor. WAARSCHUWING: Controleer regelmatig de maaimesadapter op scheuren, vooral na het raken van een vreemd voorwerp. Vervang indien nodig. Voor het beste resultaat moet het maaimes scherp zijn. Het maaimes kan weer scherp worden gemaakt door het te verwijderen en de snijkant te slijpen of te vijlen, waarbij de originele snijhoek zo goed mogelijk gehandhaafd moet blijven.

Het is uitermate belangrijk dat elke snijkant evenveel wordt geslepen om te voorkomen dat het maaimes in onbalans raakt. Een onjuiste balans van het maaimes veroorzaakt sterke trillingen dat weer kan leiden tot eventuele schade aan de motor en grasmaaier. Zorg dat het maaimes zorgvuldig uitgebalanceerd wordt na het slijpen. De balans van het maaimes kan worden gecontroleerd door het op de ronde steel van een schroevendraaier te balanceren. Verwijder een beetje materiaal van het zwaardere gedeelte totdat de balans weer is hersteld. Voordat het maaimes en de adapter weer op de grasmaaier gemonteerd worden, smeert u de uitgaande as van de motor en de binnenkant van de maaimesadapter met een lichte olie. Monteer de maaimesadapter op de uitgaande as van de motor. Raadpleeg afb. 11. Monteer het maaimes met het onderdeelnummer afgekeerd van de adapter.

Draai de zeskantbout vast met een draaikoppel, zoals hieronder aangegeven:13-3 DRAAIKOPPEL VOOR MAAIMESDraai de centrale bout aan met een koppel van 40 Nm tot 50 Nm om verzekerd te zijn van een veilige werking van het gereedschap. Alle moeren en bouten moeten regelmatig nagekeken worden of ze nog goed vastzitten. Na langdurig gebruik, vooral op ondergronden met veel zand, zal het maaimes slijten en zijn oorspronkelijke vorm verliezen. Het maaien gaat steeds slechter en het maaimes moet worden vervangen. Vervang het alleen met een origineel Dolmar-vervangingsonderdeel. De fabrikant is niet verantwoordelijk voor eventuele schade die veroorzaakt wordt door de onbalans van het maaimes.

Bij vervanging van het maaimes moet u gebruikmaken een origineel vervangingsonderdeel waarvan het nummer is aangegeven op het maaimes (Dolmar 263001826) (het maaimes kunt u bestellen bij uw plaatselijke dealer of door telefonisch contact op te nemen met ons bedrijf). WAARSCHUWING: Raak het draaiende maaimes niet aan. 13-4 MOTORRaadpleeg de aparte gebruiksaanwijzing voor de motor voor aanwijzingen met betrekking tot motoronderhoud. Behandel de motorolie zoals aangegeven in de aparte gebruiksaanwijzing voor de motor dat bij de grasmaaier is geleverd. Lees en volg de instructies zorgvuldig. Onderhoud onder normale omstandigheden het luchtfilter zoals aangegeven in de aparte gebruiksaanwijzing voor de motor. Bij zeer stoffige omstandigheden moet het steeds na enkele uren schoongemaakt worden.

Slechte motorprestaties en het verzuipen van de motor zijn meestal aanwijzingen dat het luchtfilter onderhouden moet worden. Raadpleeg de aparte gebruiksaanwijzing voor de motor die bij de grasmaaier is geleverd, voor het onderhoud van het luchtfilter. Een keer per seizoen moet de bougie worden schoongemaakt en de elektrodenafstand opnieuw worden ingesteld. Het wordt aangeraden om aan het begin van elk maaiseizoen de bougie te vervangen.

Raadpleeg de aparte gebruiksaanwijzing voor de motor voor het juiste bougietype en specificatie van de elektrodenafstand. Maak de motor regelmatig schoon met een doek of borstel. Houd het koelsysteem (ventilatorbehuizing) schoon om een goede luchtcirculatie te realiseren die essentieel is voor het vermogen en de levensduur van de motor. Zorg dat al het gras, vuil en brandbare rommel rondom de geluiddemper is verwijderd. 14. OPBERGEN (BUITEN HET SEIZOEN)De volgende stappen moet u nemen om de grasmaaier voor te bereiden om hem op te bergen. 1. Maak de brandstoftank leeg na de laatste maaibeurt van een seizoen. a) Maak de brandstoftank leeg met een zuigpomp. LET OP: Tap de benzine niet af in een afgesloten vertrek, in de buurt van open vuur, terwijl u rookt, enz. Benzinedampen kunnen een explosie of brand veroorzaken.

b) Start de motor en laat deze draaien tot alle resterende benzine is opgebruikt en afslaat. c) Verwijder de bougie. Gebruik een oliekannetje om ongeveer 20 ml olie in de verbrandingskamer te gieten. Bedien de starter zodat de olie in de verbrandingskamer gelijkmatig wordt verdeeld. Plaats de bougie terug. 2. Reinig en smeer de grasmaaier zorgvuldig zoals hierboven beschreven onder “Smeren”. 3. Smeer het maaimes licht in om roesten te voorkomen. 4. Berg de grasmaaier op in een droge, schone en vorstvrije ruimte, buiten het bereik van onbevoegde personen.

48LET OP: De motor moet volledig afgekoeld zijn voordat u de grasmaaier mag opbergen.OPMERKING:- Bij opbergen van elk gereedschap met een verbrandingsmotor in een schuur die niet is geventileerd of waarin materialen worden opgeslagen, moet u zorgen dat het gereedschap tegen roest beschermd wordt. Smeer het gereedschap, met name de snoeren en alle bewegende delen, met een lichte olie of silicone.- Pas op dat u de snoeren niet buigt of knikt.- Als het startkoord is losgeschoten uit de koordgeleider op de handgreep, moet u de bougiekabel losmaken en aarden, de stophandgreep intrekken en het startkoord langzaam uit de motor trekken. Schuif het startkoord in de koordgeleider op de handgreep.VervoerSchakel de motor uit. Zorg ervoor dat het maaimes niet wordt verbogen of beschadigd wanneer u de grasmaaier over obstakels duwt.

4915. PROBLEMEN OPLOSSEN16. GARANTIEOp dit product wordt garantie gegeven in overeenstemming met de wettelijke regelgeving gedurende een periode van 12 maanden die ingaat op de dag van aanschaf door de eerste gebruiker. Deze garantie dekt alle materiaal- en productiefouten, maar niet de defecten als gevolg van normale slijtagedelen, zoals lagers, borstels, kabels, stekkers en accessoires zoals boren, boorbits, zaagbladen, enz. , niet de schade en defecten als gevolg van misbruik, ongelukken en wijzigingen, en niet de kosten van verzending. Wij behouden het recht voor een garantieclaim af te wijzen in he geval de aanschaf niet kan worden geverifieerd of het duidelijk is dat het product niet naar behoren is onderhouden (schone ventilatieopeningen, regelmatig onderhouden koolborstels). PROBLEEM MOGELIJKE OORZAAK OPLOSSINGMotor start niet.

Gashendel staat in de huidige omstandigheden niet in de juiste stand. Gashendel in de juiste stand duwen. Brandstoftank is leeg. Vul de brandstoftank met brandstof: Raadpleeg de GEBRUIKSAANWIJZING VOOR DE MOTOR. Luchtfilterelement is vuil. Luchtfilterelement schoonmaken: Raadpleeg de GEBRUIKSAANWIJZING VOOR DE MOTOR. Bougie zit los. Bougie met een draaikoppel van 25 tot 30 Nm vastdraaien. Bougiekabel zit los of is losgeraakt van de bougie. Bougiekabel op de bougie bevestigen. Elektrodenafstand van de bougie is niet correct. Elektrodenafstand op 0,7 tot 0,8 mm instellen. Bougie is defect. Nieuwe bougie met de juiste elektrodenafstand plaatsen: Raadpleeg de GEBRUIKSAANWIJZING VOOR DE MOTOR. Carburateur is verzopen met benzine. Luchtfilterelement verwijderen, voortdurend aan het startkoord trekken totdat de carburateur leeg is en daarna een nieuw luchtfilterelement plaatsen.

Het ventilatiegaatje in de brandstoftankdop zit verstopt. Reinig of vervang de brandstoftankdop. Luchtfilterelement is vuil. Luchtfilterelement schoonmaken. Motor draait onregelmatig. Bougie is defect. Nieuwe bougie met de juiste elektrodenafstand plaatsen: Raadpleeg de GEBRUIKSAANWIJZING VOOR DE MOTOR. Elektrodenafstand van de bougie is niet correct. Elektrodenafstand op 0,7 tot 0,8 mm instellen. Luchtfilterelement is vuil. Luchtfilterelement schoonmaken: Raadpleeg de GEBRUIKSAANWIJZING VOOR DE MOTOR. Motor draait slecht stationair. Luchtfilterelement is vuil. Luchtfilterelement schoonmaken: Raadpleeg de GEBRUIKSAANWIJZING VOOR DE MOTOR. Luchtsleuven in de motorafdekking zijn verstopt. Vuil uit de sleuven verwijderen. Koelribben en luchtwegen onder de ventilatorbehuizing van de motor zijn verstopt. Vuil van de koelribben en luchtwegen verwijderen. Motor slaat over bij een hoog toerental.

50De kassabon moet worden bewaard als bewijs van de aanschafdatum.Uw niet-gedemonteerde gereedschap moet in redelijk schone toestand worden geretourneerd naar uw dealer in zijn oorspronkelijke, blaasgevormde koffer, indien van toepassing op het product, vergezeld van het bewijs van aanschaf.17. MILIEUWanneer uw gereedschap na langdurig gebruik vervangen moet worden, moet u het niet bij het huisvuil zetten, maar moet u het op een milieuverantwoorde wijze verwerken.18. EU-VERKLARING VAN CONFORMITEIT (Alleen voor Europese landen)Ondergetekenden, Tamiro Kishima en Rainer Bergfeld, als erkende vertegenwoordigers van Dolmar GmbH, verklaren dat de DOLMAR-machine(s):Aanduiding van de machine: Grasmaaier met benzinemotor Modelnr./Type: PM-5120 en PM-5120 STechnische gegevens: Zie “4.
