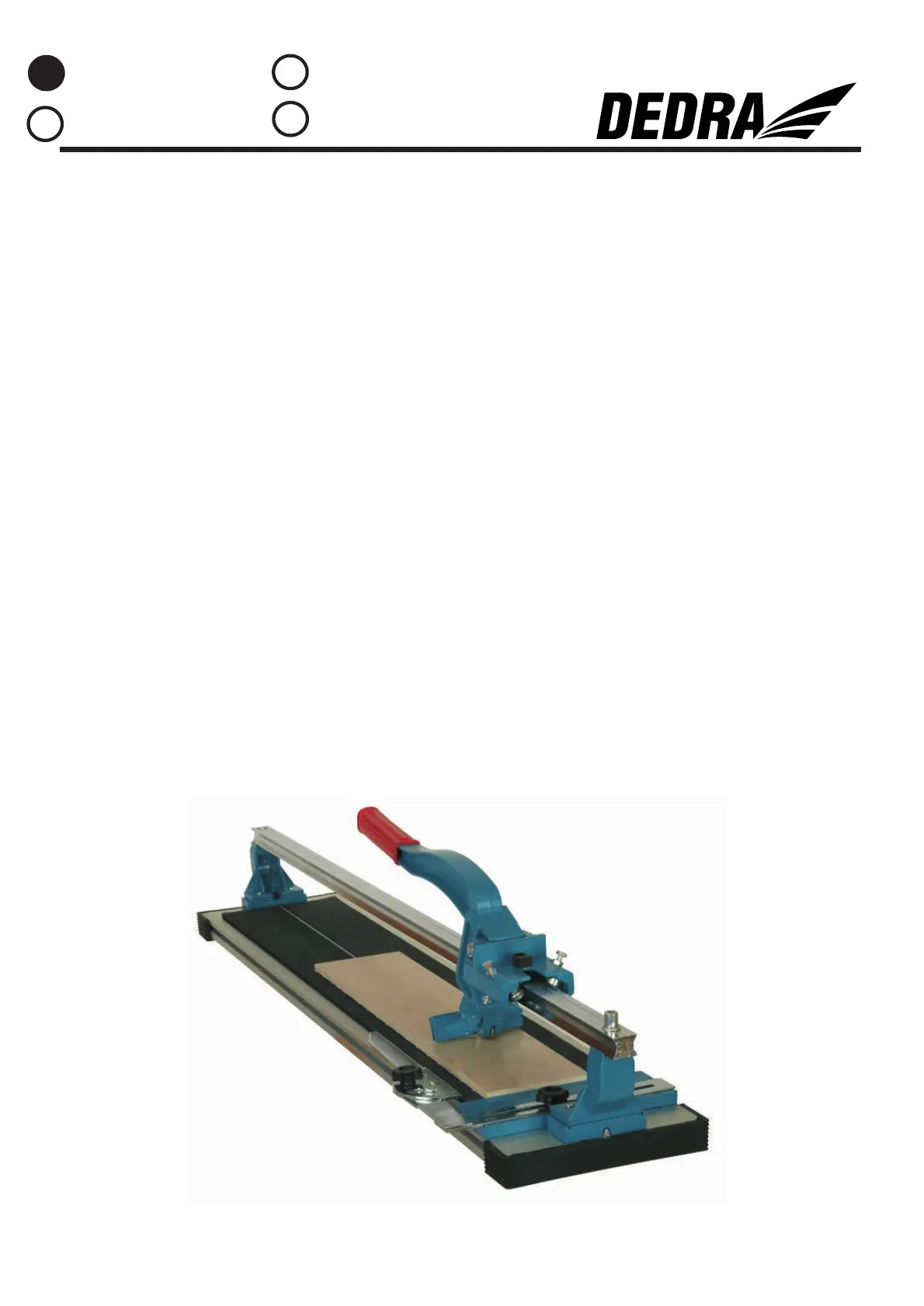

Dedra DED1151 Handleiding

30Model1151115211531154Maximale afmeting van de tegel700 [mm]800 [mm]1000 [mm]1200 [mm]Maximale afmeting van de tegel voor het snijden in een ruitpatroon495 x 495 [mm]565 x 565 [mm]700 x 700 [mm]848 x 848 [mm]Aantal lagers6666SnijwielDED0022,DED0023DED0022,DED0023DED0022, DED0023DED0022,DED0023Technische GegevensVorbereidende handelingen bij werk met manuele tegelsnijmachine1. Breng het karretje met het snijwiel zo aan een stalen geleider dat de rubberen bumper zich boven het karretje aan de zijde van de schaal bevindt 2. Draai de stalen geleider aan twee steunelementen vast. Draai de schroef voor de inbussleutel "6" 54mm lang aan de zijde van de schaal zo dat zijn kleinere opening aan de zijde van de schaal ligt. Draai de tweede schroef aan de andere kant van de geleider vast. Lopende onderhoudshandelingen (afb. A)1.

Controleer voor het werk de afstelling van het snijwiel ten opzichte van de uitstekende rand over de gehele lengte van het plateau. Het snijwiel moet op hetzelfde niveau zijn als de rand. 2. Wanneer het wiel aan de zijkant is, dienen de volgende handelingen te worden verricht:a) met de sleutel "10" twee schroeven aan het karretje onderaan losdraaienb) met 2 schroeven aan het karretje bovenaan de juiste plaatsing van het wiel tegenover de tafelrand afstellen. Met de sleutel "10" afstellen. c) 2 schroeven aan het karretje bovenaan na de afstelling beschermen door 2 tegenmoeren dicht te draaien. Draai vervolgens de moeren onderaan het karretje. 3.

Wanneer de aanslaglat met de schaal niet loodrecht is ten opzichte van de tafelrand, dienen de volgende handelingen te worden uitgevoerd:a) draai 2 schroeven los die de aanslaglat bevestigenb) stel de positie van de aanslaglat af ten opzichte van de rand (met behulp van een groot bouw-hoekmeter)c) draai 2 bevestigingsschroeven van de aanslaglat dicht 4.

Vervanging van het snijwiela) draai de bevestigingsschroef van de breker af en verwijder hem b) draai de bevestigingsschroef van het snijwiel los en verwijder het c) zet onder 2 onderleggers een nieuw wiel en plaats alles in de bevestigingsopeningd) draai de schroef die het snijwiel bevestigt ine) bevestig het breekcomponent en draai de bevestigingsschroef vastGebruik van de machineOm met behulp van de manuele tegelsnijder de tegels correct te snijden dient de afgesneden lengte correct te worden gemeten en op de tegel bv. met behulp van een potlood gemarkeerd. Plaats daarna de tegel zo tegen de aanslaglat dat zijn gehele lengte de aanslaglat aanraakt (afb. B). Het correcte breken van gegroefd keramisch materiaal (na krassen op de tegel) wordt gegarandeerd door de afstelling van het breekcomponent op een afstand van ~ 1-3 cm van de aanslaglat.

Druk daarna zacht op de handvat op het karretje (afb. C). Indien na het snijden de pararelle snede niet wordt verkregen, dient de machine zoals in punt 3 te worden afgesteld. Geproduceerd voor: DEDRA - EXIM Sp. z o. o. , 05-800 PRUSZKÓW, ul. 3 Maja 8, Tel. (22) 73-83-777; fax (22) 73-83-779, e-mail info@dedra. com. pl Service: int. 129,165; serwis@dedra. com. pl www. dedra. com. plAlle rechten voorbehouden. Deze uitgave wordt beschermd door het auteursrecht. Kopiëren of verspreiding van de gebruiksaanwijzing in het geheel of gedeeltelijk is zonder toestemming van DEDRA-EXIM verbodenNL.
