D-Link DGS-F1210-10PS-E Handleiding

D-Link Schakelaar DGS-F1210-10PS-E

Bekijk gratis de handleiding van D-Link DGS-F1210-10PS-E (5 pagina’s), behorend tot de categorie Schakelaar. Deze gids werd als nuttig beoordeeld door 31 mensen en kreeg gemiddeld 4.3 sterren uit 16 reviews. Heb je een vraag over D-Link DGS-F1210-10PS-E of wil je andere gebruikers van dit product iets vragen? Stel een vraag

Download PDF

Pagina 1/5

DGS-F1210-10PS-E

DGS-F1210-18PS-E

DGS-F1210-26PS-E

DGS-F1210-26MPS-E

1.1 Package Contents

The package contains the following items:

• PoE Switch

• Power Cord

• 19” Rack Mounting Kit

• Quick Installation Guide

1.2 Safety Instructions

Use the following safety guidelines to ensure your own personal safety and to help

protect your equipment from potential damage.

• The power cable should be disconnected from the mains during the installation process;

• Wear a grounded anti-static wrist band to avoid the build-up of static electricity;

• Power the product only from the type of external power source indicated on the electrical

ratings label;

• Observe extension cable and power strip ratings. Make sure that the total ampere rating of all

products plugged into the extension cable or power strip does not exceed 80 percent of the

ampere ratings limit for the extension cable or power strip;

To avoid the risk of electric shock, do not open the Switch housing.

• Do not use damaged power cords. Do not modify power cables or plugs.

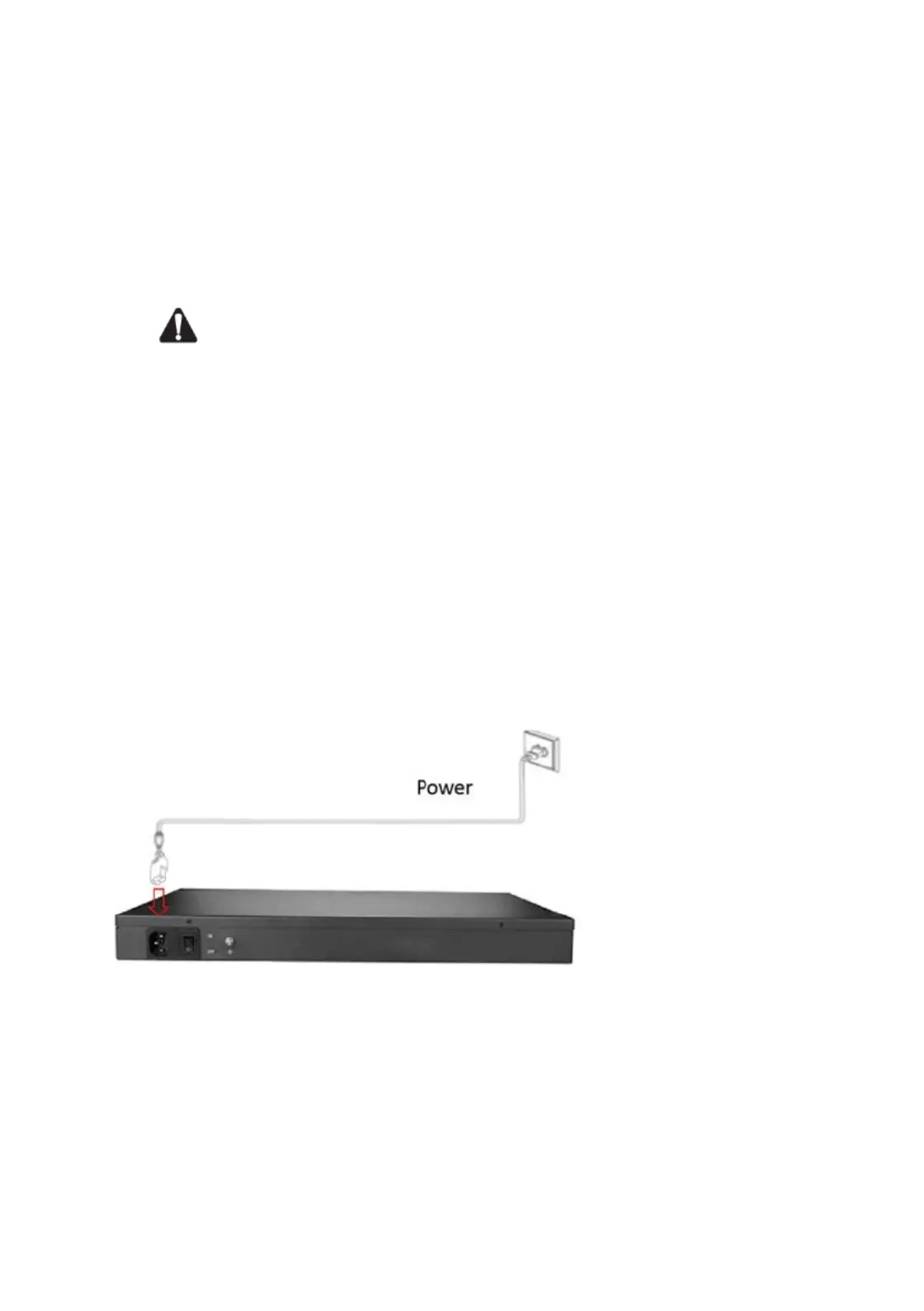

1.3 Connecting Power

Connect one end of the power cord to the rear of the Switch, and the other end to the mains power

outlet.

1.4 Product Connection Diagram

Front Panel

(The number of RJ45 ports varies depending on model)

1 – Shortcut buttons (DIP Switches)

2 – LEDs

3 – Console port

4 – Reset button

5 – RJ45 PoE ports with Long Reach option (up to 250m)

6 – RJ45 PoE ports

7 – SFP ports

Product specificaties

Merk:	D-Link
Categorie:	Schakelaar
Model:	DGS-F1210-10PS-E
Kleur van het product:	Grijs
Gewicht:	1150 g
Breedte:	285 mm
Diepte:	180 mm
Hoogte:	44 mm
Geluidsniveau:	35 dB
Stroombron:	AC
LED-indicatoren:	PoE, Power, System
Wachtwoordbeveiliging:	Ja
Vermogensverbruik (max):	150 W
Ethernet LAN, data-overdrachtsnelheden:	10,100,1000 Mbit/s
Netwerkstandaard:	IEEE 802.1D, IEEE 802.1Q, IEEE 802.1af, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.3, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3at, IEEE 802.3i, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z
Ondersteunde beveiligingsalgoritmen:	HTTPS, SSH
Temperatuur bij opslag:	-20 - 70 °C
Aantal ventilatoren:	1 ventilator(en)
Ondersteunde netwerkprotocollen:	IPv4, IPv6
Web-gebaseerd management:	Ja
Luchtvochtigheid bij opslag:	10 - 95 procent
Rack-montage:	Ja
Aantal voedingen:	1
Vermogenstoevoer inclusief:	Ja
Quality of Service (QoS):	Ja
VLAN=ondersteuning:	Ja
Power over Ethernet (PoE):	Ja
Switchingcapaciteit:	20 Gbit/s
MAC-adrestabel:	8000 entries
10G support:	Nee
Datastroombeheer:	Ja
Rate limiting:	Ja
Aantal VLANs:	4000
IGMP snooping:	Ja
Switch type:	Managed
Multicast-ondersteuning:	Ja
Aantal basis-switching RJ-45 Ethernet-poorten:	8
Console port:	RJ-45
Netstekker:	AC-in-aansluiting
Switch-laag:	L2
Type basis-switching RJ-45 Ethernet-poorten:	Gigabit Ethernet (10/100/1000)
Aantal moduleslots SPF:	2
Jumbo Frames ondersteuning:	Ja
Port mirroring:	Ja
Spanning tree protocol:	Ja
Verbindingsaggregatie:	Ja
DHCP-functies:	DHCP snooping
SSH/SSL support:	Ja
Auto-negotiation:	Ja
AC-ingangsspanning:	100 - 240 V
AC-ingangsfrequentie:	50 - 60 Hz
Stroomverbruik (typisch):	8 W
Bedrijfstemperatuur (T-T):	0 - 40 °C
Relatieve vochtigheid in bedrijf (V-V):	10 - 90 procent
Totaal Power over Ethernet (PoE)-budget:	142 W
Aantal Power over Ethernet plus (PoE +)-poorten:	8
Verzending snelheid:	14.9 Mpps
Jumbo frames:	10000
Bescherming lus:	Ja
System event log:	Ja
Ondersteundende kabel types:	Cat5e
MAC-adres zelfverouderende functie:	Ja
MAC-adres zelflerende functie:	Ja
Vermogen per poort Power over Ethernet (PoE):	30 W
Authenticatie type:	IEEE 802.1x
IP-MAC-Port binding:	Ja
Aantal wachtrijen:	8
ARP-inspectie:	Ja
Locatie-instellingen (CLI) configureren:	Ja
Traffic-classificatie:	Ja
BPDU filtering / bescherming:	Ja
Authenticatie:	Poortgebaseerde authenticatie
Algoritmen wachtrijplanning:	SP, WFQ, Weighted Round Robin (WRR)
Active Link-detectie:	Ja
Multicast-functies:	Interface-gebaseerde Multicast-dataverkeerstatistieken
MAC-adressen:	Dynamic MAC address entries, Static MAC address entries
