Chauvin Arnoux L411 Handleiding

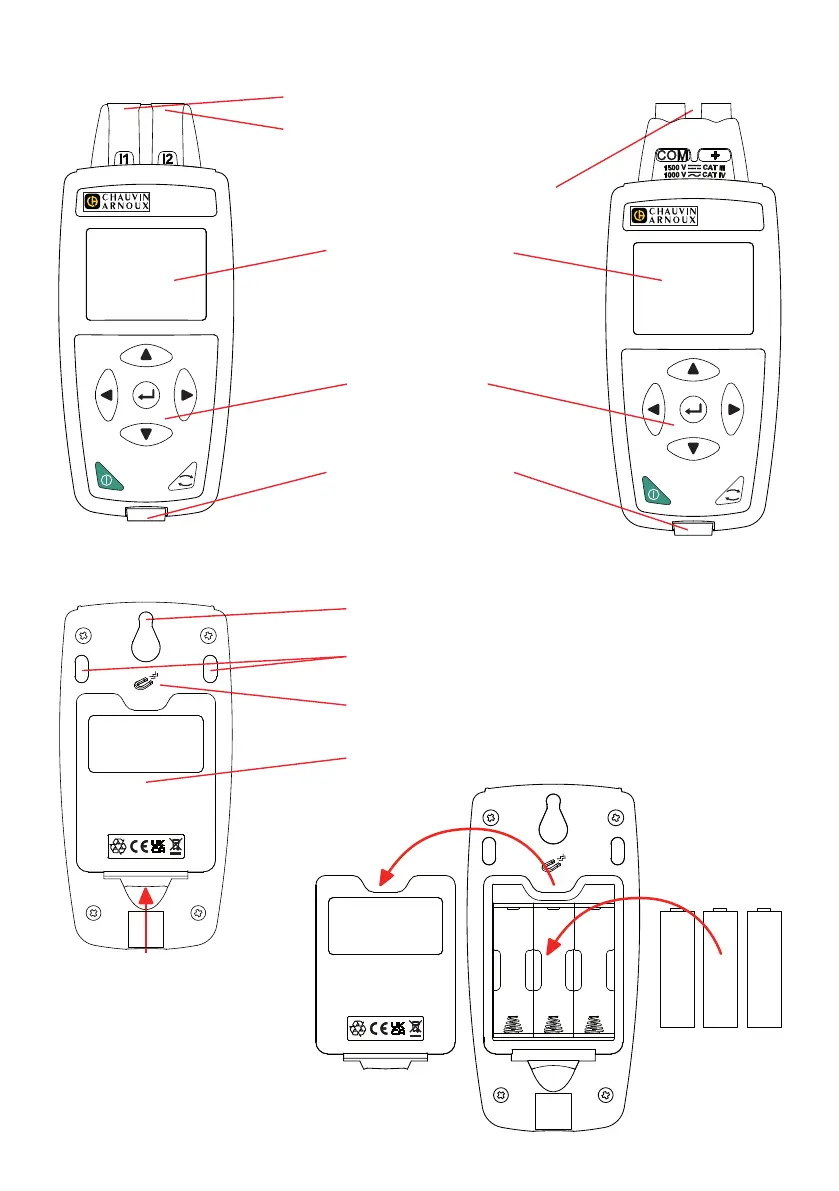

L412L412DATA LOGGERL461DATA LOGGERL461Stroomingang I1.Spanningsingang.LCD display met achtergrondverlichting.Toetsenbord met 7 toetsen.Micro-USB aansluiting type B.Stroomingang I2.PLAATSING VAN DE BATTERIJENInkeping om het apparaat op te hangen.Antislipblokjes.Magneet voor bevestiging op een metalen oppervlak.Klepje batterijvakje. ■ Til het lipje van het klepje van het batterijvakje op. ■ Verwijder het klepje van het bat-terijvakje. ■ Plaats de batterijen in het vakje en denk daarbij aan de juiste polariteit. ■ Sluit het klepje en controleer of het volledig en goed gesloten is.

FUNCTIES VAN DE TOETSENToets OmschrijvingKnop Aan / Uit Hiermee kan het apparaat door lang te drukken worden in- of uitgeschakeld.Het apparaat kan niet uitgeschakeld worden wanneer dit aan het registreren is of in afwachting van registratie is, of wanneer het apparaat is aangesloten op een externe voedingsbron. Toets Selectie Hiermee kan een registratie gestart of gestopt worden en kunnen de Wi-Fimodus en de regis-tratiemodus gekozen worden. ►◄▲▼Navigatietoetsen Hiermee kan het apparaat gecongureerd worden en door de weergegeven gegevens gebla-derd worden.Validatietoets In de conguratiemodus kan hiermee een te wijzigen parameter geselecteerd worden.In de selectiemodus kan hiermee een registratie gestart of gestopt worden.

Hiermee kan ook het type Wi-Fi gekozen worden.Door op een willekeurige knop te drukken gaat de achtergrondverlichting van de display 3 minuten aan.GEBRUIKSHANDLEIDINGGebruik voor het downloaden van de gebruikshandleiding van uw apparaat de volgende link:https://www.chauvin-arnoux.com/COM/CA/doc/Gebruikshandleiding_L411_L412_L461.pdfINSTALLATIE VAN DATA LOGGER TRANSFER® ■ Download de laatste versie van Data Logger Transfer op onze website: www.chauvin-arnoux.com. ■ Start setup.exe. ■ Volg daarna de installatie-instructies.Zie voor de volledige installatie-instructies de gebruikshandleiding.AANSLUITING VAN HET APPARAAT OP DE PC ■ Schakel het apparaat in door lang te drukken op de toets . ■ Sluit het apparaat aan op de PC met het USB-snoer.

■ Dubbelklik op het pictogram op het bureaublad op Data Logger Transfer te openen ■ Selecteer het pictogram Apparaat toevoegen in de werkbalk en daarna op L411 of L412 of L461, en daarna op USB. ■ Wanneer de verbinding van het apparaat tot stand is gebracht, moet de naam hiervan aan de linkerzijde van het venster verschijnen in de boomstructuur van het Data Logger netwerk.Zie voor een Wi-Fiverbinding de gebruikshandleiding.

CONFIGURATIE VAN HET APPARAATSelecteer voor het congureren van uw apparaat dit in het Data Logger netwerk. Open het dialoogvenster Apparaat configureren door op het pictogram Configureren in de werkbalk te klikken in het menu Apparaat of in de zone Status. Dit dialoogvenster heeft meerdere tabbladen: ■ Algemeen: om het apparaat een naam te geven, de automatische uitschakelingstijd te kiezen, de toets Keuze van het apparaat te blokkeren, de datum en de tijd in te stellen en de SD-kaart te formatteren. ■ Communicatie: opties met betrekking tot de communicatie tussen het apparaat, de PC en het netwerk. ■ Registraties: hun namen, tijdsduur, begin- en einddatum, de samenvoegingsperiode en het type registratie kiezen. ■ Apparaat: AC/DC (L461) kiezen, de frequentie kiezen, de stroomsensoren (L411 en L412) congureren, kiezen of de MAX-waarden al dan niet samengevoegd worden.

Deze conguratie kan beschermd worden door middel van een wachtwoord. Klik op OK om de nieuwe conguratie over te zetten op het apparaat. OPSTARTEN VAN EEN REGISTRATIE (AAN / UIT)Ga voor het opstarten van een registratie op een van de volgende manieren te werk: ■ In Data Logger Transfer: Ga naar het tabblad Registratie van het dialoogvenster Conguratie. Het apparaat kan gecongureerd worden om met een registratie te beginnen, ofwel op een datum en tijdstip in de toekomst, ofwel onmiddellijk nadat het apparaat gecongureerd is. ■ Op het apparaat: Druk op de toets Keuze. Het apparaat toont START. Valideer met de toets. Het symbool knippert. Ga voor het stoppen van een registratie op een van de volgende manieren te werk: ■ In PEL Transfer: Selecteer in het men Apparaat > De registratie stoppen. ■ Op het apparaat: Druk op de toets Selectie Het apparaat toont STOP. Valideer met de toets.

WEERGAVE VAN DE REGISTRATIEDe geregistreerde gegevens kunnen overgezet worden op de PC om hier weergegeven te worden en om rapporten te genereren:Selecteer in Data Logger Transfer, in de boomstructuur, Geregistreerde sessies. Dubbelklik op de gewenste registra-tiesessie. Selecteer deze na het downloaden en klik op Openen in het dialoogvenster Downloaden. De sessie wordt toegevoegd aan Mijn geopende sessies in de boomstructuur. De gegevens kunnen dan weergegeven worden. 11-2024696320A00 - Ed. 1.
