Brennenstuhl BSV 5 3/6 N560 Handleiding

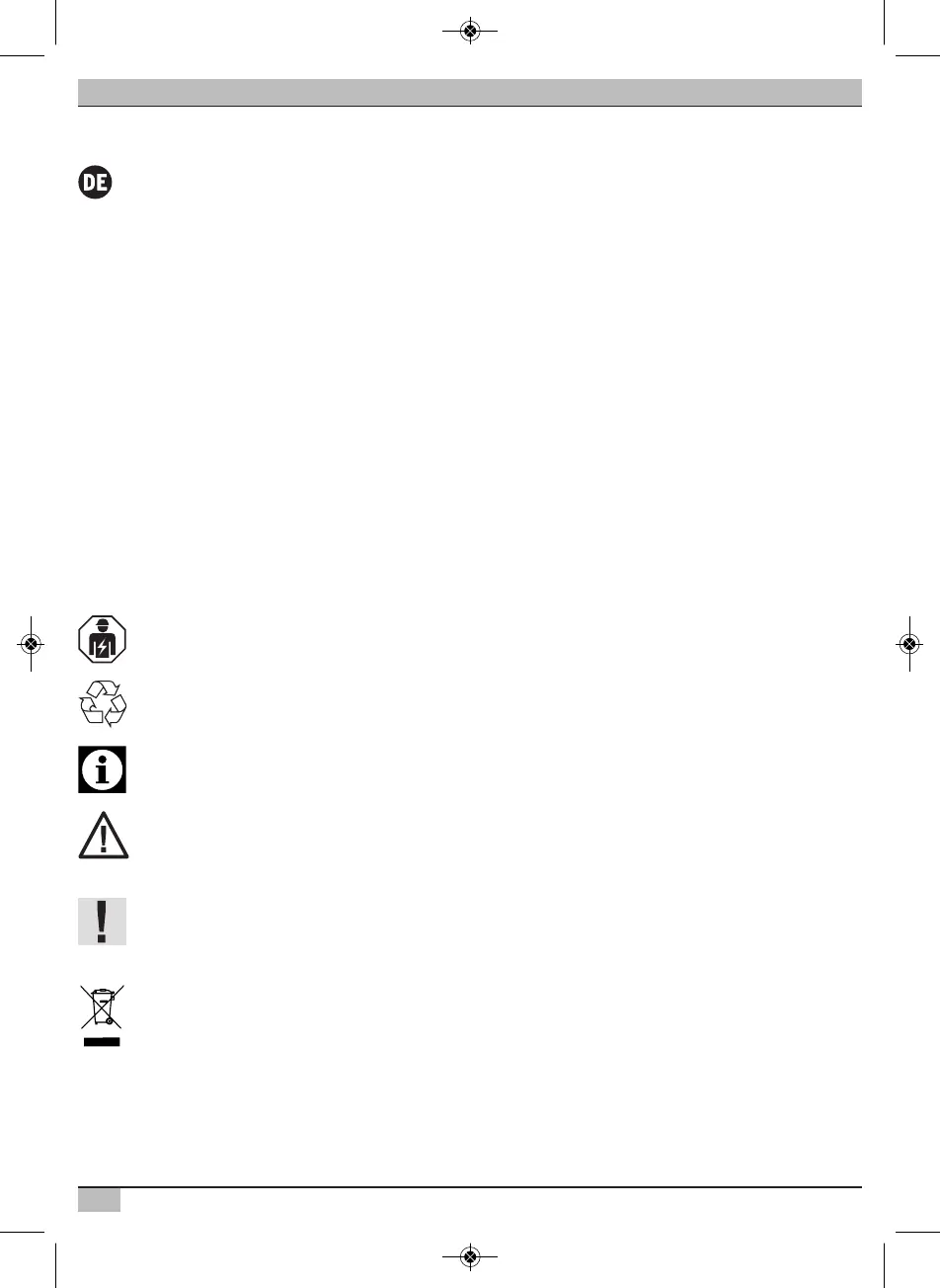

22BELANGRIJK Lees en bewaar deze gebruikshandleiding. Volg de veiligheidsinstructies op. INLEIDING Lees deze gebruikshandleiding volledig en zorgvuldig door. Ze maakt een inherent deel uit van uw stroomverdeler en bevat belangrijke informatie over de installatie, het gebruik en het onderhoud ervan. GEBRUIKTE PICTOGRAMMEN VAKMAN Dit pictogram wijst op informatie over onderhoud door een vakman. VERPAKKING Dit pictogram wijst op informatie over het recyclen van de verpakkingen. INFORMATIE Dit pictogram wijst op aanvullende, nuttige informatie over een bepaald onderwerp. GEVAAR Dit pictogram wijst op dreigend gevaar. Het negeren van deze waarschuwing kan leiden tot de dood of tot zware verwondingen. WAARSCHUWING Dit pictogram wijst op een mogelijk gevaarlijke situatie. Het negeren van deze waarschuwing kan leiden tot de dood of tot zware verwondingen.

AFVOER AFVAL Wettelijk verplichte verklaring overeenkomstig de WEEE-richtlijn inzake het afvoeren van afgedankte apparaten. NORMAAL GEBRUIK De rubberen stroomverdeler is bedoeld als mobiele stroomverdeler voor gebruik binnen- en buitenshuis. Dit product is bedoeld voor professioneel gebruik. Gebruikshandleiding Rubberen stroomverdeler BSV 5 3/6 N5160 - BSV 5 3/6 N560 Rubberen stroomverdeler voor de bouw BSV 5 2 3/6 N5160 - BSV 5 2 3/6 N560 0534429-BA-Gummi-Baustromverteiler.qxp 04.04.24 15:17 Seite 22

23GebruikshandleidingElk ander gebruik dan het normale gebruik geldt als niet-normaal gebruik. Voor schade die voortvloeit uit niet-normaal gebruik neemt de fabrikant geen aansprakelijkheid op. De gebruiker draagt zelf al het risico op dergelijke schade. Bij eigenhandige wijzigingen en ombouwwerkzaamheden aan het product vervalt de CE-conformiteit en dus ook elk recht op garantie. Wijzigingen aan de stroomverdeler kunnen leiden tot letsels en materiële schade aan de stroomverdeler of aan de aangesloten toestellen. Fabrieksmatig aangebrachte markeringen op de stroomver-deler mogen niet worden verwijderd, gewijzigd of onleesbaar worden gemaakt. BESCHERMING TEGEN VREEMDE VOORWERPEN EN WEERSINVLOEDEN Deze stroomverdeler voldoet aan beschermingsklasse IP44 overeenkomstig DIN EN 60529 (VDE 0470-1), op voorwaarde dat hij wordt gebruikt op een plek die voldoet aan de installatievoorwaarden.

Zie hoofdstuk "Inbedrijfstelling". Dit betekent meer bepaald dat het product: - is beschermd tegen vreemde voorwerpen met een diameter vanaf 1,0 mm, bv. een draad. - is beschermd tegen spatwater. Niet geschikt voor blootstelling aan langdurige regen. ALGEMENE VEILIGHEIDSINSTRUCTIES Erkende elektricien De elektricien moet voldoen aan de volgende voorwaarden: - het apparaat uitsluitend gebruiken voor normaal gebruik; - de montage- en gebruikshandleiding naleven; - beschikken over kennis van de elektrotechnische normen (bv.

DIN VDE 0100 deel 600, DIN VDE 0100 deel 410) en nationale voorschriften voor het installeren van elektrotechnische installaties, en deze voorschriften en normen naleven; - beschikken over kennis van de algemene en specifieke voorschriften inzake veiligheid en ongevalpreventie, en deze voorschriften naleven; - beschikken over het vermogen om risico's te herkennen en mogelijke gevaren te voorkomen; - de montage- en gebruikshandleiding overhandigen aan de exploitant/gebruiker van het apparaat.

Gebruik - Een veilig gebruik van het apparaat is alleen gegarandeerd wanneer deze handleiding volledig wordt nageleefd. - Lees deze handleiding eerst grondig door, voordat u het apparaat monteert, in bedrijf stelt of gebruikt. - De stroomverdeler moet door een erkend technicus worden geïnstalleerd en onderhouden en overeenkomstig de wet- en regelgeving worden gebruikt. - Bedek de stroomverdeler nooit, om opstapelende warmte en brandgevaar te voorkomen. - Bij ingebruikneming van het toestel moet de testknop van de aardlekschakelaar worden ingedrukt voor een functiecontrole. Na een foutloze test (uitschakeling van de aardlekschakelaar) schakelt u de aardlek-schakelaar weer in. - Houd de stroomverdeler uit de buurt van ontvlambare en explosieve stoffen.

24Gebruikshandleiding- Bescherm de behuizing tegen mechanische schade door schokken of harde slagen. - Gebruik nooit een defecte stroomverdeler. - Voorkom struikelpartijen. VERPAKKING EN TRANSPORT Verpakking Verpakkingsmaterialen zijn waardevolle grondstoffen en kunnen worden teruggewonnen. Zorg er daarom voor dat de verpakkingsmaterialen worden gerecycled. Is dat niet mogelijk, voer dan de verpakkingsmaterialen af volgens de plaatselijke voorschriften. Transport Controleer of het geleverde pakket volledig en schadevrij is. Stelt u transportschade vast of is de levering niet volledig, meld dit dan onmiddellijk aan de transportmaatschappij. SAMENSTELLING VAN DE STROOMVERDELER Afb. A, voorbeeld stroomverdeler BSV 5 3/6 N560 Afb.

B, voorbeeld stroomverdeler BSV 5 3/6 N560 1 Onderste deel van behuizing 6 Aansluitkabel 11 Slipbestendige rubbervoeten 2 Bovenste deel van behuizing 7 CEE-stopcontact 12 Snelsluiting 3 Handgreep 8 Veiligheidsstopcontact 13 Bevestigingsband voor 4 Aardlekschakelaar 9 Zelfsluitend deksel van behuizing de kabel 5 Zekeringen 10 Aansluitstekker INBEDRIJFSTELLING De in dit hoofdstuk beschreven werkzaamheden mogen alleen door een erkend elektricien worden uitgevoerd! Het apparaat is uitsluitend bedoeld voor horizontale plaatsing op alle vier de voeten. Het apparaat moet zo worden geïnstalleerd, dat het klapdeksel van de stopcontacten naar boven kan worden opengeklapt.130534429-BA-Gummi-Baustromverteiler.qxp 04.04.24 15:17 Seite 24

25Gebruikshandleiding WAARSCHUWING Bij aansluiting van het apparaat op een voedingskabel met een te kleine diameter en/of met onvoldoende voorzekering, bestaat er gevaar op brand die kan leiden tot letsels, en bestaat er gevaar voor overbelas-ting die kan leiden tot schade aan het apparaat. Houd rekening met de gegevens op het kenplaatje. GEVAAR Bij werkzaamheden aan geleidende onderdelen bestaat er gevaar op zware letsels of de dood. Geheel stroomgevoelige aardlekschakelaar (FI) (type B) De toesteltypes BSV 5 2 3/6 N5160 en BSV 5 2 3/6 N560 zijn uitgerust met een aardlekschakelaar (FI/RCD) "Type B" en zijn daarom alleen bestemd voor bepaalde toepassingen. WAARSCHUWING Voor een veilig gebruik moeten de volgende aanwijzingen in acht worden genomen.

De betrokken toestellen worden dienovereenkomstig gemerkt met een sticker: - Bouwstroomverdelers met universele stroomgevoelige aardlekschakelaars mogen niet worden gebruikt achter pulsstroomgevoelige aardlekschakelaars (met RCD type A). Bij gebruik moet altijd een aardlekschakelaar (FI/RCD) type B stroomopwaarts worden aangesloten. Elektrische apparatuur of verbruikers (b. v. lasapparatuur, pompen, trilmachines, enz. ) die via een frequentieomvormer worden aangestuurd, kunnen gelijkstroomreststromen opwekken. In de handel verkrijgbare aardlekschakelaars met het uitschakelkarakteristiek AC of type A kunnen deze reststromen niet detecteren, zodat een correcte uitschakeling van de aardlekschakelaar niet gegarandeerd is en het risico van een elektrische schok bij een storing toeneemt. Neem contact op met een gekwalificeerde elektricien.

- Alvorens het apparaat in gebruik te nemen, dient u de elektrische installatie door een gekwalificeerde elektricien te laten controleren om er zeker van te zijn dat u het apparaat of de aan te sluiten belastingen kunt gebruiken.

- Na het doorslaan van een aardlekschakelaar moeten alle automaten in de stroomkring van het elektrische systeem, ook die van het gebruikte voedingspunt, door een bevoegd elektricien op werking en doelmatigheid worden gecontroleerd. Neem de landspecifieke voorschriften in acht. Controleer de aansluiting van de stopcontacten - Voorzie de stroomverdeler van stroom met behulp van de aansluitkabel. - Open het deksel van de behuizing, zie afb. B (9). - Schakel de zekeringen in, zie afb. A (5). 0534429-BA-Gummi-Baustromverteiler. qxp 04. 04. 24 15:17 Seite 25.

26GebruikshandleidingBEDIENING - Om een verbruiker aan te sluiten, klapt u het klapdeksel van het stopcontact open en steekt u de stekker van het verbruiker volledig in het stopcontact. - Om een aangesloten verbruiker te verwijderen, schakelt u eerst de verbruiker uit, heft u het klapdeksel van het stopcontact enigszins op en trekt u de stekker uit het een stopcontact trekt. WAARSCHUWING Bij verkeerd gebruik kan het apparaat beschadigd raken en letsels veroorzaken. - Grijp altijd de stekker bij de behuizing vast wanneer u een stekker een stopcontact trekt. - Trek nooit aan het netsnoer zelf. - Zorg ervoor dat de netsnoeren niet geknikt of geklemd kunnen raken, dat er niet kan over worden gereden en dat ze niet in aanraking komen met warmtebronnen.

ONDERHOUD Regelmatig onderhoud helpt de levensduur van het apparaat te verlengen en draagt bij tot een storingsvrije en veilige werking van het apparaat. Eventuele storingsbronnen kunnen dan tijdig worden gedetecteerd om gevaar te voorkomen. Het apparaat controleren op schade - Controleer het apparaat visueel op uiterlijke schade (bv. ontbrekende onderdelen, materiaalvervorming, barsten enz. ). - Controleer of het klapdeksel van de stopcontacten en het kijkvenster correct werken. - Laat stopcontacten waarvan het klapdeksel beschadigd is of niet goed sluit, door een erkend elektricien vervangen. - Stelt u schade aan het apparaat vast, ontkoppel het apparaat dan eerst van de netstroom en raadpleeg een erkend elektricien. - Gebruik het defecte apparaat niet meer, want dan bestaat er risico op elektrische schok of materiële schade (bv. door brand).

- Druk op de testknop "T". Ⱦ De aardlekschakelaar wordt geactiveerd en de hendel springt in de stand “O-OFF“. - Als er tijdens het testen een storing optreedt of als de aardlekschakelaar niet springt, zet de stroomverdeler dan buiten bedrijf en raadpleeg een erkend elektricien. Voer spanningstesten uit Indien spanningstests worden uitgevoerd op elektrische installaties met aardlekschakelaars (FI/RCD) van het type B/B+, die gevoelig zijn voor alle stromen, kunnen deze door een onjuiste test worden beschadigd. 0534429-BA-Gummi-Baustromverteiler. qxp 04. 04. 24 15:17 Seite 26.

27Gebruikshandleiding WAARSCHUWING Materiële schade aan de beveiligingsinrichting als gevolg van foutieve tests Onjuiste tests kunnen de beveiligingen beschadigen. ȾBij spanningstests met testspanningen > 0,4 kV moeten de aardlekschakelaars (RCD) en de stroomopwaartse en stroomafwaartse leidingbeveiligingsschakelaars van tevoren worden uitgeschakeld. REINIGING EN ONDERHOUD Het apparaat kan, afhankelijk van de gebruikscondities en de mate van vervuiling, hetzij droog hetzij nat worden gereinigd. Om hardnekkig vuil te voorkomen, raden we aan om regelmatig een droge reiniging uit te voeren droge reiniging uit te voeren. Verwijder eerst alle aangesloten toestellen voordat u aan de reiniging begint (zie hoofdstuk "Bediening"). GEVAAR Bij werkzaamheden aan geleidende onderdelen bestaat er gevaar op zware letsels of de dood.

- Voor een vochtige reiniging moet eerst de spanning naar het apparaat worden uitgeschakeld. - Reinig het apparaat en de onderdelen (bv. stopcontacten) uitsluitend aan de buitenkant. - Open het apparaat nooit en houd de stopcontacten gesloten. - Gebruik nooit stoom- of hogedrukreinigers. - Ongepaste reinigingsmiddelen, ongepaste reinigingstoestellen en overmatig gebruik van water kan leiden tot schade aan het apparaat. Droge reiniging Voor droge reiniging kunt u een handborstel en een schone reinigingsdoek gebruiken. - Verwijder eerst met een handborstel al het aanwezige stof en vuil. - Veeg daarna het apparaat schoon met een schone, droge doek. Vochtige reiniging Gebruik voor vochtige reiniging uitsluitend zuiver water. - Verwijder eerst met een handborstel al het aanwezige stof en vuil. - Veeg daarna het apparaat schoon met een schone, vochtige doek.

28GebruikshandleidingOPSLAG EN AFVALVERWIJDERING Het apparaat opslaan Om ervoor te zorgen dat u het apparaat correct opbergt zodat u het later zonder storingen kunt gebruiken, raden we het volgende aan. - Reinig het apparaat voordat u het opbergt. (Zie hoofdstuk "Reiniging en onderhoud") - Verpak het apparaat in de originele verpakking of in een gepaste kartonnen doos. - Berg het apparaat op een droge en koele plek op bij een opslagtemperatuur tussen 0°C en +35°C. Het apparaat afvoeren Voer een afgedankte stroomverdeler af voor recycling of gepaste verwerking van het afval. Volg daarbij altijd de plaatselijke afvalvoorschriften. Deponeer de stroomverdeler niet bij het huisvuil. Een correcte afvalverwerking voorkomt schade aan milieu en mens. STORINGEN EN OPLOSSINGEN GEVAAR Het apparaat bevat onderdelen die onder levensgevaarlijke, hoge spanning staan.

- Laat het apparaat alleen repareren door erkende technici. - Gebruik nooit een defecte stroomverdeler. - Elektrische toestellen die op de stroomverdeler zijn aangesloten, kunnen bij het opnieuw inschakelen van een gesprongen zekering autonoom opstarten en letsels veroorzaken. - Schakel een zekering pas in nadat u alle aangesloten toestellen hebt uitgeschakeld of van de stroomverdeler hebt losgekoppeld. Nadat u de spanning naar de aangesloten toestellen hebt uitgeschakeld, gaat u als volgt te werk: 1. Haal de desbetreffende stekker uit de stroomverdeler. 2. Controleer visueel de stroomverdeler en de aangesloten toestellen op defecten. - Merkt u een defect aan een aangesloten toestel op, vraag dan een erkend elektricien om het toestel te repareren. Daarmee is de oorzaak van de storing gevonden. - Is dat niet het geval, ga dan naar stap 3. 3.

Controleer of de zekering of aardlekschakelaar gesprongen is. Is dat het geval, ga dan naar stap 4. Zo niet, vraag dan een erkend elektricien om het toestel te repareren. Daarmee is de oorzaak van de storing gevonden. 4. Open het deksel van de behuizing, zie afb. B (9). 5.

Schakel de zekering, afb. B (5), of aardlekschakelaar, afb. B (4) in. 6. Als de zekeringen opnieuw springen, dan ligt de storing bij de stroomverdeler. Ga dan naar stap 7. - Als de zekeringen niet springen, ga dan naar stap 9. 7. Sluit het deksel van de behuizing. 8. Stel de stroomverdeler buiten bedrijf en neem contact op met de een erkend elektricien of met de klantendienst van de fabrikant. Daarmee is de oorzaak van de storing gevonden. 0534429-BA-Gummi-Baustromverteiler. qxp 04. 04. 24 15:17 Seite 28.

29Gebruikshandleiding9. Steek de stekker van het toestel weer in het stopcontact. Als de zekeringen opnieuw springen, dan ligt de fout bij het aangesloten apparaat of bij de voedingskabel ervan. 10. Sluit het deksel van de behuizing. 11. Raadpleeg een erkend elektricien. Daarmee is de oorzaak van de storing gevonden. TECHNISCHE GEGEVENS Type Rubberen stroomverdeler BSV 5 3/6 N5160 Rubberen stroomverdeler voor de bouw BSV 5 2 3/6 N5160*Rubberen stroomverdeler BSV 5 3/6 N560 Rubberen stroomverdeler voor de bouw BSV 5 2 3/6 N560* Opgenomen vermogen 63 A 32 ANominale spanning 230/400 V 230/400 V Nominaal frequentie 50 Hz 50 Hz Max. belastbaarheid ca. 44 kW ca.

31GebruikshandleidingKenplaat/Apparaatlabel, afbeelding voorbeeld 1 Artikelnummer 2 Benaming 3 Kabellengte, -kwaliteit en -diameter 4 Uitgangsstopcontact 5 Ingangsstopcontact 6 Productiedatum 7 Nominale lekstroom 8 Nominale spanning/frequentie 9 EAN-code 10 Adres van fabrikant 11 Beschermingsgraad 12 Veiligheidsklasse 13 CE-markering 14 Verklaring van fabrikant (WEEE-richtlijn) 15 Productnorm 16 Nominale stroom OMGEVINGSVOORWAARDEN Voor een veilig en storingsvrij gebruik van het apparaat, moet aan de volgende omgevingsvoorwaarden worden voldaan: - Monteer het apparaat niet in een extra behuizing of in een nis van een gebouw, zonder dit eerst te overleggen met de fabrikant. - Bedek nooit de zijkanten van het apparaat. - Gebruik het apparaat niet in een omgeving met ontploffingsgevaar waar zich brandbare vloeistoffen, gassen of stoffen bevinden - gevaar voor ontploffing en brand!
