Brennenstuhl BSV 2 Handleiding

29 Gebruiksaanwijzing StroomverdelersBSV 3, BSV 4, BKV 2/4.BELANGRIJKLees en bewaar deze gebruiksaanwijzing. Neem de veiligheidsinstructies in acht en volg ze op.INLEIDINGDeze gebruiksaanwijzing moet volledig en zorgvuldig worden gelezen. Het is een integraal onderdeel van het nieuwe stroomverdelingssysteem dat u hebt aangeschaft en bevat belangrijke informatie over installatie, bediening en gebruik.De informatie in deze gebruiksaanwijzing geldt uitsluitend voor de apparaten Compacte rubberen stroomverdeler BSV 3, Draagbare stroomverdeler BSV 4 en Compacte kleine stroomverdeler BKV 2/4.Afhankelijk van de uitvoering van de apparaten, landspecieke stekkersystemen en verschillende componenten, kunnen er visuele afwijkingen zijn van de illustraties in deze handleiding.

Bovendien kunnen de toestellen van elkaar verschillen qua functie of werking.Voor een veilig gebruik van het toestel moeten ook de nationale wettelijke voorschrif-ten en bepalingen (bijv. voorschriften ter voorkoming van ongevallen en arbeidsveilig-heid, alsmede milieuvoorschriften) van het betreende land in acht worden genomen.GEBRUIKTE SYMBOLEN SPECIALIST Dit symbool duidt op informatie voor behandeling door een specialist. VERPAKKING Dit symbool geeft informatie over de recycling van verpakkingen. INFORMATIE Dit symbool duidt op aanvullende, nuttige informatie over een speciek onderwerp. GEVAAR Deze waarschuwing wijst op een dreigend gevaar. Niet-naleving zal leiden tot de dood of ernstig letsel. WAARSCHUWING Deze waarschuwing duidt op een mogelijk gevaarlijke situatie. Niet-naleving kan leiden tot de dood of ernstig letsel.

30GebruiksaanwijzingBSV 3, BSV 4, BKV 2/4BEOOGD GEBRUIKDe apparaten worden gebruikt als stroomverdelers binnenshuis en buitenshuis als mobiele verdelers. De producten zijn ontworpen voor professioneel gebruik. Elk gebruik buiten het bedoelde gebruik wordt beschouwd als oneigenlijk gebruik. De fabrikant is niet aansprakelijk voor de daaruit voortvloeiende schade. Het risico hiervoor berust uitsluitend bij de gebruiker. Ongeoorloofde wijzigingen en ombouw maken de CE-conformiteit ongeldig en dus ook alle garantieaanspraken. Wijzigingen kunnen leiden tot gevaar voor lijf en leden en tot beschadiging van het toestel of de aangesloten verbruikers. Fabrieksmerktekens op de producten mogen niet worden verwijderd, veranderd of onherkenbaar gemaakt.

BESCHERMING TEGEN VREEMDE VOORWERPEN EN WEERSINVLOEDENDe stroomverdelers voldoen aan beschermingsklasse IP 44 volgens DIN EN 60529 (VDE 0470-1), mits de gebruikspositie in acht wordt genomen. Zie hoofdstuk "Inbedrijfstelling". IP 44 betekent in detail- IP 4X: Beschermd tegen vaste vreemde voorwerpen met een diameter van 1,0 mm of meer, b. v. een draad. - IP X4: Beschermd tegen opspattend water van alle kanten. ALGEMENE VEILIGHEIDSINSTRUCTIESGediplomeerd elektricien Montage, demontage, installatie, inbedrijfstelling en onderhoud van het toestel mogen uitsluitend worden uitgevoerd door een gekwaliceerde elektricien. De elektricien moet voldoen aan en zich houden aan de volgende eis:- Beoogd gebruik van het apparaat. - Naleving van de installatie- en bedieningsvoorschriften. - Kennis en toepassing van de relevante elektrotechnische voorschriften (bijv.

31GebruiksaanwijzingBSV 3, BSV 4, BKV 2/4Werking/gebruik- Een veilig gebruik is alleen gegarandeerd als deze instructies volledig worden opgevolgd. - Lees deze instructies grondig door voordat u tot installatie, inbedrijfstelling of bediening overgaat. - Het stroomdistributiesysteem moet op de juiste wijze worden geïnstalleerd, onderhouden en in bedrijf gesteld door gekwaliceerd personeel, overeenkomstig de wetten, voorschriften en normen. - Dek de stroomverdeler nooit af om warmteontwikkeling en brandgevaar te voorkomen. - Bij stroomverdelers met aardlekschakelaar (RCD): Bij ingebruikneming van het toestel moet de testknop van de aardlekschakelaar worden ingedrukt voor een functiecontrole. Na een foutloze test (uitschakeling van de aardlekschakelaar) schakelt u de aardlekschakelaar weer in. - Houd ontvlambare en explosieve stoen uit de buurt van de stroomverdeler.

- Bescherm de kabels, - door altijd aan de stekker te trekken als u de stekker uittrekt en niet aan de kabel, - door te voorkomen dat de kabels mechanisch worden beschadigd, - door sterke hitte weg te houden. - Bescherm de behuizing tegen mechanische schade zoals schokken of harde stoten. - Gebruik nooit een defecte stroomverdeler. - Vermijd struikelgevaar. VERPAKKING EN VERVOER Verpakking Verpakkingsmateriaal is een waardevolle grondstof en kan worden gerecycleerd. Voer de verpakkingsmaterialen daarom in het recyclingcircuit in. Indien dit niet mogelijk is, dient u het verpakkingsmateriaal te verwijderen in overeenstemming met de geldende plaatselijke voorschriften. VervoerControleer uw levering op volledigheid en intactheid. Als u transportschade opmerkt of als de levering onvolledig is, waarschuw dan onmiddellijk uw dealer.

32GebruiksaanwijzingBSV 3, BSV 4, BKV 2/4INGEBRUIKNEMING De in dit hoofdstuk beschreven werkzaamheden mogen alleen door een erkend elektricien worden uitgevoerd. Het apparaat is uitsluitend bedoeld om op een vlakke ondergrond op alle vier de voeten (BSV 3) of rechtop op de standaard (BSV 4 en BKV 2/4) of op de onder-kant van de behuizing (BKV 2/4) te staan. De gebruikspositie wordt bepaald door de opwaartse openingsrichting van het scharnierend deksel van de contactdoos. WAARSCHUWING Indien het toestel wordt aangesloten op een voedingsleiding met een onvoldoende kabeldoorsnede en/of onvoldoende reservezekering, bestaat er gevaar voor brand, verwonding of overbelasting, waardoor het toestel beschadigd kan raken. Let op de gegevens op het typeplaatje. GEVAAR Bij werkzaamheden aan onderdelen onder spanning bestaat het risico op ernstig letsel of overlijden.

- Koppel de toevoerleiding van het apparaat los van de stroomvoorziening voor installatie- en montagewerkzaamheden. - Beveilig de uitgeschakelde voedingsspanning tegen onbedoelde herinschakeling door andere personen. - Controleer of de toevoerleiding spanningsloos is alvorens met de installatie- en montagewerkzaamheden te beginnen. GEHEEL STROOMGEVOELIGE AARDLEKSCHAKELAAR (FI TYPE B) Afhankelijk van de apparatuur kunnen de stroomverdelers zijn uitgerust met een aardlekschakelaar (FI/RCD) "Type B", die alleen voor bepaalde toepassingen is bestemd. WAARSCHUWING Voor een veilig gebruik moeten de volgende aanwijzingen in acht worden genomen. De betrokken toestellen worden dienovereenkomstig gemerkt met een sticker: WAARSCHUWING Bouwstroomverdelers met universele stroomgevoelige aardlekschakelaars mogen niet worden gebruikt achter pulsstroomgevoelige aardlekschakelaars (met RCD type A).

Bij gebruik moet altijd een aardlekschakelaar (FI/RCD) type B stroomopwaarts worden aangesloten. Elektrische apparatuur of verbruikers (b. v. lasapparatuur, pompen, trilmachines, enz.

33GebruiksaanwijzingBSV 3, BSV 4, BKV 2/4In de handel verkrijgbare aardlekschakelaars met AC of type A uitschakel-karakteristieken kunnen deze foutstromen niet detecteren, zodat een correcte uitschakeling van de aardlekschakelaar niet gewaarborgd is en het risico van een elektrische schok bij een fout toeneemt. Raadpleeg een gekwaliceerde elektricien. Voordat u het apparaat in gebruik neemt, dient u de elektrische installatie door een gekwaliceerde elektricien te laten controleren om er zeker van te zijn dat u het apparaat of de aan te sluiten belastingen kunt gebruiken. Na het doorslaan van een aardlekschakelaar moeten alle automaten in de stroomkring van het elektrische systeem, ook die van het gebruikte voedings-punt, door een erkende elektricien op werking en doelmatigheid worden gecontroleerd. Neem hiervoor de landspecieke specicaties in acht.

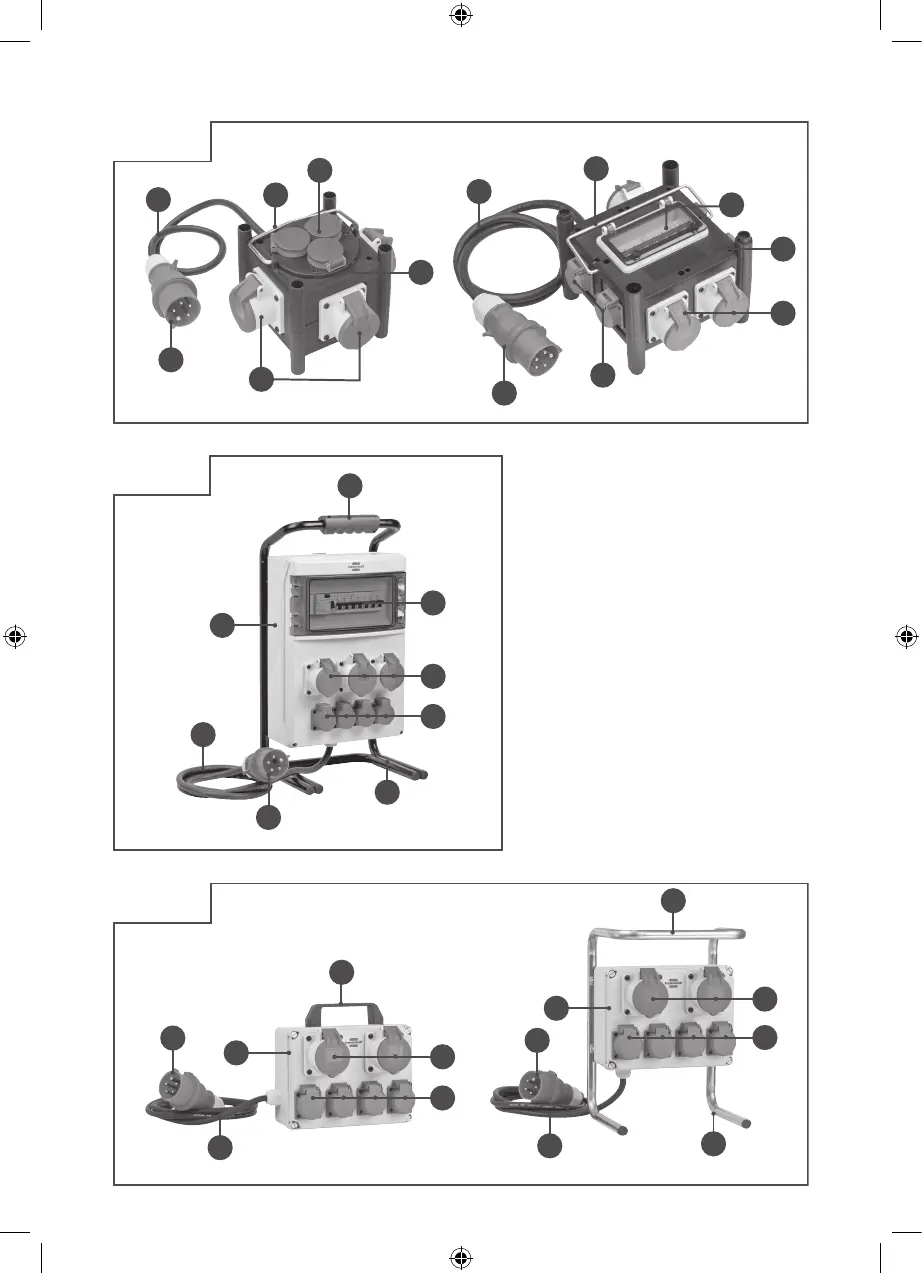

In het verdere verloop van de inbedrijfstelling:Voed de stroomverdeler via de aansluitkabel en schakel de beveiligingsinrichtingen in (zie bladzijde 2, punt 3). OPERATIEIndien de stroomverdelers zijn uitgerust met zekeringselementen, kan de toewijzing aan de stopcontacten worden gevonden in de illustraties direct op het product. • ´Om een verbruiker aan te sluiten, zwaait u het klapdeksel van de contactdoos open en steekt u de stekker van de verbruiker er volledig in. • Om een verbruiker te verwijderen, schakelt u eerst de aangesloten verbruiker uit, tilt u het klapdeksel van het stopcontact iets op en trekt u de stekker uit het stopcontact. WAARSCHUWING Onjuiste bediening kan het toestel beschadigen en persoonlijk letsel tot gevolg hebben. • Trek een ingestoken apparaatstekker alleen aan de stekkerbehuizing uit het stopcontact. • Trek de stekker niet aan het snoer uit het stopcontact.

ONDERHOUDRegelmatig onderhoud draagt bij tot een langere levensduur en ondersteunt de probleemloze en veilige werking van het toestel. Mogelijke foutenbronnen kunnen aldus in een vroeg stadium worden opgespoord en gevaren kunnen worden vermeden. Controle van het toestel op beschadiging• Inspecteer het toestel visueel op uitwendige schade (bv. ontbrekende onderdelen, materiaalwijzigingen, barsten, enz. ). • Controleer de scharnierende afdekkingen van de contactdozen en de kijkvensters op goede werking. • Als het klapdeksel van een wandcontactdoos beschadigd is of niet goed kan worden gesloten, laat het dan vervangen door een gekwaliceerde elektricien. 027621 BA_Baustromverteiler 0533497. indd 33027621 BA_Baustromverteiler 0533497. indd 33 18. 11. 21 10:2218. 11. 21 10:22.

34GebruiksaanwijzingBSV 3, BSV 4, BKV 2/4• Als u schade aan het apparaat vaststelt, moet u eerst het apparaat loskoppelen van de stroomvoorziening en onmiddellijk contact opnemen met een gekwaliceerde elektricien. • Blijf het defecte toestel niet gebruiken, aangezien dit het risico op elektrische schokken of materiële schade (bv. brand) kan verhogen. • Laat het apparaat zo nodig repareren of buiten bedrijf stellen door een gekwali-ceerde elektricien. Controleer de aardlekschakelaarDe meeste stroomverdelers zijn uitgerust met aardlekschakelaars (FI/RCD). In de eerste stap moet de stroomverdeler weer van spanning worden voorzien. De aardlekschakelaar moet regelmatig op zijn werking worden getest. De test wordt uitgevoerd door het indrukken van een testknop in onbelaste toestand, waardoor de stroomonderbreker uitschakelt. • Zet de schakelaarhendel in de stand "I-ON".

• Druk op de testknop "T".  De aardlekschakelaar schakelt uit, de schakelhendel springt in de stand "O-OFF". • Als er tijdens de testprocedure storingen optreden of als de aardlekschakelaar niet uitschakelt, moet de stroomverdeler buiten bedrijf worden gesteld en moet een gekwaliceerde elektricien worden ingelicht. Uitvoeren van spanningstestenIndien spanningstests worden uitgevoerd op elektrische installaties met aardlekscha-kelaars (FI/RCD) van het type B/B+, die gevoelig zijn voor alle stromen, kunnen deze door een onjuiste test worden beschadigd. WAARSCHUWING Materiële schade aan de beveiligingsinrichting als gevolg van foutieve tests Beveiligingsinrichtingen kunnen worden beschadigd door foutieve tests.

 Bij spanningstests met testspanningen > 0,4 kV moeten de aardlekschakelaars (RCD) en de stroomopwaartse en stroomafwaartse leidingbeveiligingsschakelaars van tevoren worden uitgeschakeld. REINIGING EN ONDERHOUD Het toestel kan droog of vochtig worden gereinigd, afhankelijk van de gebruiksom-standigheden en de mate van vervuiling.

Om hardnekkig vuil te voorkomen, raden wij aan om het regelmatig chemisch te laten reinigen. Verwijder eerst alle aangesloten verbruikers van het apparaat voordat u met de reiniging begint (zie hoofdstuk "Bediening"). GEVAAR Bij werkzaamheden aan onder spanning staande onderdelen bestaat gevaar voor ernstig letsel of de dood. • Voor natte reiniging moet het apparaat worden losgekoppeld van de stroomvoorziening. • Reinig het toestel en de onderdelen (b. v. stopcontacten) alleen van buitenaf. • Open het toestel niet en houd de contactdozen gesloten. 027621 BA_Baustromverteiler 0533497. indd 34027621 BA_Baustromverteiler 0533497. indd 34 18. 11. 21 10:2218. 11. 21 10:22.

35GebruiksaanwijzingBSV 3, BSV 4, BKV 2/4• Gebruik nooit stoom of hogedrukreinigingsapparatuur. • Ongeschikte reinigingsmiddelen, reinigingsapparatuur en overmatig gebruik van water kunnen schade aan het toestel veroorzaken. DroogreinigingVoor droogreiniging kan een handborstel en een schone reinigingsdoek worden gebruikt. • Verwijder eerst stof en vuil met een handbezem. • Veeg het toestel vervolgens af met een schone, droge doek. Vochtige reinigingVoor vochtige reiniging mag alleen schoon water worden gebruikt. • Verwijder eerst stof en vuil met een handbezem. • Veeg het toestel vervolgens af met een schone, vochtige doek. ONTMANTELING GEVAAR Bij werkzaamheden aan onder spanning staande onderdelen bestaat gevaar voor ernstig letsel of de dood.

• Verwijder alle aangesloten verbruikers• Schakel alle zekeringen uit• Koppel de toevoerleiding los van het elektriciteitsnetOPSLAG EN VERWIJDERINGOpbergen van het toestelVoor een correcte opslag en om een probleemloze werking van het apparaat in de toekomst te garanderen, moeten de volgende punten in acht worden genomen. • Maak het toestel schoon voordat u het opbergt. (zie hoofdstuk "Reiniging en onderhoud"). • Verpak het toestel in de originele verpakking of in een geschikte doos. • Bewaar het toestel in een droge en gematigde ruimte bij een bewaartemperatuur tussen 0 °C en +35 °C. Verwijdering van het apparaat Elektrische apparaten horen niet bij het huisvuil. Volgens de Europese Richtlijn 2012/19/EU betreende afgedankte elektrische en elektronische apparatuur moet gebruikte elektrische apparatuur gescheiden worden ingezameld en op een milieuvriendelijke manier worden gerecycled.

Bij uw gemeente of stadsbestuur kunt u te weten komen hoe u uw gebruikte apparaat kunt weggooien. GEBREKEN EN REMEDIES GEVAAR Het toestel bevat onderdelen die onder gevaarlijk hoge elektrische spanning staan. • Laat alle reparaties over aan werknemers van gespecialiseerde werkplaatsen.

36GebruiksaanwijzingBSV 3, BSV 4, BKV 2/4• Elektrische belastingen die op de stroomverdeler zijn aangesloten, kunnen bij het opnieuw inschakelen van een uitgeschakelde beveiligingsinrichting automatisch in werking treden en verwondingen veroorzaken. • Schakel een beveiligingsapparaat pas in nadat u alle aangesloten belastingen hebt uitgeschakeld of de stroomverdeler hebt losgekoppeld. Indien een van de aangesloten belastingen niet meer van spanning wordt voorzien, ga dan als volgt te werk:1. Trek de desbetreende stekker uit de stroomverdeler. 2. Controleer de stroomverdeelkast en de aangesloten belastingen visueel op defecten. - Als er een defect is aan een van de apparaten, moet u een gekwaliceerde elektricien inschakelen. Dit is het einde van de probleemoplossing hier. - Als dit niet het geval is, ga dan verder met stap 3. 3.

Controleer of het verantwoordelijke zekeringelement of de aardlekschakelaar in werking is getreden, indien van toepassing. Is dit het geval, ga dan verder met stap 4, informeer anders een gekwaliceerde elektricien. Dit is het einde van de probleemoplossing hier. 4. Schakel de zekering of de aardlekschakelaar in. 5. Als de zekeringelementen opnieuw doorslaan, zit de fout in de stroomverdeler. Ga dan verder met stap 6. – Als de zekering niet doorslaat, ga dan verder met stap 7. 6. Haal het stroomdistributiesysteem uit bedrijf en neem onmiddellijk contact op met een gekwaliceerde elektricien of de servicedienst van de fabrikant. Dit is het einde van de probleemoplossing hier. 7. Sluit de stekker van de belasting weer aan. Indien de zekeringelementen opnieuw doorslaan, ligt de fout bij de belasting of bij de toevoerleiding. 8. Informeer een gekwaliceerde elektricien.

37GebruiksaanwijzingBSV 3, BSV 4, BKV 2/4 Productiedatum Nominale reststroom FI EAN-code Adres fabrikant IP-klasse Beschermingsklasse  CE-markering  Verplichte eigen verklaring (AEEA-richtlijn) EAC-markeringProductinformatie + afmetingen apparaatProductinformatie en apparaatafmetingen vindt u in de actuele Brennenstuhl® productcatalogus of op het internet op www.brennenstuhl.deMILIEUOMSTANDIGHEDENVoor een veilige en probleemloze werking van het apparaat moeten de volgende omgevingsvoorwaarden in acht worden genomen: • Installeer het toestel niet in een extra behuizing of in een nis in het gebouw zonder overleg met de fabrikant.• Bedek de zijkanten van het toestel niet.• Gebruik het apparaat niet in een explosieve omgeving met ontvlambare vloeistoen, gassen of stof - gevaar voor explosie en brand!• Gebruik alleen koperen kabels als toevoerleidingen.EU-VERKLARING VAN OVEREENSTEMMINGDe EU-conformiteitsverklaring wordt bij de fabrikant gedeponeerd.027621 BA_Baustromverteiler 0533497.indd 37027621 BA_Baustromverteiler 0533497.indd 37 18.11.21 10:2218.11.21 10:22
