Nederlands • 27Installatiehandleiding • PowerShareX PSX1204D/PSX2404D/PSX4804DBelangrijke veiligheidsinstructiesBoseProfessional. comLees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze. Dit product is uitsluitend bestemd voor installatie door professionele installateurs. Dit document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle veiligheidswaarschuwingen voordat u een systeem probeert te installeren. 1. Lees deze instructies door. 2. Bewaar deze instructies. 3. Neem alle waarschuwingen in acht. 4. Volg alle instructies. 5. Gebruik dit product niet in de buurt van water. 6. Alleen met een droge doek reinigen. 7. Zorg dat u de ventilatieopeningen niet blokkeert.

Installeer het product volgens de instructies van de fabrikant. 8. Installeer niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren. 9. Schakel de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet uit. Een gepolariseerde stekker heeft twee poten, waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee poten en een derde poot voor de aarding. De bredere poot of de derde poot is bedoeld voor uw veiligheid. Als de bijgeleverde stekker niet in het stopcontact past, neemt u contact op met een elektricien om het verouderde stopcontact te vervangen. 10. Zorg dat er niet op het netsnoer wordt gelopen en dat het niet wordt afgekneld, met name bij stekkers, stopcontacten en het punt waar deze uit het apparaat komen. 11.

Gebruik uitsluitend aansluitstukken/accessoires die door de fabrikant worden gespecificeerd. 12. Gebruik het apparaat uitsluitend in combinatie met het verrijdbare plateau, het statief, de beugel of de tafel die door de fabrikant worden vermeld of samen met het apparaat worden verkocht.

Als u een verrijdbaar plateau gebruikt, moet u het apparaat en het plateau voorzichtig verplaatsen zodat deze niet kunnen omvallen en letsel veroorzaken. 13. Haal de stekker van dit apparaat uit het stopcontact bij onweer of als het langere tijd niet wordt gebruikt. 14. Laat alle reparaties en onderhoud over aan bevoegde personen. Reparatie is vereist als het apparaat is beschadigd, zoals wanneer het snoer of de stekker van de voeding is beschadigd, wanneer er vloeistof in het apparaat is terechtgekomen of voorwerpen in het apparaat zijn gevallen, wanneer het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen. Deze symbolen op het product betekenen het volgende:Dit symbool op het product betekent dat deze handleiding belangrijke bedienings- en onderhoudsinstructies bevat.

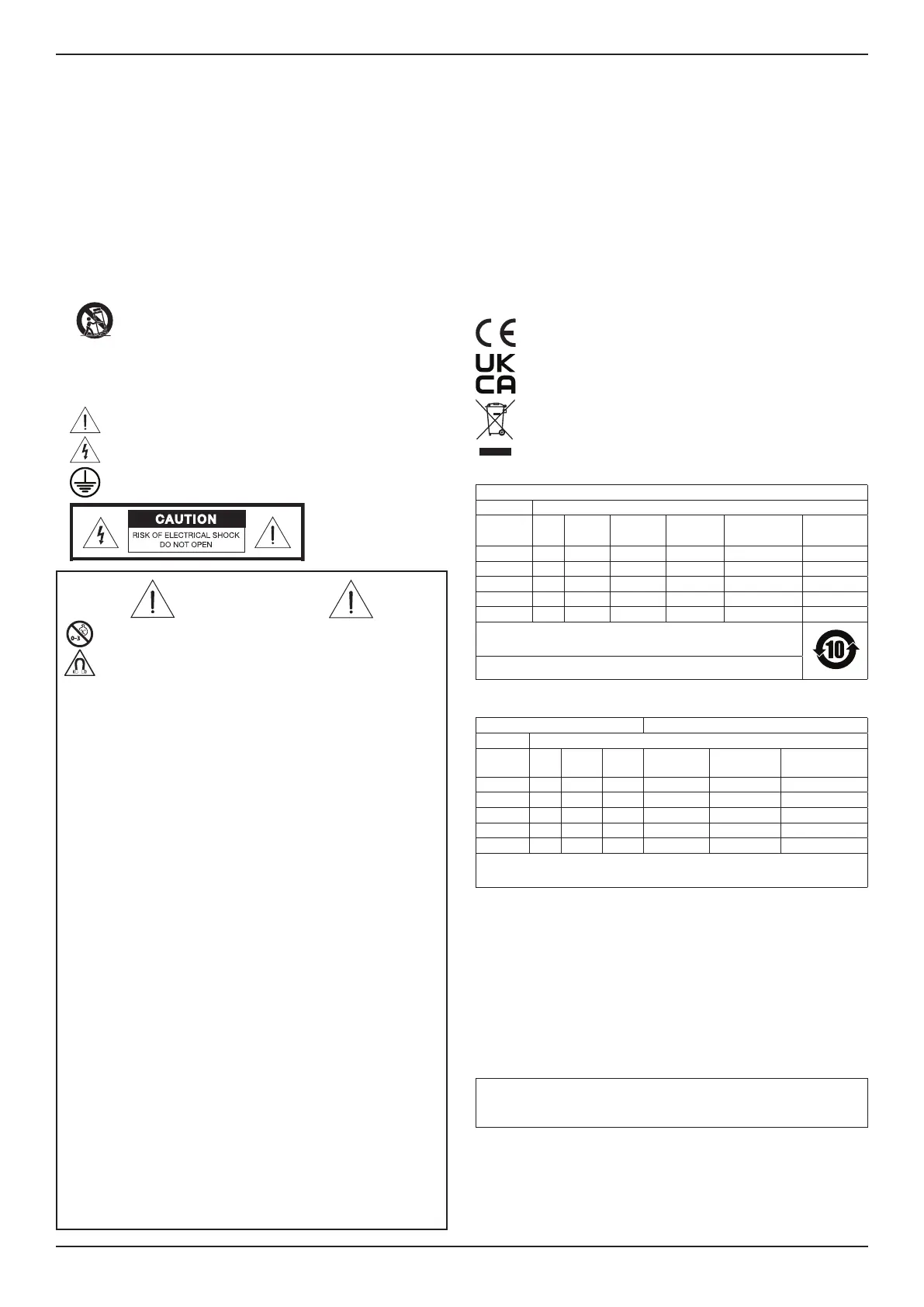

Dit symbool op het product betekent dat er een niet-geïsoleerde, gevaarlijke spanning aanwezig is binnen de behuizing van het product die kan leiden tot een risico op elektrische schokken. Dit symbool op het product betekent massa/aarde-aansluiting. Om het risico op een elektrische schok te beperken, mag u de klep (of de achterkant) niet verwijderen. Er zitten geen onderdelen in het apparaat die door de gebruiker kunnen worden gerepareerd. Laat reparaties en onderhoud over aan gekwalificeerd personeel. WAARSCHUWINGENBevat kleine onderdelen die een verstikkingsgevaar kunnen vormen. Niet geschikt voor kinderen jonger dan 3 jaar. Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geïmplanteerde medische hulpmiddel.

• Alle Bose Professional-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften.

Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert. • Stel dit apparaat niet bloot aan druipende of spattende vloeistoen en plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op of bij het product. • Om het risico op brand of elektrische schokken te verlagen, mag dit product niet worden blootgesteld aan regen, vloeistof of vocht. • Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product. • Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden. • Zorg voor aarding of controleer of het stopcontact geaard is voordat u de stekker in het stopcontact steekt. Dansk: Apparatets stikprop skal tilsluttes en stikkontakt med jord, som giver forbindelse til stikproppens jord.

Suomi: Laite on liitettävä suojamaadoituskoskettimilla varustettuun pistorasiaan. Norsk: Apparatet må tilkoples jordet stikkontakt. Svenska: Apparaten skall anslutas till jordat uttag. • Wanneer de stekker of aansluiting van een apparaat als stroomonderbreker wordt gebruikt, dient deze stroomonderbreker steeds goed bereikbaar te zijn. • Gebruik uitsluitend het door de fabrikant aanbevolen montagemateriaal. • Gebruik uitsluitend aansluitstukken/accessoires die door de fabrikant worden gespecificeerd. • Raak niet-geïsoleerde kabels of kabelterminals niet aan. De audiokabelterminals van dit product brengen een voltage over dat bij aanraking onprettig kan aanvoelen. • Dit product is alleen bestemd voor binnengebruik. • Om het risico op elektrische schokken te verkleinen, mag u geen enkel onderdeel van het apparaat proberen te openen.

• De aansluiting op het elektriciteitsnet mag alleen worden uitgevoerd door een bevoegd elektrotechnicus volgens de nationale voorschriften van de landen waar het apparaat wordt verkocht. • Gebruik deze versterker niet als het netsnoer gerafeld of gebroken is. • Raak geen blootliggende luidsprekerbedrading aan terwijl de versterker in werking is, om elektrische schokken te voorkomen. • Mors geen water of andere vloeistoen in of op de versterker. • Het apparaat mag uitsluitend worden gevoed door op aarde aangesloten stopcontacten in elektrische netwerken die voldoen aan IEC364 of soortgelijke regels. • Koppel de netvoeding los voordat u een onderdeel van de versterker reinigt. • Bose Professional raadt aan de versterker aan te sluiten op een stopcontact met een nominaal vermogen van 16A, C- of D-curve, 10kA scheidingsschakelaar.

• Uitgangsklemmen zijn gevaarlijk: Voor het aansluiten van de bedrading op deze klemmen is installatie door een daartoe opgeleid persoon en het gebruik van kant-en-klare kabels vereist. • Sluit de netvoedingsstekker op de juiste wijze aan op de ingang van de versterker. Voordat u deze versterker inschakelt, moet u controleren of het juiste voltage wordt gebruikt. • Zorg ervoor dat u de uitgangsklem vergrendelt voordat u het apparaat inschakelt. • Controleer of uw netvoedingsaansluiting in staat is te voldoen aan het nominale vermogen van het apparaat. • Er mogen geen open vlammen, zoals brandende kaarsen, op de versterker worden geplaatst. • De testsignalen kunnen storingen in de luidsprekers veroorzaken. • Om letsel te voorkomen moet u dit apparaat stevig op een rack monteren volgens de installatie-instructies. • Deze apparatuur mag op maximaal twee meter hoogte worden gemonteerd.

• De fabrikant kan niet verantwoordelijk worden gehouden voor schade veroorzaakt aan personen, zaken of gegevens als gevolg van een onjuiste of ontbrekende aardeverbinding.

• Het is absoluut noodzakelijk om deze fundamentele veiligheidseisen te verifiëren en, in geval van twijfel, een nauwkeurige controle door gekwalificeerd personeel te laten uitvoeren. AansluitwaardenIngangsspanning Frequentie StroomsterktePSX1204D: 100-240 V 50/60 Hz 600 WPSX2404D: 100-240 V 50/60 Hz 600 WPSX4804D: 100-240 V 50/60 Hz 1100 WWettelijk verplichte informatieCAN ICES-3 (A)/NMB-3(A)Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Op het gebruik zijn de volgende twee voorwaarden van toepassing: (1) Dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet bestand zijn tegen alle externe storing, waaronder storing die een ongewenste werking tot gevolg kan hebben. OPMERKING: Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van de klasse A, volgens deel 15 van de FCC-voorschriften.

Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke storing bij installatie in een handelsomgeving. Dit apparaat genereert en gebruikt radiofrequente energie en kan deze uitstralen en het kan, als het niet wordt geïnstalleerd en gebruikt volgens de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Gebruik van dit apparaat in een woonwijk kan schadelijke storing veroorzaken. In dit geval moet de gebruiker de storing op eigen kosten verhelpen. Veranderingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door Bose Professional kunnen leiden tot het vervallen van de bevoegdheid van de gebruiker om dit apparaat te gebruiken. WAARSCHUWING: Dit is een product van klasse A. Dit product kan in een woonomgeving radio-interferentie veroorzaken, zodat de gebruiker mogelijk passende maatregelen moet treen.

com/complianceDit product voldoet aan alle van toepassing zijnde Electromagnetic Compatibility Regulations 2016 en alle andere van toepassing zijnde voorschriften in het VK. De volledige conformiteitsverklaring is te vinden op: www. Bose. com/complianceDit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht. Tabel m. b. t.

de beperking van gevaarlijke stoen in TaiwanNaam van het product: Versterker Modelnummer: PSX1204D, PSX2404D, PSX4804DStoen waarvoor beperkingen gelden, met de bijbehorende chemische symbolenOnderdeelLood (Pb)Kwik (Hg)Cadmium (Cd)Zeswaardig chroom (Cr+6)Polybroombifenylen (PBB)Polybroomdifenylethers (PBDE)PCB’s- ○ ○ ○ ○ ○Metalen onderdelen- ○ ○ ○ ○ ○Kunststof onderdelen○ ○ ○ ○ ○ ○Luidsprekers- ○ ○ ○ ○ ○Kabels- ○ ○ ○ ○ ○Opmerking 1: ‘○’ geeft aan dat de procentuele inhoud van de stof waarvoor beperkingen gelden het percentage van de referentiewaarde voor aanwezigheid niet overschrijdt. Opmerking 2: geeft aan dat de stof waarvoor beperkingen gelden overeenkomt met de uitzondering. Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan, ‘2’ is 2012 of 2022. Importeur in China: Bose Electronics (Shanghai) Company Limited, Level6, TowerD, No. 2337 GudaiRd.

Minhang District, Shanghai201100Importeur in het VK: Bose BV, Gorslaan 60, 1441 RG PurmerendImporteur in de EU: Bose Products B. V. , Gorslaan 60, 1441 RG Purmerend, NederlandImporteur in Mexico: Bose de México, S. de R. L. de C. V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D. F. Gegevens importeur en service-informatie: +52 55 52 02 35 45Importeur in Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Telefoonnummer: +886 2 25 14 76 76Bose is een handelsmerk van Bose Corporation. ControlSpace en PowerMatch zijn handelsmerken van Transom Post OpCo LLC. Dante® is een geregistreerd handelsmerk van Audinate Pty Ltd. Bose Corporation, Framingham, MA 01701, VS 1 877 230 5639©2023 Transom Post OpCo LLC.

Niets in deze uitgave mag worden gereproduceerd, gewijzigd, gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming. Garantie-informatieDit product wordt gedekt door een beperkte garantie.

Als alle netwerkverbindingen en -instellingen correct worden uitgevoerd, zou ControlSpace Designer automatisch de PowerShareX-versterker op het netwerk moeten identificeren. Sluit de PowerShareX aan op het ControlSpace-netwerk, schakel de versterker in en open ControlSpace Designer om de versterker te detecteren, bij te werken en te configureren. Raadpleeg het Help-systeem van ControlSpace Designer voor meer informatie over het gebruik van ControlSpace Designer voor het configureren, besturen en bewaken van de versterker of systemen in een netwerk die zijn gebouwd met systeemelektronica van Bose Professional. Plaatsing van de installatieLet bij het plaatsen van de versterker op het volgende:• Zorg voor vrije luchtcirculatie rond de versterker ten behoeve van een goede ventilatie. Er bevinden zich ventilatieopeningen aan de voor-, achter- en zijkanten van de versterker.

• Blokkeer of bedek de ventilatieopeningen van de versterker niet. • Zorg ervoor dat het chassis beschermd is tegen de warmte en niet in de buurt van warmtebronnen zoals verwarmingsroosters en radiatoren wordt geplaatst.

• Bevestig zowel de voorste als de achterste beugels aan het rack. • Sluit de netvoedingsconnector aan op een stroomonderbreker. • Installeer de versterker ver van apparaten die elektromagnetische straling uitzenden. • Plaats de versterker niet in de buurt van warmtebronnen. RackmontageLET OP: Laat 1 RU ruimte over tussen elke verzameling van vier versterkers om een adequate luchtstroom te garanderen. WAARSCHUWING: Omwille van de benodigde ventilatie mag u het product niet in een besloten ruimte zoals een nis of een gesloten kast plaatsen. Voorkom dat het chassis warmer wordt dan de maximale bedrijfstemperatuur van 35C. Houd er rekening mee dat omstandigheden in een gesloten rek kunnen leiden tot stijging van de temperatuur tot boven kamertemperatuur. Wanneer de versterker te warm wordt, wordt de thermische beschermingsmodus geactiveerd en worden alle uitgangen geblokkeerd.

PowerSpaceX-versterkers zijn zodanig ontworpen dat deze passen in standaardracks van 48cm, waarbij één rackunit (RU) in de hoogte wordt bezet (4,4cm) en waarbij een montagediepte van 35,8cm vanaf de voorste rackrail is vereist. Gebruik vier schroeven met sluitringen (niet meegeleverd) om de beugels voor het voorpaneel van de versterker in de rails van het apparatuurrack te monteren. Koeling• De ventilatieopeningen mogen niet worden belemmerd door voorwerpen; houd een afstand van ten minste 50mm van de ventilatieopeningen aan de voor- en achterzijde van de versterker. • PowerShareX-versterkers implementeren een koelsysteem waarbij lucht wordt geblazen om constante bedrijfstemperaturen te handhaven. Lucht komt binnen via het voorpaneel en verlaat aan de achterkant de versterker.

• Het koelsysteem is voorzien van DC-ventilatoren met variabele snelheid, die worden geregeld door de in de warmteafleider gemonteerde sensoren. Dit zorgt ervoor dat het geluid van de ventilator en de ophoping van intern stof tot een minimum worden beperkt.

Lednaam Lichtkleur en patroon2IndicatieLIMIT Knippert pulserend oranje Breaker Save is ingeschakeldLIMIT Brandt oranjeBreaker Save beperkt het stroomverbruikTEMP Brandt geelTemperatuurwaarschuwing; thermische beveiliging ingeschakeldCHECK Brandt oranje Het systeem voert een zelftest uitCHECK Knippert oranje Zelftest is voltooidCHECK Knippert snel oranje Zelftest is niet beschikbaarREMOTE Brandt groen Gereserveerd voor toekomstig gebruikREMOTE Uit —POWER ON Brandt groen Systeem is gereedPOWER ON Uit Het systeem staat uitMAINS Brandt groenDe netspanning ligt binnen het bedrijfsbereikMAINS Uit OnderspanningMAINS Knippert pulserend groen Waarschuwing over-/onderspanningMAINS Knippert snel groen OverspanningMAINS Knippert groen Doorgebrande hoofdzekeringenALARM Brandt roodStoring of kritieke fouten in de voedingseenheidOpmerkingen:1. Geeft geen signaalclipping aan.

Lampje Lichtkleur en patroon IndicatieON Uit Versterker is uitgeschakeldON Brandt groen Versterker is ingeschakeldSDBY Uit Versterker is ingeschakeldSDBY Brandt oranje Versterker is in stand-bymodusSDBY Knippert oranje Versterker is in de automatische stand-bymodusSDBY Knippert in een patroonFoutcode; neem contact op met de technische ondersteuning van Bose Professionalr Knop Callback: gereserveerd voor toekomstig gebruik. t Knop Soft Reset: Hiermee worden de netwerkparameters teruggezet naar de standaardinstellingen (DHCP). Houd drie seconden ingedrukt. y Knop Hard Reset: Start de versterker opnieuw op. Instellingen en equalizers/presets van de luidspreker worden niet beïnvloed. Kan worden gebruikt om uit en weer in te schakelen wanneer het achterpaneel niet toegankelijk is. Houd drie seconden ingedrukt.

Opmerking: Om de versterker terug te zetten naar de fabrieksinstellingen (DHCP), houdt u de knoppen SoftReset en Hard Reset drie seconden ingedrukt. Hierdoor worden de equalizers/presets van de luidspreker verwijderd en worden eventuele aangepaste instellingen gereset. u Knop Self Check: alleen voor service. i Regelaars voor kanaaldemping: Dempingsregelaars voor het uitgangsniveau van elk kanaal.

Dit is van invloed op de analoge ingangen, Dante-ingangen en roze-ruisgenerator. Draai de knoppen met de klok mee om de demping te vergroten en tegen de klok in om de demping te verkleinen. Het uitgangsniveau kan ook worden geregeld met ControlSpace Designer. Opmerking: dempingsregeling is in serie geschakeld met de Remote Level-aansluiting om het uitgangsvolume te beperken, ongeacht externe aanpassing. Opmerking: Verwijder de linker frontplaat en het ontluchtingsfilter om toegang te krijgen tot het voorpaneel. De frontplaat is vastgezet met magneten.

30 • Nederlands PowerShareX PSX1204D/PSX2404D/PSX4804D • InstallatiehandleidingProductgegevensBoseProfessional. comAchterpaneelEthernet100V70VLo-Z35HzHPF OHi-Z70HzHPF OnCH4+–+–+–+–CH3 CH2 CH1LEVELLINEOUTPUTS INPUTSMAINSALARM35dB32dB29dB26dBGAINCH1MSTRBRKSAVENRGSAVEUSRAUSRBCONFIG2ΩGPICH4+–CH3+–CH2+–CH1+–REMOTE ON REMOTE OFF4NCNONCNONCNONCNO321ONOFFq ow e y ir t u aq Voedingsingang: Netsnoeraansluiting. Het netsnoer verwijderen terwijl de versterker is ingeschakeld, is een acceptabele manier van uitschakelen. w Uitgangsconfiguratie DIP-switches: elke gemengde configuratie van uitgangsbelastingen met lage en hoge impedantie kan worden uitgevoerd met behulp van de vier schakelaars voor elk kanaal. 70 V/100 V: schakel de werking van de kanaaluitgang tussen 70 en 100volt. Lo-Z/Hi-Z: schakel de uitgangsimpedantie van het kanaal tussen lage impedantie en hoge impedantie.

35 Hz/70 Hz: Schakel de frequentie van het high-pass filter tussen 35 Hz en 70 Hz. HPF O/HPF On: activeer of deactiveer het high-pass filter voor kanaaluitvoer. Aanbevolen voor uitgangen van 70 V/100 V als de high-pass voor de banddoorlaat voor software niet is ingeschakeld. e Uitgangsaansluiting: een acht-polige connector voor luidsprekeraansluitingen. Elk kanaal kan maximaal 300 watt (PSX1204D), 600 watt (PSX2404D) of 1200 watt (PSX4804D) aan symmetrisch vermogen leveren. r Aansluiting voor Remote Level: Het niveau van elk kanaal kan op afstand worden aangepast met een externe niveauregeling (lineaire potentiometer van 10kΩ) die is aangesloten op de LEVEL-ingangsconnector van dat kanaal. Sluit aan op kanaal 1 en zet de CH1 MSTR DIP-switch op ON om alle vier kanalen met één controller te bedienen.

Als alternatief kunt u de niveauregeling van twee of drie kanalen tegelijkertijd op afstand inschakelen door de weerstandsvariabele pen van de potentiometer parallel op meerdere kanalen aan te sluiten (zie het voorbeelddiagram waarin de potentiometer de kanalen 1–3 regelt). De externe niveauregelingen zijn in serie geschakeld met de kanaaldempingsregelaars. Opmerking: ControlCenter CC-1, CC-2 en CC-3 zijn niet compatibel met PowerShareX-versterkers. t Line-ingangsaansluiting: Lijningang voor gebalanceerde analoge audiosignalen. y GPI/Remote-aansluiting: regeling voor Remote On en O. Beide paren polen reageren op het verschil in spanning tussen de contacten: een spanningsverschil tussen 5VDC en 24VDC activeert de regeling. Met Remote O kunt u de versterker dempen.

Selectie ingangsversterking26 dB 29 dB 32 dB 35 dB CH1 Master BRK Save NRG Save 2Ω CH1 MSTR: Als de CH1 MSTR-switch op OFF staat, werken de potentiometers voor extern niveau onafhankelijk voor elk kanaal. Als de CH1 MSTR-switch op ON staat, werkt de potentiometer van kanaal 1 als hoofdniveau en regelt deze het volume van alle vier kanalen. GAIN: Stel de algehele versterkingsgevoeligheid van de ingang in op 35dB, 32dB, 29dB of 26dB door de configuratieschema’s aan de achterkant van de versterker te volgen. Deze functie is ontworpen om de spanning van het ingangssignaal te volgen. PowerShareX-versterkers worden geleverd met een versterkingsgevoeligheid die standaard is ingesteld op 32 dB. Opmerking: In de meeste gevallen kunt u deze instelling op 32 dB versterking laten staan. De instelling 35 dB versterking is vergelijkbaar met PowerMatch 8500N (36 dB).

De analoge versterkingsgevoeligheid kan niet verder worden aangepast met ControlSpace Designer. De gevoeligheid van de digitale ingang kan ook worden aangepast via ControlSpace Designer. BRK SAVE (Breaker Save): Zet op ON wanneer (1) het elektriciteitsnet niet genoeg stroom kan leveren om de belastingen continu te houden, of (2) wanneer minstens één van de versterkers die op hetzelfde stopcontact zijn aangesloten de kritische stroomopname van de lijn kan bereiken. Wanneer deze functie is geactiveerd, halveert de Breaker Save de maximale continue stroomopname van het elektriciteitsnet, waardoor het beschikbare uitgangsvermogen wordt verminderd. Dit wordt aangegeven door de LIMIT System Status-led op het voorpaneel. Dit zal de algehele prestaties van de versterker beïnvloeden.

NRG SAVE (Energy Save): De voedingseenheid maakt een vermindering van het stroomverbruik mogelijk wanneer het ingangssignaal onder een gedefinieerde drempel komt. Bij ON is Energy Save op elk kanaal onafhankelijk actief.

Als het signaal langer dan 30 minuten op alle kanalen afwezig is, wordt de automatische stand-bymodus toegepast en wordt de hoofdvoedingseenheid uitgeschakeld om energie te besparen (de time-outtijd kan worden geselecteerd via ControlSpace Designer). De normale werking wordt onmiddellijk na detectie van een signaal hervat. Opmerking: USR A, USR B en USR C (alleen PSX4804D) zijn niet beschikbaar. 2Ω: PowerShareX-versterkers zijn geoptimaliseerd voor het werken met een uitgangsvermogen van 4Ω, maar de 2Ω-switch staat belastingen tot 2Ω toe. Zet op ON om een bedrijfstoestand te activeren die de prestaties optimaliseert bij zeer lage belastingen door de maximale uitgangsspanning te beperken tot 85VPeak per kanaal. Dit heeft invloed op alle uitgangskanalen die zijn ingesteld op een lage impedantie (d. w. z. in Lo-Z-configuratie).

Voor optimale prestaties van 2Ω zet u de Lo-Z/Hi-Z Output Configuration DIP voor alle kanalen op Lo-Z. Opmerking: Alleen PSX1204D en PSX2404D. De PSX4804D kan ook 2Ω-belastingen verwerken zonder gebruik van een DIP-switch. i Ethernetpoort: RJ45-connector. Bedien de versterker op afstand via een Ethernet-verbinding vanaf een pc met ControlSpace Designer-software. o GPO/Alarm-connector: Er zijn algemene uitgangsaansluitingen voor elk kanaal: één Normally Open (NO), één Normally Closed (NC) en één kanaalnummeraansluiting die als aarde werkt (1–4). Er zijn minstens twee aansluitingen nodig om een wijziging te rapporteren en te detecteren (bijv. 3 en NC). Wanneer de versterker in normale bedrijfstoestand is, zijn de NO-contacten gesloten en zijn de NC-contacten open.

Deze contacten worden in- of uitgeschakeld om een potentieel gevaarlijke storing, onveilige bedrijfstoestand of een storing aan te geven die een normale werking van het uitgangskanaal verhindert, waaronder:Via alle kanalen:Geen netvoeding (d. w. z. uitschakelen van het systeem).

Thermische belasting: de systeemtemperatuur is te hoog en de thermische beveiliging is ingeschakeld. Versterker is in stand-bymodus. Alleen betrokken kanalen:Kortsluiting in de uitgangsbedrading: de luidspreker of de lijn maakt kortsluiting. Er wordt een alarm verzonden via het specifieke uitgangskanaal met de kortsluiting. NC/NO-aansluitingen van meerdere kanalen kunnen indien nodig worden gecombineerd. Zie ControlSpace Designer voor extra alarm- en bewakingsopties. a Dante-poort: RJ45-connector. PowerShareX accepteert vier ingangsstromen van de Dante®-aansluiting via de Dante-poort. Gebruik een computer met Dante Controller om een Dante-netwerk te implementeren. Dante Controller is een softwaretoepassing die apparaten op het netwerk beheert.

Nederlands • 31Installatiehandleiding • PowerShareX PSX1204D/PSX2404D/PSX4804DInstallatieBoseProfessional. comEen PowerShareX-versterker installeren1. Maak alle benodigde aansluitingen op de audio-uitgangen en -ingangen. 2. Sluit uw computer aan op de Ethernet-poort van uw versterker met een Cat 5e-kabel, of gebruikt u een netwerkswitch. 3. Sluit Dante-netwerkaudio aan op de Dante®-poort van de versterker. 4. Zorg dat alle kanaaldempingsregelaars op het voorpaneel volledig rechtsom zijn gedraaid of op het gewenste niveau zijn gezet. Dit is van invloed op de niveaus voor analoog, Dante en roze ruis. 5. Configureer uw luidsprekers door de DIP-switches voor uitgangsconfiguratie en de DIP-switches voor systeemconfiguratie in te stellen op de gewenste parameters voor uw installatie. A. Gebruik de PowerShare-ontwerptool (beschikbaar op BoseProfessional. com) voor hulp bij het systeemontwerp. B.

Als uitgangen zijn ingesteld op 70/100V Hi-Z-luidsprekers, draait u de kanaaldempingsregeling volledig rechtsom naar in op 0dB demping. Stel alle luidspreker-taps naar wens in. Op basis van de totale luidsprekerinstellingen past de versterker zich aan en levert deze het vereiste vermogen aan elke uitgang. Het totale vermogen van de versterker kan op elke manier over alle versterkeruitgangen worden verdeeld. C. Aangezien elke uitgang kan worden ingesteld op zowel Hi-Z- als Low-Z-luidsprekers, ondersteunt de versterker installaties met gemengde impedantie. In een dergelijke installatie configureert u eerst de Hi-Z-kanalen en daarna pas de Low-Z-kanalen. 6. Configureer alle externe regelaars met de Remote Level-aansluiting. A. als u een potentiometer voor externe regeling gebruikt, draait u elke kanaaldempingsregelaar volledig rechtsom naar 0dB demping.

Om ervoor te zorgen dat de controller slechts binnen een bepaald bereik werkt, kunt u de uitgangsdemping naar wens verhogen door de kanaaldempingsregelaar linksom te draaien. Opmerking: Er is geen aardeschakelaar of -aansluiting op PowerShareX-versterkers. Het signaalaardingsysteem van het apparaat werkt automatisch. Om zoemen en/of interferentie die het signaalpad binnenkomt te beperken, gebruikt u gebalanceerde ingangsaansluitingen. 7. Sluit de voedingskabel aan op de versterker en sluit deze aan op een geschikte voedingsbron. 8. Start ControlSpace Designer op uw computer en configureer elk signaalverwerkingsblok zoals vereist voor de toepassing. Raadpleeg het Help-systeem van ControlSpace Designer voor meer informatie. Bronnen zijn standaard geconfigureerd voor analoge ingangen en moeten worden gewijzigd in digitaal als Dante-netwerkaudio gewenst is.

ControlSpace Designer kan worden gebruikt om een invoertype te selecteren. 9. Als de versterker in stand-by staat, houdt u de aan/uit-knop drie seconden ingedrukt om de versterker in te schakelen. 10. Controleer bij het instellen van de versterker de limietindicatoren voor elk kanaal in ControlSpace Designer (terwijl de versterker online is) en de systeemstatusleds op de voorkant op storingen. Breng indien nodig wijzigingen aan. Technische overwegingen:Wanneer een luidsprekerequalizer wordt geselecteerd in ControlSpace Designer, worden de juiste crossover- en VPeak- en VRMS-begrenzers voor die luidspreker automatisch geladen. Het aanpassen van de kanaaldempingsregelaar van één kanaal heeft geen invloed op het niveau van andere kanalen. De enige uitzondering is als de versterker probeert meer vermogen te leveren dan het totale versterkervermogen.

Als het totale versterkervermogen wordt overschreden, beperkt de versterker alle uitgangen gelijktijdig en in gelijke mate tot de vraag wordt verminderd. Als de vraag te hoog blijft, zal de versterker het vermogen geleidelijk beperken.

Als u een DHCP-server gebruikt, is het raadzaam de DHCP-server in te schakelen en te verbinden met het netwerk voordat u de versterker aanzet om er zeker van te zijn dat er een geldig IP-adres wordt verkregen. Een statisch IP-adres wordt aanbevolen en kan worden geconfigureerd met ControlSpace Designer. De versterker en ControlSpace Designer moeten tot hetzelfde subnet behoren om te kunnen worden ontdekt en geconfigureerd via ControlSpace Designer.

Als er geen DHCP-server aanwezig is terwijl de versterker opstart, wordt de versterker geconfigureerd met een link local address in het subnet 169. 254. 0/16. Reiniging en onderhoudLet bij het reinigen van de versterker op het volgende:• Gebruik een droge doek om het chassis en het voorpaneel te reinigen. • Het reinigen van het ontluchtingsfilter moet worden gepland in overeenstemming met de stofniveaus in de werkomgeving van de versterker. • Om de ventilatiefilters te reinigen, verwijdert u de frontplaten van het voorpaneel door ze van de versterker weg te trekken, zodat de magneten loslaten. Gebruik perslucht om stof van de filters te verwijderen of was ze met schoon water. Laat de filters goed drogen voordat u ze weer aanbrengt.
