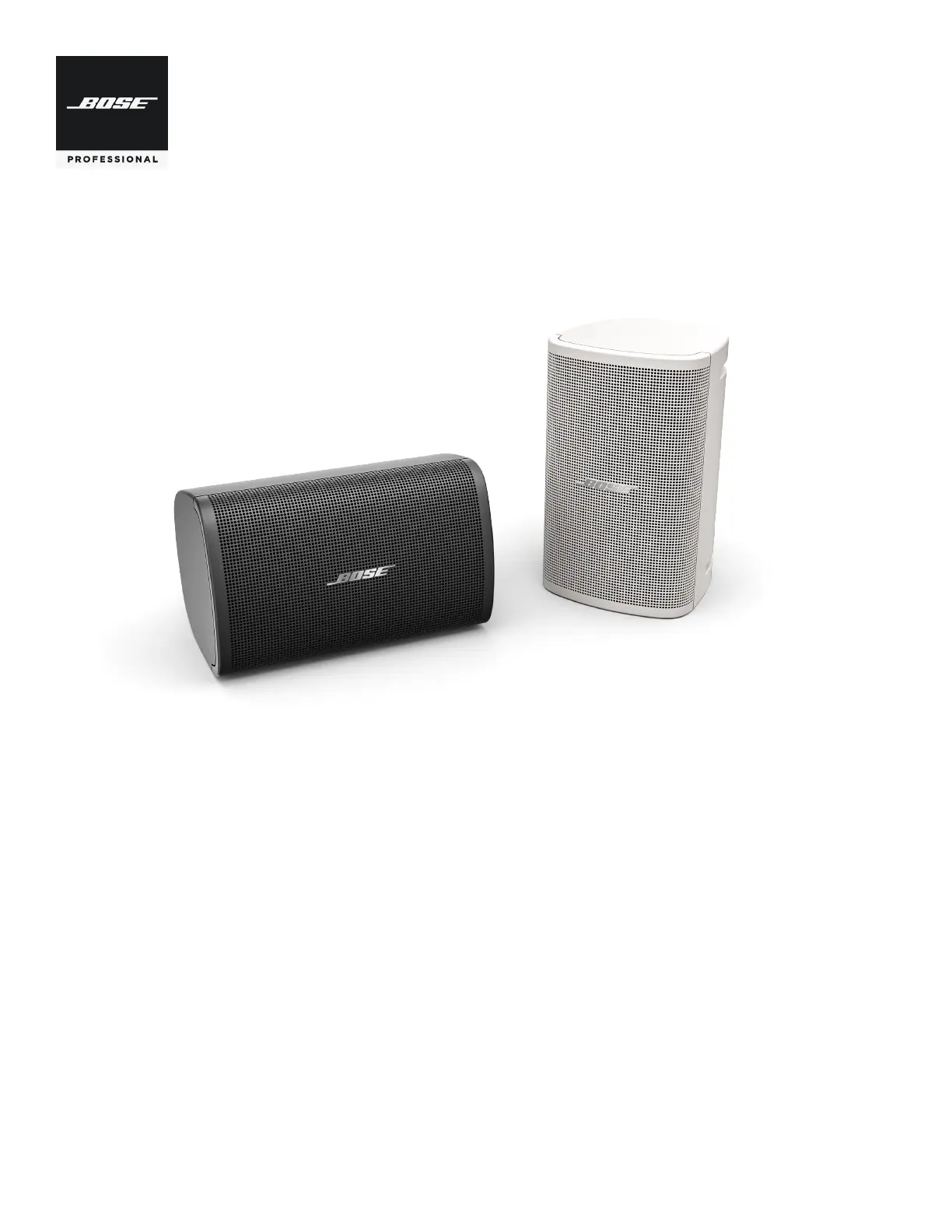

Bose DesignMax DM2S Handleiding

DesignMax DM2S • InstallatiehandleidingPRO. BOSE. COM32 • NederlandsBelangrijke veiligheidsinstructiesLees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze. Dit product is uitsluitend bestemd voor installatie door professionele installateurs. Dit document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle veiligheidswaarschuwingen voordat u een systeem probeert te installeren. Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u naar PRO. BOSE. COM. 1. Lees deze instructies door. 2.

Bewaar deze instructies. 3. Neem alle waarschuwingen in acht. 4. Volg alle instructies. 5. Gebruik dit product niet in de buurt van water. 6. Alleen met een droge doek reinigen. 7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de instructies van de fabrikant. 8. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren. 9. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden gespecificeerd. Wettelijk verplichte informatieDit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. Devolledige conformiteitsverklaring kunt u vinden op: www. Bose. com/compliance.

Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen.

Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht. Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan. ‘7’is2007 of 2017. Importeur in China: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353North Riying Road, China (Shanghai) Pilot Free Trade ZoneImporteur in de EU: Bose Products B. V. , Gorslaan 60, 1441 RG Purmerend, NederlandImporteur in Mexico: Bose de México, S. de R. L. de C. V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D. F. Gegevens importeur en service-informatie: +5255 52 02 35 45Importeur in Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan.

Telefoonnummer: +886 2 25 14 76 76Bose en DesignMax zijn handelsmerken van Bose Corporation. Hoofdkantoor Bose Corporation: 1 877 230 5639©2019 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd, gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming. Garantie-informatieDit product wordt gedekt door een beperkte garantie. Ga naar PRO. BOSE. COM voor garantie-informatie. Productvermogen:Ingangsspanning: 70 V/100 VImpedantie: 16 Ω, 16 WStroomsterkte: (70 V): 1,2W, 2,3W, 4,5W, 9W; (100V): 2,3W, 4,5W, 9WWAARSCHUWINGENDit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geïmplanteerde medische hulpmiddel. • Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke voorschriften en industrienormen.

Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert. • Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen. • Monteer het product niet op locaties waar condensatie kan optreden. • Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna’s, bubbelbadkamers en overdekte ijsbanen).

• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften. • Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door Bose voor gebruik met de DesignMax DM2S loudspeakers. De hardware voor bevestiging van de luidspreker aan het bevestigingsoppervlak wordt niet meegeleverd. Raadpleeg voor informatie over compatibele accessoires het datasheet met technische gegevens op PRO. BOSE. COM. • Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product.

• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden. • De DesignMax DM2S-bevestigingsbeugel voor de wand is uitsluitend bestemd voor gebruik met de DM2S. • Gebruik bij de installatie geen oplosmiddelen, smeermiddelen of reinigingsmiddelen op koolwaterstofbasis op of rond de luidspreker en bijbehorende montagematerialen.

Blootstelling aan dergelijke stoen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen. • Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën. • De grille is voorzien van een veiligheidspin voor eenmalig gebruik.

Nederlands • 33Installatiehandleiding • DesignMax DM2SPRO.BOSE.COMOverzichtInhoud van de doosAfmetingen van het product× 2 × 2 × 2146 mm73 mmØ 5,5 mm113 mm124 mm116 mm128 mm182 mmTechnische specificatiesRaadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de DesignMax DM2S op PRO.BOSE.COM.FysiekAfmetingen van het product Hoogte: 182 mmBreedte: 113 mmDiepte: 116 mmNettogewicht, luidspreker met grille (enkel)1,32 kgVerzendgewicht (paar) 3,94 kgBelangrijke installatie-informatieHet is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften.

Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.Het is de verantwoordelijkheid van de installateur om de luidspreker veilig te installeren. Onjuiste installatie van de luidspreker kan leiden tot schade, letsel of een dodelijk ongeval.Monteer het product niet op locaties waar condensatie kan optreden.De hardware voor bevestiging van de luidspreker aan het bevestigingsoppervlak wordt niet meegeleverd. Raadpleeg een professional inzake het gebruik van de juiste montagematerialen voordat u de luidspreker installeert.Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur.

Zorg ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.Gebruik bij de installatie geen oplosmiddelen, smeermiddelen of reinigingsmiddelen op koolwaterstofbasis op of rond de luidspreker en bijbehorende montagematerialen. Blootstelling aan dergelijke stoen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.

34 • Nederlands DesignMax DM2S • InstallatiehandleidingPRO.BOSE.COMInstallatieInstallatieoptiesInstallatieopties en -accessoiresq Montagebeugel (meegeleverd)w DMSBRKT Pan-and-tiltbeugel (optioneel)q wDe luidspreker bekabelenBekabelingsdiameterDe DesignMax DM2S loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm2) tot 14 AWG (2,1mm2).AansluitdiagrammenStrip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.70 V/100 V 16 ΩOpmerking: De luidspreker is niet getest voor gebruik met een rigide geleider.

De luidspreker is alleen geschikt voor gebruik met een flexibele geleider of een kabel.Luidsprekerinstellingen70 V1,2 W 2,3 W 4,5 W 9 W*16 Ω2,3 W 4,5 W 9 W NC**100 V** NC: No Connection (geen aansluiting; nietgebruiken)* Fabrieksinstelling16Ω1.2W 2.3W 2.3W 4.5W 4.5W 9W 9W NCTransformatorinstellingDraai om de transformator in te stellen. Gebruik schroevendraaier met platte kop.

De gekozen locatie, montagewijze en gebruikte montagemiddelen moeten voldoen aan de geldende bouwvoorschriften en -verordeningen.Er kan een veiligheidskabel aan de luidspreker worden bevestigd met behulp van de schroefdraad op de achterkant van de behuizing.De opening is geschikt voor een M6-schroef (niet meegeleverd).LuidsprekeroriëntatieKies de luidsprekeroriëntatie die het meest geschikt is voor uw installatie.q Horizontaalw Verticaalq wOpmerking: Installatie in de nabijheid van kookoppervlakken waar de luidspreker direct kan worden blootgesteld aan bakolie (zoalsinprofessionele keukens) kan de prestaties of betrouwbaarheid van de luidspreker verminderen.De beugel bevestigenOpmerking: Ten minste één van de bevestigingspunten van de muurbeugel moet aan een dragende structuur worden bevestigd.

Bevestigingspunten die niet aan een dragende structuur worden bevestigd, moet de juiste bevestigingshardware worden gebruikt.1. Teken de boorgaten af.2. Boor twee gaten (voor de juiste schroefdiameter) in de muur.3. Bevestig de beugel aan de muur met twee schroeven (niet meegeleverd). Opmerking: Gebruik M5-schroeven of #10-schroeven.q w eqDe connector bekabelen1. Haal de kabels door de middelste opening van de beugel.2. Verwijder de connector uit de luidspreker.3. Bekabel de connector. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina 34.

36 • Nederlands DesignMax DM2S • InstallatiehandleidingPRO.BOSE.COMInstallatieqq wweeBelangrijke montage-informatieq Vergrendelingshendels: Worden gebruikt om de luidspreker aan de beugel te bevestigen. Duw de hendels richting de vergrendelingspinnen om te vergrendelen; duw de hendels van de vergrendelingspinnen vandaan om te ontgrendelen.w Hoekaanduiding: Voor het instellen van de gewenste hoek en vergrendelingsrichting.e Vergrendelingspinnen: Druk de pinnen omlaag om de hendels te ontgrendelen.De luidspreker installerenOpmerking: De luidspreker wordt geleverd met vastgetapete vergrendelingshendels. Verwijder de tape voor de installatie.1. Bevestig de luidspreker aan de beugel, stel de luidspreker in op een hoek van 45° en vergrendel de hendels.2. Bevestig de bekabelde connector aan de luidspreker.3. Ontgrendel de hendels en stel de gewenste hoek van de luidspreker in.

Opmerking: De hoek van de luidspreker kan worden ingesteld op 0°, 15°, 30° of 45°.4. Vergrendel de hendels.WAARSCHUWING: Wanneer de hendels niet volgens de instructies in de vergrendelingspositie worden vastgeklikt, kan er een risico op vallen ontstaan met mogelijk ernstige verwondingen of de dood tot gevolg. Het is de verantwoordelijkheid van de installateur ervoor te zorgen dat het bevestigingssysteem wordt geïnstalleerd volgens de instructies.q e

Nederlands • 37Installatiehandleiding • DesignMax DM2SPRO.BOSE.COMInstallatieHet logo verstellenHet Bose-logo kan worden gedraaid afhankelijk van de luidsprekeroriëntatie. Druk met beide handen op de knop aan de achterkant van de grille en draai het logo met uw duimen. Het logo kan links- of rechtsom worden gedraaid. Om het logo te verwijderen, drukt u met één hand de knop in en verwijdert uhet logo met de andere hand.De grille plaatsenSteek de veiligheidspin in een van de twee openingen in de luidspreker. Duw de grille met beide handen tegen de luidspreker en zorg ervoor dat de grille vlak op de luidspreker zit en dat er geen openingen zijn.
