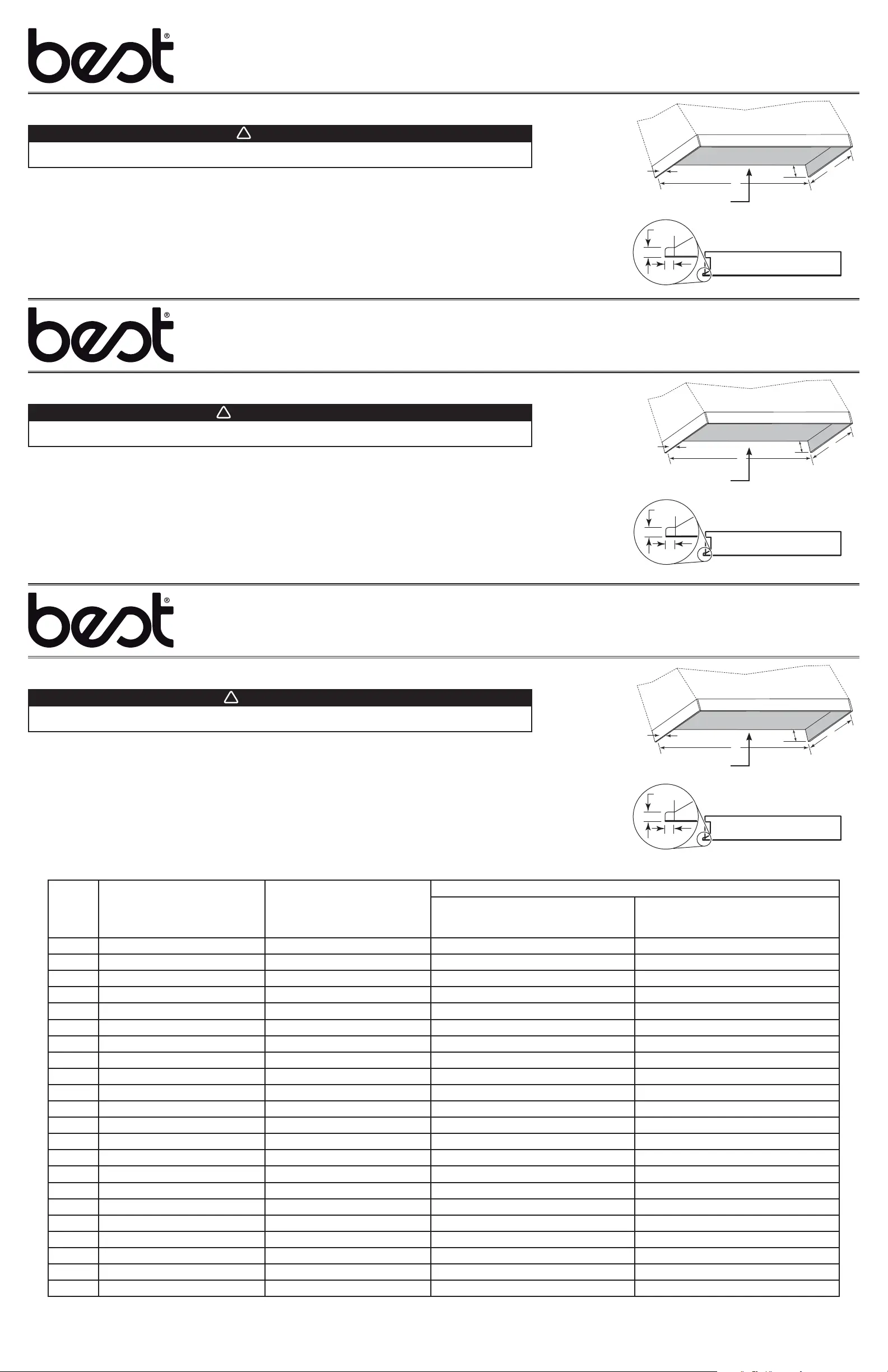

CUSTOM HOOD LINER INSTALLATION

MODELS: AL3036, AL3042, AL3948, AL3954, AL4554, AL4560, L5230, L7030, L7036, L7048, L2936, L2942,

L3848, L3854, L3860, L3336S, L3342S, L4548S, L4554S, L4560S, L3336D AND L3348D

PRELIMINARY INSTRUCTIONS

This instruction sheet applies to many liner models, so the illustrations shown are typical ones.

See the table and illustration below to locate your liner choice and use corresponding custom hood base dimensions. For the

liner installation, only the bottom of the custom hood is needed. Do not fi nalize the entire custom hood yet, because an access is

needed for the insert or power pack electrical connection.

NOTES: 1. We recommend the base of the custom hood to be 3/4" thick plywood. We recommend the sides, front and backboard

(if included) of the custom hood to be 3/4" thick, assuming standard cabinet widths. The INSIDE DEPTH shown in

the table below assumes a minimum cabinet backboard thickness of 3/8".

2. If the custom hood base has a backboard, scribe in two 1/2" notches to allow for the side flange extension of the

main liner plate, if necessary.

Consider the shape and size of the insert or power pack to determine the confi guration of the custom hood. For more details, refer

to the installation manual of the insert or power pack.

For custom hood liner detailed installation instructions, see the reverse of this page.

When building a custom hood for an insert or power pack, always follow all applicable construction codes

and standards.

WARNING

!

1/2"

HA0014A

1/2"

4''

A

B

HA0015A

3/4''

Recommended

thickness:

Plywood base thickness: 3/4"

NOTE 1:

NOTE 2:

INSTRUCTIONS PRÉLIMINAIRES

Puisque cette feuille d’instruction couvre plusieurs modèles, les illustrations qui s’y trouvent sont typiques.

Afi n de déterminer à quelles dimensions d’armoire correspond le revêtement, voir le tableau et l’illustration ci-dessous. Il n’y a que

la base de l’armoire qui est nécessaire pour l’installation du revêtement. Ne pas fi naliser l’armoire tout de suite; garder un accès

pour le futur branchement électrique du module de hotte encastrable.

NOTES : 1. Nous recommandons que la base de l’armoire soit faite en contreplaqué de 3/4 po d’épaisseur. Nous recommandons

que l’épaisseur de l’arrière (le cas échéant), de l’avant et des côtés de l’armoire soit de 3/4 po. La PROFONDEUR

INTÉRIEURE indiquée dans le tableau ci-dessous sous-entend que l’épaisseur minimale de l’arrière de l’armoire est

de 3/8 po.

2. Si la base de l’armoire a un panneau arrière, y faire 2 incisions de 1/2 po pour permettre l’insertion des arêtes en

coin de la plus grande plaque de revêtement (si nécessaire).

Considérer la forme et la dimension du module de hotte encastrable afin de déterminer la configuration de son armoire. Voir le

guide d’installation du module de hotte encastrable pour plus de détails.

Voir le verso de cette page pour les instructions détaillées de l’installation du revêtement d’armoire.

Toujours suivre tous les codes en vigueur et standards de la construction lors de la construction d’une

armoire de module de hotte encastrable.

AVERTISSEMENT

!

1/2 po

HA0014F

1/2 po

4 po

A

B

HA0015F

3/4 po

Épaisseur

recommandée :

Épaisseur du contreplaqué : 3/4 po

NOTE 1 :

NOTE 2 :

INSTRUCCIONES PRELIMINARES

La presente hoja de instrucciones aplica a muchos modelos, por lo que las ilustraciones que se muestran son las más usuales.

Consulte la tabla y la ilustración que se muestra a continuación para que localice la campana de su elección y utilice la base de

dimensiones apropriadas a la campana. Para instalar la cubierta solo necesitará la parte inferior de la campana. No termine la

instalación todavía, p1-ya que necesitará dejar una entrada para la conexión eléctrica.

NOTAS: 1. Se recomienda utilizar una base de madera laminada de 3/4" de grueso. Se recomienda que los lados, el frente y

de la parte trasera (llegado el caso) de la campana deben tener un grosor de 3/4". La PROFUNDIDAD INTERIOR

indicada en la tabla siguiente supone que el grosor mínimo de la parte trasera del armario es 3/8".

2. Si la base del armario tene una parte trasera, hacer 2 incisíones 1/2" en ella para permitir la inserción dos aristas en

esquina de la placa principal de la cubierta (si es necesario).

Debe tomar en consideración la forma y dimensiones del inserto o del paquete de potencia para determinar la confi guración de

la campana. Para mayores detalles, refi érase al manual de instalación del inserto o del paquete de potencia.

Para instrucciones detalladas de la instalación de la cubierta de la campana, vea el reverso de ésta página.

Siempre que instale una cubierta empotrable con insertos o paquete de potencia, debe seguir todos los

codígos y normas de la construcción.

ADVERTENCIA

!

1/2"

HA0014A

1/2"

4''

A

B

HA0015A

3/4''

Grosor

recomandado:

Grueso de madera laminada: 3/4"

NOTA 1:

NOTA 2:

INSTALLATION DU REVÊTEMENT D’ARMOIRE

MODÈLES : AL3036, AL3042, AL3948, AL3954, AL4554, AL4560, L5230, L7030, L7036, L7048, L2936, L2942,

L3848, L3854, L3860, L3336S, L3342S, L4548S, L4554S, L4560S, L3336D ET L3348D

INSTALACIÓN DE LA CUBIERTA DE LA CAMPANA

MODELOS: AL3036, AL3042, AL3948, AL3954, AL4554, AL4560, L5230, L7030, L7036, L7048, L2936, L2942,

L3848, L3854, L3860, L3336S, L3342S, L4548S, L4554S, L4560S, L3336D Y L3348D

MODELS

MODÈLES

MODELOS

INSERT OR POWERPACKMODELS

MODÈLES DE MODULE DE HOTTE

DE INSERTOOPAQUETEDEPOTENCIA

INSIDE WIDTH (INCHES) (A)

LARGEUR INTÉRIEURE (POUCES) (A)

ANCHO INTERIOR (PULGADAS) (A)

I

NSIDEDEPTH (INCHES) / PROFONDEURINTÉRIEURE (POUCES) / PROFUNDIDADINTERIOR (PULGADAS) (B)

W

ITHOUTBACKBOARD

SANS PANNEAUARRIÈRE

SIN PARTE TRASERA

WITH BACKBOARD

AVEC PANNEAUARRIÈRE

CON PARTE TRASERA

AL3036PK223034½20½ TO/À/A 23½20

1

⁄8

TO/À/A 23

1

⁄8

AL3042PK223040½20½ TO/À/A 23½20

1

⁄8

TO/À/A 23

1

⁄8

AL3948PK2239/PKEX223946½20½ TO/À/A 23½20

1

⁄8

TO/À/A 23

1

⁄8

AL3954PK2239/PKEX223952½20½ TO/À/A 23½20

1

⁄8

TO/À/A 23

1

⁄8

AL4554PK2245/PKEX224552½20½ TO/À/A 23½20

1

⁄8

TO/À/A 23

1

⁄8

AL4560PK2245/PKEX224558½20½ TO/À/A 23½20

1

⁄8

TO/À/A 23

1

⁄8

L5230P1951M52CM28½17½ TO/À/A 20½17

1

⁄8TO/À/A 20

1

⁄8

L7030P1951M70CM/P1952M70CM28½17½ TO/À/A 20½17

1

⁄8TO/À/A 20

1

⁄8

L7036P1951M70CM/P1952M70CM34½17½ TO/À/A 20½17

1

⁄8TO/À/A 20

1

⁄8

L7048P1951M70CM/P1952M70CM46½17½ TO/À/A 20½17

1

⁄8TO/À/A 20

1

⁄8

L2936PK222934½20½ TO/À/A 23½20

1

⁄8

TO/À/A 23

1

⁄8

L2942PK222940½20½ TO/À/A 23½20

1

⁄8

TO/À/A 23

1

⁄8

L3848PK2238/PKEX223846½20½ TO/À/A 23½20

1

⁄8TO/À/A 23

1

⁄8

L3854PK2238/PKEX223852½20½ TO/À/A 23½20

1

⁄8

TO/À/A 23

1

⁄8

L3860PK2238/PKEX223858½20½ TO/À/A 23½20

1

⁄8

TO/À/A 23

1

⁄8

L3336DPIK33D34½23½ TO/À/A 26½23

1

⁄8

TO/À/A 26

1

⁄8

L3348DPIK33D46½23½ TO/À/A 26½23

1

⁄8

TO/À/A 26

1

⁄8

L3336SPIK3334½22

7

⁄8TO/À/A 25

7

⁄822½ TO/À/A 25½

L3342SPIK3340½22

7

⁄8TO/À/A 25

7

⁄822½ TO/À/A 25½

L4548SPIK4546½22

7

⁄8TO/À/A 25

7

⁄822½ TO/À/A 25½

L4554SPIK4552½22

7

⁄8TO/À/A 25

7

⁄822½ TO/À/A 25½

L4560SPIK4558½22

7

⁄8TO/À/A 25

7

⁄822½ TO/À/A 25½

BEST

®

; Hartford, Wisconsin www.BestRangeHoods.com 800 558-1711

BEST

®

; Drummondville, Qc, Canada www.BestRangeHods.com 866 737-7770
