Pagina 1/8

Bestimmungsgemäße Verwendung

Der Leitungssucher dient zur schnellen Aufspürung von Aderpaare, Kabel und Leitungen mit

Durchgangsprüfung, Leitungs- und Polaritätstest.

Die Stromversorgung erfolgt über eine Batterie/Akku (9 V-Block) im Empfänger und Mignon Batterien/Akkus

im Sender.

Das Messgerät darf im geöffneten Zustand, mit geöffnetem Batteriefach bzw. bei fehlendem

Batteriefachdeckel, nicht betrieben werden. Messungen unter widrigen Umgebungsbedingungen wie z.B.

Staub und brennbare Gase, Dämpfe oder Lösungsmittel sind nicht zulässig.

Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu

beachten.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen

Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbe-

halten.

Lieferumfang

• Leitungssucher Sender und Empfänger

• Batterie (9 V-Block)

• Batterie 3 x AA Mignon

• Headset

• LAN-Kabel RJ45

• Telefonkabel mit Modularstecker RJ11

• Prüfkabel mit Krokodilklemmen

• Bedienungsanleitung

Symbol-Erklärungen

Dieses Symbol weist auf Gefahren bei Handhabung, Betrieb oder Bedienung hin.

Dieses Symbol steht für besondere Tipps und Bedienhinweise.

Sicherheitshinweise

Bei Schäden, die Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt

die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-

achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In

solchen Fällen erlischt die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder

Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.

• Das Produkt ist kein Spielzeug. Lassen Sie deshalb in Anwesenheit von Kindern besondere

Vorsicht walten.

Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen

Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das

Produkt zerstören.

• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim

Transport:

- Kälte oder Hitze, direkte Sonneneinstrahlung

- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

- starke Stöße, Schläge

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem

gefährlichen Spielzeug werden.

• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits

geringer Höhe wird es beschädigt.

• Das Produkt darf keinen elektromagnetischen Feldern und keiner zu hohen Luftfeuchtigkeit

bzw. Flüssigkeiten ausgesetzt werden. Achten Sie beim Außeneinsatz auf eine geeignete

Schutzvorrichtung.

•

Führen Sie eine Leitungsmessung niemals an einem aktiven Stromkreis oder Stromkreisen mit

Wechselspannung durch. Dies könnte das Messgerät zerstören bzw. Ihnen erhebliche Verlet-

zungen zuführen. Prüfen Sie vor jeder Benutzung, dass die Leitungen spannungsfrei sind.

• Überschreiten Sie nicht die maximal zulässige Kabellänge der zu messenden Leitung. Die

könnte das Messergebnis verfälschen.

Allgemeine Batterie-/Akkuhinweise

• Batterien/Akkus gehören nicht in Kinderhände.

• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder

Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verur-

sachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

• Batterien/Akkus dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Explo-

sionsgefahr.

• Herkömmliche nicht wiederauﬂadbare Batterien dürfen nicht aufgeladen werden, Explosionsgefahr!

• Achten Sie beim Einlegen der Batterie/Akku auf die richtige Polung (Plus/+ und Minus/- beachten).

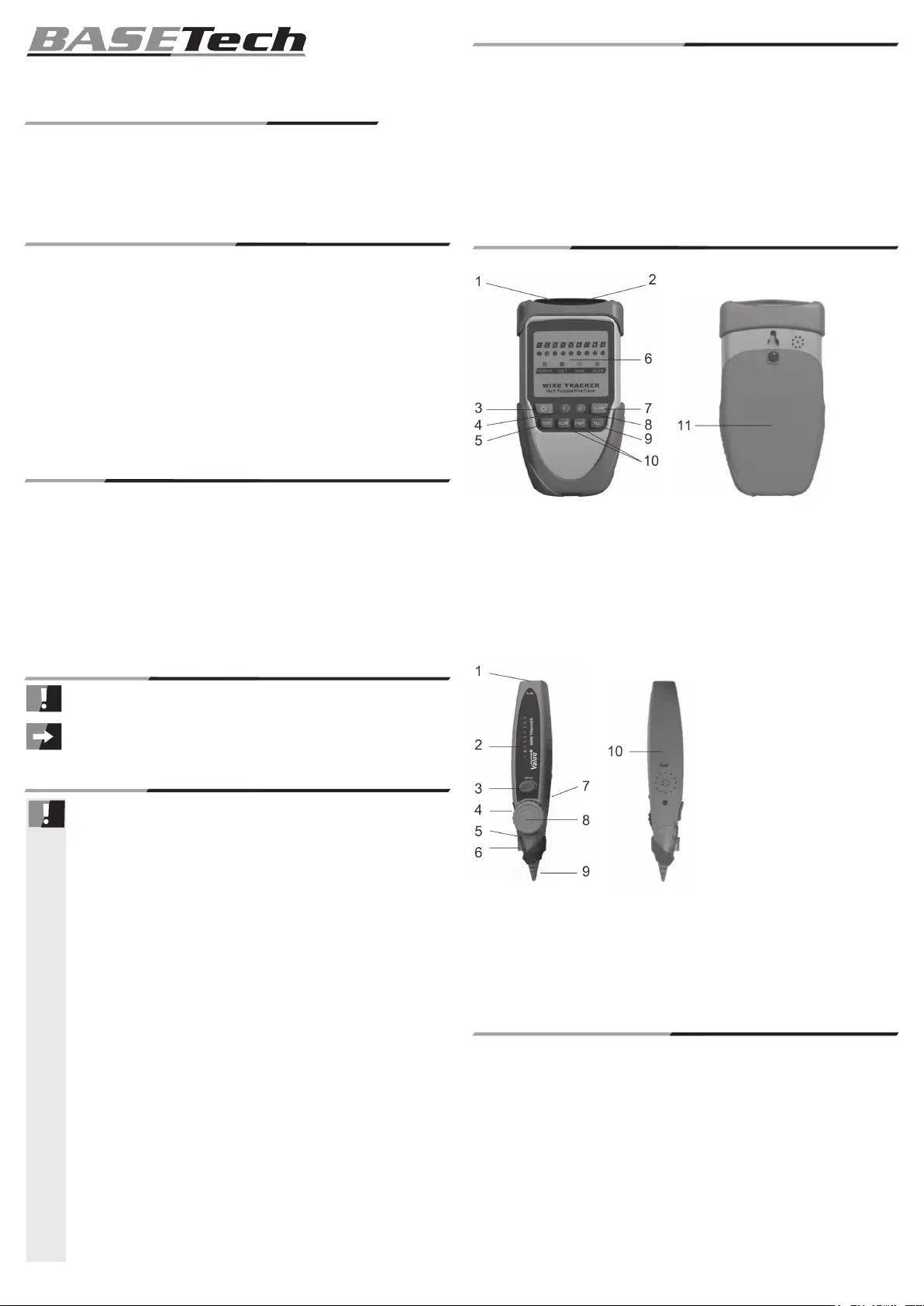

Bedienelemente

Sender

1. RJ45 Anschluss

2. Modularstecker Anschluss RJ11 7. SCAN-Taste

3. Ein-, Ausschalter Taste 8. Ohm-Taste

4. Spannungs-Taste 9. Taste für Ton-Frequenz

5. TEST-Taste 10. Pairing Taste

6. LED-Anzeige 11. Batteriefach

Empfänger

1. RJ45 Anschluss 6. Indikatoranzeige

2. LED-Anzeige 7. Headset Anschluss

3. SCAN Knopf 8. Einstellrad für Lautstärke

4. Schalter für LED-Beleuchtung 9. Messsonde

5. Statusanzeige SCAN 10. Batteriefach

Batterie/Akku einlegen/wechseln

1. Bei schwacher Batterie-/Akkukapazität beginnt die POWER-LED zu blinken.

Sie sollten die Batterie/Akku austauschen bzw. laden.

2. Lösen Sie beim Sender die kleine Schraube mittels einem Schraubendreher und nehmen dann den

Batteriefachdeckel „11“ vorsichtig ab.

Der Batteriefachdeckel „11“ beim Empfänger ist nur mit einer kleinen Rastnase versehen. Drücken Sie

diese vorsichtig nach oben und nehmen dann den Batteriefachdeckel „11“ vorsichtig über die seitlichen

Griffmulden ab.

3. Nehmen Sie ggf. die entleerten Batterien/Akkus aus dem Batteriefach „11“ und setzen Sie neue Batteri-

en/Akkus vom selben Typ (siehe Technische Daten) polungsrichtig in das Batteriefach ein. Wenden Sie

dabei keine Gewalt an.

4. Verschließen Sie den jeweiligen Batteriefachdeckel wieder sorgfältig.

Bedienungsanleitung

Version 01/14

Leitungssucher „BT-300 WT“

Best.-Nr. 1010088

Beoordeel deze handleiding

Product specificaties

Merk:	Basetech
Categorie:	Meetapparatuur
Model:	BT-300 WT

Handleiding Basetech BT-300 WT – volledige tekst

Beoogd gebruikDe leidingzoeker dient voor het snel lokaliseren van aderparen, kabels en leidingen met doorgangstest, leiding- en polariteitstest. De stroomtoevoer geschiedt via een batterij/accu (9 V-blok) in de ontvanger en mignonbatterijen/-accu‘s in de zender. Gebruik het meetapparaat niet in geopende toestand, met geopend batterijvak resp. bij ontbrekend klepje van het batterijvak. Metingen bij ongunstige omgevingsomstandigheden zoals bijv. stof en brandbare gas-sen, dampen of oplosmiddelen zijn niet toegestaan. Volg te allen tijde de veiligheidsaanwijzingen en alle andere informatie in deze gebruiksaanwijzing op. Dit product voldoet aan de nationale en Europese wettelijke eisen. Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Omvang van de levering• Leidingzoeker zender en ontvanger• Batterij (9 V-blok)• Batterij 3 x AA-mignon• Headset• LAN-kabel RJ45• Telefoonkabel met modulaire stekker RJ11• Testkabel met krokodilklemmen• GebruiksaanwijzingPictogramverklaringen Dit pictogram wijst op gevaren bij hanteren, gebruiken of bedienen. Dit pictogram staat voor bijzondere tips en bedieningsaanwijzingen. Veiligheidsaanwijzingen Bij schade, veroorzaakt door het niet raadplegen en opvolgen van deze gebruiksaanwi-jzing, vervalt elk recht op waarborg/garantie. Voor gevolgschade aanvaarden wij geen enkele aansprakelijkheid. Bij materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik of het niet naleven van de veiligheidsaanwijzingen, zijn wij niet aansprakelijk. In dergelijke ge-vallen vervalt de waarborg/garantie.

• Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van het product niet toegestaan. Demonteer het product niet. • Het product is geen speelgoed. Wees daarom extra voorzichtig als er kinderen aanwezig zijn. Gebruik het product op een zodanige manier, dat het buiten bereik van kinderen ligt.

• Gebruik het product nooit direct nadat het van een koude naar een warme ruimte is gebracht. Het condenswater dat daarbij ontstaat kan het product onder bepaalde omstandigheden on-herstelbaar beschadigen. • Vermijd de volgende ongunstige omgevingscondities op de opstelplek of tijdens het transport: - Kou of hitte, direct zonlicht - stof, brandbare gassen, dampen of oplosmiddelen - Sterke stoten, schokken • Laat het verpakkingsmateriaal niet rondslingeren, dit kan voor kinderen gevaarlijk speelgoed zijn. • Behandel het product voorzichtig; door stoten, schokken of een val - zelfs van geringe hoogte - kan het beschadigd raken. • Het product mag niet aan elektromagnetische velden en aan hoge luchtvochtigheid of vloei-stoffen worden blootgesteld. Let bij het gebruik buiten op een passende beschermende voor-ziening.

• Meet nooit een leiding aan een actief stroomcircuit of stroomcircuits met wisselspanning. Hier-door kan de meter kapot gaan resp. tot aanzienlijke verwondingen leiden. Controleer vóór elk gebruik of de leidingen spanningsvrij zijn. • De maximaal toegestane kabellengte van de te meten kabel niet overschrijden. Dit zou tot een verkeerd meetresultaat kunnen leiden. Algemene aanwijzingen met betrekking tot batterijen/accu’s• Batterijen/accu’s horen niet in handen van kinderen. • Laat batterijen/accu´s niet zomaar rondslingeren, het gevaar bestaat dat kinderen of huisdieren ze inslik-ken. Raadpleeg in geval van inslikken onmiddellijk een arts. • Lekkende of beschadigde batterijen/accu´s kunnen bij contact met de huid verwondingen veroorzaken. Draag in zo´n geval steeds beschermende handschoenen. • Batterijen/accu’s niet kortsluiten, demonteren of in het vuur werpen.

Er bestaat explosiegevaar. • Conventionele niet-oplaadbare batterijen mogen niet worden opgeladen, er bestaat explosiegevaar. • Let bij het plaatsen van de batterij/accu op de juiste polariteit (plus/+ en min/-). BedieningselementenZender1. RJ-45-aansluiting2.

Modulaire stekkeraansluiting RJ11 7. SCAN-toets3. Aan-/uitschakelaar-toets 8. Ohm-toets4. Spanning-toets 9. Toets voor geluidsfrequentie5. TEST-toets 10. Pairing-toets6. LED-aanduiding 11. BatterijvakOntvanger1. RJ-45-aansluiting 6. Indicatoraanduiding2. LED-aanduiding 7. Headset-aansluiting3. SCAN-knop 8. Instelwieltje voor volume4. Schakelaar voor LED-verlichting 9. Meetsonde5. Statusaanduiding SCAN 10. BatterijvakBatterij/accu plaatsen/vervangen1. Bij een laag batterij-/accuvermogen begint de POWER-LED te knipperen. U moet de batterij/accu vervangen of laden. 2. Draai bij de zender de kleine schroef los met een schroevendraaier en neem dan de batterijvakdeksel “11” er voorzichtig af. De batterijvakdeksel “11” bij de ontvanger heeft enkel een kleine vergrendelnok. Druk deze voorzichtig naar boven en neem dan de batterijvakdeksel “11” voorzichtig via de handgrepen af. 3.

Haal eventueel de lege batterijen/accu’s uit het batterijvak “11” en plaats nieuwe batterijen/accu’s van hetzelfde type (zie de Technische gegevens) met de juiste polariteit in het batterijvak. Gebruik hierbij geen geweld. 4. Sluit het betreffende batterijvakdeksel weer zorgvuldig.  GebruiksaanwijzingLeidingzoeker “BT-300WT”Bestelnr. 1010088Versie 01/14°.

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www. conrad. com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen. © Copyright 2014 by Conrad Electronic SE. V2_0614_01/IBSpanningstest van de telefoonleiding• Verbind de telefoonkabel met de RJ11-aansluiting „2“ van de zender, of de rode krokodillenklem met de telefoonkabelgeleider „Lb“ en de zwarte krokodillenklem met de telefoonkabelgeleider „La“. • Schakel de zender aan met de Aan-/uitschakelaar-toets “3”. • Druk op de spanningstoets “4” op de zender. De status-LED VOLT brandt.

• Indien de gemeten kabel onder spanning staat, gaat bij een correcte polariteit de status-LED „SCAN“ branden. Als dit niet het geval is, gaat de status-LED „OHM“ branden. Polariteitstest• Verbind de aansluitkabel met de krokodilklemmen, met de zender aan de aansluiting “2”. • Schakel de zender aan met de Aan-/uitschakelaar-toets “3”. • Druk op de spanningstoets V “4” op de zender. De status-LED VOLT brandt. • Verbind de beide krokodilklemmen telkens met één pool. Als de rode krokodilklem met de pluspool is verbonden, gaat de status-LED SCAN branden. Indien de polariteit van de klemmen onjuist is, gaat de status-LED OHM branden. Verwissel eventueel de beide klemmen voor een nauwkeurige controle van de polariteit. Doorgangstest• Verbind de aansluitkabel met de krokodilklemmen, met de zender aan de aansluiting “2”. • Verbind de beide krokodilklemmen telkens met een te meten leiding.

• Bij een doorgang in de leiding, gaat aan de zender de status-LED SCAN branden. Verwijderinga) Algemeen Voer het product aan het einde van zijn levensduur conform de geldende wettelijke bepalingen af. Neem de in het meetapparaat geplaatste batterij/accu eruit en voer deze gescheiden van het product af. b) Batterijen/Accu´sAls eindverbruiker bent u conform de KCA-voorschriften wettelijk verplicht om alle gebruikte accu’s in te leveren; verwijdering via het huishoudelijke afval is niet toegestaan. Batterijen/accu’s met schadelijke stoffen worden gekenmerkt door het hiernaast afgebeelde picto-gram, dat op het verbod van verwijdering via gewoon huishoudelijk afval duidt. De aanduidingen voor de betreffende zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Verbruikte batterijen kunt u gratis inleveren bij de inzamelpunten in uw gemeente of bij verkooppunten van batterijen en accu’s.

Technische gegevensStroomtoevoer scanner. 3 x 1,5 V AA-batterijenStroomtoevoer ontvanger. 9V-blokMaximaal meetbare kabellengte. 1 kmAfmetingen scanner. 65 x 120 x 32 mm (b x h x d)Afmetingen ontvanger. 35 x 187 x 29 mm (b x h x d)Gewicht scanner. 90 gGewicht ontvanger. 70 gBedieningOm de meter in te schakelen, drukt u minimaal 2 seconden op de aan-/uitschakelaar-toets „3“ van de zender. De POWER-LED gaat branden. Voor het verlichten van de werkplek is de ontvanger van een LED-verlichting voorzien. Om deze te active-ren, schuift u de schakelaar „4“ aan de ontvanger naar voren. Schakel, om energie te besparen, de LED-verlichting weer uit, zodra u deze niet meer nodig hebt. Het volume van het geluidssignaal kan via het instelwieltje „8“ aan de ontvanger afzonderlijk worden inge-steld. Het geluidssignaal kan of via de geïntegreerde luidspreker, of via een headset worden afgegeven.

Druk hiervoor één keer kort op de Hz-toets „9“. Deze instelling blijft tijdens de gehele meting beschikbaar. Om uit te schakelen drukt u nogmaals één keer kort op de aan-/uitschakelaar-toets „3“ van de zender. Het apparaat schakelt zichzelf na 30 minuten zonder activiteit automatisch uit om stroom te besparen. Vinden van aderparen• Verbind de aansluitkabel met de krokodilklemmen, met de zender aan de aansluiting “2”. • Verbind steeds de rode en de zwarte klem met een te meten leiding. • Schakel de zender in met de Aan-/uitschakelaar-toets “3”. • Druk kort op de SCAN-toets “7” op de zender. De status-LED SCAN brandt. • Druk nu op de SCAN-toets “3” aan de ontvanger en houd deze tijdens de gehele meting ingedrukt. De status-LED “5” brandt. Houd de meetsonde “9” aan het andere einde van de leiding nabij tegen de ader-paren.

De ontvanger signaleert de juiste aderparen via een hard geluidssignaal. Let erop dat de leiding niet is kortgesloten. Er kan anders niet worden gemeten. Controleer eventueel vooraf de doorgang. Vinden van de kabel• Verbind de aansluitkabel met de krokodilklemmen, met de zender aan de aansluiting “2”. • Verbind de rode klem met een ader of de buitenste omhulling van de te meten leiding. • Verbind de zwarte klem nu met een andere ader, echter niet met één in hetzelfde aderpaar of met de centrale aansluiting resp. de aarding voor ommantelde coaxkabels. • Schakel de zender aan met de Aan-/uitschakelaar-toets “3”. • Druk op de SCAN-toets “7” op de zender. De status-LED SCAN brandt. • Druk nu op de SCAN-toets “3” aan de ontvanger en houd deze ingedrukt tijdens de gehele meting. De status-LED “5” brandt. Houd de meetsonde “9” aan het andere einde van de leiding nabij tegen de ader-paren.

Telefoonleiding vinden• Verbind de telefoonkabel met de modulaire stekker RJ11 met de aansluiting “2” van de zender en met de telefoonbus. • Schakel de zender aan met de Aan-/uitschakelaar-toets “3”. • Druk op de SCAN-toets “7” op de zender. De status-LED SCAN brandt. • Druk nu op de SCAN-toets “3” aan de ontvanger en houd deze ingedrukt tijdens de gehele meting. De status-LED “5” brandt. Houd de meetsonde “9” tegen alle mogelijke aders. De ontvanger signaleert de juiste leiding via een hard geluidssignaal. Gegevens- en LAN-kabels vinden• Verbind een gegevenskabel RJ11 of LAN-kabel RJ45 met de zender en de telefoon- of netwerkbus. • Schakel de zender aan met de Aan-/uitschakelaar-toets “3”. • Druk op de SCAN-toets “7” op de zender. De status-LED SCAN brandt. • Druk nu op de SCAN-toets “3” aan de ontvanger en houd deze ingedrukt tijdens de gehele meting. De status-LED SCAN brandt.

Houd de meetsonde “9” aan alle mogelijke gegevens- LAN-kabels. De ontvan-ger signaleert de juiste leiding via een hard geluidssignaal. Kabeltest Test een kabel nooit aan een actief stroomcircuit. Zorg er voor elke meting voor dat het stroom-circuit spanningsvrij is. Mogelijke netwerkkabel: IEEE 10Base-T, EIA/TIA 568A, EIA/EIA568B, AT&T258A, token ring. Mogelijke telefoonkabel: 2- en 4-aderig• Verbind de te testen kabel met de zender en de ontvanger. • Schakel de zender aan met de Aan-/uitschakelaar-toets “3”. • Druk op de TEST-toets “5” op de zender. De status-LED OHM brandt en de status-LED SCAN knippert. • Het meetresultaat wordt weergegeven via de LED-aanduiding “6” van de zender en de LED-aanduiding “2” van de ontvanger. Druk op de SLOW- of FAST-toets “10” om de scansnelheid te veranderen.
