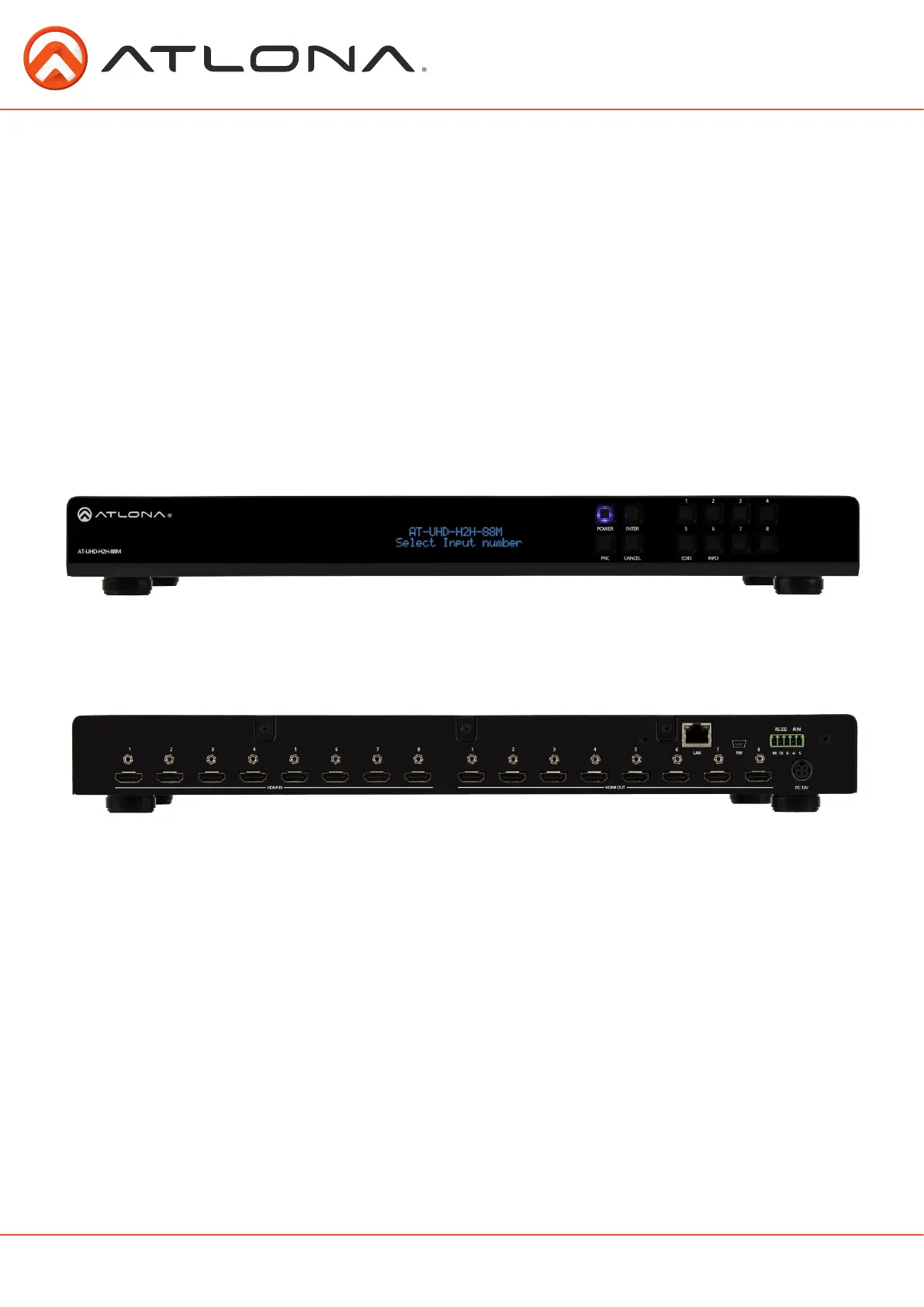

Pagina 1/25

atlona.com

Toll free: 1-877-536-3976

Local: 1-408-962-0515

8x8 4K/UHD HDMI to HDMI

Matrix Switcher

User Manual

AT-UHD-H2H-88M

Please check http://www.atlona.

com/UHD-H2H-88M.html

for the most recent firmware

update or manual.

atlona.com

Toll free: 1-877-536-3976

Local: 1-408-962-0515

1. Introduction ................................................................................. 3

2. Package Contents ................................................................................. 3

3. Features ................................................................................. 3

4. Before You Start ................................................................................. 3

5. Panel Descriptions

• Front Panel ................................................................................. 4

• Back Panel ................................................................................. 4

6. Rack Mounting ................................................................................. 5

7. Connection Diagram ................................................................................. 6

8. Button Set Up ................................................................................. 7-10

9. WebGUI ................................................................................. 11-17

10. RS-232 ................................................................................. 18-21

11. IR Remote Control ................................................................................. 21

12. Captive Screw ................................................................................. 22

13. Specifications ................................................................................. 23

14. Safety Information ................................................................................. 24

15. Warranty ................................................................................. 24-25

16. Atlona Product Registration ................................................................................. 25

Table of Contents

Product specificaties

Merk:	Atlona
Categorie:	Niet gecategoriseerd
Model:	AT-UHD-H2H-88M
Gewicht:	2990 g
Breedte:	439.74 mm
Diepte:	254 mm
Hoogte:	55.22 mm
AC-adapterfrequentie:	50 - 60 Hz
AC-adapter ingangsspanning:	100 - 240 V
Ondersteunde video-modi:	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Certificering:	CE, TUV, RCM, UL, CCC, PSE, AS, AU-GEMS, BSMI, CB, DOE, EMC, FCC
HDCP:	Ja
Aansluiting voor netstroomadapter:	Ja
Kleurdiepte:	12 Bit
Temperatuur bij opslag:	-40 - 70 °C
Audio-uitgangskanalen:	7.1 kanalen
AC-adapter, uitgangsspanning:	12 V
HDMI in:	8
Maximale afstand:	10 m
Bandbreedte:	10.2 Gbit/s
Aantal HDMI-uitgangen:	8
RJ-45 invoer ports:	1
Aansluiting video:	HDMI
Rackcapaciteit:	1U
Stroomverbruik (typisch):	25 W
Bedrijfstemperatuur (T-T):	0 - 40 °C
Relatieve vochtigheid in bedrijf (V-V):	20 - 90 procent
Ingangsstroom AC-adapter:	5 A
