Asko DC7784V.W Handleiding

Beste ASKO cliënt.Gefeliciteerd met het maken van een uitstekende keuze en welkom bij de ASKO-familie, een wereldwijde familie met haar wortels in Zweden.Wij bij ASKO danken u oor uw vertrouwen en hopen dat u veel plezier zult hebben van het gebruik van uw nieuwe droogkast.Een goede droogkast moet goed zijn ontworpen, moet kleding goed drogen, een lage milieu-impact hebben, gebruiksvriendelijk zijn, tijd en energie besparen, een lange levensduur hebben en betrouwbaar zijn.ASKO biedt u al deze eigenschappen.Wanneer u een ASKO product koopt, kunt u er zeker van zijn dat de binnenkant net zo goed is als de buitenkant en dat de ethiek en moraal bij de productie van dit product net zo hoog zijn als de kwaliteit en de functies die u ervan verwacht.

Dat is waarom het gaat bij Zweedse kwaliteit.Lees oordat u het product oor de eerste keer gebruikt, de gebruiksaanwijzing en het advies over het verzorgen van het product aandachtig door. Dit helpt u om de best mogelijke resultaten van uw product en alle functies te verkrijgen.Als u nog vragen hee , aarzel dan niet ons te bellen of contact met ons op te nemen via onze website. Beste wensen uit Zweden van het ASKO team.

3INHOUDDEZE GEBRUIKERSHANDLEIDINGDe inhoud van deze gebruikershandleiding beschrijft de functie en werking van de droogkast en bevat instructies over de installatie en onderhoud.Belangrijke informatie voor de veiligheid 4Milieu-vriendelijk 5Verpakkingsmaterialen 5Afdanken van een oude droogkast 5Componenten 6Bedieningspaneel 7Taalinstelling 8Plaatsing van de droogkast 9Installatie 10Uitpakken 10Plaatsing 11Lucht afvoer / toevoer 12Aansluiting op de luchtafvoer 12Elektrische aansluiting 14Voor het in gebruik nemen van de droogkast 15Werking 16Het ophangen van de kledingstukken 16Gebruikerstips 16Luchtstroming 16Droogprogramma’s 17Kindervergrendeling 18Starten van een automatisch programma 19Starten van een handmatig programma 19Tips 20Instellen van de droogprogramma’s 21Programma modus 21Parameter lijst 22Aanpassing 24Procedure 25Instellen op de fabrieksinstelling 25Zorg 26Reiniging 26Onderhoud 26Vervanging onderdelen 26Thermische zekering 27Probleemoplossen 28Techniche gegevens 29Energieverbruik en droogtijden 29

4Deze droogkast voldoet volledig aan de veiligheidseisen. Onjuist gebruik kan echter leiden tot persoonlijk letel en schade aan voorwerpen.Deze adviezen voor een veilige werking zijn samengesteld om onjuist gebruik en onnodig risico te vermijden en moeten worden gelezen voor de installatie en ingebruikname van de droogkast.BELANGRIJKE INFORMATIE VOOR DE VEILIGHEID WAARSCHUWING: Dit apparaat is bestemd voor het drogen van textiel dat gewassen is in water.Bepalingen voor plaatsing in landen van de EUDe droogkast mag gebruikt worden door kinderen, ouder dan acht jaar en door personen (met inbegrip van kinderen) met een handicap of met verminderde vermogens of onvoldoende ervaring en kennis, indien deze personen steeds onder toezicht staan en aanwijzingen krijgen voor een veilig gebruik van het apparaat en de risico’s van het gebruik hebben begrepen.

Kinderen mogen niet met het apparaat spelen.Bepalingen voor plaatsing in landen buiten de EU Het apparaat is niet bestemd voor gebruik door personen (met inbegrip van kinderen) met een handicap of met verminderde lichamelijke of geestelijke vermogens of met onvoldoende ervaring en kennis. Deze personen mogen het apparaat alleen gebruiken onder toezicht en als ze aanwijzingen hebben gekregen over het gebruik van het apparaat van personen, die verantwoordelijk zijn voor hun veiligheid.

5Houd kinderen onder toezicht, als ze zich in de buurt van het apparaat bevinden en voorkom, dat ze met het apparaat spelen.Bepalingen voor plaatsing overalPlaats de droogkast binnenshuis.Een beschadigde aansluitkabel moet meteen worden vervangen; dit mag alleen gebeuren door de fabrikant of door een erkende service monteur of een ander deskundig opgeleid persoon, aangezien zo’n werkzaamheid gevaar kan opleveren.Neem de Asko aanwijzingen voor reparatie en vervanging van onderdelen in acht.

6VERPAKKINGSMATERIALENDe verpakking die de droogkast beschermt tegen schade tijdens het vervoer is gekozen met zorg voor het milieu in het achterhoofd en is daarom recyclebaar.Verpakking die terugkeert in de materiele kringloop betekent een vermindering van het verbruik van grondstoff en en een kleinere hoeveelheid afval.MILIEU-VRIENDELIJK AFDANKEN VAN EEN OUDE DROOGKASTAls de droogkast het einde van zijn levensduur heeft bereikt, moet hij voor recycling ingeleverd worden.Veel onderdelen kunnen worden hergebruikt, maar de kast bevat ook materiaal dat correct moet worden behandeld.Doe de droogkast of delen ervan daarom nooit weg als normaal huishoudelijk afval, aangezien dit kan leiden tot gezondheidsrisico’s en schade aan het milieu.Breng in plaats daarvan de afgedankte droogkast naar een recycle punt.

8De droogkast is uitgerust met vier automatische programma’s en vier handmatige programma’s voor verschillende soorten kledingstukken. Deze programma’s worden ingesteld via de programmeermenu’s met de knoppen op het menupaneel. Verschillende talen kunnen worden ingesteld.TOETSENAAN/UITSTART start en STOP stopt het programma.OK bevestigt de keuze PIJL OMHOOG, verhoogt de waarde trapsgewijs in één richting door de programma’s.PIJL OMLAAG, verlaagt de waarde trapsgewijs in één richting door de programma’s.DISPLAYHet display heeft twee rijen met 6 symbolen op elke rij. Tijdens het droogproces worden de geselecteerde droogprogramma’s en een voortgangsbalk weergegeven die aangeeft dat het proces in gang is.BEDIENINGSPANEEL

9Taal symbool Display taal0 Engels1 Zweeds2 Noors3 Deens4 Fins5 Italiaans6 Frans7 Duits8 Spaans9 Portugees10 NederlandsTAALDe volgende talen zijn beschikbaar: Engels, Zweeds, Noors, Deens, Fins, Italiaans, Frans, Duits, Portugees en Nederlands.SETTING1 De droogkast moet uitgeschakeld zijn. De AAN/UIT schakelaar is uitgeschakeld. Het display brandt niet.2 Druk tegelijkertijd op de toetsen PIJL OMHOOG en PIJL OMLAAG en zet dan de AAN/UIT schakelaar “AAN”. Het display licht op en de ”P 105” parameter voor de taalinstelling knippert op de bovenste rij. Als een andere waarde wordt weergegeven, gebruik dan de toetsen PIJL OMHOOG of PIJL OMLAAG om de juiste parameter weer te kiezen.3 Druk op START/STOP om te bevestigen. De talen hebben een nummeringssysteem, zoals weergegeven in de onderstaande lijst. 4 Ga naar de gewenste taal met de PIJL OMHOOG – OMLAAG toetsen.

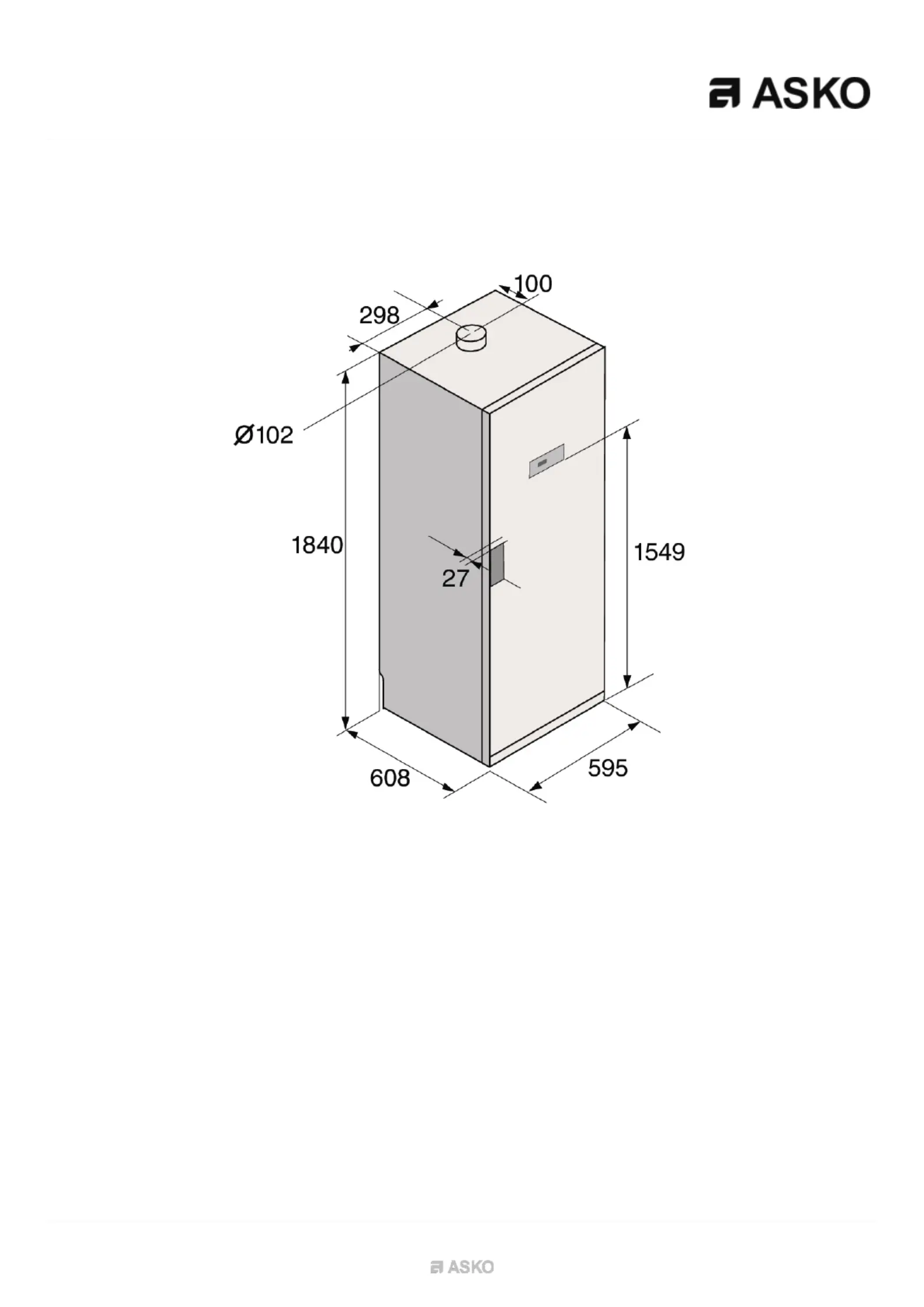

A59529810060863510 Als u de droogkast wilt aansluiten op het luchtafvoersysteem, moet zo’n aansluiting aanwezig zijn in de ruimte, waar het apparaat wordt geplaatst. Ook moet tenminste 2 meter van het bovendeel van de droogkast een geaard stopcontact aanwezig zijn. Het stopcontact moet zodanig zijn aangebracht dat een verlengsnoer niet nodig is. Het stopcontact moet gemakkelijk bereikbaar zijn, ook nadat de droogkast geplaatst en aangesloten is. Gelieve deze procedure in acht te nemen, ook als de droogkast in een inbouwelement of op een andere manier is geplaatst. Zie het hoofdstuk »Aansluiting op het elektriciteitsnet«. De bodem, waar de droogkast wordt opgesteld moet een gewicht van tenminste 60 kg kunnen dragen.

 De bodem moet vlak zijn met een helling onder de kast van ten hoogste 2,5 cm. De droogkast is bestemd voor plaatsing in een gesloten ruimte met een minimum temperatuur van 0 °C. De droogkast mag niet worden geplaatst in een ruimte die gereinigd wordt met een hogedruk reiniger.PLAATSING VAN DE DROOGKASTAfmetingen in mmDésignation de la cabineHauteur A en mmDC7774V 1700DC7784V 1840

11Lucht stabilisator (1) Slang (1) Halsaansluiting (1) Bevestigingsschroef voor de aansluiting (2)Afdekdop, wit (4) voor de verstelbare pootjesNimbussleutel (1)UITPAKKEN______________________________________OPMERKING: De droogkast moet voorzichtig worden behandeld, zolang hij op de pallet staat. KANTELGEVAAR!______________________________________Controleer of het product niet beschadigd is tijdens het transport. Iedere beschadiging moet binnen 7 dagen aan de dealer worden gerapporteerd.___________________________________________________________________________Controleer na het uitpakken of het product geen gebreken vertoont.

Defecten en missende onderdelen moeten onmiddellijk worden gemeld aan de verkoper._____________________________________Zorg ervoor dat alle voorzieningen voor transportbeveiliging zijn verwijderd._____________________________________Verpakkingsmateriaal zoals plastic en schuimplastic moeten buiten het bereik van kinderen worden gehouden. _____________________________________Het complete product omvat: De droogkast met geinstalleerde ventilatie eenheid Montage kit GebruikershandleidingMontage kit- voor de droogkast - voor muurbevestigingSchroef TRX 5x70 verzinkt (2) Muurplug (2)Afdekdop, wit (2)Ring NB 5x25 (2)INSTALLATIE

2134DDDDD12VERANDERING VAN DE OPENINGSRICHTING VAN DE DEURDe onderstaande fi guren tonen de openingsrichting van de deur van opening naar rechts (scharnieren aan de rechterkant) naar opening naar links (scharnieren aan de linkerkant).Set voor verandering openingsrichting deurAls u de openingsrichting van de deur wilt wijzigen, moet u een set bestellen bij de leverancier van de machine. De set bevat een nieuw bovenste scharnier, omdat de linker en rechter scharnier niet uitwisselbaar zijn.

De set bevat ook een besturingskabel voor installatie in de deur, samen met de juiste bus voor het scharnier.porte avec la rondelle de charnière associée.1 Verwijder het deksel aan de bovenkant van de droogkast dat op de met de pijltjes aangegeven plaatsen bevestigd is met schroeven.2 Verwijder het beschermdek-seltje (1) van het bovenste scharnier en maak de con-trolekabel vrij (2).3 Koppel de controlekabel los van de ventilator met de snelle connector (3) en trek de kabel door de opening (4).Leg de droogkast voorzichting op de achterzijdeVentilator

6513Trek aan het bovenste scharnier, zodat de pin van het scharnier vrijkomt.4 Draai de pen van het onderste scharnier los. Til de deur enigszins omhoog van de onderste rand en neem hem uit het bovenste scharnier, zodat de pin van de scharnier zichtbaar wordt. De pin heeft een gleuf voor de controleka-bel.5 Trek voorzichtig de controlekabel (6) uit de gleuf in de pin van het scharnier.6 De deur samen met de controleka-bel zijn nu vrij en kunnen weggezet worden.

78147 Neem het bovenste scharnier (7) met het plaatje (8) af. Leg het scharnier weg.8 Plaats het nieuwe scharnier aan de andere kant van het apparaat en verplaats het plaatje naar de andere kant. Het scharnier is een deel van de set voor verandering van de openingrichting van de deur die u kunt bestellen bij uw leveran-cier van de droogkast.

1112109159 Leg de deur op het be-schermende oppervlak dat de deur beschermt tegen beschadigingen, zodat de binnenzijde naar boven is gekeerd.10 Neem de binnenplaat (9) met de magneet-band weg, opgehangen aan de deur, gebruik handschoenen. De schroeven bevinden zich onder de magneet-band. Verwijder de isolatie (10). 11 Verwijder en verplaats de versterk-ingsplaat en de bus van het onderste scharnier (11) aan de andere kant op de deur.12 Ontkoppel de bestaande controle-kabel van het bedieningspaneel en trek hem door de pin (bus) van het scharnier (12). Leg de kabel weg, want u heeft in de set voor verander-ing van de deurrichting een nieuwe kabel ontvangen.

Installeer de nieuwe kabel aan de an-dere kant - druk hem stevig in het gat en sluit de kabel aan op de aansluit-ing op het bedieningspaneel.13 Verplaats de isolatie, de binnenplaat en de magneetbanden en, indien nodig de ophanging en bevestig deze terug.Hernieuwde aansluiting in de deur

13141614 Leid de controlekabel door de groef in de uitsparing in het nieuwe bovenste scharnier en druk de deur op de pen van het scharnier.15 Plaats de pen van ht onder-ste scharnier.Overtuig u ervan dat de pen goed is vastgezet.16 Sluit het bedieningspaneel (13) aan op de connector op het bovenste deel van de droog-kast. 17 Bevestig opnieuw het deksel van de droogkast dat u verwij-derde in de eerste fase. Plaats de deur in de juiste positie op de kastNieuw scharnierVentilatorTrek de controlekabel door de openingZet de droogkast rechtop.19 Zet hem op zijn plaats en bevestig hem aan de wand.Verplaatsing van de deurhendel18 Verplaats de hendel (14) naar de andere kant. Dicht de gaten die nu niet meer nodig zijn.

De dopjes voor de gaten bevinden zich in de set voor verandering van de openingrichting van de deur._____________________________ LET OPGebruik de droogkast niet als deze niet aan de wand bevestigd is. Hij na naar voren kantelen.____________________________________

17893264751. Voorgeboorde gaten2. Plastic plug3. Muur achter de droogkast4. Bevestigingsschroeven5. Sluitring6. Achterwand van de droogkast7. Afsluitdop8. Waterpas9. AfsluitdopPLAATSING______________________________________De droogkast is slechts bestemd voor gebruik binnenshuis op een droge plaats.______________________________________Plaats de droogkast niet op een plaats met een hogedrukreinigingsinstallatie.______________________________________NIVELLERINGDe droogkast moet rechtop staan op een vlakke ondergrond en moet op alle vier de poten staan. Gebruik de nimbussleutel om de pootjes af te stellen van binnen uit de kast.

Druk de vier afdekdoppen stevig in de gaten.MUURBEVESTIGINGDe kast moet tegen de muur worden bevestigd om kantelen te voorkomen.1 Open de deur, schuif het bovenste ophanggedeelte uit en boor 8 mm gaten in de muur door de twee voorgeboorde gaten in de achterkant van de droogkast.2IDoe de plastic pluggen in de muur. Doe de schroeven in de sluitringen, zoals aangegeven. Druk de afdekdoppen stevig in de gaten. De schroeven bevinden zich in de montage kit.______________________________________WAARSCHUWING: De droogkast mag niet gebruikt worden als hij niet aan de muur is bevestigd vanwege het gevaar van kantelen.______________________________________1

18LUCHT AFVOER / TOEVOERAls de kast aanstaat wordt per uur 45 m³ vochtige lucht afgevoerd. Daarom moet ook lucht aangevoerd worden om de vochtige afgevoerde lucht te vervangen. AANSLUITING OP DE LUCHTAFVOERDe droogkast is standaard uitgevoerd met een aansluiting met een ventilatie eenheid voor luchtafvoer.De droogkast kan op twee manieren met een afvoer worden verbonden, of met een lucht stabilisator of met een permanente aansluiting op een mechanische ventilatie eenheid voor de luchtafvoer.Als de droogkast is aangesloten op een bestaand ventilatiesysteem moet altijd een luchtstabilisator worden gebruikt, zodat de algemene ventilatie in de ruimte niet beinvloed wordt.

Een permanente bevestiging moet alleen worden gebruikt als een afzonderlijke luchtuitlaat naar de kast is geleid, waardoor de luchtstroom door de luchtuitlaat aangepast is op 45 m3 per uur.De droogkast is getest en af fabriek ingericht voor een aansluiting met een lucht stabilisator.Plaats de bijgeleverde halsaansluiting over het gat bovenin de kast, plaats de schroeven en zet de hals vast.

19PERMANENTE BEVESTIGING OP EEN MECHANISCHE VENTILATIE EENHEID VOOR LUCHTAFVOERAls de kast permanent is aangesloten op een ventilatie eenheid, wordt de hele ruimte geventileerd door de droogkast.Koppel de slang aan de adapter tussen de slang en het ventilatiekanaal._______________________________De adapter is niet bijgeleverd._______________________________ De lucht invoer mag niet geblokkeerd zijn._______________________________1. Adapter2. Slang3. Halsaansluiting123Vochtige lucht uitLucht invoer321Lucht invoerVochtige lucht uitMET LUCHTSTABILISATORPlaats de buigzame slang op de halsaansluiting. Bevestig het andere einde van de slang aan de luchtstabilisator en zet deze dan vast op de luchtafvoer in de ruimte. ______________________________Zorg ervoor dat de luchtinvoer niet geblokkeerd is.

20______________________________________De droogkast mag alleen worden aangesloten met de bijgeleverde aansluitkabel op een geaard stopcontact dus niet met een permanente draadaansluiting. ______________________________________Het stopcontact moet zodanig zijn aangebracht dat de stekker indien nodig gemakkelijk uittrekbaar is. ______________________________________Controleer of de aansluitspanning overeenkomt met de gegevens op het typeplaatje en dat het netsnoer correct is geaard volgens de huidige normen. Wij raden aan om het netsnoer aan te sluiten met een reststroom apparaat (RSA). ______________________________________De droger moet aangesloten zijn op een speciaal circuit. ______________________________________Sluit de droogkast niet aan op het net met een verlengsnoer, aangezien de veiligheid niet kan worden gegarandeerd (gevaar van oververhitting).

____________________________________________________________________________De elektrische aansluiting van het apparaat moet in overeenstemming zijn met de van toepassingzijnde veiligheidsvoorschriften. ______________________________________De fabrikant is niet aansprakelijk voor een elektrische aansluiting die niet uitgevoerd is zoals omschreven in deze gebruikershandleiding. ______________________________________Als het netsnoer om welke reden dan ook is beschadigd, moet deze vervangen worden. Een origineel onderdeel kan worden verkregen bij de verkoper van de kast. Een vervangend snoer mag alleen door een gekwalifi ceerde elektricien worden geïnstalleerd. WAARSCHUWING. Een beschadigd snoer mag alleen worden vervangen door een speciaal snoer van hetzelfde type (bestel het bij de Asko-afdeling reserveonderdelen).

Om veiligheidsredenen mag het snoer alleen worden vervangen door een gekwalifi ceerd elektricien of een servicetechnicus van Asko. ______________________________________ELEKTRISCHE AANSLUITINGDe droogkast moet worden aangesloten op 230 V enkelfasig 50-60 Hz met een geaarde wandcontactdoos.

21______________________________________Lees voor het in gebruik nemen van de droogkast deze gebruiksaanwijzing aandachtig door.______________________________________VOOR HET IN GEBRUIK NEMEN VAN DE DROOGKAST______________________________________WAARSCHUWING: Lees voor het gebruik van de droogkast de veiligheidsinstructies op pagina 4.______________________________________1 Controleer of de kast stevig aan de muur bevestigd is. Zie pagina 10.2 Controleer of alle verpakkingsmateriaal verwijderd is.3 Gebruik een mild reinigingsmiddel en warm water om de binnen en buitenkast van de droogkast te reinigen. Zie ook het hoofdstuk “Zorg”, verder in in de handleiding.

22HET OPHANGEN VAN DE KLEDINGSTUKKENEr bevinden zich drie sets hangers in de kast. Iedere set heeft een aantal geleiders voor het ophangen van de te drogen kledingstukken, zoals hieronder wordt omschreven. Deze manieren van drogen zijn het meest effi ciënte.  Hang de kledingstukken in de droogkast afhankelijk van de benodigde ruimte en niet afhankelijk van hun gewicht.  Leg voor een eff ectief drogen geen kledingstukken plat op het bovenste hanggedeelte.  Hang langere kledingstukken dichter tegen de wand en kortere kleding meer naar het midden van de kast, dit geeft het beste droogresultaat.  Klap de onderste twee hanggedeelten op als lange kledingstukken moet worden gedroogd.  Hang handschoenen, mutsen, sjaals en soortgelijke items aan de binnenkant van de deur.  Trek de hangerhaken in het bovenste hanggedeelte uit zodat het wasgoed gemakkelijker opgehangen kan worden.

Duw ze weer terug als ze niet worden gebruikt.  Overlaad de droogkast niet, anders kan het wasgoed kreuken en niet gelijkmatig drogen, laat als het enigszins mogelijk is ruimte tussen de kledingstukken.  Als het gevaar bestaat dat kledingstukken kleur afgeven laat dan ruimte er omheen.  De kleerhanger beugels kunnen op de hangerhaken worden geplaatst zodat een overhemd, jurk of vergelijkbaar kledingstuk eenvoudig in de kast opgehangen kan worden.  Voor het beste droogresultaat schoenen & laarzen op schoenenrek plaatsen. GEBRUIKERSTIPS Volg altijd de wasinstructies op op de gegeven kledingstukken.  Als een conditioner of antistatisch product wordt gebruikt, moeten de instructies van de fabrikant van het product worden opgevolgd.  Verwijder het wasgoed dat al droog is. Dit verkort de droogtijd voor de overige was. LUCHTSTROMINGDe fi guur toont de luchtstroming in de droogkast.

23DROOGPROGRAMMA’STDeze droogkast is uitgerust met automatische en handmatige programma’s voor een effi ciënt drogen van verschillende soorten textiel. Automatische programma’s schakelen het droogproces automatisch uit als de kledingstukken droog zijn. Gedurende de laatste 10 minuten is de verwarming uitgeschakelt, terwijl de ventilator de kleding afkoelt (afkoelperiode).Handmatige tijd-gecontroleerde programma’s stoppen na het verstrijken van een vooingestelde tijd. Ook hier vindt afkoelen plaats gedurende de laatste 10 minuten van de droogtijd.AUTOMATISCHE PROGRAMMA’S Aut 40° Normaal droog. Wordt gebruikt voor het drogen van stoff en met een normale dikte. Aut 40° Extra droog. Wordt gebruikt voor dikkere stoff en, diepte drogen. Aut 60° Normaal droog. Wordt gebruikt voor het drogen van stoff en met een normale dikte.  Aut 60° Extra dry.

Wordt gebruikt voor dikkere stoff en, diepte drogen.40° or 60° wordt gekozen aan de hand van de wasinstructies op de kleding.HANDMATIGE PROGRAMMA’S Man 30°. Een tijd-gecontroleerd droogprogramma dat gekozen wordt voor gevoelige stoff en die niet mogen worden blootgesteld aan temperaturen, hoger dan 30°. Man 40°. Als boven, maar met een iets hogere toegestane droogtemperatuur. Man 60°. Als boven, maar hier kan het textiel gedroogd worden op een temperatuur van max. 60°. Man --.

Dit is een zeer energie-effi ciënt droogprogramma- droogprogramma zonder warmte, waarbij het wasgoed alleen gedroogd wordt door de ventilator.30°, 40° or 60° wordt gekozen aan de hand van de wasinstructies op de kleding.______________________________________OPMERKING: Het is bij de keuze van een droogprogramma erg belangrijk de wasinstructies die van toepassing zijn voor de verschillende soorten textiel strikt op te volgen.______________________________________

24KINDERVERGRENDELINGOm ervoor te zorgen dat het droogproces niet per ongeluk wordt onderbroken kan een kindervergrendeling worden geactiveerd.FUNCTIE VAN DE KINDERVERGRENDELINGDe activeringstoetsen moeten tenminste 3 seconden worden ingedrukt (de vertragingstijd).ACTIVERING / DEACTIVERING VAN HET KINDERSLOTDe kindervergrendeling wordt in en uitgeschakeld met de parameter, beschreven op pagina 21. Als de toets is geactiveerd, verschijnt op het display het symbool van een klok.

25STARTEN VAN EEN AUTOMATISCH PROGRAMMAStart de droogkast door op de AAN/UIT toets te drukken. Het display licht op en geeft het laatst gebruikte programma weer. Ex. AUT 40° Normaal droog De text knippert. Als dit OK is – druk OK, het proces begint. of kies een ander programma met PIJL OMHOOG PIJL OMLAAG + OK, het proces begint.STARTEN VAN EEN HANDMATIG PROGRAMMAZet de droogkast aan door op de AAN/UIT toets te drukken.Het display licht op en geeft het laatst gebruikte programma weer.Ex. MAN 40° De text knippert. Als OK – druk op OK de default of laatst gebruikte droogtijd knippert,Ex. 2:30 (twee uur en dertig minuten) Als OK – druk op OK het programma start meteen. In dit geval het handmatig programma 40° programma, de droogtijd wordt afgeteld vanaf 2 1/5 uur.

of kies een ander programma met PIJL OMHOOG (langere droogtijd) PIJL OMLAAG (kortere droogtijd) + OK het programma start met het handmatige 40° programma met een nieuwe droogtijd.Een ander handmatig droogprogramma wordt op dezelfde manier gekozen als hierboven omschreven.Als een kinderslot actief is, houd deze toets dan tenminste 3 seconden ingedrukt.FABRIEKSINSTELLINGEN VAN DROOGTIJDEN VOOR HANDMATIGE PROGRAMMA’S Hand 30° 2:30 (twee uur, 30 minuten)Hand 40° 2:30Hand 60° 2:30

26TIPS Als u een fout maakt of niet goed weet waar u bent, kunt u altijd op AAN/UIT drukken en het droogprogramma opnieuw kiezen. Als de deur openstaat terwijl u het programma start met de OK toets wordt op het display ‘DEUR SLUITEN’ weergegeven. Sluit de deur en het gekozen droogprogramma zal starten. Het geanimeerde symbool (balk) aan de linkerzijde van het display geeft het verloop van het droogproces weer. Als het droogproces afgelopen is, knippert het opschrift “EINDE” Als u daarna op STOP toets drukt of de deur opendoet, zal het huidige programma stoppen en op het display verschijnt het laatst gebruikte programma. NB: In de standby stand gaat de verlichting van het display na 15 minuten uit en licht daarna weer op als een van de toetsen op het bedieningspaneel geactiveerd wordt of als de deur wordt geopend. Druk om het droogproces dat in werking is op de toets STOP.

 Als de deur wordt geopend tijdens het droogproces zal de ventilator nog 5 minuten werken.Op het display verschijnt het opschrift “DEUR SLUITEN” en het aftellen van een 5 minuten durende pauze periode begint. Als de deur wordt gesloten binnen deze periode van 5 minuten zal het droogproces opnieuw starten. Als de deur open wordt gesloten zal het droogproces na 5 minuten stoppen en moet daarna met de hand opnieuw worden gestart. Druk op STOP als u het droogproces onmiddellijk wilt stoppen zonder een pauze van 5 minuten.

27Druk voor optimalisering van de automatische droogprogramma’s op de toetsen op het bedieningspaneel als de droogkast in de programmeringsmodus staat.Aanpassingen dienen te worden gemaakt als u ontdekt dathet wasgoed niet goed drooghet wasgoed te droog is – te lange droogtijdPROGRAMMA MODUS1 Zorg ervoor dat de hoofdschakelaar AAN/UIT van de droogkast uitstaat en de droogkast uitgeschakeld is. Het display is onverlicht.2 Houd de toetsen PIJLOMHOOG en PIJL OMLAAG tegelijkertijd ingedrukt en schakel vervolgens de AAN/UIT toets in de “AAN” stand. Het display licht op en het knipperende opschrift “P105” verschijnt dat het de eerste instellingsparameter is van de onderstaande lijst. Kies daarna de relevante parameter met de pijltoetsen, bevestigd met OK.3 Druk om terug te keren naar de werking modus op PIJL OMLAAG en dan op OK.INSTELLEN VAN DE DROOGPROGRAMMA’S

sensor en een tijdfactor.De automatische programma’s stoppen automatisch als de was droog.Voor de vaststelling dat de was droog is wordt de werkelijke uitlaat temperatuur vergeleken met de parameter P2014 voor 40° programma’s en P2024 voor 60° programma’s.Voor Aut 40° Extra, is ook een extra droogtijd toegevoegd overeenkomstig parameter P2015.Voor Aut 60° Extra, is ook een extra droogtijd toegevoegd overeenkomstig parameter P2025.Het zijn voornamelijk deze vier parameters die zijn aangepast om de droogprocessen van de automatische programma’s te optimaliseren.Aut 40° Normaal en Aut 40° Extra worden aangepast met parameter P2014.Aut 40° Extra wordt aanvullend aangepast met parameter P2015 (extra droogtijd).Aut 60° Normaal en Aut 60° Extra worden aangepast met parameter P2024.Aut 60° Extra wordt aanvullend aangepast met parameter P2025 (extra droogtijd).Als wordt vastgesteld dat het wasgoed niet voldoende droogt moet de parameter worden verhoogd.Als wordt vastgesteld dat het wasgoed te droog wordt, moet de parameter worden verlaagd.Droogprocessen moet altijd worden geoptimaliseerd in kleine stappen door de betreff ende parameter 1- 2 eenheden te verhogen of te verlagen.

31PROCEDUREDe instellingen van de parameters overeenkomstig de lijst op pagina 21 worden op de:volgende wijze weergegeven, bijv. P2014, de ingestelde waarde van de parameter wordt dan in de onderste rij weergegeven. 1 Ga naar programma modus, Zie pagina 20.2 Ga door naar de relevante parameter door herhaaldelijk op de toets PIJL OMHOOG of PIJL OMLAAG te drukken. Als je te ver gaat, ga dan gewoon verder totdat het display de juiste parameter aangeeft. 3 Als de juiste parameter wordt aangegeven, bijv. “P 2012”, druk dan op OK om te bevestigen. De rij zal dan knipperen met de ingestelde waarde van de parameter.4 Verhoog of verlaag de waarde door op de toetsen PIJL OMHOOG of PIJL OMLAAG te drukken.5 Druk om de ingestelde waarde op te slaan op OK.6 Druk om naar de werkstand terug te keren op toets PIJL OMLAAG en dan op STOP.

INSTELLEN OP DE FABRIEKSINSTELLING1 Ga naar de programmeringsmodus, zoals aangegeven op pagina 20.2 Houd de toetsen PIJL OMHOOG en PIJL OMLAAG tegelijkertijd ingedrukt en druk op OK.De fabrieksinstellingen worden nu opgeslagen en het display geeft het laatst gebruikte programma weer.

32DC 7784VERVANGING ONDERDELENAls de aansluitkabel om een of andere reden beschadigd raakt, moet deze worden vervangen. Het originele onderdeel is verkrijgbaar bij de verkoper van de kast. ______________________________________OPMERKING: Vervanging van het snoer mag alleen door een gekwalifi ceerde elektricien worden uitgevoerd.OPMERKING Reinig de droogkast niet met een hogedrukreiniger.______________________________________REINIGING______________________________________OPMERKING: Hogedrukreiniging mag niet worden gebruikt.______________________________________De wanden van de kast moeten worden gereinigd met een milde zeepoplossing en een vochtige doek. Stof hoopt zich in de regel op rond de luchtinvoer onder de kast en boven op de kast.

Dit kan storing in de werkin veroorzaken, wat kan leiden tot onderbrekingen in de werking.Om dit te vermijden moet de luchtinvoer en de bovenkant van de kast tenminste een keer per jaar gestofzuigd worden, afhankelijk van de omgeving waarin de kast zijn bevindt. ONDERHOUDVoordat u contact opneemt met de servicedienst, moet u eerst de naam, artikel nummer en serienummer van de droogkast weten.Deze informatie bevindt zich op het typeplaatje binnen in de kast. Typeplaatje (binnenin)Naam van de droogkast ArtikelnummerSerienummer (12 cijfers)Typeplaatje van de kast DC 7784ZORG

33De kast is uitgerust met een thermische zekering die automatisch wordt gereset als de temperatuur in de kast naar een aanvaardbaar niveau is gedaald. De reset vertraging varieert tussen 10 en 15 minuten nadat de thermische zekering werd uitgeschakeld.De kast kan niet opnieuw worden gestart als de themische zekering is uitgeschakeld. Als dit gebeurt, wacht dan altijd 15 minuten en probeer dan de kast opnieuw te starten voordat je de fout meldt.Neem bij herhaaldelijke uitschakeling contact op met de leverancier.THERMISCHE ZEKERING

34PROBLEEMOPLOSSENHOE TE HANDELEN BIJ KLEINE FOUTENProbleem Wat kun je doenDe droogkast werkt niet. 1. Controleer of de aansluitkabel in het stopcontact zit.2. Controleer of geen zekering is doorgeslagen.3. Heb je de starttoets wel ingedrukt?4. Is de deur gesloten?Het display geeft een alarm/fout code weer.Dit mag normaal niet voorkomen, maar als een alarm/fout code op het display verschijnt, probeer dan eerst het alarm te resetten door de START/STOP toets 5 sec. ingedrukt te houden. Als het probleem blijft moet een servicemonteur geroepen worden.Drogen duurt te lang. 1. Controleer of het juiste programma is gekozen voor het soort wasgoed.2. Controleer of de was niet te nat is (slecht gecentrifugeerd).3. Controleer of niet te veel wasgoed is opgehangen.Het wasgoed wordt niet droog.1. Controleer of het juiste programma is gekozen voor het soort wasgoed.2.

Controleer of niet te veel wasgoed is opgehangen.3. Pas de parameters 2014, 2015, 2024 en 2025 aan overeenkomstig het hoofdstuk “Instelling droogprogramma“.De afdichtstrip van de deur sluit niet goed. De deur staat op een kier.Controleer met een waterpas of de kast recht staat. Stel indien nodig de verstelbare pootjes opnieuw in.

35TECHNICHE GEGEVENSFABRIEKSSTANDAARDZie typeplaatje kast.BEDRADINGSSCHEMABedradingsschema kan worden besteld bij de fabrikant.TYPEPLAATJEZie pagina 32.Capaciteit: 4 kg wasgoed (katoen)Verdampingsgraad: 17 g/minElectriciteitsaansluiting: Enkelfasig 220 - 230 V,50-60 HzZekering: 10 AMotor: 35 WVerwarmingselement: 1500 WThermische zekering: JaVentilator capaciteit: 180 m³/uurOphang lengte: 16 meterDimensies DC7774: Hoogte 1700 mm 1715 mm Inclusief scharnier Breedte 595 mmDiepte 608 mm 635 mm Inclusief deurklinkDimensies DC7784: Hoogte 1840 mm 1855 mm Inclusief scharnier Breedte 595 mmDiepte 608 mm 635 mm Inclusief deurklinkGewicht DC7774: ~58 kgGewichtt DC7784: ~62 kgGeluidsniveau: max 60 dB(A)ENERGIEVERBRUIK EN DROOGTIJDENDroogtijden voor gecentrifugeerde was *Instelling Energieverbruik DroogtijdAut 40° 0.60 kWh/kg wasgoed 2 uur 45 minAut 60° 0.62 kWh/kg wasgoed 2 hour* De aangegeven waarden zijn van toepassing op een droogkast met een aangesloten lucht stabilisator.
