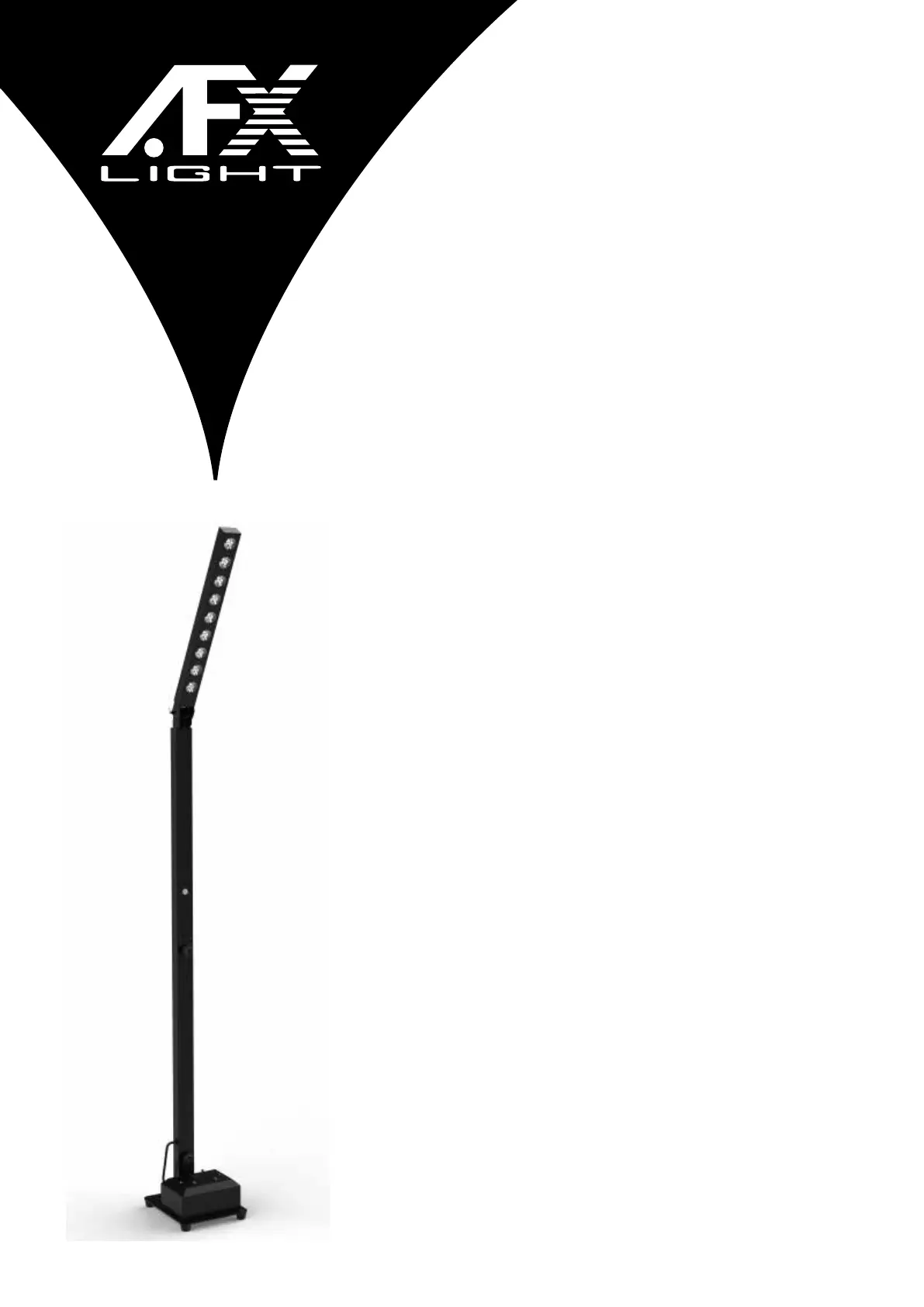

AFX MASTBAR-BAT Handleiding

NL25www. afx-light. comHANDLEIDINGVERKLARING VAN DE TEKENSDe driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie). Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van het apparaat. Elektrische veiligheidsklasse I - alleen op een stopcontact met randaarde aansluitenHet apparaat voldoet aan de CE-normenAlleen voor gebruik binnenshuis0. 5mMinimale afstand tussen het apparaat en andere objectenStaar niet in de lichtstraalLET OPNIET DE BEHUIZING OPENENGEVAAR VOOR ELECTRISCHE SCHOKKENLees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installatie, ge-bruik en onderhoud van dit toestel. VEILIGHEIDSINSTRUCTIES• Lees deze handleiding zorgvuldig door, want ze bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van dit product.

• Bewaar deze handleiding voor toekomstig gebruik. Als u het apparaat aan een andere gebruiker verkoopt, zorg er dan voor dat hij/zij ook deze handleiding ontvangt. • Zorg er altijd voor dat u op de juiste spanning aansluit en dat de spanning waarop u aansluit niet hoger is dan de spanning die op de onderkant van het apparaat staat aangegeven. • Dit product is een Klasse I product en mag alleen worden aangesloten op een geaard stopcontact. • Dit product is alleen bestemd voor gebruik binnenshuis. • Stel de armatuur niet bloot aan regen of vocht om het risico op brand of elektrische schokken te beperken. Zorg ervoor dat er zich tijdens het gebruik geen brandbare materialen in de buurt van het apparaat bevinden. • Het apparaat moet worden geïnstalleerd op een plek met voldoende ventilatie en ten minste 50 cm van aangrenzende oppervlakken.

Zorg ervoor dat de ventilatiesleuven niet worden geblok-keerd. • De minimale afstand van het deel van de armatuur of lamp tot het verlichte object is 0,5 m. • De maximale omgevingstemperatuur (Ta) is 40°C.

Gebruik de armatuur niet bij hogere tempe-raturen. • De oppervlaktetemperatuur van de armatuur kan oplopen tot 60°C. Raak de behuizing NIET met blote handen aan tijdens het gebruik. Schakel de stroom uit en laat de armatuur ongeveer 15 minuten afkoelen voordat u deze vervangt of onderhoudt. • Gebruik de armatuur niet langer dan 10 uur onafgebroken. • Stop onmiddellijk met het gebruik van het apparaat in het geval van een ernstig functionerings-probleem. Probeer de unit nooit zelf te repareren. Reparaties door ongekwaliceerd personeel kunnen leiden tot schade of storingen. Neem contact op met het dichtstbijzijnde erkende ser-vicecentrum. Gebruik altijd vervangende onderdelen van hetzelfde type. • Zorg ervoor dat het netsnoer nooit gekneld of beschadigd raakt. • Maak het netsnoer nooit los door aan het snoer te trekken of te rukken.

• Kijk niet rechtstreeks in de lichtbron als deze aan is, omdat dit een epileptische schok kan veroor-zaken bij gevoelige personen (vooral epileptici). • De lichtbron van deze armatuur is niet vervangbaar. Wanneer de lichtbron het einde van zijn levensduur bereikt, moet de hele armatuur worden vervangen. Dit product is niet bedoeld voor.

NL 26© Copyright LOTRONIC 2023huishoudelijk gebruik. • Als de externe exibele kabel of het snoer van deze armatuur beschadigd is, mag deze alleen wor-den vervangen door de fabrikant of zijn serviceagent of een vergelijkbaar gekwaliceerd persoon om gevaren te voorkomen. • De lenzen, behuizing of UV-lter moeten worden vervangen als ze zichtbaar beschadigd zijn. ONTKOPPELING VAN HET NETWanneer de HOOFDSTekker of een connector wordt gebruikt als uitschakelingsapparaat, moet het uitschakelingsapparaat gemakkelijk te bedienen blijven. DE BATTERIJ OPLADENSluit het apparaat aan op een geschikt stopcontact met de in de specicaties aangegeven span-ning. De ingebouwde batterij begint automatisch op te laden. Tijdens het opladen zal de LED voor het opladen van de batterij rood oplichten en uitgaan wanneer de batterij volledig is opgeladen. BELANGRIJKE OPMERKING OVER LITHIUM-ION-BATTERIJEN1.

Laad de batterij vóór het eerste gebruik zonder onderbreking volledig op. 2. Laad de batterij regelmatig op na elk gebruik. Wacht niet tot hij leeg is. 3. Laat de batterij niet volledig ontladen, want dan verliest hij 20% van zijn capaciteit of raakt hij zelfs volledig beschadigd. Als de spanning te laag is, worden de interne circuits niet gevoed en is het onmogelijk om de batterij op te laden. 4. Als je het apparaat lange tijd niet gebruikt, is het aanbevolen om het op te laden tot 40% van de capaciteit en om het eens per maand te controleren/op te laden. De levensduur van de batterij hangt af van het opvolgen van deze aanbevelingen. ** BATTERIJEN VALLEN NIET ONDER DE GARANTIE. We kunnen niet verantwoordelijk worden gehouden voor beschadigde batterijen als gevolg van het niet naleven van deze basisregels.

KABELCONNECTORENDe kabel moet een XLR stekker op één eind en een XLR contra op het andere eind hebben. DMX CONNECTOR CONFIGURATIEDe eindweerstand vermindert signaalfouten.

Om transmissie problemen en storingen te voorkomen is het aanbevolen een DMX signaal eindweerstand aan te sluiten. LET OPGeen contact maken tussen common en chassis massa. Indien de common op de massa aange-sloten is kan een aardlus ontstaan en het toestel werkt willekeurig. Controleer de kabels d. m. v. een ohmmeter om de polariteit te controleren en te waarborgen dat de pins niet op aarde aange-sloten of met elkaar kortgesloten zijn. ARMATUURKOPPELINGEen seriële datalink is nodig om een of meer armaturen aan te sturen met een DMX-512 control-ler of om twee of meer armaturen in gesynchroniseerde modus (master/slave) aan te sturen. Het gecombineerde aantal kanalen dat nodig is voor alle armaturen op een seriële datalink bepaalt het aantal armaturen dat de datalink kan ondersteunen. Belangrijk: Armaturen op een seriële/datalink moeten in één enkele lijn worden doorge-lust.

NL27www. afx-light. comDMX AANSLUITINGSluit het ene uiteinde van een XLR-kabel aan op de 3-pins XLR-plug van je controller en het andere uiteinde op de 3-pins XLR-contra van de armatuur. De kabel moet een tweeaderige afgeschermde kabel zijn met XLR in- en uitgangsconnectoren. KABELCONNECTORENDe bekabeling moet aan het ene uiteinde een mannelijke XLR-con-nector hebben en aan het andere uiteinde een vrouwelijke XLR-con-nector. Afsluiting vermindert signaalfouten. Om problemen met de signaaloverdracht en interferentie te voorkomen, is het altijd aan te raden een DMX-signaalafsluiting aan te sluiten. LET OPZorg dat er geen contact is tussen de common en de massa van de armatuur. Het aarden van de common kan een aardlus veroorzaken en uw armatuur kan onregelmatig presteren.

Test kabels met een ohm-meter om de juiste polariteit te controleren en om er zeker van te zijn dat de pinnen niet geaard zijn of kortgesloten met de afscherming of elkaar. FUNCTIES• DRAADLOZE DMX-functie wanneer aangesloten op een draadloos DMX-transmissiesysteem (bestelcode: WIDMX-T, afzonderlijk verkrijgbaar). Je kunt draadloze 2,4GHz-transmissie in-/uit-schakelen via het menu. Een pictogram in de linkerbovenhoek van het scherm geeft aan of de functie is ingeschakeld of niet. De frequentie van de draadloze zendontvanger kan via het menu worden geselecteerd. • WiFi-bediening via de LED LAMP-applicatie (voor Android 2. 3 en hoger, Apple iOS 4. 3 en hoger). • Statische kleurselectie (6 kleuren, dimwaarde 0-255) + stroboscoopfunctie (snelheid instelbaar 0-20).

• Macro kleur (6 kleurenmix): 16 kleuren om uit te kiezen• Kleurverloop (snelheid instelbaar 1-20)• Kleurensprong (snelheid instelbaar 1-20)• Rode, groene, blauwe, amberkleurige, witte of UV-stroboscoop (snelheid instelbaar 0-20)• Witbalansinstelling om de helderheid van de 6 kleuren aan te passen (heeft ook de functie om de stroom jn af te stellen), de waarde is (127-255)• Schermbeveiliging instellingen: kan worden ingesteld om het scherm de hele tijd aan te laten of automatisch de achtergrondverlichting uit te schakelen na 5 seconden, 10 seconden, 15 secon-den• Infrarood afstandsbediening: kan worden in- of uitgeschakeld via menu-instellingenFUNCTIES VAN DE TOETSENMENU: Hoofdmenufunctie selecteren / submenu verlatenUP: Vorige menu selecteren / waarde verhogenDOWN: Volgende menu selecteren / waarde verlagenENTER: De geselecteerde functie bevestigen / naar het volgende menu gaan.

NL29www. afx-light. com"2. WORK" (Hours) 001-999"3. SOFT" (Version) xxx"4. LEVEL" (Percent) 10-100CONTROLE DISPLAY3" OLed-display: toont menufuncties en parametersBEDIENINGAANZETTENHoud de MENU knop ingedrukt terwijl de machine uitgeschakeld is. Na 3 seconden licht het display op en wordt de machine ingeschakeld. Houd, terwijl de machine is ingeschakeld, de MENU knop 3 seconden ingedrukt. Het display gaat uit en de machine wordt uitgeschakeld. "CHOOSE PATTERN" Selecteer "Choose Pattern" en druk op de ENTER knop om te bevestigen. Op het scherm verschijnt het bijbehorende functiemenu. Bijvoorbeeld Statische kleur, Macro, Toon en Geluid. Gebruik de UP/DOWN-toetsen om tussen de functies te kiezen. Wanneer u op de knop ENTER drukt, gaat het scherm naar het volgende menu-item. Als u op de knop MENU drukt, keert u terug naar de vorige menustand.

De parameters worden automatisch opgeslagen na selectie. "User Settings" Selecteer "User Settings" (gebruikersinstellingen) en druk op de ENTER toets om te bevestigen. De display toont de kanaalopties. Gebruik de UP/DOWN-toetsen om "6Ch" (6-kanaals modus) of "10Ch" (10-kanaals modus) te selecteren. Als u nogmaals op de ENTER-toets drukt, schakelt het menu automatisch over naar de adresinstelmodus "DMX512". Gebruik de UP/DOWN-toetsen om de in te stellen adrescode te selecteren van 1 tot 512. Na de selectie worden de parameters auto-matisch opgeslagen. Druk nogmaals op ENTER om terug te keren naar het hoofd display. Wan-neer een DMX512-signaal wordt ontvangen, verschijnt "Connection" op het display. Wanneer het DMX512-signaal wordt verbroken, verschijnt "Disconnect" op het display. Als u op de knop ENTER of MENU drukt, keert het display terug naar de vorige menumodus.

Als u deze functie wilt gebruiken, raadpleegt u het volgende schema om de DMX512-adressen van de eerste 4 armaturen in te stellen:6CH mode: 1: A001, 2: A007, 3: A015, 4: A02210CH mode: 1: A001, 2: A011, 3: A023, 4: A035"Slave" modusSelecteer "Slave" en druk op de knop ENTER om te bevestigen. Het bericht "Slave Mode. " wordt weergegeven. Na selectie worden de parameters automatisch opgeslagen. Wanneer het hostsig-naal wordt ontvangen, geeft het display "Connection" weer. Als het hostsignaal wordt verbroken, geeft het display "Disconnect" weer. Als je op de ENTER- of MENU-toets drukt, keert het scherm terug naar de vorige menumodus. "System Settings" Selecteer "System Settings". Druk op de ENTER-toets om het volgende menu te openen. Gebruik de.

NL 30© Copyright LOTRONIC 2023toetsen OMHOOG/OMLAAG om de functie te selecteren die u wilt aanpassen. Druk op de ENTER- of MENU-toets. De display keert terug naar het menu op het vorige niveau. MASTER / SLAVE MODEAls er meerdere apparaten zijn aangesloten in de master/slave-modus, selecteert u "Slave" voor alle apparaten die na de master zijn aangesloten. Druk op ENTER om te bevestigen. "OK. " wordt weergegeven. Dit betekent dat de Slave-modus actief is. Na de selectie worden de parameters au-tomatisch opgeslagen. Als het mastersignaal is aangesloten, wordt "Connection" weergegeven op het scherm. Als het DMX512-signaal is losgekoppeld, wordt "Disconnect" op het scherm weergege-ven. Als u op ENTER of de knop MENU drukt, zal het scherm terugkeren naar het vorige menu. De eerste armatuur in de keten is de master, van waaruit alle prestatiemodi moeten worden geselec-teerd.

De slaves worden door de master aangestuurd om dezelfde acties uit te voeren. GEBRUIK VAN MEERDERE MASTBARSOm meer dan één apparaat te gebruiken dat op dezelfde manier wordt bestuurd (app, afstandsbe-diening, DMX), moet u één apparaat als “MASTER” selecteren. Zet de W-DMX-knop op alle apparaten op “ON”. Voor extra apparaten (slaves)Ga naar het USER SETTINGS-menu. Selecteer “SLAVE”. Bevestig met “ENTER”. De verbinding wordt automatisch tot stand gebrachtVoor het “MASTER”-apparaatHet kan worden gebruikt met een direct aangesloten DMX-console, met afstandsbediening (IR-func-tie moet geactiveerd zijn) of met de “LED LAMP” app. Om de app te gebruiken, downloadt u deze naar uw telefoonGa naar het menu “USER SETTINGS” in de balk “Master”. Selecteer “WIFI” en druk op “ENTER” om te bevestigen. Ga naar Wi-Fi in je telefooninstellingen.

Selecteer onder “MY Networks” het masterapparaat “LED-XXX” en verbind uw telefoon met dit ap-paraatNu kunt u de slavenbars inschakelenOpen de LED LAMP-applicatie; Druk op de knop “+” in de rechterbovenhoek van het scherm. Se-lecteer het tabblad STAGE. Selecteer vervolgens de applicatie “LED LICHT”. De applicatie maakt automatisch verbinding met de Master Bar. Het bericht “CONNECTION SUCCESSFUL” wordt kort weergegeven. U kunt nu het masterapparaat bedienen, dat de andere apparaten bestuurt. Het is belangrijk om dicht bij de Master Bar te blijven om deze te kunnen bedienen. De actieradius is beperkt, ongeveer 2 meter rondom de masterbar. WIFI MODEDownload en installeer de applicatie "LED LAMP" van de PlayStore of AppleStore. Druk in het scherm "Gebruikersinstellin-gen" op de knop ENTER. Gebruik de knop UP/DOWN om "WiFi-modus" te selecteren. Druk op de ENTER-knop.

Het WiFi-picto-gram verschijnt om aan te geven dat de WiFi-module is ingeschakeld. Open nu de "Instellingen" op uw mobiele telefoon, zoek de items "Draadloos" en "Netwerk WLAN" en maak verbinding met het apparaat met de naam LED_xxx, zoals weergegeven in de afbeelding. Als de verbinding succesvol is, verlaat u de functie-instellingen van de telefoon en opent u de toe-passing "LED LAMP". U kunt nu de juiste bedrijfsmodus selecteren. De interface van de toepassing.

NL31www. afx-light. comen het besturingssysteem van de mobiele telefoon kunnen verschillen. AANBEVELINGEN VOOR BATTERIJENDit symbool geeft aan dat gebruikte batterijen niet met het huisvuil mogen worden weggegooid, maar moeten worden ingeleverd bij aparte inzamelpunten voor recycling. ATTENTIE: Explosiegevaar als batterij verkeerd wordt geplaatst. Alleen vervangen door hetzelfde of een gelijkwaardig type. WAARSCHUWING: De meegeleverde afstandsbediening bevat een knoopcel. Als deze wordt ingeslikt, kan dit binnen 2 uur ernstige inwendige brandwonden veroorzaken die tot de dood kunnen leiden. Houd nieuwe en oude batterijen buiten het bereik van kinderen. Als het batterijvakje niet goed sluit, gebruik het product dan niet meer en houd het buiten het bereik van kinderen.

Als u twijfelt of de batterijen zijn ingeslikt of in een ander lichaamsdeel terecht zijn gekomen, neem dan onmiddellijk contact op met een arts. AFSTANDSBEDIENINGAls u de armatuur wilt bedienen met de IR-afstandsbediening, schakel dan eerst de IR-functie in Menu Map -> Systeeminstellingen -> Infrarood instelling -> AAN. Het display kan worden ingesteld op elke modus behalve DMX. BLACK OUT: indrukken om alle LED's uit te schakelenAUTO: indrukken om het apparaat automatisch te laten werkenSOUND: De LED's werken op het ritme van de muziekSTROBE: Activeer de stroboscoopfunctieSPEED: Indrukken om de snelheid in te stellen met de + en - knoppenSENSITIVITY: Druk hierop en stel de geluidsgevoeligheid in met de toetsen + en -.

2 DMX-modi : 6-CH & 10-CHBedieningsmodi. DMX512, master-slave, muziekgestuurd, IR-afstandsbediening of Wi Batterij. Lithium Ion 12V, 25AhBatterij afstandsbediening. CR2025Oplaadtijd. 6 uur (volledig opgeladen)Bedrijfstijd op batterij. 4 uur (alles aan), 24 uur (één kleur)Wi frequentiebereik. 2402-2480MHzMax. EIRP. 18,03dBmIP. IP20Gewicht. 11kgBELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren.
