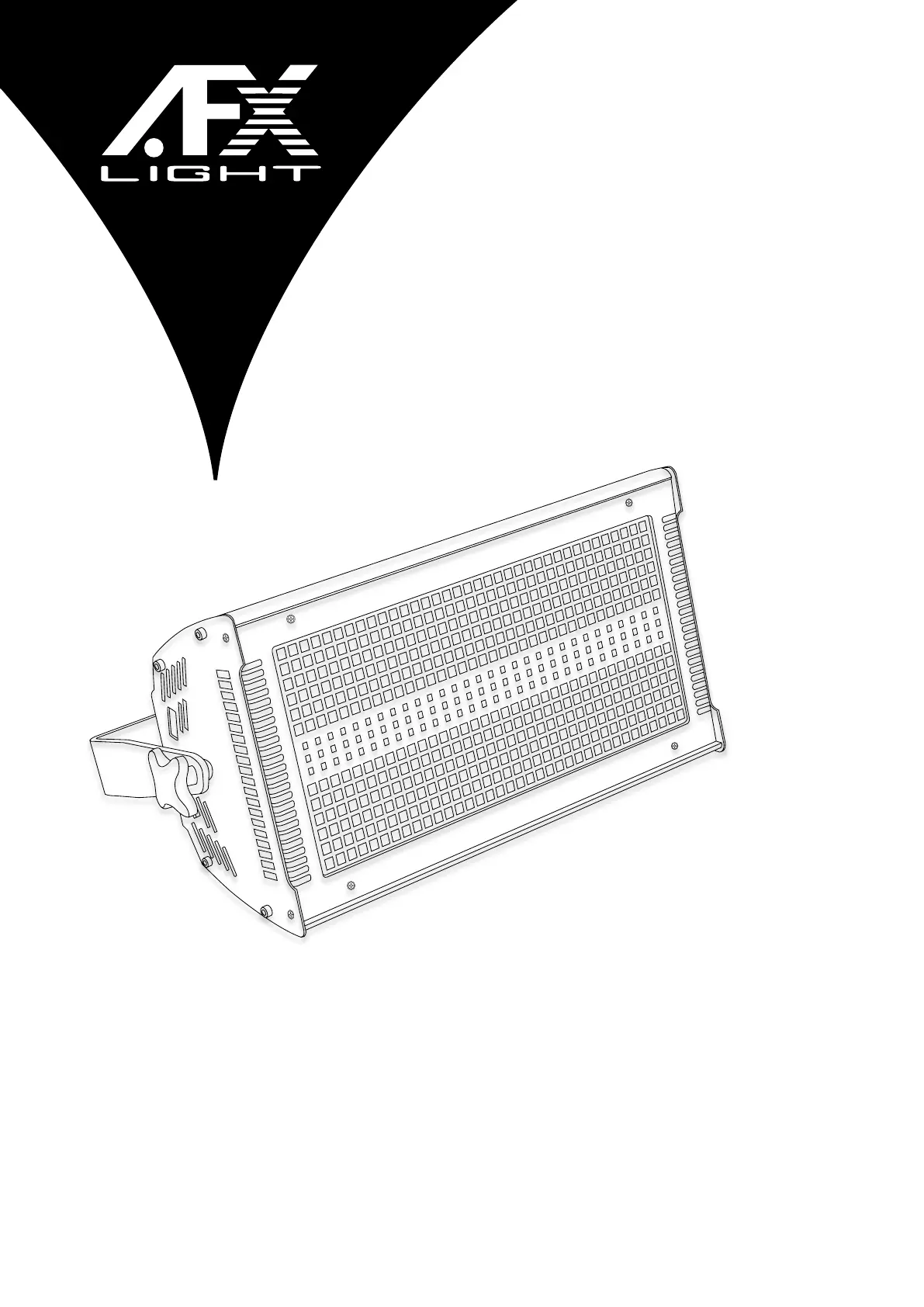

AFX HYPER-STROBE-RGB+W Handleiding

NL 18© Copyright LOTRONIC 2023HANDLEIDINGUITPAKKENOnmiddellijk naar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker dat het toestel in goede toestand is. Breng direct uw dealer op de hoogte en bewaar het verpak-kingsmateriaal indien onderdelen of het karton door het transport beschadigd zijn. Bewaar het karton en alle verpakkingsmaterialen. Indien het toestel moet gerepareerd worden is het belangrijk het toestel in zijn originele verpakking te versturen. VERKLARING VAN DE TEKENSDe driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie). Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van het apparaat. Het apparaat voldoet aan de CE-normen Beschermingsclasse I: Alléen op een stopcontact met randaarde aansluiten.

Alleen voor gebruik binnenshuis0. 5mMinimale afstand tussen het apparaat en andere objectenWAARSCHUWING: UVA-stralen zijn schadelijk voor de gezondheid. Kijk nooit rechtstreeks in de lichtstraal en stel uzelf niet langdurig bloot aan de stralenLET OPNIET DE BEHUIZING OPENENGEVAAR VOOR ELECTRISCHE SCHOKKENLees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installatie, ge-bruik en onderhoud van dit toestel. VEILIGHEIDSINSTRUCTIES• Bewaar deze handleiding. • Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de op de zijde van het toestel aangegeven spanning is. • Alleen voor gebruik binnenshuis. • Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. • Dit apparaat mag alleen met wisselstroom van 110- 240 V~ 50/60 Hz worden gebruikt.

• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 0,5m afstand van op-pervlakken. 5m• Wees zeker dat de ventilatie openingen niet geblokkeerd zijn. • Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik al-leen een zekering met dezelfde specicaties. • Gebruik het toestel niet in ruimtes met een temperatuur boven 40°C. • In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zelfs te re-pareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met dezelfde specicaties. • Sluit het toestel niet op een dimmer pack aan. • Nooit het netsnoer beschadigen of platdrukken. • Nooit aan de kabel trekken. • Nooit in de lichtbron kijken. Gevoelige personen kunnen een epileptische shock ondergaan (vooral bedoeld voor epileptici).

NL19www. afx-light. com• Het product is uitsluitend bedoeld voor decoratieve doeleinden en niet geschikt als verlichting van de huiskamer. • Als de externe exibele kabel of het snoer van deze armatuur beschadigd is, wordt deze uitslui-tend vervangen door de fabrikant of zijn technicus of een soortgelijk gekwaliceerd persoon om gevaar te voorkomen. • Om veiligheidsredenen zijn alle wijzigingen aan het apparaat verboden. Bovendien kan elk ander gebruik leiden tot kortsluitingen, brandwonden, elektrische schokken, ontplofng van de lamp, ongelukken, enz. Als dit apparaat op een andere manier wordt gebruikt dan beschreven in deze gebruiksaanwijzing kan het product beschadigd raken en de garantie vervallen.

ONTKOPPELING VAN HET NETa) Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemak-kelijk bereikbaar zijn b) Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en gemakkelijk bereikbaar zijn. INSTALLATIEDe unit kan in iedere positie geïnstalleerd worden mits voor voldoende koeling gezorgd is. Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van d ’in-stallatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhoud en reinigings-doeleinden. Gebruik altijd veiligheidskabels. Wees zeker dat de montage plaats stabiel is alvorens U de unit installeert. Indien U de unit omge-keerd ophangt, moet U 2 sets van professionele M10 moeren gebruiken. Plaats de moer in het gat binnen de houder van de unit.

Schuif een veiligheidskabel door de structuur en de houder omdat de unit niet kan vallen. Tijdens de montage moeten geen personen onder de montageplaats zijn. Controleer regelmatig dat de kabel op zijn plaats en de moer vast zitten. Wij zijn niet aansprakelijk voor schaden door foute montage. AANSLUITING VAN DE VOEDINGSKABELGebruik de meegeleverde kabel om het toestel aan het lichtnet aan te sluiten.

Controleer dat de spanning van uw lichtnet met de ingangsspanning van het toestel overeenkomt. Het toestel beno-digd een aansluitspanning van 110-240V~ 50/60Hz wisselspanning. Elk toestel moet gescheiden aan en uit geschakeld worden. AANSLUITING VAN DE SIGNAALKABELGebruik een 3-pin XLR kabel om de uit-gangsconnector van de DMX controller op de ingang van het lichteffect aan te sluiten. Sluit de DMX OUT connector van het lichtef-fect op de DMX IN connector van het vol-gende apparaat aan, enz. tot het laatste toestel:Een DMX signaal afsluitweerstand moet aan de uitgang van het laatste toestel aangesloten worden. Een DMX afsluitweerstand is een XLR con-nector met een 120 ohm weerstand tussen pin 2 et 3. De eindweerstand vermindert signaalfouten. Om transmissie problemen en storingen te voorkomen is het aanbevolen een DMX signaal eindweerstand aan te sluiten.

BEDIENPANEELHet bedieningspaneel is het hulpmiddel voor het congureren van de in-stellingen. Het heeft een klein LCD-scherm en vier knoppen, die hieronder worden beschreven. Functie van de toetsen: Bladert door het eerste niveau met opties of verlaat het huidige menu of de huidige func-tieIN OUT OUTIN OUTINDMX INResistor3rd Light2nd Light1st Light120Ω 1W2 3.

NL 20© Copyright LOTRONIC 2023: Navigeert omhoog door de menulijst of verhoogt de numerieke waarde in een functie: Navigeert naar beneden door de menulijst of verlaagt de numerieke waarde in een func-tie: Schakelt het momenteel weergegeven menu in of stelt de momenteel geselecteerde waarde in op de huidige functieINSTELMENU:A001-A512 Wijzig de adrescode (A001 ~ A512) met OMHOOG/OMLAAG en klik op OK om op te slaan. CH03-CH39 Selecteer een kanaalmodus uit CH04, CH11, CH32 en CH39 met OMHOOG/OMLAAG en klik op OK om op te slaan. M000-M083 84 soorten 3in1 ingebouwde effecten (M000 ~ m083), selecteer een ingebouwd effect met OMHOOG/OMLAAG en klik op OK om op te slaanS000-S255 Stel de loopsnelheid van de 3in1 ingebouwde effecten (s000 ~ s255) in met OMHOOG/OMLAAG en klik op OK om op te slaan. M000-M040 Er zijn 41 ingebouwde effecten voor de witte middellijn (M000 ~ M040).

Selecteer een ingebouwd effect met OMHOOG/OMLAAG en klik op OK om op te slaan. S000-S255 Wijzig de loopsnelheid van het ingebouwde effect (s000 ~ s255) van de witte mid-dellijn met OMHOOG/OMLAAG en klik op OK om op te slaan. Soud Muziekgestuurde modus. R255-R000 Wijzig de helderheid van de rode LED (r000 ~ r255) met OMHOOG/OMLAAG en klik op OK om op te slaan. G255-G000 Wijzig de groene LED-helderheid (G000 ~ g255) met OMHOOG/OMLAAG en klik op OK om op te slaan. B255-B000 Wijzig de helderheid van de blauwe LED (b000 ~ B255) met OMHOOG/OMLAAG en klik op OK om op te slaan. W255-B000 Wijzig de helderheid van de witte middellijn (w000 ~ W255) met OMHOOG/OMLAAG en klik op OK om op te slaan. T000 Temperatuur weergave. Bijv. t045 betekent dat de huidige lamptemperatuur 45 °C is. Als de 10K-thermistor niet is geïnstalleerd, wordt T000 weergegeven.

MASTER-SLAVE-BESTURINGVerbind twee of meer HYPER-STROBE-RGB+W via een 3-pins DMX-connector en stel alle toestellen in hetzelfde DMX-adres tussen A001 ~ A512. Het eerste apparaat is de master en alle andere zijn slaves. Het display van de slave-units knippert niet.

Alle slaves werken precies hetzelfde als de master unit. Let op: Er kan slechts één Master worden ingesteld voor een groep apparaten. Alle armaturen kunnen alleen werken als de DMX512-console is uitgeschakeld. FABRIEKSINSTELLINGENDruk 5 seconden op de menutoets om naar de fabrieksinstelling te gaan. Fabrieksinstellingen omvatten voornamelijk het uitgangsvermogen van de lamp, de modus voor het instellen van de ventilator, het instellen van het temperatuurbeveiligingspunt en het verzenden van parameters. De fabriek stelt elke modus in en sluit af door 5 seconden op de menutoets te drukken. R255-R032 Wijzig de rode LED (r032-r255) met OMHOOG/OMLAAG en klik op OK om op te slaan. De standaardwaarde is R200. G255-G032 Wijzig de groene LED (g032-g255) met OMHOOG/OMLAAG en klik op OK om op te slaan. De standaardwaarde is G200.

NL21www.afx-light.comW032-W255 Wijzig de witte LED (w032-w255) met OMHOOG/OMLAAG en klik op OK om op te slaan. De standaardwaarde is W240.FAN0-FAN1 Ventilatorstand: FAN0 betekent dat de ventilator gaat werken als het armatuur wordt ingeschakeld. FAN1 betekent dat de ventilator pas gaat werken als het ar-matuur het ingestelde temperatuurbeschermingspunt heeft bereikt.T040-T070 Stel het temperatuurbeveiligingspunt in, wijzig de parameters (40° ~ 70°) met OMHOOG/OMLAAG en klik op OK om op te slaan. De standaardwaarde is 65.Send Stuur de fabrieksinstellingen van de machine via de UP/DOWN-knoppen naar alle andere lampen die parallel zijn aangesloten met drie-aderige signaaldraden.
