AFX HYBRID180 Handleiding

300W Leuchtmittel. 1 x 180W white LED lamp, 7500K Pan. 630° / 540° /360° Tilt. 270° / 180° / 90°Gewicht. 15. 5kgAbmessungen. 356 x 224 x 492mmWICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof). HANDLEIDINGUITPAKKENOnmiddellijk naar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker dat het toestel in goede toestand is. Breng direct uw dealer op de hoogte en bewaar het verpak-kingsmateriaal indien onderdelen of het karton door het transport beschadigd zijn. Bewaar het karton en alle verpakkingsmaterialen. Indien het toestel moet gerepareerd worden is het belangrijk het toestel in zijn originele verpakking te versturen.

NL 20© Copyright LOTRONIC 2022VERKLARING VAN DE TEKENSDe driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie). Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van het apparaat. Het apparaat voldoet aan de CE-normenAlleen voor gebruik binnenshuis0. 5mMinimale afstand tussen het apparaat en andere objectenStaar niet in de straalLET OPNIET DE BEHUIZING OPENENGEVAAR VOOR ELECTRISCHE SCHOKKENLees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installatie, ge-bruik en onderhoud van dit toestel. VEILIGHEIDSINSTRUCTIES• Bewaar deze handleiding. • Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de op de zijde van het toestel aangegeven spanning is. • Alleen voor gebruik binnenshuis.

• Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een be-voegde persoon moet de elektrische aansluiting uitvoeren. • Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtig-heid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werking. • Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van op-pervlakken. • Wees zeker dat de ventilatie openingen niet geblokkeerd zijn. • Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik al-leen een zekering met dezelfde speci caties. • Gebruik het toestel niet in ruimtes met een temperatuur boven 40°C. • De behuizing kan een temperatuur van 85°C bereiken. NOOIT de behuizing tijdens het werken van het toestel met blote handen aanraken.

Verzoek nooit het toestel zelfs te re-pareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met dezelfde speci caties. • Sluit het toestel niet op een dimmer pack aan. • Nooit het netsnoer beschadigen of platdrukken. • Nooit aan de kabel trekken. • Nooit in de lichtbron kijken. Gevoelige personen kunnen een epileptische shock ondergaan (vooral bedoeld voor epileptica)• Het product is uitsluitend bedoeld voor decoratieve doeleinden en niet geschikt als verlichting van de huiskamer. • Als de externe  exibele kabel of het snoer van deze armatuur beschadigd is, wordt deze uitslui-tend vervangen door de fabrikant of zijn onderhoudsvertegenwoordiger of een soortgelijk gekwa-li ceerd persoon om gevaar te voorkomen. • Beschadigde lenzen, behuizing of uv- lter onmiddellijk vervangen. • De lichtbron van dit apparaat is niet vervangbaar.

NL21www. afx-light. comONTKOPPELING VAN HET NETa) Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemak-kelijk bereikbaar zijn b) Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en gemakkelijk bereikbaar zijn. FEATURES• Antireectie lenzen 136 mm• 17/15/19 DMX kanalen• BEAM 2.

5° tot 14°• SPOT 8° tot 36°• 1 roterend gobowiel met 6 gobo's + Open• 1 statisch gobowiel met 16 gobo's + Open• 1 kleurenwiel met 10 kleuren + Open• DMX, master-slave, geluid geactiveerd of automatische bediening (8 ingebouwde programma's)• Gemotoriseerde focus van 2-20m• Lineaire gemotoriseerde zoom• Automatische Pan/Tilt-positiecorrectie• Scanpositiegeheugen• 10x/sec sluiter/itser met snelheidsregeling• 0-100% lineaire LED-sluiter• 3-facet prisma met variabele snelheid en richting• 2,4” LCD touch screen met 5 knoppen• Omkeerbaar display • Vectormodus met black-out MIB-functie• VentilatorkoelingVERVANGING VAN DE ZEKERINGTrek de voedingskabel uit het stopcontact alvorens U de zekering vervangt. Gebruik alleen een zekering met dezelfde specicaties. Verwijder de zekeringshouder d. m. v. een schroevendraaier uit de behuizing.

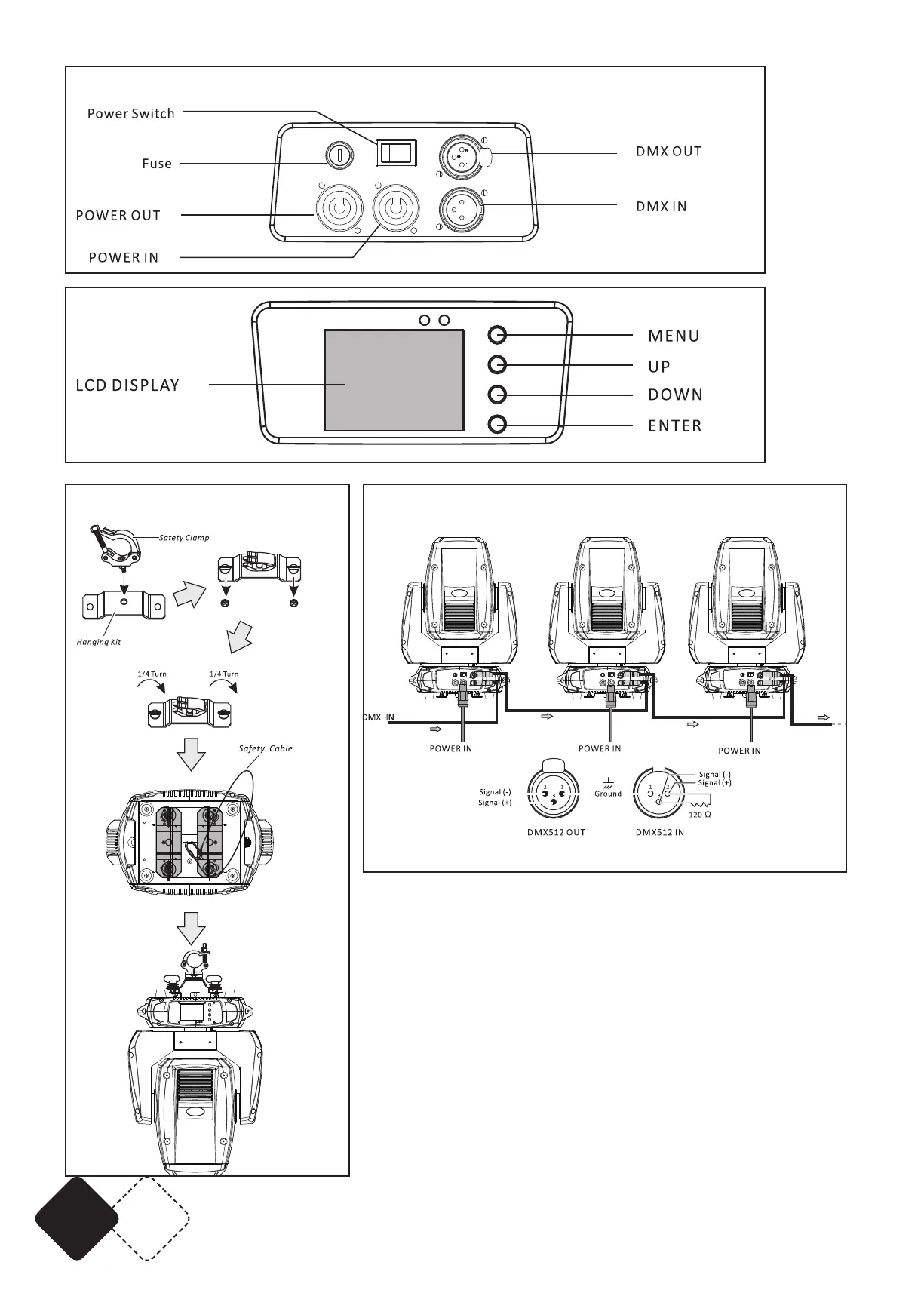

Verwijder de oude zekering en zet een nieuwe zekering met dezelfde specicaties in. Plaats de zekeringshouder terug in zijn behuizing en sluit de voedingskabel op een stopcontact aan. AANSLUITEN VAN MEERDERE TOESTELLEN (AFB. 4)Indien U meerdere toestellen via een DMX controller of gesynchroniseerde lichtshows in een master/slave modus wilt sturen hebt U een seriële date kabel nodig. Het gecombineerde aantal van kanalen die alle toestellen in een seriële verbinding nodig hebben bepaalt de hoeveelheid van toestellen die de data verbinding kan ondersteunen. Belangrijk: Alle toestellen in een seriële data verbinding moeten in één enkele lijn verbonden zijn. DATA AANSLUITINGGebruik data kabels om toestellen met elkaar te verbinden.

Indien U uw eigen kabel bouwen wilt gebruik hoogwaardige kabels die het signaal goed overdragen en niet gevoelig zijn voor elektro-magnetische interferenties. DMX CONNECTOR CONFIGURATIEDe eindweerstand vermindert signaalfouten. Om transmissie problemen en storingen te voorko-men is het aanbevolen een DMX signaal eindweerstand aan te sluiten.

NL 22© Copyright LOTRONIC 2022INSTALLATIE (AFB. 3)De unit kan in iedere positie geïnstalleerd worden mits voor voldoende koeling gezorgd is. Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van d’installatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhouds en reini-gingsdoeleinden. Gebruik altijd veiligheidskabels. Bescherm het toestel tegen regern, vochtigheid en extreme temperatuurveranderingen. Kies een plaats met voldoende ventilatie. Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geïnstal-leerd is om trillingen en afglijden tijdens de werking te vermijden. Wees zeker dat de truss waar-aan u het toestel bevestigd, stabiel is en 10 keer het gewicht van het toestel kan dragen. Tijdens de montage, gebruik altijd een veiligheidskabel dat 12 keer het gewicht kan dragen.

Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van mensen is en niemand onder kan staan. De LED moving head bezit een uniek bevestigingssysteem op de onderzijde. Het is een omega houder met bevestigingspunten voor een veiligheidskabel in ééns (zie afbeelding rechts). Als u het toestel op een truss systeem monteert, gebruik een geschikte klem voor de omega houder en bevestig de klem d. m. v. een M10 moer in de centergat van de omega houder. Voor een betere veiligheid, bevestig tenminste één geschikte staalkabel op één van de bevestigingspunten op de onderzijde van het toestel. CONTROLE PANEEL (AFB. 2)Druk de MENU toets om in het hoofdmenu te gaan. Druk de UP/DOWN toetsen totdat u de ge-wenste functie bereikt. Druk ENTER. Wijzig de waarde d. m. v. de UP/DOWN toetsen en druk ENTER. Tip: Druk 3 seconden tegelijkertijd op de knoppen OMHOOG en OMLAAG.

De reinigingsfrequentie is afhankelijk van de omgevingsomstandigheden: vochtige, berookte of bijzonders vuile omgeving veroorzaakt meer vuil op de optische delen. • Reinig de lamp met een hoogwaardig glasreinigingsmiddel en een zachte doek. • Droog de delen altijd zorgvuldig. • Reinig de externe optische delen tenminste alle 20 dagen. • Reinig regelmatig koelspleten en ventilatoren. SPECIFICATIESVoeding. 220-230V~ 50/60HzOpgenomen vermogen. 300W Lichtbron. 1 x 180W white LED lamp, 7500K Pan. 630° / 540° /360° Tilt. 270° / 180° / 90°Gewicht. 15. 5kgAfmetingen. 356 x 224 x 492mmBELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren.
