UTC-510 Startup Manual 1
Front View
Rear View (STD)
Rear View (PoE)
Manufacturer:
ADVANTECH Co., Ltd.http://www.advantech.com
製造商/制造商：研華股份有限公司/研华股份有限公司
生產商/生产商：研華股份有限公司林口廠/研华股份有限公
司林口厂
UTC-510
Startup Manual
*Please use only VESA(75*75, M6*21L) compatible mount-
ing – Detailed oor stand & wall mount datasheet available
to download at Advantech website.

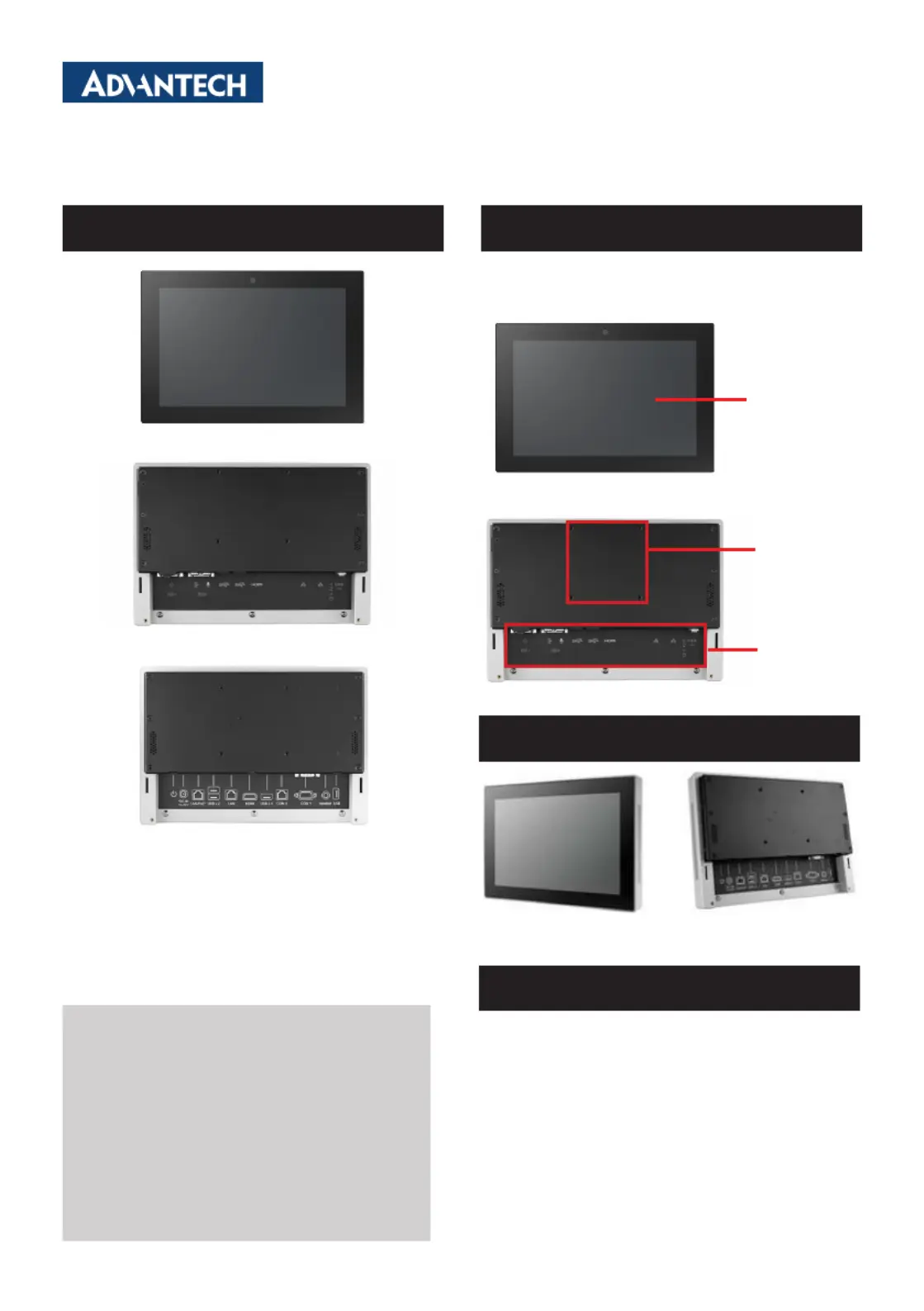

UTC-510 (LED Light Bar) Appearance
Front View Rear View
Packing List
Before installation, ensure that the following items are
included with the product:
• 1 x Panel PC
• 1 x UTC-510 startup manual
• 1 x Power adapter
If any of the above items are missing or damaged, contact
your distributor or sales representative immediately.
UTC-510 Appearance (Cont.) UTC-510 Appearance
For more information on this and other Advantech
products, please visit our website at:
http://www.advantech.com
For technical support and service, please visit our
support website at:
http://www.advantech.com/support
This manual is for the UTC-510 Rev.A1.
Part No. 2048C51010
Printed in Taiwan
4th Edition,
April 2025
Touch Panel &
LCD Display
VESA
Mounting

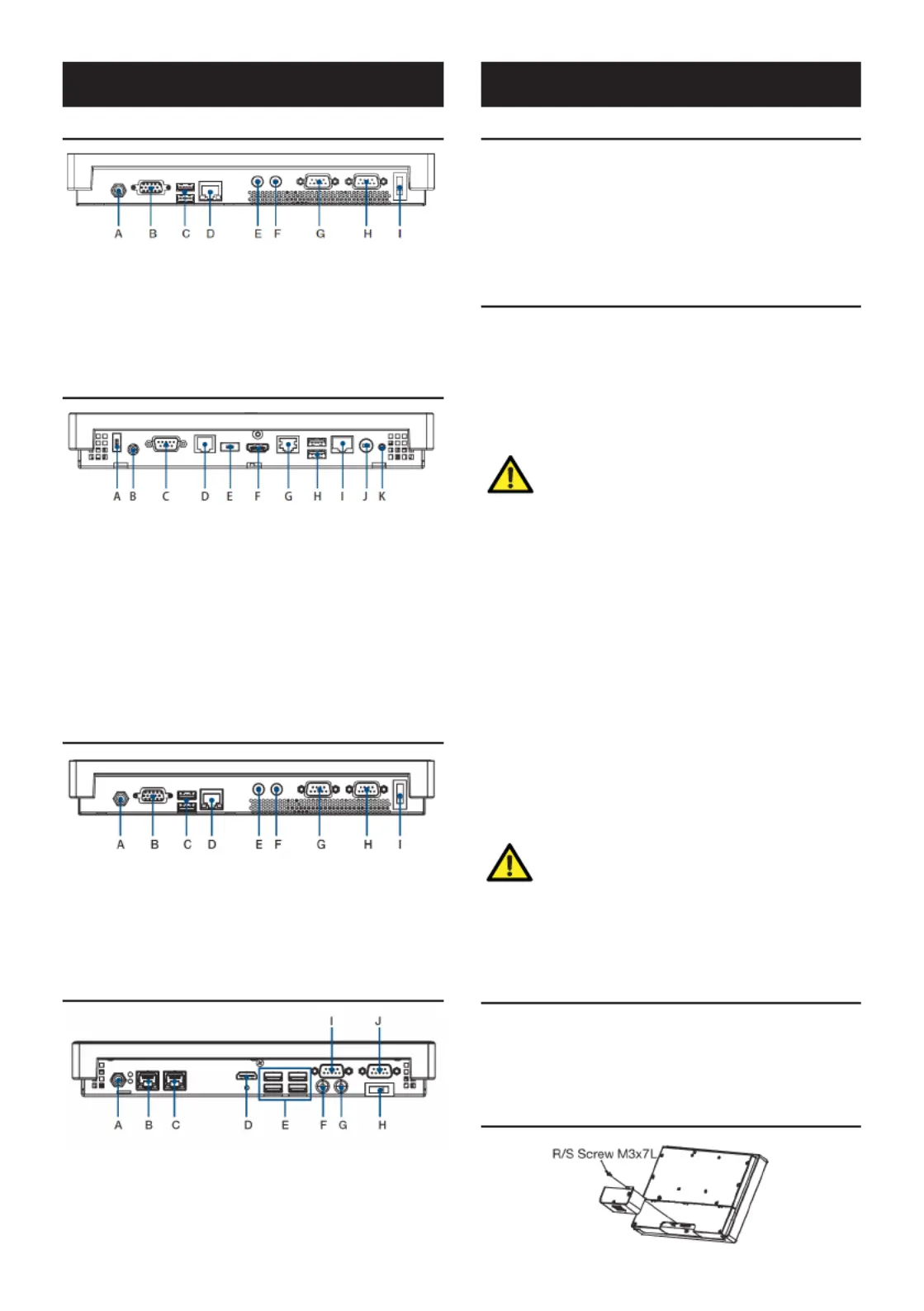

I/O Ports
2 UTC-510 Startup Manual
UTC-510D
A. DC power jack
B. VGA
C. USB 3.0 X1, USB 2.0 p2-x1 (for UTC-510D)
D. LAN ports
E. MIC-in
F. Line-out
G. COM2
H. COM 1
I. Power switch
UTC-510D PoE (DC version optional)
A. USB 2.0*(DC version only)
B. Headset
C. COM1
D. COM2
E. USB 3.0* (DC version only)
F. HDMI
G. LAN PortS
H. USB 2.0 x2
I. LAN/POE Ports
J. DC Power jack
(DC version only)
K. Power switch
For Standard UTC-510 PoE Version, 1 x USB 2.0 (A port)
and 1 x USB 3.0 (E port) are not suggested to use. The cus-
tomer can change the conguration only when total power
consumption is under 25.5 W.
UTC-510G
A. DC Power jack
B. VGA
C. USB 3.0 X 2 (tor UTC-510G)
D. LAN POrtS
E. MIC-in
F. Line-out
G. COM2
H. COM 1
I. Power switch
UTC-510J
A. DC Power Jack
B. LAN 1
C. LAN 2
D. HDMI
E. USB3.2 x4
F. Mic-in
G. Line-out
H. Power Switch
I. COM 1
J. COM2
I/O Ports Easy Setup
Power On Computer
1. Connect an adaptor with input voltage rated 12V/3A for
all UTC-510 SKUs.
2. Be sure always handle the power cords by holding the
plugs ends only. Please refer to I/O Ports section above
to nd the DC/AC inlet and power switch.
3. Press the Power On/O button. The PWR LED will turn
green.
UTC-510 (PoE)
1. Make sure PoE PSE complies with IEEE802.3at
standard.
2. Connect a LAN cable from PoE PSE to LAN/PoE Port
on UTC-510 (PoE).
3. Please refer to I/O ports section above to nd the LAN/
PoE port and power switch.
CAUTION!
UTC-510 (PoE) - A PoE Powered Device (PD) is
a device powered by a PSE and thus consumes
energy.
Always use Power Sourcing Equipment (PSE)
which follows the IEEE 802.3at PoE standard,
also known as PoE+ or PoE plus, which provides
up to 30W of DC power output. Only 25.5 W
input is assured to be vailable at the powered
device as some power dissipates in the cable.
UTC-510 PoE version follows IEEE 802.3at PoE
standard, also known as PoE+ or PoE plus,
provides up to 30W of DC power (Minimum 56V
DC and 500 mA) on each port. Only 25.5 W is
assured to be available for the powered device
as some power dissipates in the cable.
This product is intended to be supplied by an
UL certied power adapter or UL certied DC
source rated 12Vdc, 3A minimum (DC IN) or
56Vdc, 0.5A minimum (PoE IN), Tma 40 degree
C, marked LPS or Limited Power Source. If you
need further assistance, please contact Advan-
tech for further information.
ATTENTION!
Ce produit est destine a etre alimente par un
adaptateur secteur certie UL ou une source
d’alimentation CC certiee UL avec des valeurs
nominales de 12 V CC, 3 A minimum (entree CC)
ou de 56 V CC, 0,5 A minimum (entree PoE),
Tma 40 C, marquage LPS ou Source a puis-
sance limitee. Si vous avez besoin d’une aide
supplementaire, veuillez contacter Advantech
pour de plus amples informations.
Install Optional Modules
1. Attach the UTC peripheral on the bottom.
2. Re-use the screws that were removed from the frame.
3. Connect the cable to an I/O port (USB).

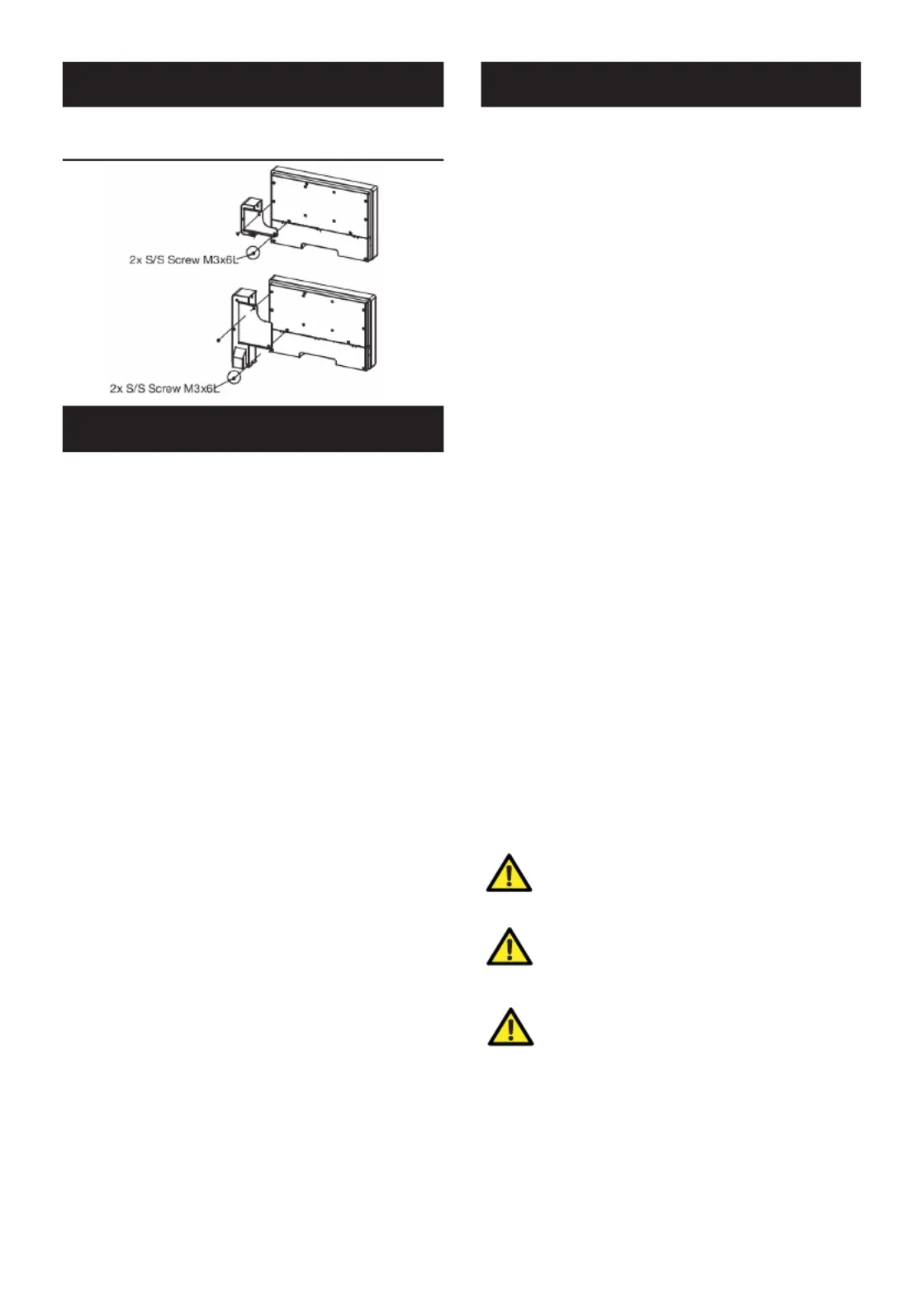

UTC-510 Peripheral Series Installation
Guide (Bottom)
UTC-510 Startup Manual 3
UTC-510 Peripheral Series Installation
Guide (Left Side View)
Safety Instructions
1. Read these safety instructions carefully.
Veuillez lire attentivement ce manuel d’instructions de
sécurité.
2. Retain this startup manual for future reference.
Veuillez conserver ce manuel d’instructions pour
référence ultérieure.
3. Disconnect the equipment from all power outlets before
cleaning. Use only a damp cloth for cleaning. Do not
use liquid or spray detergents.
Débranchez l’appareil de toutes les prises de courant
avant le nettoyage. Nettoyez-le uniquement à l’aide
d’un chion humide. Ne pas utiliser de détergents
liquides ou pulvérisateurs.
4. For pluggable equipment, the power outlet socket must
be located near the equipment and easily accessible.
Pour les appareils enchables, la prise de courant doit
être placée près de l’appareil et facilement accessible.
5. Protect the equipment from humidity.
Protégez l’appareil contre l’humidité.
6. Place the equipment on a reliable surface during instal-
lation. Dropping or letting the equipment fall may cause
damage.
Placez l’appareil sur une surface able pendant
l’installation. L’abandon ou la chute de l’appareil pour-
rait causer des dommages.
7. The openings on the enclosure are for air convection.
Protect the equipment from overheating. Do not cover
the openings.
Les ouvertures du boîtier sont pour la convection d’air.
Protégez l’appareil contre la surchaue. Ne couvrez
pas les ouvertures.
8. Ensure that the voltage of the power source is correct
before connecting the equipment to a power outlet. The
power outlet socket should have a ground connection.
Assurez-vous que la tension de la source d’alimentation
est correcte avant de connecter l’appareil à une prise
de courant. La prise de courant doit avoir une bonne
connexion mise à la terre.
9. Position the power cord away from high-trac areas.
Do not place anything over the power cord.
Placez le cordon d’alimentation à l’écart des zones à
fort trac. Ne placez rien sur le cordon d’alimentation.
10. All cautions and warnings on the equipment should be
noted.
Attention à toutes les précautions et avertissements
indiqués sur l’appareil.
11. If the equipment is not used for a long time, discon-
nect it from the power source to avoid damage from
transient overvoltage.
Si l’appareil n’est pas utilisé pendant une longue
période, déconnectez-le de la source d’alimentation
pour éviter les dommages causés par une surtension
transitoire.
12. Never pour liquid into an opening. This may cause re
or electrical shock.
Ne versez jamais de liquide dans une ouverture.
Sinon, cela pourrait provoquer un incendie ou un choc
électrique.
13. Never open the equipment. For safety reasons, the
equipment should be opened only by qualied service
personnel.
N’ouvrez jamais l’appareil. Pour des raisons de sécu-
rité, l’appareil ne doit être ouvert que par un technician
qualié.
14. If one of the following occurs, have the equipment
checked by service personnel:
Si l’un des cas suivants se produit, demandez aide à un
technicien qualié:
• The power cord or plug is damaged.
Le cordon d’alimentation ou la che est endommagé.
• Liquid has penetrated the equipment.
Le liquide a pénétré dans l’appareil.
• The equipment has been exposed to moisture.
L’appareil a été exposé à l’humidité.
• The equipment is malfunctioning or does not function
according to the user manual.
L’appareil est défectueux ou ne fonctionne pas conformé-
ment aux instructions.
• The equipment has been dropped or damaged.
L’appareil a été abandonné et endommagé.
• The equipment shows obvious signs of breakage.
L’appareil montre des signes évidents de rupture.
CAUTION! To prevent shock. Do not remove cover. No
user serviceable parts inside. Refer servicing
to qualied personnel.
ATTENTION! Pour eviter les chocs.Ne pas retirer le
couvercle.Aucune piece reparablepar
I’utilisateur. Pour l’entretien,adressez-vous
aux personnes quliees,s.v.p.
注意! 产品避免撞击。勿自行拆卸机売。机台内部无客户
可自行处理的部分。若有问题请治询专业人员。
警告使用者：
使用過度恐傷害視力。
使用 30 分鐘請休息 10 分鐘。
未滿 2 歲幼兒不看螢幕，2 歲以上每天看螢幕不要超過
1 小時。
警告：為避免電磁干擾，本產品不應安裝或使用於住宅環
境。
Easy Setup (Cont.) Safety Instructions (Cont.)
