PCA-6105P3-5 Startup Manual 1
Before you begin installing your card, please make sure that
the following items have been shipped:
3 pin ATX signal Cable p/n: 1700030500
PCA-6105P3-5 Startup Manual
M4*6*0.7 Round Screws (8 pcs) p/n: 1939000410
2 Year Quality Warranty Card p/n: 2190000902
If any of these items are missing or damaged, please con-
tact your distributor or sales representative immediately.
•
•
•
•
PCA-6105P3-5 Backplane: 5 slot BP for 5-slot
Chassis, 1 PICMG 1.0, 1 ISA, 2 PCI, 1 ISA/PCI
Startup Manual
Standard Functions
PICMG 1.0 slots:
PCA-6105P3-5 supports PCA-xxxx CPU boards
ISA slots:
One ISA slots (ISA 2 may be conflicted)
32-bit PCI:
Two 32 Bit / 33 MHz PCI slots
ISA/PCI slot:
One ISA/PCI slot (ISA3 and PCI1 are alternative)
Mechanical and Environment
Dimensions: 106.5 mm x 327.66 mm
Power supply voltage: +12 V, +5 V, -12 V, -5 V, +3.3 V,
+5 V SBY
Power requirements: Refer to the CPU Board, add-on
Card & Peripherals
Operating temperature: 0 ~ 60° C
Weight: 0.2 KG (weight of board)
•
•
•
•
•
•
•
•
•
Specications Packing List
For more information on this and other Advantech
products, please visit our website at:
http://www.advantech.com
http://www.advantech.com/ePlatform
For technical support and service, please visit our
support website at:
http://service.advantech.com.tw/
This manual is for the PCA-6105-5 series Rev.A1
Part No. 200K610550
Printed in China
1st Edition
Dec. 2008

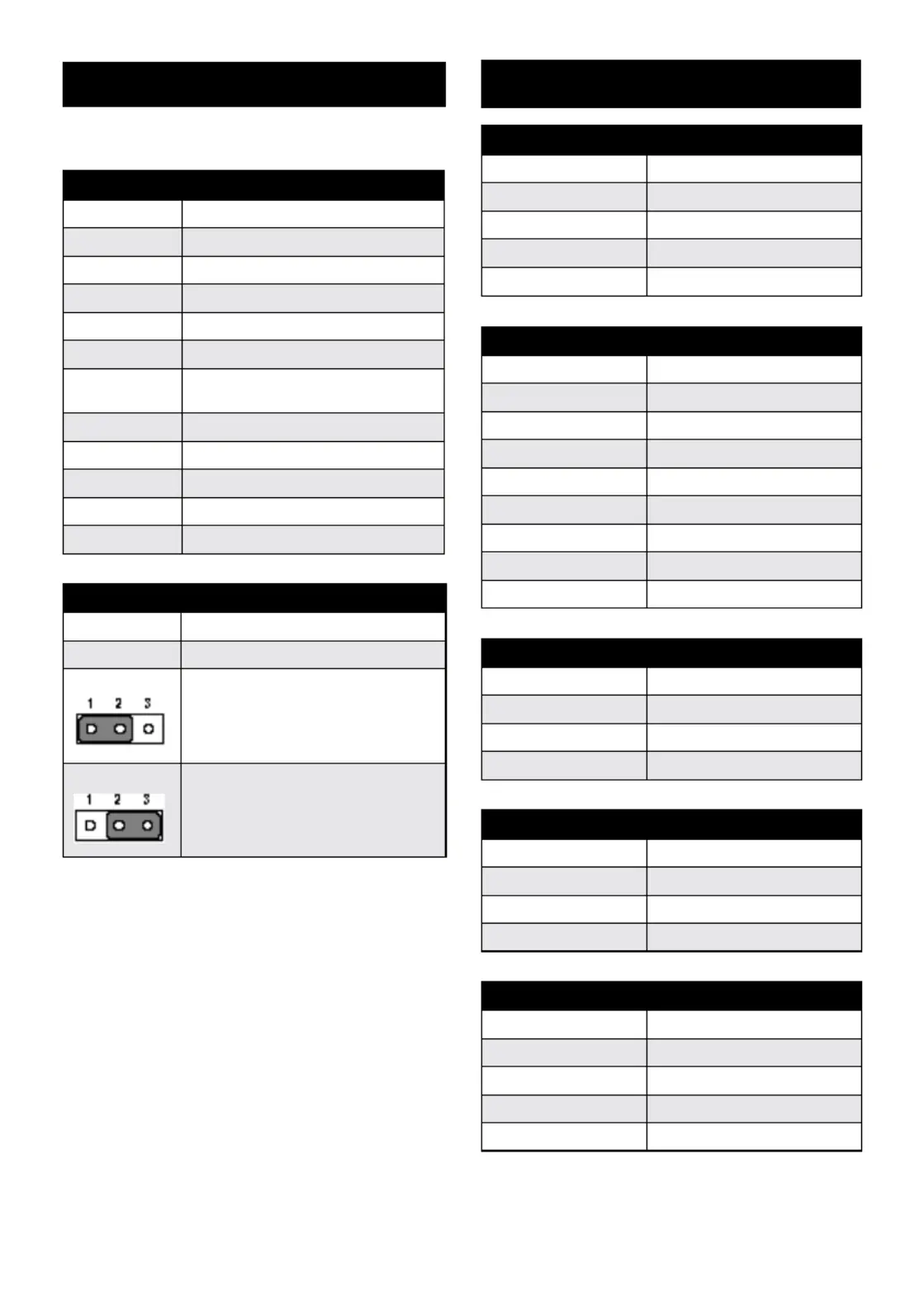

2 PCA-6105P3-5 Startup Manual
PWR1
Pin Name
1 12 V
2 GND
3 GND
4 5 V
VOLT1
Pin Name
1 5 V SBY
2 GND
3 GND
4 -5 V
5 5 V
6 3.3 V
7 -12 V
8 12 V
FAN1 ~ FAN3
Pin Name
1 GND
2 12 V
3 FANIO1 ~ FANIO3
FANDEC1
Pin Name
1 FANIO1
2 FANIO2
3 FANIO3
SMBUS1 ~ SMBUS2
Pin Name
1 5 V
2 C-SMBBUS
3 C-SMBDAT
4 GND
The table below lists the function of each of the jumpers and
connectors:
Connectors
Label Function
PICMG1 PICMG1.0 CPU board slot
ISA2 ISA slot
ISA3/PCI1 ISA/PCI slot
PCI2 ~ PCI3 32 Bit / 33 MHZ PCI Bus slot
EATXPWR1 ATX2.0 24-pin Power Connector
PWR1 ATX 12 V auxiliary 4-pin Power Con-
nector
VOLT1 Alarm board / CMM Power Connector
FAN1 ~ FAN3 FAN Connector
FANDEC1 FAN speed detector Connector
SMBUS1 SMBus Connector for chassis monitor
SMBUS2 SMBus Connector for chassis monitor
Jumpers
Label Function
PSON1 ATX / AT Mode Selection
1-2 closed pins
AT Mode
2-3 closed pins
ATX Mode (Default)
Connectors & Jumpers
Connector Pin Denition
PCA-6105P3-5 Startup Manual 3
Connector Pin Denition
EATXPWER1
Pin Name
1 3.3 V
2 3.3 V
3 GND
4 5 V
5 GND
6 5 V
7 GND
8 Power OK
9 5 V SBY
10 12 V
11 12 V
12 3.3 V
13 3.3 V
14 -12 V
15 GND
16 PSON#
17 GND
18 GND
19 GND
20 -5 V
21 -5 V
22 5 V
23 5 V
24 GND
