Acer Connect M4 Handleiding

© 2023. Alle rechten voorbehouden. Deze herziening: jun. 2025 Belangrijk: deze handleiding bevat bedrijfseigen informatie die wordt beschermd door auteursrechtwetten. De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd. Sommige functies die in deze handleiding worden beschreven, worden mogelijk niet ondersteund, afhankelijk van de versie van het besturingssysteem. De afbeeldingen hierin zijn uitsluitend ter referentie en kunnen informatie of functies bevatten die niet van toepassing zijn op uw apparaat. Acer Group is niet aansprakelijk voor technische of redactionele fouten of weglatingen in deze handleiding

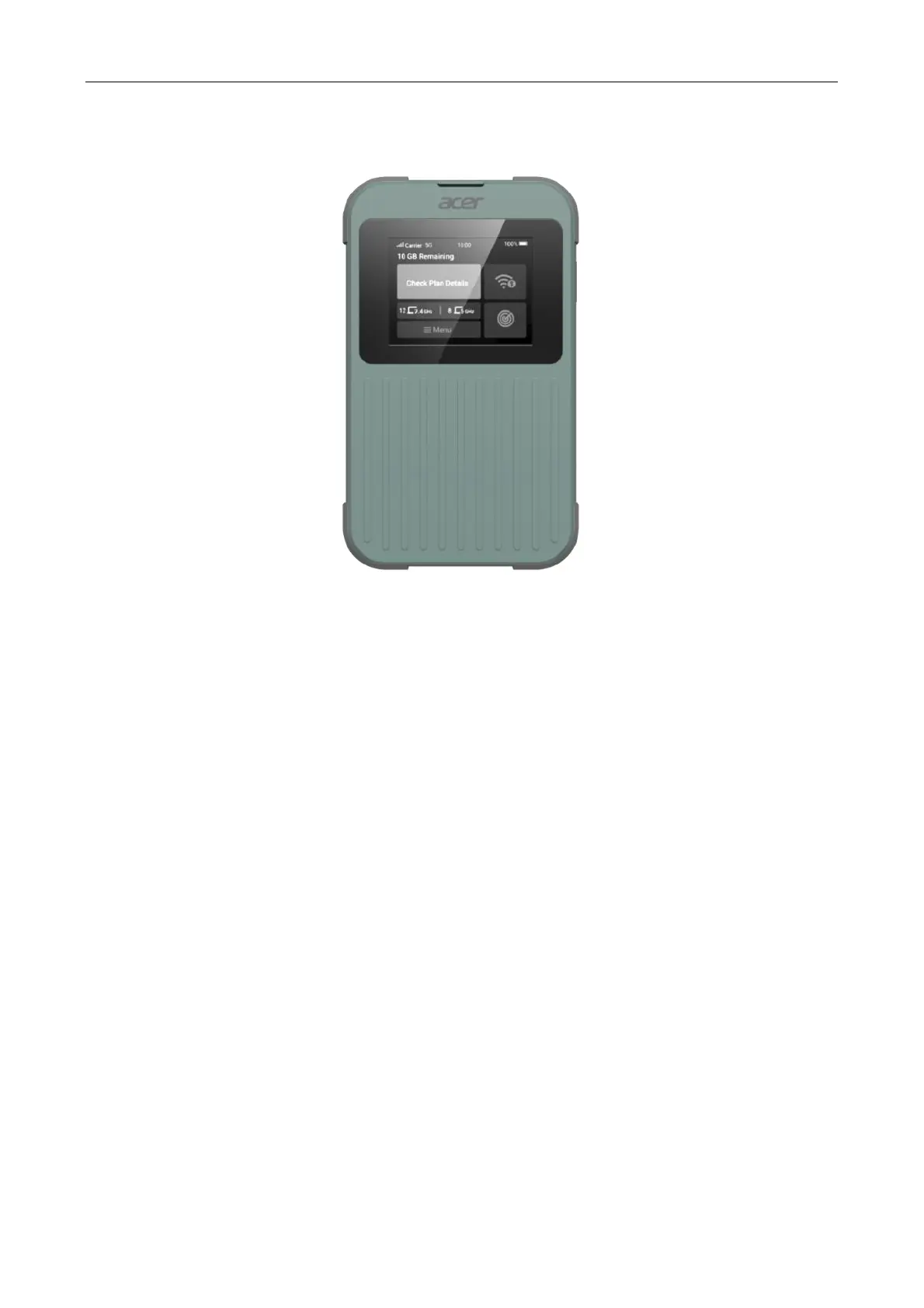

5 1. Overzicht De Acer Connect M4 Mobile Wi-Fi is ontworpen met de nieuwste Wi-Fi 6-technologie. Deze handleiding geeft een overzicht van de functies van de Acer Connect M4 en een beschrijving van de gebruikersinterface en poorten van het apparaat. De Acer Connect M4 levert multi-gigabit overdrachtssnelheid samen met Wi-Fi 6-functies en een gebruikerservaring voor de eisen van reizigers en mediastreamers. De Acer Connect M4 Mobile Wi-Fi kan worden gebruikt om de netwerkcapaciteit te vergroten en tegelijkertijd bandbreedtecongestie te verminderen en compromisloze internettoegang te bieden voor elk Wi-Fi 6-apparaat. Met een 2,4"-display biedt de Acer Connect M4 een eenvoudige bediening en veilige gebruikerservaring voor het verbinden en streamen op internet. 1.1 Inhoud van de verpakking De doos moet de volgende items bevatten: 1. Acer Connect M4 2. USB Type C-kabel 3. Simkaartuitwerptool 4.

7 1.4 Omgeving Temperatuur: • In bedrijf: 0 °C tot 45 °C (32 °F tot 115 °F) • Opslag: -10 °C tot 60 °C (14 °F tot 140 °F) Vochtigheid (niet-condenserend): • In bedrijf: 20% tot 80% • Opslag: 20% tot 60% 1.5 Energiebeheer Acer Connect M4 kan worden gevoed via de USB 3.0 Type C-poort met de meegeleverde USB Type C-kabel. Opmerking: Aangezien de Acer Connect M4 geen adapter bevat, wordt aanbevolen om een 15 Watt 5VDC, 3A-oplader te gebruiken.

8 2. Installatie 2.1 Eerste installatie voor SIM, vSIM en opladen Fysieke SIM-kaart Acer Connect M4 gebruikt een nano-SIM-type. Zorg ervoor dat u het juiste SIM-kaarttype gebruikt. Volg deze stappen voordat u uw SIM-kaart installeert: a. Zorg ervoor dat het apparaat is uitgeschakeld. b. Draai uw M4 naar de achterkant (scherm naar beneden). c. Steek uw vingernagel in de gleuf op de hoek van de tray-cover en open deze door de tray aan die kant eruit te trekken. d. Zodra de tray is uitgetrokken, draait u de SIM-slotcover 90 graden om de SIM-kaarttray en het SIM-gaatje te onthullen. Volg de onderstaande stappen om de SIM-kaart in de Acer Connect M4 te installeren: Stap 1: Bereid het SIM-tray-uitwerpgereedschap voor. Stap 2: Werp de SIM-tray uit door deze in het gaatje te duwen.

9 Stap 3: Zoek uw geldige 5G-SIM-kaart en installeer deze in de SIM-tray. De SIM-kaart met het logo van de operator moet naar boven wijzen (de gouden contacten naar beneden). Zorg ervoor dat de kaart op zijn plaats past. Lijn de inkeping uit om correct te installeren, de SIM-kaart moet volledig plat op de SIM-tray liggen. Stap 4: Plaats de SIM-tray met een geldige SIM-kaart terug in de Acer Connect M4. Sluit vervolgens de SIM-slotcover. Stap 5: Houd de aan/uit-knop aan de rechterkant 3 seconden lang ingedrukt. Zodra deze is ingeschakeld, verschijnt het Acer-logo op het scherm. Stap 6: Navigeer door de aanwijzingen op het scherm te volgen om uw SIM-kaartactiveringsproces te starten. Wanneer u de SIM-kaart gebruikt, begint u door op het SIM-kaartpictogram te klikken.

Virtuele SIM (SIMO-service) Naast het gebruik van een fysieke SIM-kaart, ondersteunt de Acer Connect M4 ook virtuele SIM-technologie die wordt geleverd door de SIMO-applicatie. Met de vooraf geïnstalleerde SIMO-applicatie hebt u toegang tot internet- of mobiele datadiensten over de hele wereld zonder een

10 fysieke SIM-kaart te gebruiken. Voordat u de SIMO-dataservice kunt gebruiken, moet u zich aanmelden voor een SIMO-account op https://buy.simo.co en het apparaat bundelen met het M4 SIMO SN (SIMO-serienummer). Volg de onderstaande stappen om de SIMO-service te activeren vanaf uw Acer Connect M4: Stap 1: Houd de aan/uit-knop aan de rechterkant ingedrukt. Zodra deze is ingeschakeld, verschijnt het Acer-logo op het scherm. Stap 2: Vanuit Menu > Selecteer SIMO Service en ga verder met de volgende activeringsstappen. 2.1.3 Uw apparaat opladen Om de Acer Connect M4 op te laden, sluit u de M4 aan met de meegeleverde USB Type C-kabel. Om de M4 op te laden, wordt aanbevolen om een voedingsadapter met een vermogen van 2A of 3A te gebruiken. De Acer Connect M4 Mobile Wi-Fi wordt niet geleverd met een voedingsadapter.

11 3. Online gaan 3.1 Snelle start 1. Als dit de eerste keer is dat u de Acer Connect M4 Mobile Wi-Fi gebruikt of instelt, gaat u verder door op het pictogram "Menu" te tikken om het bedieningsmenu te openen. Vanaf deze menuselectiepagina hebt u toegang tot Wi-Fi-instellingen, verbonden apparaten, helderheid, SIM-kaart, SIMO-service en instellingen. 2. Om apparaten met uw Acer Connect M4 Mobile Wi-Fi te verbinden, tikt u op het pictogram "Wi-Fi Info" op het scherm.

12 3. Standaard zijn Wi-Fi-hotspots ingeschakeld. Als hotspots zijn uitgeschakeld, wordt u gevraagd om de Wi-Fi-hotspot in te schakelen. Tik op "Inschakelen" om door te gaan naar de volgende stap. 4. Op deze pagina kunt u kiezen welke band u wilt gebruiken om online te gaan. Zodra u hebt vastgesteld welke band u wilt gebruiken, scant u de bijbehorende QR-code met de QR-codescanner op Android-mobiele apparaten of met de Camera-app op iOS-mobiele apparaten. U kunt terugkeren naar de hoofdpagina door op "TERUG" te tikken. De onderstaande afbeelding is een voorbeeld van het gevraagde bericht dat op uw mobiele apparaten kan verschijnen. Opmerking: u kunt uw standaard Wi-Fi-wachtwoord ook vinden op het label aan de achterkant van de Acer Connect M4.

13 4. Connection Manager-app (CM APP) U kunt de instellingen van de Acer Connect M4 bekijken of wijzigen vanaf het touchscreen van het apparaat of door verbinding te maken met de Admin Web UI. Dit hoofdstuk geeft u een gedetailleerde uitleg over het beheren van de Acer Connect M4 Mobile Wi-Fi met behulp van de gebruikersinterface van het touchscreen van het apparaat. 4.1 Startscherm SIM-kaart In het gebruiksscenario van de SIM-kaart, zodra de SIM-kaart correct is geplaatst en de netwerkservice beschikbaar is, ziet u, als alles normaal is, Dataverbruik als hoofdthema in het scherm. eSIM In het eSIM-gebruiksscenario, zodra het eSIM-profiel succesvol is gedownload en geactiveerd, en de netwerkservice beschikbaar is, ziet u "Dataverbruik" als het hoofdthema op het scherm als alles normaal functioneert. SIMO-service (virtuele simkaart)

14 In het virtuele SIM-gebruiksscenario, zodra u zich heeft geregistreerd bij een netwerk dat wordt ondersteund door SIMO en de netwerkservice beschikbaar is, toont het startscherm de status van het SIMO-data-abonnement en een menu om het te beheren. Statusbalk (bovenaan het scherm) De Acer Connect M4 gebruikt de volgende statusindicatoren en pictogrammen. Deze status is van toepassing op zowel de fysieke simkaart als de SIMO-service (virtuele simkaart). Informatiepaneel De Acer Connect M4 gebruikt de volgende paneelinformatie en configuratiemenu-toegang.

15 4.2 Basisbediening Inschakelen Om uw Acer Connect M4 in te schakelen, houdt u de aan/uit-knop 3 seconden ingedrukt. Het startscherm verschijnt nadat het opstartproces van het systeem is voltooid. Uitschakelen Om uw Acer Connect M4 uit te schakelen, houdt u de aan/uit-knop 3 seconden ingedrukt totdat de bevestigingspagina verschijnt en bevestigt u vervolgens door op Uitschakelen te tikken.

16 Automatische schermvergrendeling-time-out Wanneer het touchscreen 15 seconden inactief is vanwege inactiviteit van de gebruiker, wordt het scherm standaard uitgeschakeld. U kunt de time-outduur van het scherm beheren via Menu op het startscherm > Instellingen > Schermtime-out. Pas de time-out aan uw wensen aan. De opties voor schermtime-out zijn 15 sec, 30 sec, 1 min, 2 min, 5 min, 10 min en Nooit. PIN-instelling voor schermvergrendeling U kunt de PIN-vergrendelingsconfiguratie van het scherm in- of uitschakelen. Om het IN te schakelen vanuit de UIT-stand, selecteert u Menu op het startscherm > Instellingen > Scherm-PIN-vergrendeling > selecteer AAN. Ga vervolgens verder met het invoeren van de schermvergrendelings-PIN via Scherm-PIN > tik op het potloodpictogram > voer een PIN van minimaal 4 cijfers in en klik vervolgens op Opslaan.

17 Scherm ontgrendelen Wanneer het scherm is uitgeschakeld vanwege inactiviteit van de schermtoegang, heeft u mogelijk de volgende twee opties: • Schermactivering wanneer PIN-vergrendeling is uitgeschakeld Als de PIN-vergrendeling is uitgeschakeld, drukt u eenmaal op de aan/uit-knop > schuif met uw vinger naar links om het scherm te ontgrendelen. • Schermactivering wanneer PIN-vergrendeling is ingeschakeld Wanneer het scherm is vergrendeld en de PIN-vergrendeling is ingeschakeld (geactiveerd), drukt u eenmaal op de aan/uit-knop > schuif met uw vinger > voer het PIN-nummer in om het scherm te ontgrendelen. Kritiek lage batterijspanning Het scherm wordt uitgeschakeld wanneer de batterij leeg is. Als u de aan/uit-knop lang indrukt, ziet u de indicator voor een bijna lege batterij op het scherm.

USB-tethering inschakelen (verbinding maken met pc/laptop als dongle) Wanneer u de M4 met een USB-kabel (USB A naar C) op een pc/laptop aansluit, verschijnt op het scherm van de M4 de vraag "Wilt u USB-tethering inschakelen?". Door op "Inschakelen" te drukken, wordt USB-tethering ingeschakeld.

18 Als USB-tethering nog steeds is uitgeschakeld, kunt u deze activeren door Menu > Instellingen > USB-tethering te selecteren. Opmerking: zodra de USB-kabelverbinding is gedetecteerd en succesvol is verbonden, wordt het USB-pictogram rechtsboven in het scherm weergegeven. Menunavigatie Tik op het menupictogram op het startscherm, navigeer door het beschikbare menu door naar links of rechts te vegen en tik op uw selectie. Vanaf deze menuselectiepagina heeft u toegang tot Wi-Fi-instellingen, Verbonden apparaat, Helderheid, Simkaart, SIMO-service en Instellingen. Tik op Terug om op elk gewenst moment terug te gaan naar het vorige menu.

19 Schermhelderheid U kunt de schermhelderheid aanpassen via Menu > Helderheid. Veeg met uw vinger naar rechts of links om de schermhelderheid aan te passen aan het comfortniveau van uw ogen. 4.3 Initiële instelling 1. Schakel het apparaat in door de aan/uit-knop 3 seconden lang ingedrukt te houden. Het Acer-opstartlogoscherm wordt weergegeven. 2. Tik op Menu > Instellingen vanaf het startscherm om enkele basisparameters te configureren, zoals: a. Selecteer de gewenste taal die u wilt gebruiken voor het navigeren door het touchscreenmenu. Ondersteunde talen zijn Engels, Traditioneel Chinees, Duits, Frans, Italiaans, Spaans, Pools, Tsjechisch, Portugees, Braziliaans Portugees, Latijns-Amerikaans Spaans, Zweeds, Noors, Deens, Fins, Nederlands, Hongaars, Thais en Hebreeuws. b. Selecteer uw tijdzone. De standaard tijdzone-instelling is "Auto".

U kunt dit wijzigen door de tijdzone naar uw voorkeur te selecteren. c. Selecteer uw SIM-type. Om een fysieke SIM-kaart, eSIM of de SIMO-service (virtuele SIM) te selecteren. Gedetailleerde instructies voor het configureren van deze opties vindt u in een ander gedeelte van dit document.

20 3. Daarnaast kunt u meer instellingen en configuraties voor de SIM-kaart eSIM of SIMO-service openen door ze te selecteren in het menu. Opmerking: wanneer er tijdens dit eerste instelproces geen actie wordt ondernomen door de gebruiker, wordt het scherm automatisch na 60 seconden opgeschort, maar wordt het niet vergrendeld. Druk eenmaal op de aan/uit-knop en het wordt hervat naar de laatste pagina waar de gebruiker zich bevond. 4.4 SIM-kaart

21 Om een fysieke SIM-kaart te gebruiken, raadpleegt u punt 2.1 Installatiestap 1 tot en met stap 6 om de SIM-kaart in de daarvoor bestemde sleuf te plaatsen. Zodra u de SIM-kaart hebt geplaatst, doorloopt u de eerste instelstap totdat u wordt gevraagd om het SIM-type te selecteren. Als de gebruiker al een SIM-kaart heeft geplaatst, selecteert het systeem de SIM-kaartoptie als de standaardoptie. Geldige SIM-kaart Zodra de SIM-kaart die u hebt geplaatst, wordt gedetecteerd, geldig en ontgrendeld is, wordt het kruisteken in het SIM-kaartmenu gewijzigd. SIM-kaartprobleem Er zijn mogelijkheden voor sommige SIM-kaartfouten tijdens het instellen van de SIM-kaart. Hieronder volgen enkele van de mogelijke foutmeldingen die kunnen optreden en de aanbevolen actie die u moet ondernemen om dit op te lossen.

22 SIM-pincodevergrendeling U kunt de SIM-pincodevergrendeling activeren via Menu > SIM-kaart > SIM-pincodevergrendeling > schuif de SIM-pincodevergrendeling naar “AAN”. U kunt deze uitschakelen door de schuifregelaar naar “UIT” te schuiven. Voor zowel het in- als uitschakelen van deze SIM-pincodevergrendeling is de juiste SIM-pincode vereist. Netwerkmodus wijzigen (alleen fysieke SIM-kaart) U kunt de selectie van de netwerkmodus wijzigen, afhankelijk van de servicebeschikbaarheid van uw netwerkprovider. Er zijn twee netwerktypen waaruit u kunt kiezen: 1. Auto (5G NR/4G LTE) 2. Alleen 4G LTE Opmerking: standaard selecteert Acer M4 automatisch (5G NR/4G LTE). Dataroaming inschakelen (alleen fysieke SIM-kaart)

23 U kunt de dataroamingoptie inschakelen door Dataroaming naar “AAN” te schuiven. De standaardmodus is UIT. Opmerking: voordat u internationale roaming inschakelt, moet u zich bewust zijn van eventuele extra datakosten die van toepassing kunnen zijn. SIM-type wijzigen (SIM-kaart naar eSIM of vSIM) Om uw SIM-kaarttype te wijzigen van een fysieke SIM-kaart naar een virtuele SIM (SIMO-service) of eSIM, tikt u op Menu in het startscherm > Instellingen > selecteert u SIM-type en tikt u vervolgens op SIMO virtuele SIM of eSIM en bevestigt u door op Schakelen te tikken. Het SIM-type wordt dienovereenkomstig gewijzigd.

24 Dataverbruik resetten (alleen fysieke SIM-kaart) U kunt het dataverbruik resetten door op het pictogram Data resetten “” te tikken in het SIM-startscherm > bericht “Wilt u het dataverbruik resetten?” verschijnt > bevestig door op “OK” te tikken, waarna het dataverbruik opnieuw begint vanaf nul. Opmerking: de berekening van het dataverbruik op het scherm is alleen voor de accumulatie van apparatuur en vertegenwoordigt niet de daadwerkelijke datatelling van de provider. 4.5 eSIM-service Als u nog geen eSIM-profiel hebt, raadpleegt u hoofdstuk 5.4 eSIM-profiel beheren om het eerst toe te voegen. Hoe (in-/uitschakelen) eSIM-profiel op CMAPP? Klik op het eSIM-pictogram op het scherm om uw eSIM-profiellijst te controleren. U kunt ook op de knop tikken om dit profiel op het scherm in/uit te schakelen. Hoe schakel ik over naar een ander eSIM-profiel?

25 ◼ Tik op Wijzigen om de overstap te bevestigen. Hoe verwijder ik het eSIM-profiel? U kunt een eSIM-profiel dat momenteel in gebruik is niet verwijderen. Schakel het uit voordat u het verwijdert. ◼ Tik op Menu ◼ Selecteer eSIM ◼ Tik op het eSIM-profiel dat u wilt verwijderen (profiel is uitgeschakeld) ◼ Scroll naar beneden om de knop 'eSIM verwijderen' te zien ◼ Klik op de verwijderknop. ◼ Profiel verwijderd. Hoe voeg ik een eSIM-profiel toe? De CM-app ondersteunt het toevoegen van een eSIM-profiel niet (alleen de Acer-webportal ondersteunt het toevoegen van een eSIM-profiel, raadpleeg hoofdstuk 5.4 Een eSIM-profiel beheren om het toe te voegen) De volgende stappen begeleiden u bij het inschakelen van de extender (raadpleeg hoofdstuk 4.10 voor meer informatie) om de internetverbinding tot stand te brengen. Als u al weet hoe u

26 de wifi-extender moet inschakelen om de internetverbinding tot stand te brengen, kunt u de volgende stappen overslaan. 1. Zorg ervoor dat uw apparaat is ingesteld op de eSIM-modus. Ga naar Instellingen > SIM-type en selecteer eSIM. 2. Tik op het menupictogram. 3. Scrol in de eSIM-lijst omlaag om de knop 'eSIM-profiel toevoegen' te zien en tik erop. 4. Druk op Volgende om naar de pagina van de wifi-extender te gaan en deze in te schakelen. 5. Druk op 'Zoeken naar wifi-netwerk' om beschikbare wifi-toegangspunten te verkrijgen. 6. Maak verbinding met het beschikbare wifi-toegangspunt. (WEP- en Enterprise wifi-toegangspunten worden niet ondersteund.) 7. Terug naar het proces voor het toevoegen van een profiel. 8. Druk op 'Volgende' om terug te gaan naar de Acer Web Portal-linkpagina. 9. Verbind uw telefoon/laptop met de wifi van de M6E 10.

27 Ondersteunt alleen het toevoegen van eSIM-profielen via de webportal De M6E ondersteunt alleen het toevoegen van eSIM-profielen via de webportal; de CM APP begeleidt u bij het gebruik van de webportal. eSIM PIN-vergrendelingsinstelling U kunt de eSIM PIN-vergrendeling naar behoefte in- of uitschakelen. Om deze te activeren, gaat u naar Menu op het startscherm > klik op eSIM-profiel > vink SIM PIN-vergrendeling aan als AAN. Voer vervolgens uw standaard SIM PIN-vergrendelingswachtwoord in dat door uw provider is verstrekt, voer een PIN van minimaal vier cijfers in en klik op OK om te bevestigen. Let op: Houd er rekening mee dat de PIN-code slechts twee keer onjuist kan worden ingevoerd. Als u deze een derde keer onjuist invoert, wordt de eSIM vergrendeld en moet u contact opnemen met uw provider om de PUK-code (Personal Unblocking Key) te verkrijgen om uw eSIM te ontgrendelen.

28 Hoe dataroaming in te schakelen met een eSIM-profiel? (Veel eSIM-providers vereisen dat dataroaming wordt ingeschakeld) ◼ Ga naar het menu. ◼ Tik op uw eSIM-profiel. ◼ Dataroaming-schakelaar. ◼ Schakel deze in voor dataroaming. Hoe SMS-berichten te bekijken (om berichten te controleren die op uw eSIM-nummer zijn ontvangen) ◼ Ga naar het menu. ◼ Tik op uw eSIM-profiel. ◼ Tik op het SMS-vak. ◼ Selecteer de berichtenreeks die u wilt lezen. Hoe uw SMS te verwijderen? ◼ Ga naar het menu. ◼ Tik op uw eSIM-profiel. ◼ Tik op het SMS-vak. ◼ Selecteer het bericht dat u wilt verwijderen.

30 4.6 SIMO-service (virtuele SIM) Acer Connect M4 wordt geleverd met een vooraf geïnstalleerde SIMO-applicatie (virtuele SIM). Met de SIMO-applicatie kunt u verbinding maken met internet of datadiensten gebruiken zonder een fysieke SIM-kaart te gebruiken. SIMO biedt verbinding met zijn mobiele operatorpartners over de hele wereld om u altijd en overal toegang te geven tot internet en datadiensten door automatisch over te schakelen naar het beste beschikbare lokale netwerk. Voordat u de virtuele SIM (SIMO-service) gebruikt, moet u eerst een SIMO-data-abonnement aanschaffen. Er zijn 3 (drie) methoden die u kunt gebruiken om dit te doen: 1. Bezoek de SIMO-homepage https://buy.simo.co rechtstreeks vanuit uw internetbrowser om de beschikbare data-abonnementen te bekijken en deze aan te schaffen door alle vereisten in te vullen.

31 2. Vanuit het Acer M4-apparaatmenu. U kunt de link vinden om u te registreren voor de SIMO-service via Menu > SIMO-service > Web QR-code weergeven. U kunt de QR-code scannen met de camera van uw mobiele telefoon of QR-scanner-apps, en deze geeft u een URL voor SIMO-registratie. Hieronder staat een voorbeeld van een gegeven URL: 3. Vanuit de SIMO-webgebruikersinterface, die wordt uitgelegd in het hoofdstuk Webgebruikersinterface (UI). SIMO bood een gratis proefdata-abonnement aan (beperkte tijdsduur en quota). Onderstaande afbeeldingen zijn voorbeelden van weergaven van een succesvolle SIMO-data-abonnementregistratie:

32 Zodra u zich succesvol heeft geabonneerd op een data-abonnement van SIMO en u nog geen simkaart heeft geplaatst, kunt u de SIMO-service selecteren via Simkaarttype wijzigen > Selecteer SIMO virtuele sim > bevestig door op WISSELEN te tikken. Na het tikken op “WISSELEN” zijn er drie mogelijkheden: 1. Als u een actief data-abonnement heeft en succesvol verbinding heeft gemaakt met internet via het netwerk van een SIMO-partner, wordt u naar het SIMO-startscherm gebracht met de status “Actief SIMO-data-abonnement”. U kunt nu de SIMO-service gebruiken. 2. Als de verbinding met internet mislukt, ontvangt u de melding “SIMO-verbindingsfout”. Raadpleeg het gedeelte SIMO-verbindingsfout hieronder voor de volgende stappen. 3. Als de verbinding met internet succesvol is, maar u geen actief SIMO-data-abonnement heeft, ontvangt u de melding “Geen SIMO-data-abonnement”.

Raadpleeg het gedeelte SIMO-data-abonnement hieronder voor verdere uitleg. SIMO-verbindingsfout Wanneer u de melding SIMO-verbindingsfout ontvangt tijdens uw eerste installatie of tijdens het overschakelen naar een andere serviceprovider, tikt u op Meer informatie > tik op Probeer opnieuw verbinding te maken > wacht tot het systeem opnieuw verbinding maakt met het netwerk van de serviceprovider. SIMO-data-abonnement Er zijn 3 situaties waarin u uw data-abonnement moet beheren: 1. Wanneer u de melding “Geen SIMO-data-abonnement” ontvangt tijdens de eerste installatie omdat er nog geen data-abonnement is gedefinieerd of het apparaat niet aan de service is gekoppeld. Om dit in te schakelen, selecteert u Data-abonnement beheren in het

33 SIMO-startscherm > bezoek de SIMO-URL om uw data-abonnement te beheren (link via QR-code). 2. U kunt dit Data-abonnement beheren ook openen vanuit uw Actieve SIMO-data-abonnement in het startscherm, wanneer u uw bestaande data-abonnement wilt aanpassen of wijzigen. 3. U kunt uw data-abonnement ook openen via Menu in het SIMO-startscherm > SIMO-service. SIMO-foutmeldingen Er zijn enkele mogelijkheden van fouten die kunnen optreden tijdens de SIMO-installatie en de mogelijke oorzaken zijn als volgt:

34 SignalScan™-functie Als u bent verbonden met een netwerk onder de SIMO-service, kan SignalScan™ worden gebruikt om een beter mobiel netwerk te identificeren voor het geval u een slechte netwerkervaring heeft met uw huidige serviceprovider. Om SignalScan™ te gebruiken, tikt u op het SignalScan™-pictogram in het SIMO-startscherm > tik op Start SignalScan™ om het scannen te starten. Het apparaat scant ongeveer 20 seconden naar het beste beschikbare signaal.

35 Tijdens het SignalScan™-proces kunt u, als het niet lukt, enkele foutmeldingen tegenkomen, zoals: • SIMO-verbindingsfout Dit kan gebeuren wanneer de verbinding met internet mislukt. U kunt proberen opnieuw verbinding te maken of contact opnemen met de SIMO-klantenservice die op het scherm wordt weergegeven. • Geen betere netwerken beschikbaar Deze melding verschijnt nadat het systeem geen ander beter netwerk op de huidige locatie kon vinden. Tik op Voltooien om terug te gaan naar het SIMO-startscherm. Simkaarttype wijzigen (vSIM naar simkaart) U kunt uw simkaarttype wijzigen van virtuele sim (SIMO-service) naar fysieke simkaart. Tik op Menu in het startscherm > Instellingen > Simkaarttype > Selecteer Simkaart > bevestig door op OK te tikken. Na succesvolle wijziging wordt u doorgestuurd naar het startscherm Simkaart.

36 4.7 Wi-Fi-instelling Wi-Fi-hotspot inschakelen vanuit het startscherm Als de Wi-Fi-hotspot is uitgeschakeld, kunt u deze inschakelen via het startscherm > tik op het Wi-Fi-info-pictogram. Bevestig door op “Inschakelen” te tikken. Zodra de hotspot is geactiveerd, kunt u informatie over elke hotspot bekijken. Wi-Fi-hotspot in- en uitschakelen via Menu Als Wi-Fi-hotspots zijn uitgeschakeld en u de Wi-Fi-hotspotfunctie wilt inschakelen, tikt u op Menu in het startscherm > tik op Wi-Fi-instellingen en schuift u vervolgens de Wi-Fi-hotspot-schuifregelaar aan. U kunt Wi-Fi ook uitschakelen via deze schuifregelaar.

37 Automatisch uitschakelen van Wi-Fi-hotspot inschakelen Om de batterij te sparen, heeft u de mogelijkheid om de Wi-Fi-hotspot automatisch uit te schakelen wanneer er geen gebruikers zijn verbonden. De standaardstatus van deze functie is UIT. Om het automatisch uitschakelen van Wi-Fi te activeren, gaat u naar Menu > selecteert u Wi-Fi-instellingen > schuift u de schuifregelaar Wi-Fi-hotspot automatisch uitschakelen aan. Wi-Fi-naam en wachtwoord wijzigen U kunt de Wi-Fi-naam en het wachtwoord wijzigen in de Wi-Fi-instellingen door de website te bezoeken via de URL of QR-code. Om het Wi-Fi-wachtwoord te wijzigen, gaat u vanuit het menu in het startscherm naar Wi-Fi-instellingen > tik op Wi-Fi-naam/wachtwoord wijzigen > maak verbinding met de M4 Wi-Fi en bezoek de opgegeven URL (http://acer-connect.com) of scan naar de link met behulp van de QR-code na het tikken op “Web QRcode weergeven”.

38 4.8 Verbonden apparaat beheren Verbonden apparaat(en) bekijken Om gedetailleerde clientapparaten te bekijken die verbonden zijn met de M4-hotspot, kiest u Verbonden apparaten in het menu. Het toont de apparaten die op dat moment verbonden zijn op dual-band (2,4 GHz en 5 GHz). Een apparaat blokkeren U kunt voorkomen dat een apparaat toegang krijgt tot internet via de M4-hotspot door het te blokkeren vanuit de lijst met verbonden apparaten. Om een apparaat te blokkeren, tikt u op Menu in het startscherm > Verbonden apparaat > selecteer het apparaat dat u wilt blokkeren > bevestig door op “Ja” te tikken. Een apparaat deblokkeren U kunt een geblokkeerd apparaat deblokkeren door op het geselecteerde geblokkeerde apparaat te tikken en vervolgens te bevestigen met “Ja” om het te deblokkeren.

39 4.9 Instellingen Taal wijzigen U kunt de taal wijzigen via Menu > Instellingen > Taal > selecteer uw voorkeurstaal. Talen die door Acer Connect M4 worden ondersteund, zijn Engels, Traditioneel Chinees, Duits, Frans, Italiaans, Spaans, Pools, Tsjechisch, Portugees, Braziliaans Portugees, Latijns-Amerikaans Spaans, Zweeds, Noors, Deens, Fins, Nederlands, Hongaars, Thais en Hebreeuws. Apparaatinformatie controleren Om de apparaatinformatie te controleren, gaat u vanuit Menu > Instellingen > tik op Apparaatinformatie. Het toont u details van het apparaat, zoals apparaatnaam, IMEI's, MAC-adressen, serienummer, SIMO-serienummer, softwareversie en app-versie. 4.9 Firmware-update

40 Firmware-update-instellingen wijzigen (handmatig/automatisch) U kunt automatische firmware-updatecontrole inschakelen en het frequentie-interval (dagen, weken) selecteren. Vanuit Menu > Instellingen > Firmware-update > Handmatige controle > schakel Automatische controle-update in > Selecteer uw voorkeurscontrolefrequentie. Als de automatische controle is ingeschakeld, tikt u op Automatische controle om de configuratie te bekijken. Automatische firmware-update Wanneer u de optie voor automatische firmware-update selecteert, controleert Acer Connect M4 periodiek op de nieuwe beschikbare firmware. Als er een update beschikbaar komt, ontvangt u een melding. Wanneer u een bericht “nieuwe update gevonden” ontvangt, tikt u op downloaden en vervolgens op Update. Wacht tot de firmware succesvol is bijgewerkt door op “OK” te tikken.

Wanneer de firmware-update is voltooid, wordt u doorgestuurd naar het startscherm. Opmerking: • U kunt “Download mislukt” tegenkomen vanwege uw internetverbinding tijdens het proces. Als dit gebeurt, kunt u uw internetstatus controleren en later opnieuw downloaden of op Opnieuw proberen tikken. • Als u na het bijwerken van de firmware een melding “Firmware-update mislukt” ontvangt, kunt u later opnieuw proberen bij te werken. Als dit gebeurt, wordt u doorgestuurd naar het startscherm.

41 Handmatige firmware-update U kunt ook handmatig de beschikbaarheid van de update instellen en controleren. U ontvangt geen waarschuwing in deze modus. Door op Nu controleren te tikken in het menu Firmware-update, controleert het systeem de beschikbaarheid van nieuwe firmware. • Wanneer er een nieuwe firmware-update is gevonden, ontvangt u een melding en kunt u het proces voortzetten door op Downloaden te tikken. Volg de rest van het updateproces zoals hierboven beschreven voor automatische firmware. • Wanneer uw firmware nog steeds de nieuwste is, geeft het systeem u een melding. Er is geen actie nodig voor deze status. • Er is ook een mogelijkheid van een internetverbindingsfout tijdens dit proces. U kunt de internetverbinding controleren en op “Opnieuw proberen” tikken om het hele proces vanaf het begin opnieuw te proberen.

42 4.10 Wi-Fi-versterker Wi-Fi-versterker ondersteunt Wi-Fi Internet Service Provider (WISP)-functies. Het kan uw Wi-Fi-internet uitbreiden vanaf een Wi-Fi Internet Service Provider (WISP). Met deze functie kan M4 verbinding maken met een bestaand Wi-Fi-toegangspunt (AP) en het internet delen met andere verbonden apparaten (verbonden met M4). Beperkingen en vereisten: 1. Wi-Fi-toegangspunt types: Deze functie ondersteunt alleen het WPA-Personal beveiligingstype. De WEP- en WPA-Enterprise-netwerktypen worden niet ondersteund. 2. SIM-types: U kunt de Wi-Fi-extenderfunctie gebruiken wanneer u uSIM (fysieke SIM) of eSIM-type op het scherm selecteert (dit wordt niet ondersteund wanneer u vSIM (SIMO-service) type selecteert). U kunt de Wi-Fi-extender inschakelen via Home/Menu > Wi-Fi-extender Zet de Wi-Fi-extender aan. Scroll omhoog om beschikbare Wi-Fi-toegangspunten te vinden (lijst).

Selecteer een geldig Wi-Fi-toegangspunt om verbinding mee te maken. Maak verbinding met dit netwerk (voer het juiste wachtwoord in). Vervolgens ontvangt de M6E internet van het Wi-Fi-toegangspunt en deelt deze verbinding met de aangesloten apparaten (verbonden met de M4).

44 5. Webgebruikersinterface (UI) Dit hoofdstuk geeft u uitleg over het configureren en beheren van uw Acer Connect M4 met behulp van de webinterface. 5.1 Webbrowsercompatibiliteit De Acer Connect M4 Web User Interface Admin is compatibel met de volgende browsers: • Google Chrome • Mozilla Firefox • Internet Explorer • Safari • Microsoft Edge 5.2 Admin Login 1. Verbind uw computer of smartphone met de Acer Connect M4-hotspot. 2. Open een webbrowser. 3. Typ http://acer-connect.com in de adresbalk en druk op enter. De startpagina wordt dan geladen, zoals weergegeven in de onderstaande schermafbeelding. 4. Voer op de startpagina het standaardwachtwoord in dat u op het apparaatlabel aan de achterkant van de Acer Connect M4 vindt en klik op Login.

46 Admin-wachtwoord wijzigen Voer uw huidige wachtwoord in, voer vervolgens een nieuw wachtwoord in en bevestig dit. Uw nieuwe wachtwoord moet tussen de 8-32 tekens lang zijn. Opmerking: Om veiligheidsredenen wordt aanbevolen om uw wachtwoord te versterken met een combinatie van hoofdletters, kleine letters en cijfers. Het wachtwoord mag niet gemakkelijk te raden zijn, of een woord uit het woordenboek. Het systeem geeft een melding van uw wachtwoordsterkte tijdens het instellen (zwak, normaal of sterk). 5.3 Wi-Fi-instelling Wi-Fi-naam en Wi-Fi-wachtwoord wijzigen Op deze pagina kunt u basis Wi-Fi-parameters configureren, zoals de Wi-Fi-naam en het wachtwoord voor de 2,4 GHz- en 5 GHz-band (aparte netwerknaam/SSID). Wi-Fi-naam Wi-Fi-naam vertegenwoordigt de Wi-Fi-netwerknaam (SSID) van het bijbehorende Wi-Fi-netwerk.

U kunt de Wi-Fi-naam wijzigen met behulp van 8 ~ 32 tekens (met behulp van een combinatie van hoofdletters, kleine letters, cijfers, '-', '_', '.' en spatie). Wi-Fi-wachtwoord Het specificeert het wachtwoord voor verbinding met het Wi-Fi-netwerk. Het wordt sterk aanbevolen om een Wi-Fi-wachtwoord in te stellen voor de beveiliging. Het wordt aanbevolen om de combinatie van cijfers, hoofdletters, kleine letters en speciale symbolen in het wachtwoord te gebruiken om de beveiliging van het Wi-Fi-netwerk te verbeteren.

47 U kunt het Wi-Fi-wachtwoord wijzigen met behulp van 8 ~ 63 tekens (ASCII-code). Configuratieprocedure: 1. Wijzig de parameters van het 2,4 GHz-netwerk. • Wijzig de Wi-Fi-naam van het 2,4 GHz-netwerk, wat in dit voorbeeld M4_G7y8_2.4GHz is. • Wijzig het Wi-Fi-wachtwoord van het 2,4 GHz-netwerk. 2. Wijzig de parameters van het 5 GHz-netwerk. • Wijzig de Wi-Fi-naam van het 5 GHz-netwerk, wat in dit voorbeeld M4_G7y8_5GHz is. • Wijzig het Wi-Fi-wachtwoord van het 5 GHz-netwerk. 3. Klik op Toepassen Zodra de Wi-Fi-naam (SSID) en het wachtwoord zijn gewijzigd, moet u opnieuw verbinding maken met uw Wi-Fi-clients.

48 5.4 eSIM-profielen beheren Voordat u een eSIM-profiel aan de M6E toevoegt, moet u ervoor zorgen dat deze is verbonden met internet. Er zijn twee manieren om internetmogelijkheden te krijgen met de M6E: 1. Verbind de M6E met een Wi-Fi-toegangspunt (dat internetmogelijkheden heeft) via de Wi-Fi-extenderfunctie. (Raadpleeg hoofdstuk 4.11 van de gebruikershandleiding). 2. Schakel het SIM-type over naar een fysieke SIM-kaart en plaats vervolgens een geldige fysieke SIM-kaart (Nano SIM-type) in de M6E. (Let op: schakel terug naar het eSIM SIM-type op het scherm zodra u het eSIM-profiel succesvol hebt gedownload en geactiveerd via de eSIM Management Portal beschreven in 5.4.1)

49 5.4.1 Hoe een eSIM-profiel downloaden en activeren? Zodra de M6E een internetverbinding heeft, verbindt u uw smartphone of pc via de M6E en logt u in op de Admin Portal. Zie 5.2 Admin Login. Pagina eSIM's beheren Er zijn drie manieren om het eSIM-profiel te downloaden en de eSIM-service te activeren in de Acer Web Portal.

52 2. eSIM handmatig toevoegen ◼ Selecteer eSIM handmatig toevoegen ◼ Voer het SM-DP-adres en de activeringscode in ◼ Druk op Volgende ◼ Wachten op downloaden en activeren 60 seconden wachten om het eSIM-profiel te downloaden en te activeren 1. Laad de QR-codeafbeelding van het eSIM-profiel ◼ Selecteer Scannen vanuit afbeelding ◼ Selecteer de eSIM-profielafbeelding uit de map ◼ Wachten op downloaden en activeren Let op: ***Als u een smartphone gebruikt, wordt deze geladen vanuit het album van uw smartphone.

54 Gebruik de schakelknop om een eSIM-profiel in/uit te schakelen. Bovendien kan het profiel worden verwijderd door op het verwijderpictogram te klikken. Klik op verwijderen. ***Uiterlijk zal enigszins verschillen wanneer bekeken op een smartphone U kunt alleen de uitgeschakelde profielen verwijderen. U kunt de ingeschakelde profielen niet verwijderen. BELANGRIJKE OPMERKING Sommige eSIM's vereisen mogelijk dat u het eSIM-profiel wijzigt in dataroaming om een netwerkverbinding te krijgen. Volg deze stappen om dit te doen ◼ Selecteer op uw M6E het eSIM-pictogram op het scherm. ◼ Selecteer in de lijst met eSIM-profielen degene die u momenteel gebruikt. ◼ Scrol omlaag naar de optie Dataroaming en schakel deze in.

55 5.5 APN-profiel APN-instelling Acer Connect M4 detecteert uw simkaart en stelt APN (Access Point Name) in voor 4G/5G-dataverbinding als de standaardconfiguratie. Maar sommige providers worden mogelijk niet automatisch geconfigureerd door Acer Connect M4. In dat geval moet u handmatig een nieuw profiel maken en de APN van IM instellen. Nieuw APN-profiel toevoegen 1. Klik in het APN-profielmenu op APN toevoegen. 2. Voer de vereiste parameters in die zijn opgevraagd bij uw netwerkprovider, zoals Profielnaam, APN, IP-type, Gebruikersnaam, Wachtwoord en Protocol. 3. Klik op Opslaan. Opmerking: • Profielnaam is verplicht, mag niet leeg worden gelaten. • IP-type opties: IPv4, IPv6 en IPv4v6. • Protocolopties: Geen, PAP en CHAP.

56 Zodra de nieuwe APN succesvol is toegevoegd, wordt deze weergegeven in de lijst met APN-profielen. U kunt nu de nieuwe APN kiezen die door de Acer Connect M4 moet worden gebruikt. APN-profiel bewerken en verwijderen U kunt het APN-profiel bewerken door op het penpictogram aan de rechterkant van elk profiel te klikken. Zodra u klaar bent met bewerken, klikt u op Opslaan. Om een APN-profiel te verwijderen, klikt u op het verwijderpictogram en bevestigt u met "OK".

64 U wordt doorgestuurd naar de SIMO-registratiehomepage. U kunt een data-abonnement kopen en selecteren via de website. U krijgt verschillende commerciële data-abonnementen aangeboden, zoals in het onderstaande voorbeeld. 5.8 Talen U kunt uw taalvoorkeur voor de web-UI selecteren in het menu Taal. De talen die door Acer Connect M4 worden ondersteund, zijn Engels, Traditioneel Chinees, Duits, Frans, Italiaans, Spaans, Pools, Tsjechisch, Portugees, Braziliaans Portugees, Latijns-Spaans, Zweeds, Noors, Deens, Fins, Nederlands, Hongaars, Thais en Hebreeuws. Klik op Toepassen nadat u het hebt geselecteerd.

65 5.9 Gebruikershandleiding U kunt de M4-gebruikershandleiding openen via de beheerwebsite. Klik op Gebruikershandleiding en u wordt doorgestuurd naar de startpagina van Acer-stuurprogramma's en -handleidingen. Om de gebruikershandleiding van de ondersteuningspagina te halen, voert u het serienummer, de SNID of het modelnummer van het apparaat in. 5.10 Uitloggen Om uit te loggen van de webbeheer-UI, klikt u op de stippen rechtsboven op de pagina en klikt u op "Uitloggen". U wordt uitgelogd en wordt opnieuw doorgestuurd naar de aanmeldingspagina voor beheerders.

67 6. Regelgevende informatie 6. 1 Belangrijke veiligheidsmaatregel Veiligheidsinstructies Probeer dit product niet zelf te repareren, omdat het openen of verwijderen van deksels u kan blootstellen aan gevaarlijke spanningspunten of andere risico's. Laat alle onderhoud over aan gekwalificeerd onderhoudspersoneel. Haal de stekker van dit product uit het stopcontact en laat het onderhoud over aan gekwalificeerd onderhoudspersoneel wanneer: • Het netsnoer of de stekker is beschadigd, doorgesneden of gerafeld. • Er vloeistof in het product is gemorst. • Het product is blootgesteld aan regen of water. • Het product is gevallen of de behuizing is beschadigd. • Het product vertoont een duidelijke verandering in prestaties, wat duidt op de noodzaak van onderhoud. • Het product werkt niet normaal na het volgen van de bedieningsinstructies.

• Het product vertoont een duidelijke verandering in prestaties, wat duidt op de noodzaak van onderhoud. • Het product werkt niet normaal na het volgen van de bedieningsinstructies. • Trek bij het loskoppelen van het netsnoer niet aan het snoer zelf, maar trek aan de stekker. •Dit product moet worden gebruikt met het type stroom dat op het markeringslabel staat aangegeven. Batterij-informatie Batterijen kunnen exploderen als ze niet op de juiste manier worden behandeld. Demonteer ze niet en gooi ze niet in het vuur. Knoei niet met batterijen. Houd ze uit de buurt van kinderen. Volg de lokale voorschriften bij het weggooien van gebruikte batterijen. Dit apparaat gebruikt een lithiumbatterij. Gebruik het niet in een vochtige, natte of corrosieve omgeving.

Plaats, bewaar of laat uw product niet in of in de buurt van een warmtebron, op een locatie met een hoge temperatuur, in sterk direct zonlicht, in een magnetron of een container onder druk, en stel het niet bloot aan temperaturen boven 60 °C (140 °F).

Het niet opvolgen van deze richtlijnen kan ertoe leiden dat de batterij zuur lekt, heet wordt, explodeert of ontbrandt en letsel en/of schade veroorzaakt. Prik niet in de batterij, open of demonteer deze niet. Als de batterij lekt en u in contact komt met de gelekte vloeistoffen, spoel dan grondig met water en zoek onmiddellijk medische hulp. Om veiligheidsredenen en om de levensduur van de batterij te verlengen, vindt het opladen niet plaats bij temperaturen onder 0 °C (32 °F) of boven 45 °C (113 °F). De volledige prestaties van een nieuwe batterij worden pas bereikt na twee of drie volledige laad- en ontlaadcycli. De batterij kan honderden keren worden opgeladen en ontladen, maar zal uiteindelijk verslijten. Wanneer de gebruiksduur merkbaar korter wordt dan normaal, koop dan een nieuwe batterij.

68 Gebruik nooit een beschadigde oplader of batterij. Sluit de batterij niet kort. Kortsluiting kan per ongeluk optreden wanneer een metalen voorwerp, zoals een munt, paperclip of pen, een directe verbinding veroorzaakt tussen de positieve (+) en negatieve (-) polen van de batterij. (Deze zien eruit als metalen strips op de batterij.) • De batterij vervangen Onjuiste vervanging of verkeerde behandeling kan de batterij beschadigen, oververhitting veroorzaken, letsel veroorzaken of een risico op brand of explosie veroorzaken. Raadpleeg de gebruikershandleiding voor de productinformatie • Het apparaat met ingebouwde batterij De ingebouwde batterij moet worden vervangen door een erkend servicecentrum. Probeer de batterij niet zelf te vervangen of te verwijderen. Opmerking: Raadpleeg www.acer.com voor documenten over het verzenden van batterijen.

De tekst gaat verder in het volledige PDF-bestand
