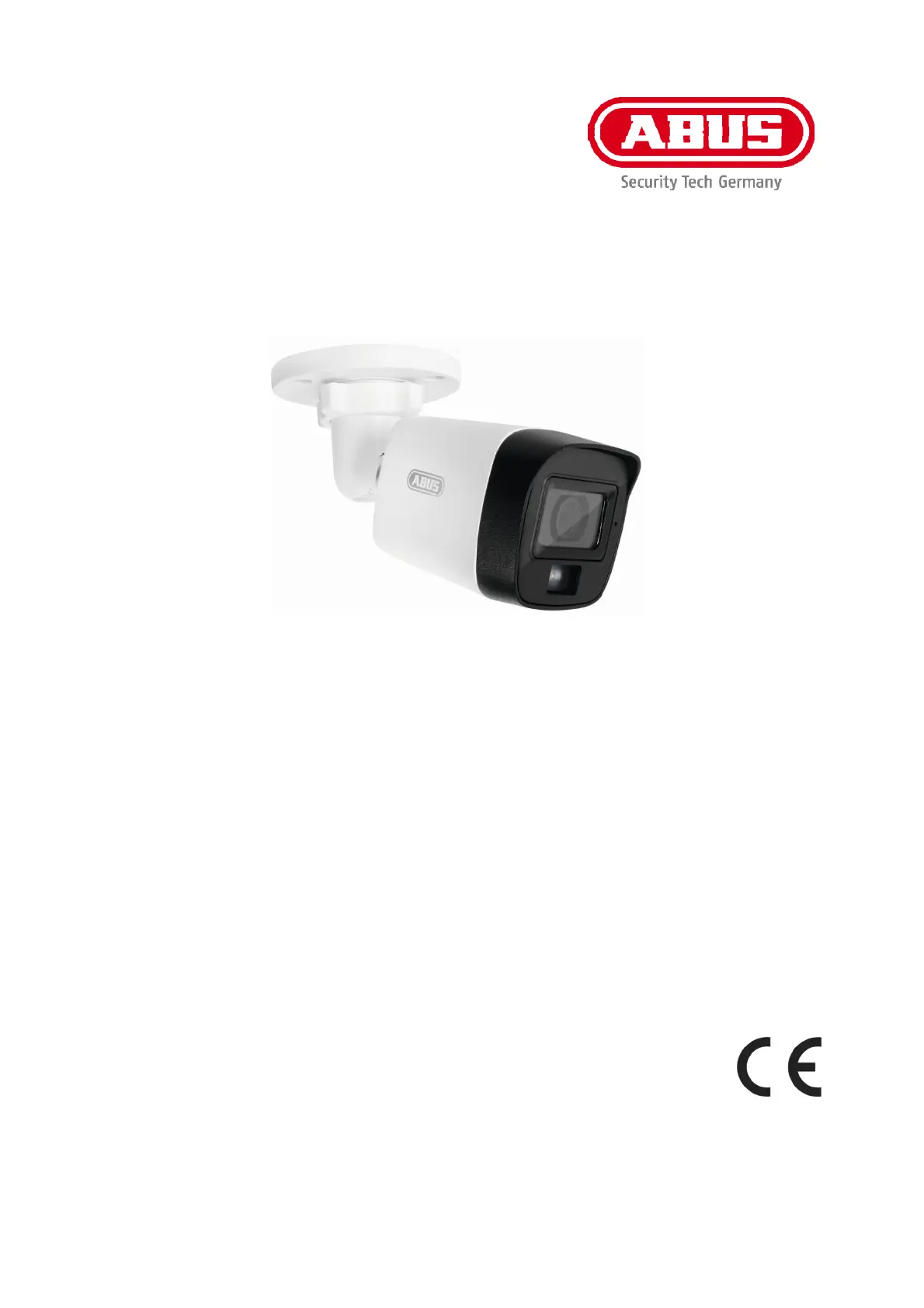

Abus TVCC32512 Handleiding

Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen. U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 50.

47 Duits Inleiding Geachte klant, Bedankt voor de aankoop van dit product. Het apparaat voldoet aan de vereisten van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. Om deze toestand te behouden en een veilige werking te garanderen, moet u als gebruiker deze bedieningsinstructies in acht nemen! Lees de volledige gebruiksaanwijzing voordat u het product gebruikt en neem alle bedienings- en veiligheidsinstructies in acht! Alle bedrijfsnamen en productaanduidingen zijn handelsmerken van hun respectieve eigenaars. Alle rechten voorbehouden. Als je vragen hebt, neem dan contact op met je gespecialiseerde installateur of verkooppartner! Disclaimer Deze handleiding is met de grootste zorg samengesteld.

Mocht u toch onvolledigheden of onnauwkeurigheden constateren, dan verzoeken wij u ons hiervan schriftelijk op de hoogte te stellen via het adres op de achterzijde van de handleiding. ABUS Security-Center GmbH & Co KG aanvaardt geen enkele aansprakelijkheid voor technische en organisatorische problemen. typografische fouten en behoudt zich het recht voor om op elk gewenst moment zonder voorafgaande kennisgeving wijzigingen aan te brengen in het product en de gebruiksaanwijzing. ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor enige directe of indirecte gevolgschade in verband met de apparatuur, de prestaties en het gebruik van dit product. Er wordt geen garantie gegeven voor de inhoud van dit document.

48 Duits Uitleg van symbolen Het symbool met de bliksemschicht in de driehoek wordt gebruikt als er gevaar is voor de gezondheid, bijvoorbeeld door een elektrische schok. Een uitroepteken in de driehoek geeft belangrijke informatie in deze gebruiksaanwijzing aan die in acht moet worden genomen. Dit symbool vind je wanneer je speciale tips en informatie over de bediening krijgt. Belangrijke veiligheidsinstructies Schade die veroorzaakt wordt door het niet naleven van deze gebruiksaanwijzing, maakt de garantie ongeldig. Wij aanvaarden geen aansprakelijkheid voor gevolgschade. Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoonlijk letsel als gevolg van onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies. In dergelijke gevallen vervalt elke aanspraak op garantie.

Geachte klant, de volgende veiligheids- en gevareninformatie is niet alleen bedoeld om uw gezondheid te beschermen, maar ook om het apparaat te beschermen. Lees de volgende punten zorgvuldig door:  Het product bevat geen onderdelen die onderhouden kunnen worden. Demontage maakt ook de goedkeuring (CE) en de garantie ongeldig.  Het product kan beschadigd raken als het van een lage hoogte valt.  Monteer het product zodanig dat er geen direct zonlicht op de beeldsensor van het apparaat kan vallen. Neem de installatie-instructies in het betreffende hoofdstuk van deze gebruiksaanwijzing in acht.  Het apparaat is ontworpen voor gebruik binnen en buiten (IP67).

Vermijd de volgende ongunstige omgevingsomstandigheden tijdens het gebruik:  Vocht of overmatige vochtigheid  Extreme kou of hitte  Direct zonlicht  Stof of ontvlambare gassen, dampen of oplosmiddelen  sterke trillingen  sterke magnetische velden, zoals in de buurt van machines of luidsprekers.  De camera mag niet geïnstalleerd worden op een instabiele ondergrond. Algemene veiligheidsinstructies:  Laat het verpakkingsmateriaal niet achteloos rondslingeren.

Plastic folie/zakken, stukken polystyreen enz. kunnen gevaarlijk speelgoed worden voor kinderen.  Om veiligheidsredenen mag de videobewakingscamera niet aan kinderen worden gegeven vanwege de kleine onderdelen die kunnen worden ingeslikt.  Steek geen voorwerpen door de openingen in de binnenkant van het apparaat.  Gebruik alleen de extra apparaten/accessoires die door de fabrikant worden gespecificeerd. Sluit geen incompatibele producten aan.  Neem de veiligheidsvoorschriften en gebruiksaanwijzingen voor de andere aangesloten apparaten in acht.  Controleer het apparaat voor ingebruikname op beschadigingen; indien dit het geval is, het apparaat niet gebruiken.  Houd u aan de limieten van de bedrijfsspanning die worden vermeld in de technische gegevens. Hogere spanningen kunnen het apparaat vernielen en uw veiligheid in gevaar brengen (elektrische schok).

49 Duits Veiligheidsinstructies 1. Stroomvoorziening: Let op de informatie op het typeplaatje voor de voedingsspanning en het stroomverbruik. 2. Overbelasting Vermijd overbelasting van stopcontacten, verlengkabels en adapters, want dit kan leiden tot brand of elektrische schokken. 3. Schoonmaken Maak het apparaat alleen schoon met een vochtige doek en gebruik geen agressieve schoonmaakmiddelen. Het apparaat moet worden losgekoppeld van het lichtnet. Waarschuwingen Voor de eerste inbedrijfstelling moeten alle veiligheids- en bedieningsinstructies in acht worden genomen. 1. Neem de volgende instructies in acht om schade aan het netsnoer en de netstekker te voorkomen:  Trek niet aan het netsnoer als u het apparaat loskoppelt van het lichtnet, maar pak de stekker vast.

 Zorg ervoor dat het netsnoer zo ver mogelijk verwijderd is van verwarmingsapparatuur om te voorkomen dat de plastic mantel smelt. 2. Volg deze instructies. Doet u dit niet, dan kan dit leiden tot een elektrische schok:  Open nooit de behuizing of de voedingseenheid.  Steek geen metalen of brandbare voorwerpen in het apparaat.  Gebruik een overspanningsbeveiliging om schade door overspanning (bijv. onweer) te voorkomen. 3. Haal defecte apparaten onmiddellijk van het lichtnet en informeer uw vakhandelaar. Zorg er bij het installeren in een bestaand videobewakingssysteem voor dat alle apparaten zijn losgekoppeld van het lichtnet en de laagspanningscircuits. Voer bij twijfel de montage, installatie en bedrading niet zelf uit, maar laat dit over aan een specialist.

Ondeskundig en onprofessioneel werk aan het elektriciteitsnet of huishoudelijke installaties vormt niet alleen een risico voor jezelf, maar ook voor andere mensen. Bedraad de installaties zo dat de net- en laagspanningscircuits altijd apart lopen en op geen enkel punt met elkaar verbonden zijn of door een storing niet met elkaar verbonden kunnen worden. Uitpakken Behandel het apparaat met de grootste zorg bij het uitpakken.

50 Duits Inhoudsopgave 1. Beoogd gebruik. 51 2. Omvang van de levering. 51 3. Eigenschappen en functies. 51 4. Beschrijving van de camera. 52 5. Montage / Installatie. 53 5. 1. De camera monteren. 53 5. 2. De camera uitlijnen. 53 5. 3. Stroomvoorziening. 54 5. 4. De videokabel bevestigen. 54 6. Menu op het scherm. 55 6. 1. Het schermmenu (OSD) openen. 55 6. 2. Beschrijving van het schermmenu (OSD). 55 7. Onderhoud en reiniging. 59 7. 1. Onderhoud. 59 7. 2. Reinigen. 59 8. Afvalverwijdering. 59.

51 Duits 1. Beoogd gebruik Deze camera is geschikt voor zowel dag- als nachtgebruik. Hij levert videobeelden in full HD-resolutie en het uitgangssignaal is beschikbaar in HD-TVI-formaat. Dit maakt het gebruik van conventionele coaxkabel voor signaaloverdracht mogelijk. Het wordt gebruikt voor videobewaking in combinatie met een opnameapparaat. Het apparaat is ontworpen voor gebruik binnen en buiten. 2. Omvang van de levering Buiten HD-TVI Minibuis IR Veiligheidsinstructies Beknopte gids Boorsjabloon 3.

53 Duits 5. Montage / installatie 5.1 De camera monteren LET OP! De camera moet tijdens de installatie worden losgekoppeld van de netspanning. Gebruik muurpluggen en schroeven die geschikt zijn voor de ondergrond om de camera te bevestigen. Boor gaten met de juiste afmetingen voor de gebruikte pluggen. Op de bodemplaat van de camerabevestiging is een opening voorzien voor zijdelingse kabelgeleiding. 5.2 Uitlijnen van de camera Draai de wartelmoer (#1) voorzichtig los. Lijn vervolgens de camera uit zoals vereist. #2: Pannen 360° #3: Kantelen 90° #4: Rotatie 360° Vergeet niet om de wartelmoer daarna weer vast te draaien. 1 2 3 4

54 Duits Het effectieve IR / witlichtbereik is afhankelijk van de locatie. Lichtabsorberende oppervlakken of geen lichtreflecterende objecten in het gezichtsveld verminderen het IR / witlichtbereik of zorgen ervoor dat het videobeeld te donker is. Bovendien kunnen reflecterende objecten in de directe omgeving van de camera (dakgoot, muur) leiden tot storende reflecties van het IR / witte licht in het beeld. 5.3. Stroomvoorziening LET OP! Controleer voordat u met de installatie begint of de voedingsspanning en de nominale spanning van de camera overeenkomen. 12 VDC, tonconnector, 5,5x2,1 mm De camera's hebben een 12 VDC voeding nodig. De polariteit van de gelijkstroomvoeding moet worden aangehouden!

5.4 De videokabel bevestigen Om het HD-TVI videosignaal van de camera naar een recorder te sturen, moet een coaxkabel van het type RG59 met BNC-connector (mannetje, mannetje) worden aangesloten op de aansluiting met het label "TVI". De kabellengte naar het volgende apparaat mag niet meer zijn dan 500 meter. Voor een optimale overdrachtskwaliteit van het HD-TVI-signaal is het essentieel dat de kabel niet geknikt, geplet of met een te kleine radius wordt gelegd (minimale buigradius 6 cm). Als de kabel beschadigd of poreus is geworden door het verouderingsproces, kan dit ook het signaal of de beeldkwaliteit beïnvloeden (bijvoorbeeld schaduwen rond randen).

55 Duits 6. Menu op scherm .1.Het schermmenu (OSD) openen Het on-screen display (OSD) van deze camera kan alleen worden geopend via de ABUS Analoge HD-recorder (TVVR33*** of HDCC900**). Raadpleeg de gebruiksaanwijzing van de ABUS recorder. .2.Beschrijving van het schermmenu (OSD) Druk op de OSD-menubedieningsknop om het OSD-menu op het scherm te openen (lokale interface (HDMI) van de recorder / camera / PTZ-menu / menu) ("Shutter+" voor Enter). Via dit schermmenu kunnen gedetailleerde instellingen worden gemaakt.

56 Duits :Automatische belichtingsinstelling metdigitale WDR-functie (groot dynamisch bereik). De DWDR-functie wordt gebruikt om de weergave van hoge beeldcontrasten te verbeteren. HLS: High Light Suppression: Als de helderheid in het videobeeld op verschillende punten een bepaalde drempelwaarde overschrijdt, worden deze gebieden of pixels zwart weergegeven. AGC Automatische versterkingsregeling. Hoe hoger de instelling, hoe helderder het videobeeld bij weinig licht, maar hoe meer beeldruis.

aag edium: Middel oog:Hoog Anti-banding Functie voor het onderdrukken van horizontale banding in het videobeeld (ook "anti-flikkering") OFF: Functie gedeactiveerd Niveau 1-5: Niveau selecteren voor meer of minder onderdrukking van strepen Terug Terug naar de vorige menupagina Ga naar Het menu verlaten Opslaan&Uitgaan Het menu opslaan en afsluiten LICHTINSTELLINGEN De modus voor dag/nachtschakeling (of Gecko/IR-schakeling) wordt in dit menu ingesteld. Functie Beschrijving van de SMART Gebeurtenisgestuurd overschakelen van IR (nacht)-modus naar gekko/witlichtmodus. Een gebeurtenis kan bewegingsdetectie, inbraakdetectie of detectie van struikeldraden met detectie van personen/voertuigen zijn. Voor deze functie is een ABUS TVVR33603 of TVVR33803 videorecorder nodig. Deze recorders hebben de bijbehorende gebeurtenisdetectoren met persoon/voertuigherkenning. De recorder regelt het schakelen.

57 Duits R-licht:Aan: IR-LED's actief in nachtmodusUit: IR-LED's gedeactiveerd in nachtmodus mart IR:Functie om de overbelichting van IR-licht te verminderen bij objecten dichtbijAan: Functie actiefUit: Functie gedeactiveerd ->N Drempel (1-9):Schakeldrempel van dag-naar nachtmodus ->D Drempel (1-9):Schakeldrempelvan nacht- naar dagmodus erug:Terug naar de vorige menupagina WIT LICHT De camera blijft permanent in kleur- of gekkomodus. Wit licht: Auto: Automatische activering van de LED's voor wit licht in het donker. OFF: Deactivering van de LED's voor wit licht. Voor een acceptabel videobeeld moet er wat restlicht in de scène zijn (bijv. straatlantaarn of voordeurlamp). Drempelwaarde: Drempelwaarde, maar bij welk helderheidsniveau het witte licht wordt ingeschakeld.

Niveau: helderheidsniveau van de witte LED's Video-instellingen Algemene beeldinstellingen zoals contrast of spiegeling van het videobeeld worden in dit menu gemaakt. Functie Beschrijving van de Beeldmodus Hier kunnen twee verschillende basisinstellingen voor de camera worden ingesteld. TD:standaardinstelling IGH-SAT:Instelling voor een intenser kleurenbeeld HIGHLIGHT: Contrastbeeld met gladmakend effect Witbalans uto:Automatische witbalans anual:HandmatigwitbalansR ain:Versterkingsfactor voorde rode component in het beeldB Gain:Versterkingsfactor voor de blauwe component in het beeld erug:Terug naar de vorige menupagina fsluiten:het menu afsluiten ave&Exit:het menu opslaan en afsluiten Helderheid 1~9):Instelling voor de beeldhelderheid Contrast 1~ 9):Instelling voor het beeldcontrast Scherpte 1~9):Deze functie kan worden gebruikt om de

58 Duits perceptie van beeldscherpte elektronisch te wijzigen. Verzadiging 1~9):van het videobeeld DNR 1~9):Instelling voor de ruisonderdrukkingsfunctie. Hoe hoger de ingestelde waarde, hoe meer ruis door de software uit het videobeeld wordt verwijderd. Terug Terug naar de vorige menupagina Ga naar Het menu verlaten Opslaan&Uitgaan Het menu opslaan en afsluiten Audio-instellingen Functie Beschrijving van de Audio Uitschakelen of inschakelen van de ingebouwde microfoon. Voor deze functie is een ABUS videorecorder TVVR33603 of TVVR33803 vereist. OFF: Uitschakelen van de microfoon ON: Activering van de microfoon pmerkingNeem de landspecifiekevoorschriften in achtvoor het gebruik van de audiofunctie.

Volume -9 .Volume-instelling voor de ingebouwde microfoon Terug Terug naar de vorige menupagina Ga naar Het menu verlaten Opslaan&Uitgaan Het menu opslaan en afsluiten Fabrieksinstellingen (resetten) Functie Beschrijving van de Standaardinstelling Alle camera-instellingen in het hoofdmenu terugzetten naar fabrieksinstellingen Proces bevestigen nnulerenProcesnnuleren Ga naar Functie Beschrijving van de Terug Het menu verlaten zonder op te slaan Opslaan&Uitgaan Functie Beschrijving van de Opslaan&Uitgaan Alle instellingen opslaan en het OSD-menu afsluiten

59 Duits 7. Onderhoud en reiniging 7.1. Onderhoud Controleer regelmatig de technische veiligheid van het product, bijv. schade aan de behuizing. Als kan worden aangenomen dat een veilige werking niet langer mogelijk is, moet het product uit bedrijf worden genomen en worden beveiligd tegen onbedoeld gebruik. Er kan worden aangenomen dat een veilige werking niet langer mogelijk is als  het apparaat zichtbare schade vertoont,  het apparaat werkt niet meer Let op: Het product is onderhoudsvrij. Er zitten geen onderdelen in het product die je moet controleren of onderhouden, je hoeft het nooit te openen. 7.2. Reinigen Reinig het product met een schone, droge doek. Voor zwaardere vervuiling kan de doek licht bevochtigd worden met lauw water. Zorg ervoor dat er geen vloeistoffen in het apparaat terechtkomen.

Gebruik geen chemische reinigingsmiddelen, want deze kunnen het oppervlak van de behuizing en het scherm beschadigen (verkleuring). 8. Afvalverwijdering Let op: EU-richtlijn 2002/96/EC regelt de juiste terugname, verwerking en recycling van gebruikte elektronische apparaten. Dit symbool betekent dat het apparaat in het belang van de milieubescherming aan het einde van zijn levensduur moet worden afgevoerd volgens de geldende wettelijke voorschriften en gescheiden van huishoudelijk of commercieel afval. Het oude apparaat kan worden ingeleverd bij officiële inzamelcentra in uw land. Volg de plaatselijke voorschriften bij het afvoeren van de materialen. Neem voor meer informatie over terugname (ook voor niet-EU-landen) contact op met uw lokale overheid.

Gescheiden inzameling en recycling spaart natuurlijke hulpbronnen en zorgt ervoor dat alle voorschriften voor de bescherming van de gezondheid en het milieu worden nageleefd bij het recyclen van het product.
