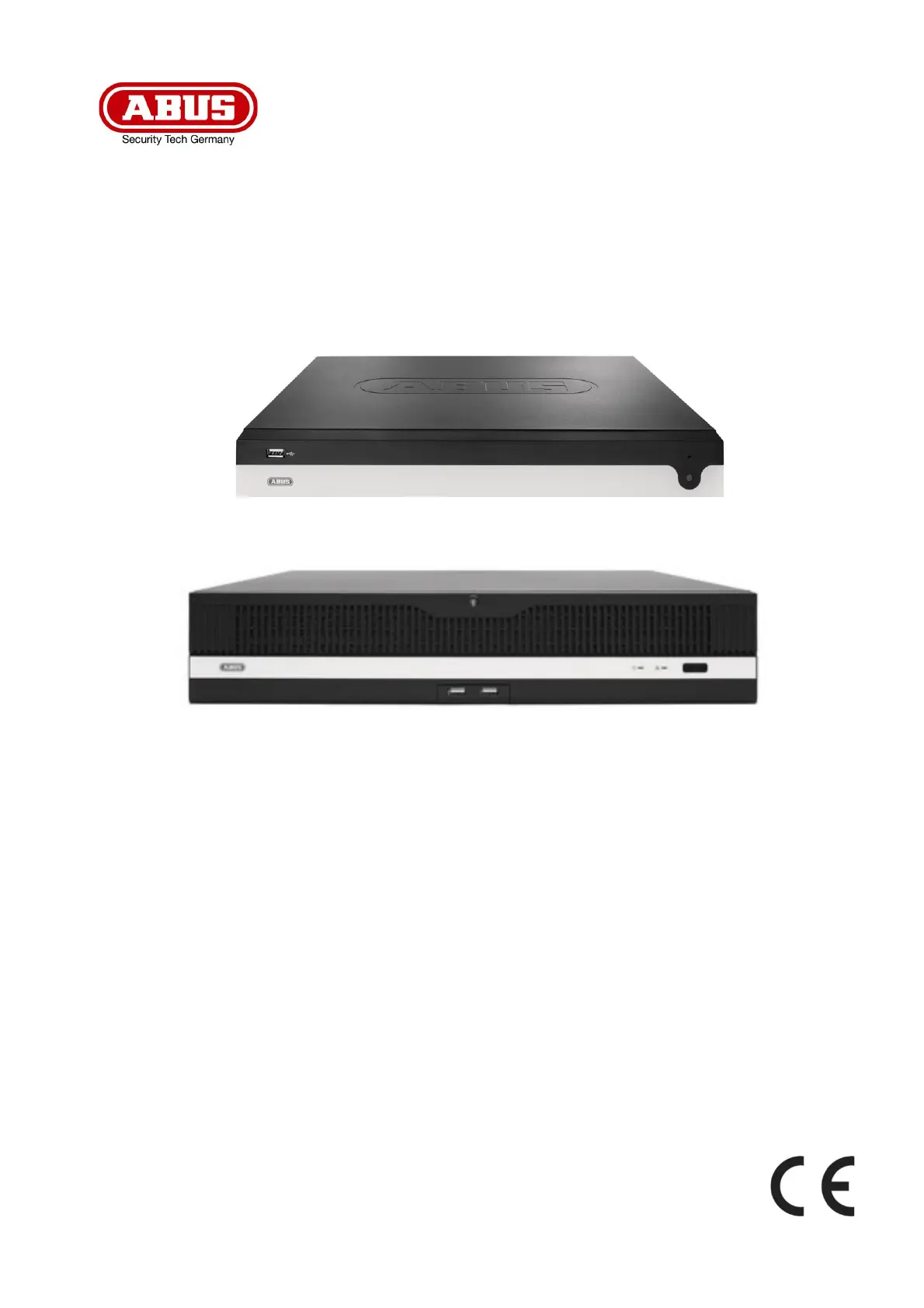

Abus NVR10021P Handleiding

226 1) Conformiteitsverklaring ABUS Security Center verklaart hierbij dat het bijgevoegde product voldoet aan de volgende richtlijnen die van toepassing zijn op het product: EMC-richtlijn 2014/30/EU Laagspanningsrichtlijn 2014/35/EU RoHS-richtlijn 2011/65/EU De volledige EU-conformiteitsverklaring is verkrijgbaar op het volgende adres: ABUS Beveiligingscentrum GmbH & Co KG Linker Kreuthweg 5 86444 Affing DUITSLAND www.abus.com/product/Artikelnummer ("Artikelnummer" in de link is identiek aan het artikelnummer van het bijgevoegde product)

227 2) Eerste stappen / Setup-wizard Nadat de NVR voor de eerste keer is opgestart, moet een veilig wachtwoord worden toegewezen voor gebruik. De activering kan lokaal op het apparaat worden uitgevoerd via HDMI/VGA of via de webinterface of ABUS CMS software. Na succesvolle activering is het toegewezen wachtwoord geldig voor de beheerderstoegang "admin". De functie "Export GUID" wordt gebruikt om aan te geven of het GUID-bestand ook geëxporteerd en aangemaakt moet worden. Dit bestand kan worden gebruikt om het wachtwoord later opnieuw in te stellen (bijv. vergeten wachtwoord). Er zijn echter andere manieren om het wachtwoord te resetten => Zie de volgende stap In het veld "Standaardwachtwoord voor het kanaal aanmaken" kunt u een wachtwoord invoeren dat de NVR automatisch zal gebruiken voor het toevoegen/activeren van de netwerkcamera's.

228 Wachtwoord opnieuw instellen Er moet minstens één methode voor het resetten van het wachtwoord worden geselecteerd. 1) Gereserveerde e-mail: Voer een e-mailadres in waarmee contact wordt opgenomen voor herstel in het geval van een vergeten wachtwoord. 2) ABUS Link Station App: Installeer eerst de ABUS Link Station Lite App op uw smartphone. Volg vervolgens de instructies op het NVR-scherm en wijs een verificatiecode toe. Deze wordt gevraagd wanneer de app wordt toegevoegd. U kunt de live beelden en opnames van de NVR bekijken via de app. De functie "Wachtwoord resetten" is ook beschikbaar. Je kunt de verbinding met de app op elk moment activeren/deactiveren, zelfs achteraf. De app is niet absoluut noodzakelijk voor gebruik en installatie. 3) Beveiligingsvragen: Stel 3 persoonlijke beveiligingsvragen in die later opnieuw kunnen worden ingesteld.

230 3) Live weergave De live-weergave start automatisch wanneer het apparaat wordt ingeschakeld. Deze weergave biedt de mogelijkheid om livebeelden en cameraopdrachten van alle aangesloten camera's op de recorder weer te geven of uit te voeren.  Door te dubbelklikken op de linkermuisknop kun je het betreffende camerabeeld als volledig scherm weergeven of terugschakelen naar de oorspronkelijke weergave.  Door op de rechtermuisknop te klikken kun je de menustructuur verbergen en weergeven om alleen de betreffende cameralay-out als volledig scherm weer te geven.

De live-weergave is onderverdeeld in de volgende functionele gebieden: Hoofdmenu Selectie van de configuratie- en bedieningsmenu's Cameramenu Camera's selecteren en zoeken of verschillende analysefuncties weergeven Camera-opdracht Selectie van cameraopdrachten en acties voor de geselecteerde camera Menu weergeven De weergave op de lokale monitor regelen Opnamestatus De huidige opnamestatus wordt altijd weergegeven in het livebeeld (rechtsboven) in de vorm van een gekleurde R ("Record"). Elk videokanaal kan een van de volgende drie statussen hebben: Geen symbool Geen opname geprogrammeerd, geen harde schijf beschikbaar, geen gebeurtenis

231 Hoofdmenu Gebeurtenisalarm ( op beweging, alarmingang of VCA) Opname gestart Schakelt over naar de live-weergave Schakelt over naar de afspeelweergave Schakelt over naar het zoeken naar bestanden Schakelt over naar intelligente analyse Schakelt over naar het menu voor camera-instellingen Schakelt over naar het menu voor geheugeninstellingen Schakelt over naar het menu voor systeeminstellingen Schakelt over naar het menu voor onderhoudsinstellingen Schakelt over naar het menu voor speciale toepassingsmodi (afhankelijk van het gebruikte camera/deurintercomsysteem) Opent het logboek Alle interacties en gebeurtenissen worden vastgelegd in het logboek. Inzendingen kunnen hier worden gefilterd en weergegeven volgens specifieke criteria. Back-up. Alle actieve exportdownloads worden hier weergegeven.

233 Cameramenu Camera-opdracht Menu weergeven Creëert een direct beeld Start het afspelen van de laatste 5 minuten Opent de PTZ-besturing Opent de digitale zoom Schakelt audio in/uit Opent de weergaveprioriteit Informatie over de videostream weergeven Opname starten/stoppen, LET OP: deze functie overschrijft de bestaande opnameschema's. Opent een menu voor het wijzigen van weergaven bij gebruik van fisheye-camera's Toont of verbergt de detectiekaders/lijnen van de VCA-detecties in het livebeeld. Schakelt tussen stream 1 (M = Main) en stream 2 (S = Sub) Schakelt 3D-positionering in of uit 1/1 Schakelt tussen weergavepagina's Schakelt over naar de tweede monitor Opent de selectie van cameralay-outs Start/beëindigt de sequentieweergave Start/stopt de opname van alle camera's Toont of verbergt de detectiekaders/lijnen van de VCA-detecties in het livebeeld.

234 4) Afspelen Met Afspelen kunnen de opgenomen videogegevens van camera's worden afgespeeld op de recorder. De weergave is onderverdeeld in de volgende functionele gebieden: Camera selecteren De cameralijst wordt gebruikt om de opgenomen camera-archieven op de recorder te selecteren. Meerdere camera's kunnen tegelijkertijd worden afgespeeld door op de selectievelden in de lijst te klikken. In het zoekveld boven de cameralijst kun je zoeken naar een specifieke cameranaam (hoofdlettergevoelig). Je hebt ook de optie om te klikken op "Alle camera's selecteren" of "Individuele camera's selecteren". Camera selecteren Selectie van de af te spelen camera's. Kalender Selectie van de datum van de opgenomen gegevens. Camera-opdracht Selectie van cameraopdrachten en acties voor de geselecteerde camera. Afspeelbesturing Controle en interactie tijdens het afspelen.

235 Kalender In de kalender kun je direct de dag selecteren waarop de opname moet worden gezocht. Klik op "Aangepast zoeken" om een nieuw venster te openen met criteria en filters om je zoekopdracht te verfijnen. De zoekinstellingen kunnen worden opgeslagen door een naam in te voeren en op de knop "Opslaan" te klikken. Deze kunnen worden opgeroepen en uitgevoerd in het menu aan de linkerkant. Camera-opdracht Tijd Selectie van een vooraf gedefinieerde of zelf gedefinieerde tijdsperiode Soort bestand Selecteer of u wilt zoeken naar video's of afbeeldingen Markering Als er markers zijn aangemaakt, kun je hier zoeken naar de naam van de marker Bestandsstatus Selectie of het bestand "vergrendeld" of "ontgrendeld" is Type evenement Selecteer of er naar een specifiek gebeurtenistype moet worden gezocht.

Bijv.: Bewegingsdetectie Identificatienummer & regio/land Als een compatibele kentekencamera wordt gebruikt, kun je hier naar een specifiek kenteken zoeken Creëert een direct beeld Creëert een marker voor de huidige afspeelpositie. Markers kunnen rechtstreeks worden opgeroepen en afgespeeld via het weergavetype "Marker". Opent de digitale zoom Schakelt audio in/uit Het opnamebestand van de huidige afspeelpositie is vergrendeld. Een vergrendeld bestand wordt niet overschreven door de ringbuffer. Opent de slimme zoekfunctie. Het respectieve gebeurtenistype moet geactiveerd zijn om de slimme zoekfunctie te gebruiken. (bewegingsdetectie, tripwire, inbraakdetectie) Opent een menu voor het wijzigen van weergaven bij gebruik van fisheye-camera's. Toont of verbergt de detectiekaders/lijnen van de VCA-detecties in het livebeeld.

236 Afspeelbesturing Klik vervolgens op de tijdlijn om het afspelen op het gewenste tijdstip te starten of te hervatten. Opnames worden aangegeven met gekleurde balken op de tijdlijn. De kleurcodering is als volgt: Voorbeeldafbeeldingen Met deze functie kun je snel een overzicht krijgen. Plaats de muisaanwijzer op de tijdlijn om negen voorbeeldafbeeldingen voor de geselecteerde tijd weer te geven. Tijdsweergave Tijdslijn De standaardinstelling voor het weergavebereik van de tijdlijn is 20 minuten. Dit betekent dat de laatste 10 minuten voor en de volgende 10 minuten na de huidige afspeeltijd worden weergegeven op de tijdlijn. De schaling van de tijdlijn kan in de volgende stappen worden ingesteld: 5 minuten, 10 minuten, 20 minuten, 1 uur, 2 uur, 4 uur, 8 uur, 12 uur, 16 uur, 20 uur, 1 dag.

237 Tijdlijn filteren Er zijn vier verschillende filters beschikbaar om het zoeken naar specifieke opnames te vereenvoudigen. De weergave van de tijdlijn wordt ook altijd aangepast. Tijdlijncontrole De volgende functies zijn beschikbaar onder de tijdbalk: Duur Alle permanente opnamen weergeven Slim  Toont alle opnames die zijn getriggerd door een VCA-functie, bijv. Tripwire  Bestaande opnames kunnen worden opgezocht met een VCA-functie. Klik hiervoor op het pictogram in de opdrachtbalk van de camera. De volgende drie VCA-functies zijn beschikbaar: Tripwire Inbraakdetectie Bewegingsdetectie Aangepast Gebruik vooraf "Aangepast zoeken Markering Toegevoegde markers in de tijdlijn weergeven Opent het menu voor het afspelen van opnamen van externe gegevensdragers De opnames van de geselecteerde camera worden op verschillende tijden getoond in de Quad-weergave.

Hierdoor kunnen gebeurtenissen sneller worden gelokaliseerd. Hiermee kun je snel en gemakkelijk videoclips exporteren. De kalenderzoekoptie is beschikbaar. De tijd van de videoclip kan ook worden bepaald door de rode haakjes op de tijdbalk te verplaatsen. Springt 30 seconden achteruit

239 Hier heb je de volgende optie om opnames te zoeken:  Evenement zoeken  Video (continu opnemen)  Beeld (snapshotopslag)  Audio  Intelligent zoeken (mens/voertuig zoeken) Opgeslagen zoekopdracht Opgeslagen zoekopdrachten worden hier weergegeven en kunnen later snel worden opgeroepen. Evenement zoeken: Video / Afbeelding zoeken Alle zoekresultaten kunnen snel en eenvoudig worden geëxporteerd via de USB-poort. Tijd Selectie van een vooraf gedefinieerde of door de gebruiker gedefinieerde tijdsperiode. Camera Selecteer welke camera-archieven moeten worden doorzocht Soort bestand Selecteer of u wilt zoeken naar video's of afbeeldingen Type evenement Selecteer of u wilt zoeken naar een specifiek gebeurtenistype, bijv. bewegingsdetectie. Tijd Selectie van een vooraf gedefinieerde of door de gebruiker gedefinieerde tijdsperiode.

240 Zoekresultaten exporteren Zoekresultaten kunnen snel en eenvoudig worden geëxporteerd. Om dit te doen, selecteer je de video of afbeelding die je wilt exporteren (meerdere selecties zijn mogelijk) en klik je op de knop "Exporteren". Bij het exporteren heb je de optie om naast de opnames ook het logbestand en een videospeler te exporteren. Audio: Vanaf vandaag (2024/09) biedt ABUS geen hardware om deze functie te gebruiken. Audio-opnamen kunnen worden opgezocht als compatibele hardware wordt gebruikt. Intelligent zoeken: Man/voertuig: Hier kunt u expliciet filteren op persoon/voertuig (zonder te controleren welke persoon of welk kenteken) als een camera met deze functionaliteit is geïntegreerd in de NVR en een "persoon" of "voertuig" detectie is geconfigureerd voor de opname. Gezicht: Deze functie is momenteel niet beschikbaar. 6) Slimme analyse

241 Slim zoeken: (Opmerking: Het identieke menu is ook te vinden onder "Bestanden zoeken") Hier kunt u expliciet filteren op mensen (geen expliciet gezicht) / voertuigen (geen expliciet kenteken) als een camera met deze functionaliteit is geïntegreerd in de NVR en een "mens"- of "voertuig"-detectie is geconfigureerd voor de opname. De functie "Afbeelding zoeken" is momenteel niet beschikbaar. Bibliotheek met gezichtsafbeeldingen / database met gezichten: Deze functie is momenteel niet beschikbaar.

243 VCA-functies (perimeterbeveiliging) De VCA perimeterdetecties worden ook geconfigureerd en gedefinieerd voor alle camera's in het menu "Slimme gebeurtenisinstellingen". Afhankelijk van het gebruikte cameramodel zijn hier de VCA-functies "Reisdraad", "Inbraakdetectie" en andere speciale functies (kentekenherkenning via ANPR-camera, thermische camerafuncties) beschikbaar. Opmerking: Afhankelijk van de gebruikte camera zijn er verschillende VCA-functies beschikbaar. Lees de camerahandleiding voor gedetailleerde instructies over het gebruik van de functie. De hier genoemde functies zijn de meest gebruikte VCA-functies: Tripwire-detectie De Tripwire-functie triggert een gebeurtenis wanneer een object in één of beide richtingen over een virtuele lijn beweegt.

Inbraakdetectie De functie Inbraakdetectie activeert een gebeurtenis als een object langer dan de ingestelde tijd in het te bewaken gebied blijft. Detectie van scènewisselingen Deze functie activeert een gebeurtenis als de beeldinhoud aanzienlijk verandert. Zo kan rotatie van de camera worden herkend.

244 Detectie-instelling: Detectiemodus: Dit menu wordt gebruikt om te selecteren welk detectietype de NVR moet gebruiken.  Gezichtsherkenning (Deze functie is momenteel niet beschikbaar.)  Perimeterbeveiliging (Deze functie is momenteel niet beschikbaar.)  Bewegingsdetectie 2.0 (bewegingsdetectie met detectie van mens/voertuig) Opmerking: Deze functie wordt normaal gesproken niet gebruikt in combinatie met ABUS-netwerkcamera's, omdat de huidige ABUS-netwerkcamera's de verschillende detectietypen zelf al ondersteunen en dus niet door de NVR zelf hoeven te worden geanalyseerd.

De volgende tabel geeft een overzicht van het maximale aantal kanalen waarvoor de NVR zelf detectie kan uitvoeren, afhankelijk van het recordermodel en het gewenste detectietype: ABUS-model Bewegingsdetectie NVR10011 8 NVR10021 8 NVR10021P 8 NVR10031 16 NVR10031P 16 NVR10041 32 NVR10051 32 Gezichtscategorisatie: Deze functie is momenteel niet beschikbaar.

245 Intelligent rapport: Let op: Alleen in combinatie met camera's (bijv. ABUS Fisheye) die people counting / heat map (warmtekaart) ondersteunen. De betreffende functie moet in de camera zelf worden geactiveerd en worden opgeslagen op de microSD-kaart van de camera. Mensen tellen Selecteer de camera met de functie voor het tellen van personen. Gebruik de kalender om de gewenste periode te selecteren en selecteer het gewenste rapporttype. (Dagelijks, wekelijks, maandelijks, jaarlijks rapport). De inkomende en uitgaande personen worden nu weergegeven in de statistieken. Deze kunnen worden geëxporteerd naar een extern opslagmedium met de exportfunctie. Warmte kaart Selecteer de camera met warmtekaartfunctie. Gebruik de kalender om de gewenste datum te selecteren en selecteer het gewenste rapporttype. (Dagelijks, wekelijks, maandelijks, jaarlijks rapport).

246 7) Camera-instellingen In dit menu wordt de camera beheerd. Verder kunnen er basisinstellingen voor de camera worden uitgevoerd. Camera Wachtwoord weergeven: Geeft de wachtwoorden van de camera's in platte tekst weer Camera handmatig toevoegen Camera verwijderen Cameralijst importeren / exporteren Verdere instellingen:  Protocol Hier kun je een gebruikersspecifiek RTSP-profiel aanmaken. Dit profiel kan vervolgens worden geselecteerd bij het toevoegen van een camera. Protocol: Selecteer het profiel dat moet worden gedefinieerd Naam: Vrij te kiezen naam Stream:

247 Netwerkoverzicht Klik op de knop " " onderaan het menu om een overzicht van alle camera's in het netwerk weer te geven. Deze weergave wordt vastgezet door op het pictogram "Vergrendelen" te klikken. Selecteer de gewenste camera's om ze te "Activeren" of "Toevoegen" aan de NVR. o Alle waarden onder "Stream 1" worden gebruikt voor stream 1 (live+opname). o Alle waarden onder "Stream 2" worden gebruikt voor stream 2 (meervoudige live-weergave). Stream 2: Activeert stream 2 Type: RTSP Overdrachtsprotocol: Gebruik de instelling Auto als er geen speciale vereisten zijn. Poort: voer de RTSP-poort in Pad: Specificatie van het RTSP streamingpad op de netwerkcamera Typische structuur van een RTSP streamingpad: rtsp://192.168.0.1:554/video.h264  Beheer standaardwachtwoord camera Hier kun je het standaardwachtwoord wijzigen (toegewezen tijdens de eerste installatie in de installatiewizard).

248 Handmatig toevoegen / Door gebruiker gedefinieerd toevoegen Hier kun je handmatig netwerkcamera's toevoegen door het IP-adres, protocol, poort en gebruikers-ID in te voeren of de instellingen van reeds toegevoegde camera's bewerken. Netwerkcamera's van andere fabrikanten, ONVIF-compatibele camera's en RTSP-profielen kunnen ook via dit menu worden toegevoegd. Selecteer een camera uit de lijst en voeg indien nodig de bijbehorende parameters toe of wijzig deze. Je kunt ook camera's toevoegen door op de knoppen boven in het menu te klikken. IP-adres IP-adres van de camera Protocol Communicatieprotocol fabrikant. Selecteer ABUS als protocol voor camera's van ABUS.

249 Camera aansluiten via PoE De PoE NVR10021P en NVR10031P hebben geïntegreerde PoE-poorten waarop ABUS-netwerkcamera's rechtstreeks kunnen worden aangesloten. (Zie compatibiliteitslijst). Sluit de individuele camera's stap voor stap aan op de PoE-poorten en wacht tot de betreffende camera de status "ONLINE" heeft en er beeld te zien is. Attentie: De automatische toevoeging via PoE-poort werkt alleen goed als de camera is ingesteld op de fabrieksinstellingen inactief. De NVR activeert de camera automatisch met het standaard IP-camerawachtwoord. Als de camera al is geactiveerd, moet daarna het juiste wachtwoord in de NVR worden ingevoerd. De camera's krijgen automatisch een vast IP-adres toegewezen door de NVR. De webinterfaces van de camera's die zijn aangesloten op de PoE-poort kunnen ook worden geopend via de webinterface van de NVR. (Configuratie / Systeem / Camerabeheer).

De configuratieopties voor de geïntegreerde PoE-poorten zijn lokaal op het apparaat te vinden onder "Camera" / "PoE settings". Gebruik het standaard wachtwoord voor de camera Standaard wachtwoord gebruiken (toegewezen tijdens de eerste installatie in de installatiewizard) Standaardpoort gebruiken Gebruik standaardpoort (8000) (werd toegewezen tijdens de eerste installatie in de installatiewizard) Certificaat controleren Het certificaat is een vorm van identificatie voor de camera die een veiligere verificatie van de camera mogelijk maakt. Wanneer u deze functie gebruikt, moet het IP-cameracertificaat eerst worden geïmporteerd in de NVR (zie Netwerkinstellingen).

250 A) PoE-voeding configureren Kanaal: Hier wordt het aantal beschikbare slots weergegeven Langeafstandstransmissie: Hier kunt u langeafstandstransmissie activeren Korteafstandstransmissie: Hier kunt u korteafstandstransmissie activeren Kanaalstatus Geeft aan welke camera's zijn aangesloten. Infoweergave: Stroomverbruik Het stroomverbruik van alle aangesloten camera's wordt hier bij elkaar opgeteld Stroom nog beschikbaar De ongebruikte stroom wordt hier weergegeven

252 Weergave Hier heb je de mogelijkheid om individuele instellingen te maken voor de cameraweergave voor elke camera. De cameranaam en datum & tijd kunnen direct in het weergegeven livebeeld worden geplaatst. Opmerking: De selectie van instellingsopties kan verschillen afhankelijk van het gebruikte cameramodel. Raadpleeg de gebruiksaanwijzing van de camera voor meer informatie over de instellingen. Camera Selecteer de in te stellen camera Naam camera U kunt de naam van de camera hier wijzigen OSD-instellingen Hier kun je selecteren wat er in het camerabeeld moet worden weergegeven en in welk formaat: Naam, datum, dag van de week Beeldinstellingen Hier kun je de helderheid, het contrast en de verzadiging van de afbeelding aanpassen.

Afhankelijk van de installatie van de camera kan het nodig zijn om de volgende instellingen te maken: Gangmodus: Roteert het beeld met 90° Spiegelmodus: Kantelt of spiegelt het beeld. Blootstelling Hier kunt u de belichtingstijd van de camera aanpassen Schakelen tussen dag en nacht Hier kun je het gedrag van de dag/nachtomschakeling aanpassen en SMART-IR activeren/deactiveren. Achtergrondverlichting Hier kun je het WDR-gedrag van de camera aanpassen Beeldverbetering Hier kunt u de digitale ruisonderdrukking (DNR) van de camera aanpassen

254 Belangrijke opmerking: Zodra de camera in de NVR is ingeleerd en aangesloten, neemt de NVR de configuratie over (diepe integratie). Wijzigingen aan video/audio stream aanpassingen en alle detectie-instellingen (bewegingsdetectie, VCA etc.) mogen alleen via de NVR worden geprogrammeerd. Evenement In het menu "Gebeurtenis" geef je aan welke reacties moeten worden geactiveerd bij een incident (bijv. bewegingsdetectie). Voor sommige gebeurtenissen is het nodig om een gebied, gevoeligheid en schema (wanneer deze gebeurtenis moet worden bewaakt) te definiëren. Je kunt ook de volgende "Link actie" selecteren als reactie op de gebeurtenis. Het "Triggerkanaal" definieert welke camera's worden getriggerd en opgenomen in de gebeurtenis. Controle op volledig scherm Geeft de getriggerde camera weer als volledig scherm op de lokale monitor.

(Configuratie van de schermvullende uitvoer onder "Systeem" / "Liveweergave") Audiowaarschuwing Laat een waarschuwingstoon horen op de recorder CMS / Link Station Push Stuurt een pushbericht naar de ABUS CMS of ABUS Link Station app Stuur e-mail Een e-mail verzenden (de ontvangers + SMTP moeten eerst worden ingesteld) Lokaal->1 Activeert de lokale alarmuitgang. Opmerking: Het aantal alarmuitgangen varieert afhankelijk van het NVR-model en de aangesloten camera's. Als een ABUS-netwerkcamera een eigen alarmuitgang heeft, kan deze ook worden geactiveerd en geïntegreerd via de NVR.

255 Normale gebeurtenis De volgende gebeurtenissen kunnen worden ingesteld in het menu "Normale gebeurtenis": Bewegingsdetectie De recorder verwerkt alleen bewegingsdetectie binnen de camera. Als er een live beeld van de camera wordt weergegeven in dit dialoogvenster, kun je de bewegingsmaskers van de camera direct configureren. Als noch "Mens" noch "Voertuig" is geactiveerd, detecteert de bewegingsdetectiefunctie elke gebeurtenis, inclusief bewegende bomen, schaduwen, enz. Opmerking: De weergegeven instellingen voor bewegingsdetectie zijn basisinstellingen. Gedetailleerde instellingen kunnen worden aangeboden in de webinterface van de camera. Sabotagebewaking De sabotagebewakingsfunctie controleert de helderheidswaarde van de geselecteerde camera. Als de lens wordt afgedekt, wordt de trigger geactiveerd.

Video verlies De videoverliesfunctie controleert de geselecteerde camera op beeldverlies. Als de camera niet meer bereikbaar is via het netwerk, wordt de trigger geactiveerd. Alarmingang De alarmingangfunctie bewaakt het gedrag van de fysieke en virtuele alarmingangen. Alarmingangen van aangesloten ABUS-netwerkcamera's kunnen hier ook worden geanalyseerd.

256 Alarm uitgang De alarmuitgangfunctie definieert het gedrag van de fysieke en virtuele alarmuitgangen. Alarmuitgangen van aangesloten ABUS-netwerkcamera's kunnen hier ook worden geanalyseerd. Uitzondering De Uitzonderingsfunctie definieert het gedrag van de recorder voor waarschuwingsberichten en systeemgebeurtenissen, bijv. kanaalfouten, harddiskfouten.

257 8) Opslaginstellingen Schema In dit menu definieert u het schema en de triggers voor het opnemen van video's of afbeeldingen. Video opnemen (opnameschema) Activeer eerst het schema, klik op een trigger en houd dan de linkermuisknop ingedrukt en sleep in de weekkalender om de gewenste tijden te definiëren.

Opname Programma de opname van video's hier Vang Programmeer hier de opname van beelden Duur Continu opnemen Evenement Het volgende wordt geregistreerd voor elk type gebeurtenis (VCA-gebeurtenissen) Beweging Er wordt alleen opgenomen wanneer beweging wordt gedetecteerd Alarm Opname vindt alleen plaats voor alarmingang (lokaal/afstand) B | A Het wordt opgenomen wanneer beweging wordt gedetecteerd of wanneer een alarm wordt ontvangen (lokaal/op afstand) B & A Er wordt alleen opgenomen als er tegelijkertijd beweging wordt gedetecteerd en een alarm wordt geactiveerd Geen Er vindt geen opname plaats Bewerk Hier kunt u de instellingen in lijstvorm bewerken

258 De volgende instellingen kunnen worden gemaakt door op de knop "Geavanceerd" te klikken. Uitgebreide Beeld opnemen (capture) Activeer eerst het schema, klik op een trigger en houd dan de linkermuisknop ingedrukt en sleep in de weekkalender om de gewenste tijden te definiëren. Audio opnemen Activeert audio-opname (als de camera een audiosignaal levert en de stream is ingesteld op "Video & Audio") Vooralarm Activeer hier de pre-alarmopname Opmerking: Afhankelijk van de systeemconfiguratie en het aantal camera's kan een opslagtijd van maximaal 10 seconden worden bereikt. Na het alarm Selecteer de duur voor de na-alarmopslag voor gebeurtenisopnamen Type stroom Selecteer de streambron voor de opname. Met "Stream1&2" worden beide streams opgenomen.

259 De volgende instellingen kunnen worden gemaakt door op de knop "Geavanceerd" te klikken. Je vindt de volgende instellingsopties onder "Geavanceerd": Duur Permanente opslag van snapshots Evenement Voor elk type gebeurtenis (VCA-gebeurtenissen) wordt een momentopname opgeslagen. Beweging Een afbeelding wordt alleen opgeslagen wanneer beweging wordt gedetecteerd Alarm Een afbeelding wordt alleen opgeslagen voor de alarmingang (lokaal/afstandsbediening) B | A Er wordt een beeld opgeslagen wanneer er beweging wordt gedetecteerd of wanneer er een alarm wordt ontvangen (lokaal/op afstand) B & A Een afbeelding wordt alleen opgeslagen als er tegelijkertijd beweging wordt gedetecteerd en een alarm wordt geactiveerd.

Geen Er vindt geen opname plaats Bewerk Hier kunt u de instellingen in lijstvorm bewerken Type parameter Toont de instelling voor permanente en gebeurtenis-snapshots Resolutie Selecteer de beeldresolutie. Als "AUTO" is geselecteerd, wordt de oorspronkelijke resolutie van de camera gebruikt, dus ook hogere resoluties zoals 4MPx of 8Mpx. Beeldkwaliteit Selecteer de beeldkwaliteit Interval Selecteer het interval dat moet worden geactiveerd Detectievertraging Instelbaar van 0 tot 5 minuten

260 Opslagmedium Hier kunt u lokale of netwerkgebaseerde opslagmedia configureren en hun status bekijken. Let op: Voordat je opnames kunt maken met het apparaat, moet de ingebouwde harde schijf "geïnitialiseerd" worden. Alle gegevens op de harde schijf worden tijdens het initialiseren gewist! Voeg toe Netwerkstation toevoegen initialiseren Geheugen initialiseren (formatteren) Database repareren Herbouwt alle databases, de bestanden worden niet verwijderd. Totale capaciteit Geeft de totale geheugenruimte weer Beschikbaar geheugen Geeft de totale vrije geheugenruimte weer Nee.

261 Let op: Als er maar één harddisk is geïnstalleerd en deze heeft de status "Read only", dan kan het apparaat geen opnames maken! Netwerkstation toevoegen Klik op "Toevoegen" om een netwerkstation toe te voegen. Let op: Er moet een apart volume/partitie worden gebruikt op de NAS voor elke NVR, omdat meervoudig gebruik van een partitie/map/volume tot problemen kan leiden. Opmerking: Tijdens het initialiseren / formatteren van de NAS-opslag, reserveert de NVR de volledige beschikbare opslagruimte met "plaatshouderbestanden". Verwerking U kunt de groepstoewijzing en toegangsstatus hier wijzigen  HDD-nr.: interne nummering van de harde schijven  R/W: In deze modus worden videogegevens naar de harddisks geschreven en kunnen ze ook worden gelezen (standaardinstelling).  Alleen lezen: In deze modus worden er geen videogegevens naar de gegevensdrager geschreven.

Deze instelling is handig als je wilt voorkomen dat de gegevens worden overschreven na een gebeurtenis.  Redundant: In deze modus worden videogegevens redundant opgeslagen op alle gegevensdragers met de instelling "Redundant". Hiervoor moet de knop "Redundant" worden ingesteld in het menu "Opname Parameters Overige instellingen".  Groep: Toewijzing van de harde schijf aan een HDD-groep Verwijder Harde schijf deactiveren / activeren Netwerkschijf Kies tussen 8 netwerkstations. Type  NAS: Uw netwerkopslag moet het NFS-bestandssysteem ondersteunen voor deze instelling.  IP SAN: Je netwerkopslag moet het iSCSI-protocol ondersteunen voor deze instelling. IP-adres Voer hier het IP-adres van het netwerkopslagapparaat in. Directory Klik op "Zoeken" om het pad te selecteren of voer het direct in.

262 SSD-beheer De recorder heeft een ingebouwd klein geheugen. De gezichten die zijn aangemaakt onder "Gezichtsdatabibliotheek/gezichtendatabase" worden hier opgeslagen. De gezichtkendatabase kan hier volledig worden geformatteerd en opnieuw worden opgestart. Deze functie is momenteel niet beschikbaar. LET OP: Alle opgeslagen afbeeldingen van gemaakte gezichten worden verwijderd. Er worden geen video/audiogegevens opgenomen op dit geïntegreerde geheugen!

263 Opslagmodus In dit menu stel je de opslagmodus van de recorder in. Er zijn twee verschillende opslagmodi beschikbaar om videodata over alle harde schijven te verdelen of om specifieke schrijfbewerkingen naar individuele gegevensdragers mogelijk te maken. Wijze: Voorwaardelijk In deze modus worden de videogegevens verdeeld over het totale aantal aangesloten gegevensdragers. Camera Selecteer de camera Gebruikt videogeheugen Momenteel gebruikt videogeheugen op het datadragernetwerk Gebruikt beeldgeheugen Momenteel gebruikt beeldgeheugen op het datadragernetwerk HDD-capaciteit (GB) Toont de totale opslagruimte in GB Gereserveerd geheugen "Video De maximale opnamegrootte voor video op het datadragernetwerk per camera instellen Gereserveerd geheugen "Afbeeldingen De maximale opnamegrootte voor beelden op het datadragernetwerk per camera instellen

264 Modus: Groep In deze modus kunnen de videogegevens specifiek (ook redundant) naar geselecteerde gegevensdragers worden geschreven. De gegevensdragers worden hiervoor in "groepen" georganiseerd. Een groep moet minstens één HDD bevatten. Opmerking: Om instellingen te maken voor de HDD-groep, klik je op "Bewerken" in het menu "Opslagapparaat" voor de betreffende harde schijf. Opnemen naar HDD-groep Selecteer de HDD-groep Camera Selecteer welke camera's moeten opnemen op de huidige geselecteerde groep

265 Automatische back-up (naar USB/eSATA) Je kunt de automatische back-up hier instellen. De laatste 24 uur worden automatisch geëxporteerd naar een USB / eSATA-apparaat. Back-up status De voortgang van de back-up wordt hier weergegeven Huidige status Geeft de huidige status weer. Laatste back-up Dit geeft aan of de laatste back-up succesvol was Automatische back-up Hiermee kan worden ingesteld dat de back-up elke dag automatisch wordt uitgevoerd. Starttijd Hier voer je in wanneer de back-up moet beginnen Kanalen voor de zekering Hier kun je het camerakanaal selecteren waarvoor de back-up moet worden gemaakt Type back-upstroom Hier kun je de stream selecteren waarvoor de back-up moet worden gemaakt Doel Hier wordt het apparaattype geselecteerd dat moet worden gebruikt voor de back-up Selecteer apparaat Selecteer hier het aangesloten apparaat. USB of eSATA (indien beschikbaar)

266 Overschrijven Deze optie stelt in of de bestaande gegevens van het aangesloten apparaat mogen worden overschreven Geavanceerde instellingen Hier kun je algemene instellingen maken voor alle geïnstalleerde harde schijven. RAID: In dit menu kunt u een RAID-array maken om de videodata op de recorder op te nemen. Attentie: RAID is een software RAID-functie. Dit betekent dat de RAID-gegevens worden beheerd door de geïntegreerde CPU van de recorder. Als de functie is geactiveerd, wordt de INPUT-bitsnelheid van de NVR met ongeveer 40% verlaagd. Fysieke gegevensdrager: Deze weergave toont een lijst van alle gegevensdragers die zijn aangesloten op de NVR. De volgende opties zijn beschikbaar voor verdere configuratie: Overschrijven Geef aan of oudere opnames overschreven moeten worden als de harde schijf vol is. eSATA Er is slechts 1x eSATA-uitgang beschikbaar.

Gebruik Specificeert het gebruik van de sSATA-poort. Als normale harde schijf of voor het exporteren van gegevens. HDD-slaapfunctie Wanneer deze functie geactiveerd is, gaan inactieve harde schijven in stand-by. RAID Activeer hier de geïntegreerde RAID-controller (alleen NVR10041/NVR10051). Na activering wordt het systeem opnieuw opgestart. Alleen dan is het RAID-menu beschikbaar voor het configureren van de RAID-array. VCA-gegevens opslaan Wanneer deze functie geactiveerd is, worden de VCA-gegevens ook opgenomen. Let op: Dit resulteert in een hoger dataverbruik per camera. Deze functie is standaard uitgeschakeld.

267 Tip Als je meer informatie wilt over het gebruik van RAID, raadpleeg dan de relevante vakliteratuur. Array: Deze weergave toont de huidige status van de RAID-array. De volgende acties kunnen worden uitgevoerd: Snel configuratie Maakt automatisch een RAID-array van alle vrije gegevensdragers. Maak Handmatig een RAID-array aanmaken. De volgende RAID-types kunnen worden gebruikt: RAID0, RAID1, RAID5, RAID10. Hotspare Vrije gegevensdragers die niet aan een RAID-array zijn toegewezen, kunnen worden gedefinieerd als "Hotspare". Deze gegevensdragers worden in eerste instantie niet gebruikt door het systeem. Als er een fout optreedt in een gegevensdrager in een RAID-array, wordt de hot spare-gegevensdrager onmiddellijk geactiveerd voor gebruik. Herbouw Voer een handmatige herbouw van de array uit. Hierdoor wordt de gegevensstructuur van de RAID-array opnieuw opgebouwd.

268 9) Systeeminstellingen Alle basisinstellingen van het apparaat worden beheerd in het menu "Systeem". Let op: Zorg ervoor dat de datum en tijd correct zijn ingesteld. Latere wijzigingen kunnen leiden tot gegevensverlies! Zorg ervoor dat je op tijd een back-up maakt van je gegevens. Algemeen Taal Selecteer de menutaal die moet worden weergegeven Tijdzone Selecteer de tijdzone waarin u zich bevindt Datum Formaat Selecteer hoe de datum moet worden weergegeven: MM-DD-JJJJ, DD-MM-JJJJ, JJJJ-MM-DD datum De huidige datum instellen Tijd De huidige tijd instellen Naam apparaat U kunt hier een naam/beschrijving aan de recorder toewijzen Nee. Wordt gebruikt om de recorder eenduidig te identificeren bij gebruik van een bedieningspaneel Snelheid van de muisaanwijzer Schuifbalk, lage snelheid links, hoge snelheid rechts Auto.

Uitschrijving Selecteer de duur waarna het menu automatisch wordt gesloten: Nooit / 1 ... 30 minuten Menuweergave Selecteer de monitoruitgang voor weergave van het menu. Als Auto is geselecteerd, wordt de uitvoer bepaald door de recorder.

269 Assistent activeren Selecteer of de wizard moet verschijnen bij het opstarten van het systeem Wachtwoord activeren Selecteer of er een wachtwoordprompt moet verschijnen tijdens lokale bediening. Let op: Het wachtwoord moet wel worden ingevoerd bij toegang via het netwerk. VGA-resolutie Selecteer de monitorresolutie van de VGA-uitvoer HDMI-resolutie Selecteer de beeldschermresolutie van de HDMI-uitgang Snelheid van de muisaanwijzer Selecteer de gewenste snelheid van de muisaanwijzer Activeer zomertijd Selecteer of de recorder moet schakelen tussen zomer- en wintertijd.  Auto: Recorder verandert automatisch  Handmatig: Recorder verandert op basis van de ingestelde start/einddatum

271 Gebruiker toevoegen Om een gebruiker toe te voegen, klik je op het "+"-symbool en voer je het beheerderswachtwoord in. Gebruiker wijzigen / bewerken Gebruikersnaam Kies een unieke naam wachtwoord Kies een wachtwoord Let op: verander wachtwoorden regelmatig, gebruik combinaties van letters, cijfers etc., schrijf wachtwoorden op een veilige plek op. Bevestig Bevestig het wachtwoord Machtiging gebruiker Selecteer het machtigingsniveau van de gebruiker. BELANGRIJK: Voor het Operator-niveau kunnen meer rechten worden ingesteld dan voor het Guest-niveau. Gebruiker MAC Hier kun je het MAC-adres invoeren van de netwerkadapter van de pc die door de betreffende gebruiker wordt gebruikt. Toegang voor de gebruiker is dan alleen mogelijk met dit MAC-adres.

272 Om de instellingen voor een gebruiker te wijzigen, selecteer je eerst een gebruiker en klik je vervolgens op het pictogram "Wijzigen". De volgende wijzigingen kunnen worden aangebracht:  Gebruikersnaam (niet voor de "admin" beheerder)  wachtwoord  Vrijgavepatroon activeren / wijzigen  MAC-adres van de gebruiker  Gereserveerde e-mail voor wachtwoord reset  GUID-bestand voor wachtwoordreset  Beveiligingsvragen voor het resetten van het wachtwoord GUID-bestand voor wachtwoord opnieuw instellen: Het GUID-bestand kan worden gebruikt om het wachtwoord onafhankelijk te resetten (naast andere methoden). Attentie: Er moet een nieuw GUID-bestand worden aangemaakt na alle wijzigingen aan gebruikersaccounts, anders kan het wachtwoord niet worden gereset met deze methode.

Gebruiker verwijderen Om een gebruiker te verwijderen, selecteer je eerst een gebruiker en klik je vervolgens op het pictogram "Verwijderen". Liveweergaveparameters Hier kun je opgeven welke camera's wel of niet mogen worden weergegeven op het HDMI/VGA-scherm wanneer er geen gebruiker is aangemeld. Voer hiervoor het beheerderswachtwoord in en selecteer vervolgens welke camera's moeten worden weergegeven in de status Niet ingelogd. Rapportage per gebruiker Voor elke gebruiker kun je definiëren welke rechten de gebruiker heeft voor lokale en externe toegang via het netwerk.

273 Selecteer hiervoor de gebruiker, klik op in de kolom "Machtigingen" en voer het beheerderswachtwoord in. Lokale configuratie De autorisaties in het tabblad "Lokale configuratie" hebben uitsluitend betrekking op configuratie-instellingen die toegankelijk zijn via de lokale gebruikersinterface (toegang via lokale monitor) Externe configuratie De autorisaties in het tabblad "Externe configuratie" hebben uitsluitend betrekking op configuratie-instellingen die toegankelijk zijn via externe toepassingen (browser, app, CMS-software). Camera-configuratie De machtigingen in het tabblad "Cameraconfiguratie" hebben uitsluitend betrekking op camera's. Toegang en bediening van camera's (live/playback/export) op afstand en lokaal worden hier geregeld.

274 Netwerk De volledige netwerkconfiguratie van de recorder wordt uitgevoerd in het menu "Netwerk". De recorder moet ten minste fysiek op het netwerk worden aangesloten met een netwerkkabel. Voor een soepele werking van het netwerk raden we een continue Gbit-bekabeling aan tussen de recorder, camera en switch. Opmerking De juiste netwerkinstellingen zijn essentieel voor de integratie van netwerkcamera's en toegang tot de recorder via software op afstand (browser, CMS, app). TCP/IP Instellingen voor het lokale netwerk en selectie van de netwerkmodus worden hier gedefinieerd. NIC-type Stel hier de transmissiesnelheid van de ingebouwde netwerkkaart in. Selecteer "Self-adaptive" zodat de recorder automatisch de best mogelijke snelheid bepaalt. DHCP activeren Schakel het selectievakje in als je de IP-adressen in het netwerk dynamisch toewijst via DHCP.

DHCP actief: De volgende invoervelden zijn uitgeschakeld omdat de parameters worden verkregen via DHCP. Opmerking: Als je de IP-adressen handmatig toewijst, zorg er dan voor dat DHCP niet actief is (geen vinkje in het selectievakje). IPv4-adres Voer hier het IP-adres in van het netwerkapparaat in het netwerk voor handmatige toewijzing IPv4 subnetmasker Voer hier het subnetmasker in van het netwerkapparaat in het netwerk voor handmatige toewijzing

275 DDNS De DDNS-functie wordt gebruikt om hostnamen of DNS-vermeldingen bij te werken. Als u ABUS-Server wilt gebruiken voor toegang op afstand, gaat u als volgt te werk: 1) Om de ABUS DDNS-functie te kunnen gebruiken, moet je eerst een gratis account aanmaken op http://www.abus-server.com. Raadpleeg de FAQ's op de website. 2) Voordat u de DDNS-functie van de ABUS-server activeert, moet u uw ABUS-apparaten correct instellen in de ABUS-server met het respectieve MAC-adres. 3) De DDNS-functie activeren 4) Voer de gebruikersnaam en het wachtwoord van uw ABUS serveraccount in 5) Klik op "Opslaan". De NVR maakt nu verbinding met het ABUS serveraccount. Dit proces kan tot 2 minuten duren. De poorten worden nu automatisch verzonden en regelmatig bijgewerkt in de ABUS-server.
